产品详情
产品资料
配置清单

加入购物车立即购买

RP2350 电容触控屏开发板
带 4.3 英寸 LCD

集成 RGB 接口显示和 5 点电容触控，多种外设接口

版本选择

RP2350-Touch-LCD-4.3B

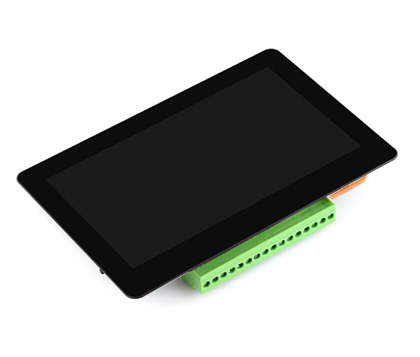

常规版 (无外壳)

RP2350-Touch-LCD-4.3B-BOX

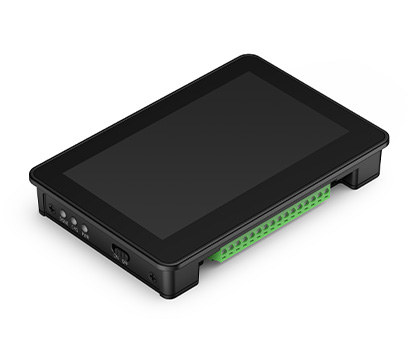

升级版 (带塑胶外壳)

产品特性

RP2350-Touch-LCD-4.3B 是一款微雪 (Waveshare) 自主设计的高性能、高集成的微控制器开发板。集成大容量 Flash 和 PSRAM，板载了 4.3 英寸电容高清 LCD 屏、RTC、Micro SD 卡槽等外设，结合多种通讯接口，便于开发和集成到产品中。

采用 Raspberry Pi 设计的 RP2350B 微控制器芯片
独特的双核、双架构，搭载了双核 ARM Cortex-M33 处理器和双核 Hazard3 RISC-V 处理器，时钟运行频率均高达 150MHz，支持用户在两种架构间灵活切换
内置 520KB 的 SRAM，板载 16MB 的片上 Flash 和 2MB 的 PSRAM
采用 Type-C 接口，无需纠结正反插
板载 4.3 英寸 LCD 电容触控屏，800 × 480 分辨率，65K 彩色
支持 I2C 接口控制电容触摸，5 点触控，支持中断
板载 CAN、RS485、I2C 接口和数字量隔离型 IO 等资源
板载稳压芯片，支持 7V ~ 36V 宽电压供电
输入带双向光耦隔离，支持无源和有源开关量输入，有源支持正电压、负电压
输出带光耦隔离，驱动能力更强，灌电流可达 450mA (MAX)
USB1.1 主机和从设备支持
支持低功耗睡眠和休眠模式
可通过 USB 识别为大容量存储器进行拖放式下载程序
精确的片上时钟和定时器
内置温度传感器，可实时监测芯片温度
12 个可编程 I/O (PIO) 状态机，用于自定义外设支持

应用场景

IPS 显示面板

优质的显示性能，可视角度为 160°

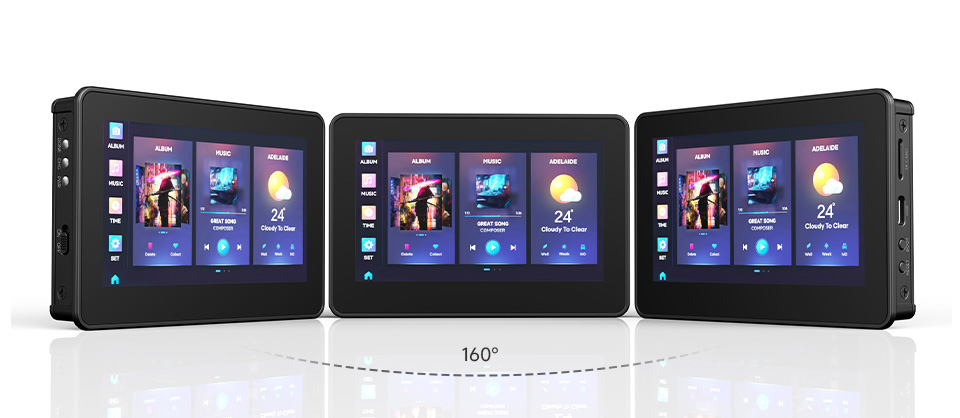

RP2350 4.3 英寸电容触控屏开发板可视角度为160度，使用了三个屏幕不同视角展示

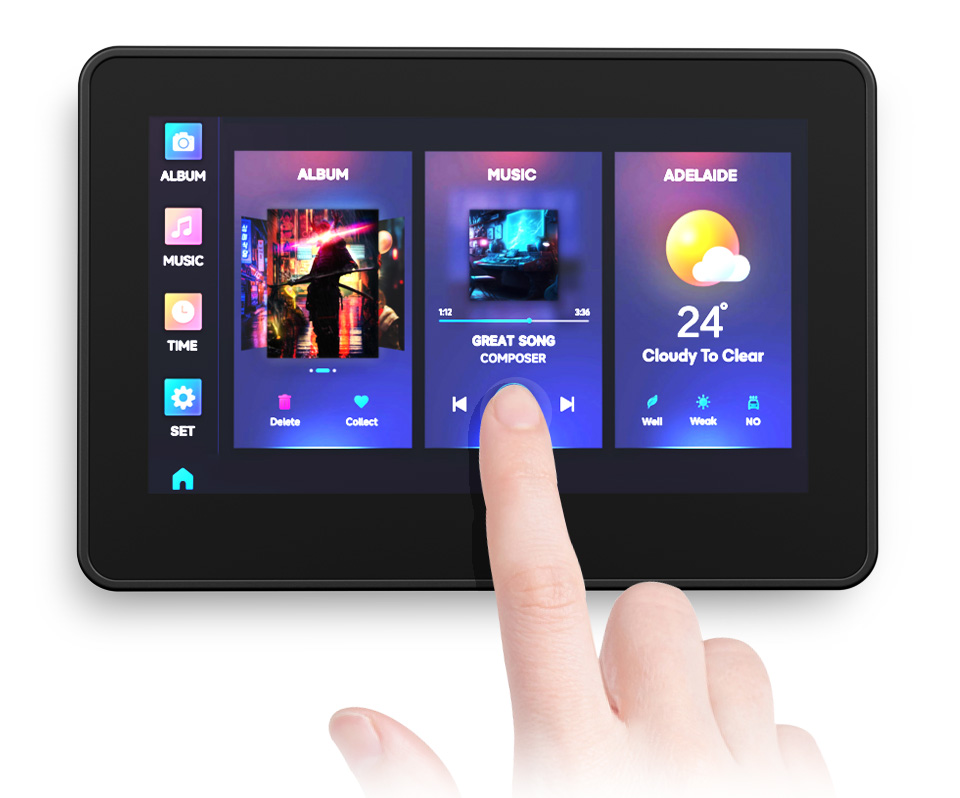

电容式 5 点触摸

轻轻触控，所见即所得，灵活操作畅享多点 UI 交互
通过 I2C 信号，引出触摸功能，支持 5 点触摸

支持扩展多种外设

可通过 CAN、RS485、I2C 和隔离 I/O 等接口接入更多扩展设备

RP2350 4.3 英寸电容触控屏开发板的接口介绍，包括CAN接口、RS485接口、DO接口、DI接口等。

底部或背面灵活插线

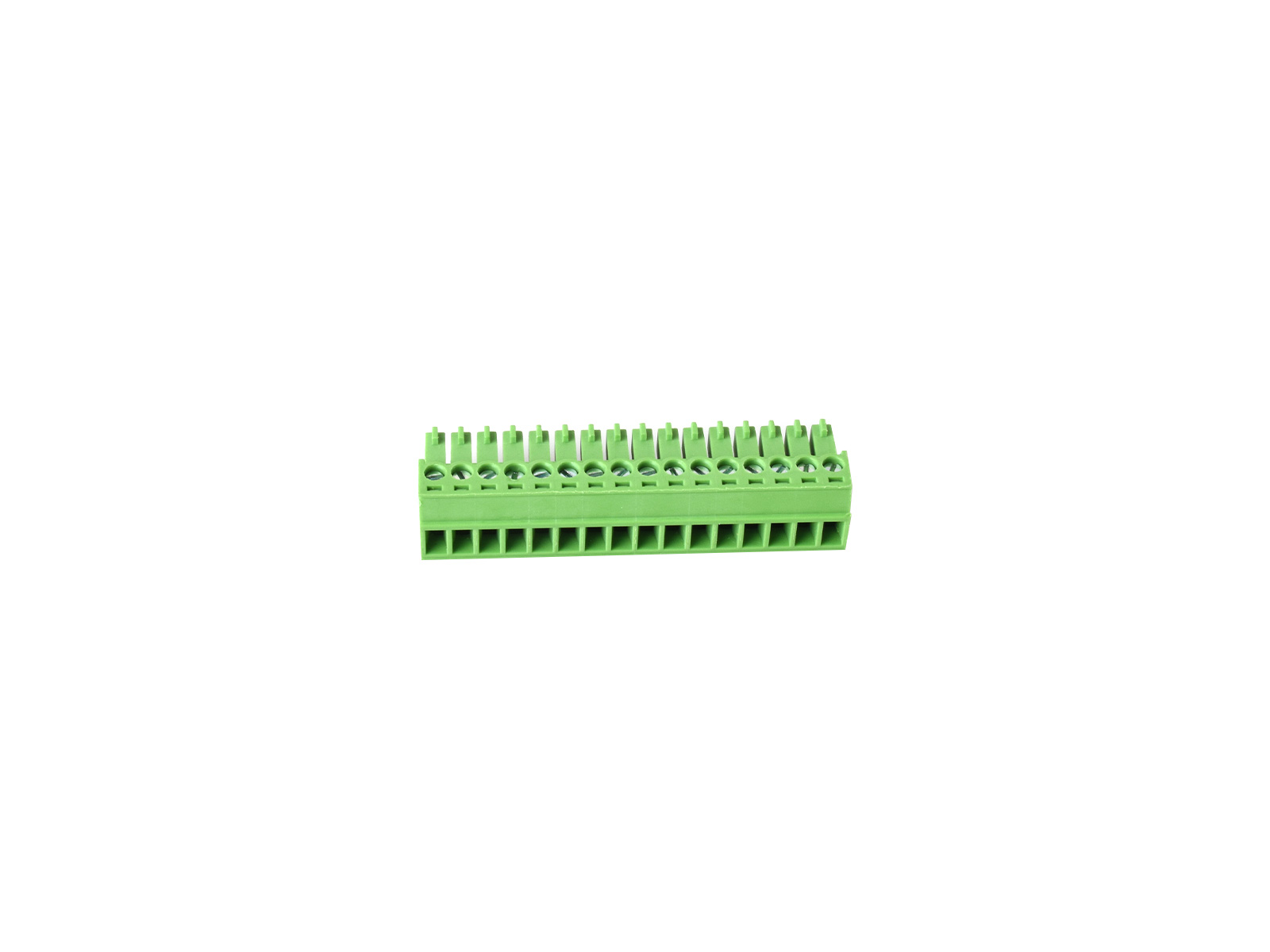

配备两种接线端子，可选择从底部插线或背面插线，方便集成到导轨或嵌入式等多种应用场景

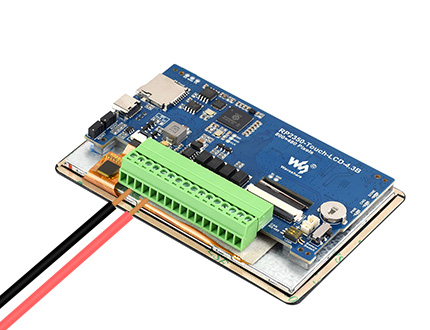

底部插线

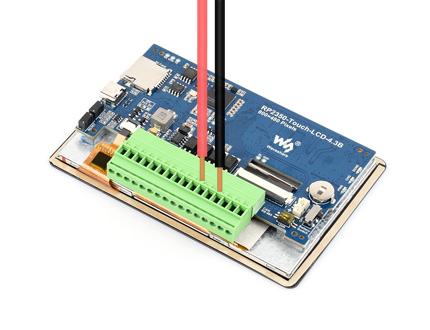

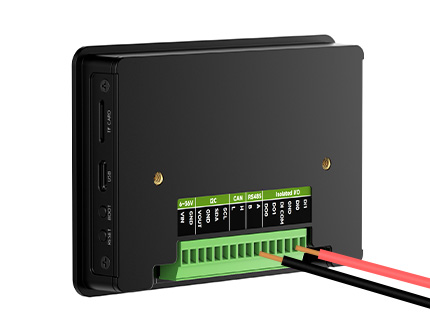

背面插线

注意：带外壳版本不支持底部插线

独特的双核、双架构

RP2350 独特的双核、双架构功能允许用户在一对行业标准的
Arm Cortex-M33 内核和一对开放硬件 Hazard3 内核之间进行切换，
使开发人员能够在稳定、支持良好的环境中尝试 RISC-V 架构

支持 C/C++、MicroPython、Arduino

配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

资源简介

RP2350B
双核、双架构处理器，高达 150MHz 的运行频率
Debug 接口
光耦隔离
4.3 英寸屏幕接线端子
指示灯
DONE：锂电池充电完成指示灯
CHG：锂电池充电指示灯
PWR：电源指示灯
(有连接电源，没有连接电池或者开关关闭，则 CHG 闪烁 DONE 常亮)
RTC 电池座
规格为 CR927
MX1.25 锂电池接口
可用于接入 3.7V 锂电池，支持充放电，峰值充电电流 500mA
电池连接开关
ON：连接电池；OFF：断开电池
CAN 和 RS485 终端电阻开关
默认关闭
数字输入
5V ~ 36V，无源输入/有源输入
(NPN 型或 PNP 型)
输入信号公共端
不接悬空：干接点无源输入
接电源正极：低电平触发，NPN 型湿接有源输入，电压 5V ~ 36V DC
接电源负极：高电平触发，PNP 型湿接有源输入，电压 5V ~ 36V DC

数字输出
5V ~ 36V，开漏输出，输出负载 450mA/通道 (MAX)
RS485 接线端子
CAN 接口
I2C 接口
VOUT 输出 5V/3.3V
(由板载电阻切换，二选一)
7V ~ 36V DC 供电
屏幕触摸接线端子
RESET 按键
BOOT 按键
复位时按下，进入下载模式
USB Type-C 接口
可以用于下载程序，并且支持 USB1.1 主机和从设备
Micro SD 卡座
2MB PSRAM
16MB Flash
XL2515QF20

升级版接口介绍

可容纳尺寸为 60 × 30 × 6 (mm) (长 × 宽 × 厚) 的电池

本产品不含电池，如有需要请另行购买

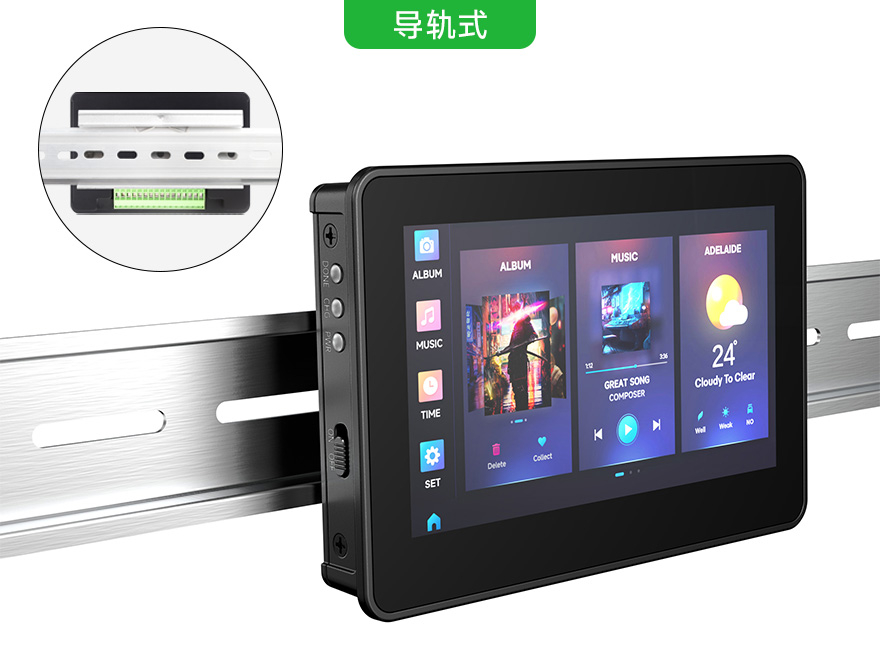

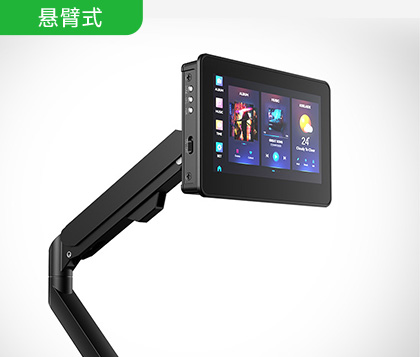

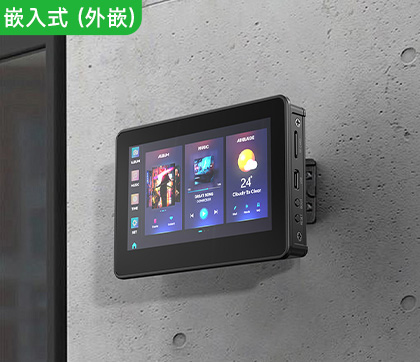

升级版安装方式

导轨卡扣、壁挂支架与悬臂支架均不包含，请另行选购
外壳背面固定孔间距为 75mm

产品尺寸

常规版 (无外壳)

升级版 (带塑胶外壳)

Pico 选型对比

产品	稳压芯片	USB	Flash	锂电池口	特性
RP2350 主芯片
Pico 2	DC-DC, 800mA	Micro USB	4MB	-	-
Pico 2 W	DC-DC, 800mA	Micro USB	4MB	-	Wi-Fi, 蓝牙
Pico 2 WH	DC-DC, 800mA	Micro USB	4MB	-	Wi-Fi, 蓝牙
CAN 版	DC-DC, 2000mA	Type-C	4MB	-	CAN 接口
Type-A 版	LDO, 500mA	Type-A	4MB	-	-
Type-C 版	LDO, 800mA	Type-C	4MB	-	-
微型版	LDO, 800mA	分体式 Type-C	4MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
RGB 矩阵版	LDO, 800mA	Type-C	16MB	-	板载 8 × 8 RGB LED 矩阵
网口版	LDO, 800mA	Type-C	4MB	-	带网口
USB 口版	LDO, 500mA	Type-C，Type-A	2MB	-	板载 PIO-USB Type-A 接口
核心版	LDO, 800mA	分体式 Type-C	16MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
无线升级版	LDO, 800mA	Type-C	16MB	-	Wi-Fi、蓝牙
1.43" 圆形触摸 AMOLED 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	1.43 英寸 AMOLED 触摸屏
1.64" 圆角触摸 AMOLED 版	DC-DC，2000mA	Type-C	16MB	支持(边充边放)	1.64 英寸 AMOLED 触摸屏
1.8" 圆角触摸 AMOLED 版	DC-DC，2000mA LDO，300mA	Type-C	16MB	支持(边充边放)	1.8 英寸 AMOLED 触摸屏
2.41" 触摸 AMOLED 版	DC-DC,2000mA	Type-C	16MB	支持(边充边放)	2.41 英寸 AMOLED 触摸屏
0.96" LCD 版	DC-DC, 2000mA	Type-C	4MB	支持(边充边放)	0.96 英寸 IPS
1.28" 圆形 LCD 版	LDO, 300mA	Type-C	4MB	支持(边充边放)	1.28 英寸 IPS
1.28" 圆形触摸 LCD 版	LDO, 300mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏
1.46" 圆形触摸 LCD 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	1.46 英寸触摸屏
1.47" LCD 版	LDO, 300mA	Type-C	16MB	-	1.47 英寸 IPS
1.47" LCD USB 版	LDO, 300mA	Type-A	16MB	-	1.47 英寸 IPS
1.69" 圆角触摸 LCD 版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.69 英寸触摸屏
2" 圆角触摸 LCD 版	DC-DC,2000mA	Type-C	16MB	支持(边充边放)	2 英寸触摸屏
2.1" 圆形触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	2.1 英寸触摸屏
2.1" 圆形触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	2.1 英寸 2.5D 曲面触摸屏
2.8" 触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	2.8 英寸 IPS 触摸屏
2.8" 圆形触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	2.8 英寸 RGB 接口 IPS 触摸屏
3.49" 触摸 LCD 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	3.49 英寸 IPS 触摸屏
4" 圆角 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	4 英寸 RGB 接口 IPS 屏
4" 圆角触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	4 英寸 RGB 接口 IPS 触摸屏
4.3" 圆角触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	4.3 英寸 RGB 接口 IPS 触摸屏
升级版	DC-DC, 2000mA	Type-C	4MB/16MB	支持(边充边放)	-
DVI 接口版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
RP2040 主芯片
Pico W	DC-DC, 3000mA	Micro USB	2MB	-	带 WIFI
Pico WH	DC-DC, 3000mA	Micro USB	2MB	-	带 WIFI
Pico	DC-DC, 800mA	Micro USB	2MB	-	-
Pico H	DC-DC, 800mA	Micro USB	2MB	-	-
Type-A 版	LDO, 500mA	Type-A	4MB	-	-
Type-C 版	LDO, 800mA	Type-C	2MB	-	-
微型版	LDO, 500mA	分体式 Type-C	2MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
RBG 矩阵版	LDO, 500mA	Type-C	2MB	-	板载 5 × 5 RGB LED 矩阵
网口版	LDO, 500mA	Type-C	4MB	-	带网口
蓝牙版	LDO, 300mA	分体式 Type-C	2MB	-	支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口
0.99" 圆形 LCD 带外壳版	LDO, 500mA	Type-C	2MB	-	0.99 英寸 IPS，CNC 金属外壳
1.28" 圆形 LCD 版	LDO, 300mA	Type-C	2MB	支持(边充边放)	1.28 英寸 IPS
1.28" 圆形 LCD 带外壳版	LDO, 300mA	Type-C	2MB	支持(边充边放)	1.28 英寸 IPS，CNC 金属外壳
1.28" 圆形触摸 LCD 版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏
1.28" 圆形触摸 LCD 带外壳版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏，CNC 金属外壳
1.69" 圆角触摸 LCD	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.69 英寸触摸屏
0.96" LCD 版	DC-DC, 2000mA	Type-C	2MB	支持(边充边放)	0.96 英寸 IPS
升级版	DC-DC, 2000mA	Type-C	4MB/16MB	支持(边充边放)	-
DVI 接口版	LDO, 300mA	Type-C	16MB	支持(边充边放)	板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
摄像头 LCD 版	-	Type-C	16MB	-	板载灰度摄像头、1.14 英寸 IPS
