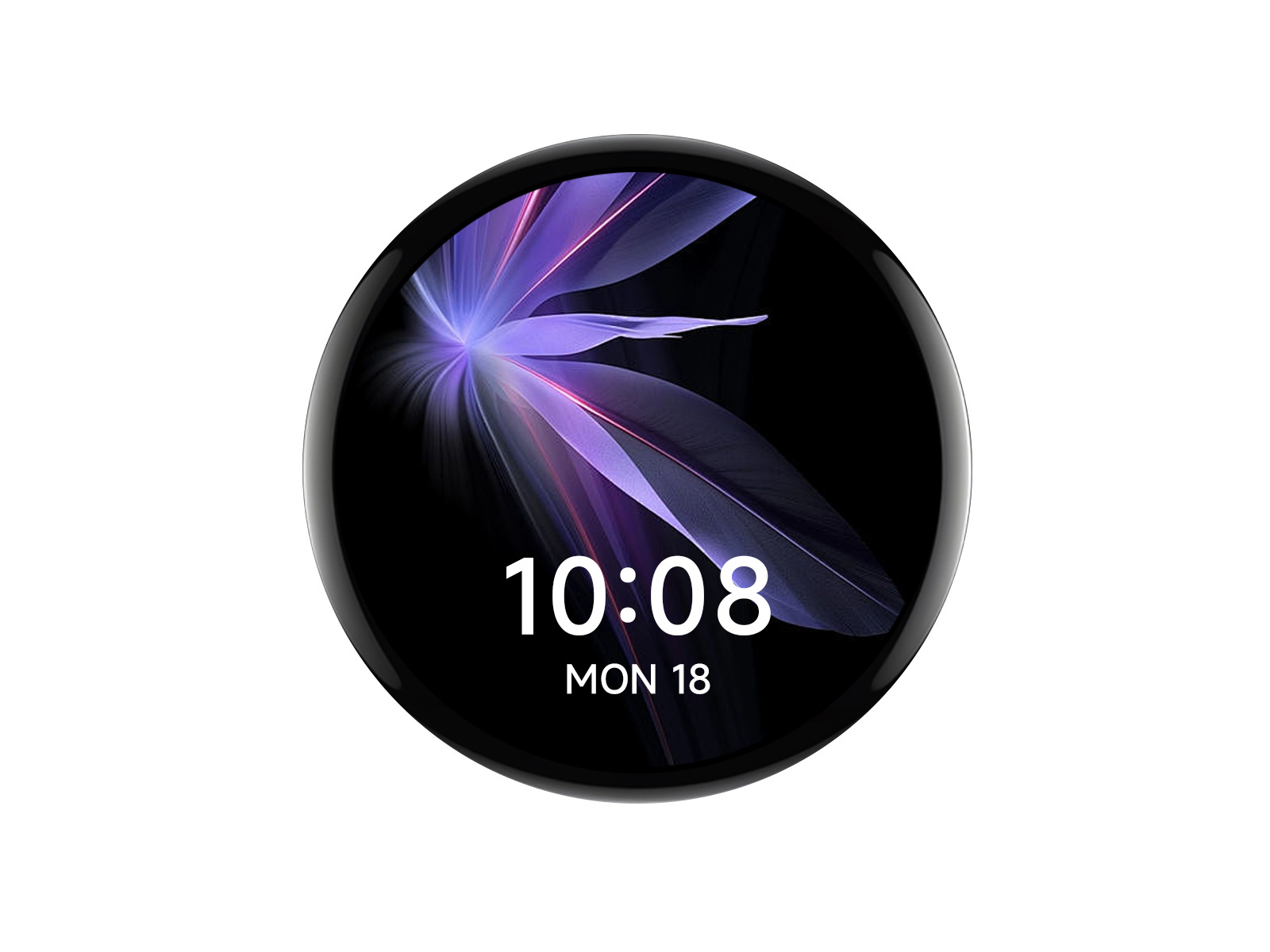

RP2350 1.75 英寸 AMOLED 屏开发板 466×466 分辨率 65K 彩色双核双架构板载加速度/陀螺仪 IMU 传感器

内置 520KB 的 SRAM 和 16MB 的片上 Flash，并预留一个 PSRAM 焊盘

价格

原价

型号

RP2350-Touch-AMOLED-1.75-G

SKU

33759

品牌

Waveshare

版本选择

不带外壳版本带外壳版本带 GPS 版本

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车立即购买收藏

7天无理由退换

RP2350开发板相关

RP2350-GEEK

RP2350-CAN

RP2350-USB-A

RP2350-Zero

RP2350-ETH

RP2350-One

RP2350-Plus

RP2350-PiZero

RP2350-Tiny

Core2350B 核心板

RP2350B-Plus-W 开发板

4.3 寸触摸屏 LCD

4寸LCD

4寸触摸屏LCD

3.49 英寸 IPS 电容触摸屏

2.8寸圆形触摸LCD屏RGB接口

2.8寸触摸屏LCD

2.41寸触摸屏AMOLED

2.41寸触摸屏AMOLED带外壳

2.1寸2.5D曲面圆形触摸屏LCD

2.1寸平面触摸屏LCD

2寸触摸屏LCD带 OV5640 摄像头

2寸触摸屏LCD

1.85寸触摸屏LCD

1.85寸触摸屏LCD带音箱不带电池

1.85寸触摸屏LCD带音箱

1.8寸触摸屏AMOLED不带电池

1.8寸触摸屏AMOLED带电池

1.75寸触摸屏AMOLED带GPS

1.75寸触摸屏AMOLED带外壳

1.75寸触摸屏AMOLED

1.69寸触摸屏LCD

1.64寸触摸屏AMOLED带排针

1.47寸LCD

1.47寸LCD带排针

1.47寸LCD USB接口

1.47寸LCD USB接口带排针

1.46寸触摸屏LCD

1.46寸触摸屏LCD 带盖板

1.43寸触摸屏AMOLED

1.43寸触摸屏AMOLED带外壳

1.28寸触摸屏LCD

1.28寸触摸屏LCD 带外壳

1.28寸触摸屏LCD

1.28寸LCD 带外壳

0.96寸LCD

RP2350 工控板工业级 8 路网络继电器

RP2350 微型RGB开发板

产品详情
产品资料
配置清单

加入购物车立即购买

RP2350

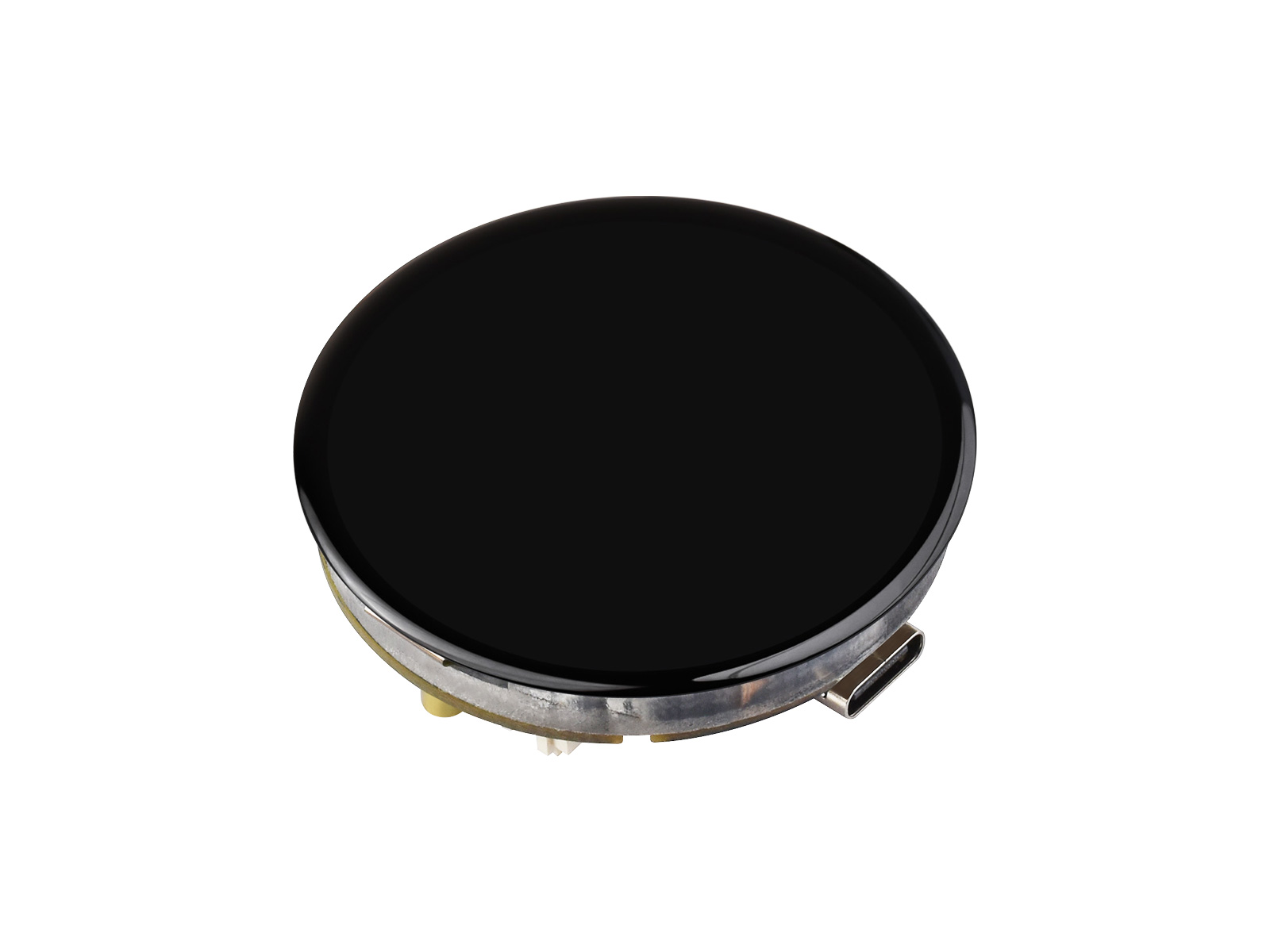

1.75 英寸 AMOLED 开发板

内置 CO5300 显示驱动芯片和 CST9217 电容触摸芯片

RP2350 1.75 英寸电容触控屏开发板，并带有特性图标如：LX7双核处理器，2.4GHz Wi-Fi，蓝牙BLE5，板载天线，屏幕尺寸，5点触控，分辨率，16.7M彩色，音频播放，PCF85063 RTC时钟，QMI8658惯性计，多种接口

版本选择

以下版本均带有触控功能

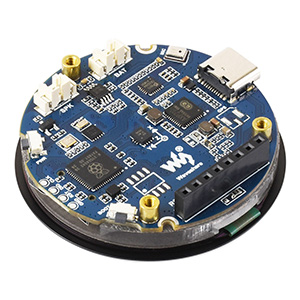

不带外壳版本

带外壳版本

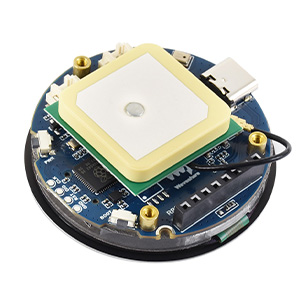

带 GPS 版本

AMOLED 屏幕参数

显示面板	AMOLED	显示尺寸	1.75 英寸
显示分辨率	466 × 466 pixels	显示颜色	65K
显示亮度	700 cd/㎡	对比度	100000:1
通信接口	QSPI	驱动 IC	CO5300
触控	支持	触控 IC	CST9217

产品特性

本产品是一款微雪 (Waveshare) 设计的高性能、高集成的微控制器开发板。在较小的板型下，板载了 1.75 英寸电容高清 AMOLED 屏、高度集成的电源管理芯片、六轴传感器 (三轴加速度计与三轴陀螺仪)、RTC 和低功耗音频编解码芯片等外设，便于开发和集成到产品中。

采用 Raspberry Pi 设计的 RP2350A 微控制器芯片
独特的双核、双架构，搭载了双核 ARM Cortex-M33 处理器和双核 Hazard3 RISC-V 处理器，时钟运行频率均高达 150MHz，支持用户在两种架构间灵活切换
内置 520KB 的 SRAM 和 16MB 的片上 Flash，并预留一个 PSRAM 焊盘
板载 1.75 英寸电容触摸高清 AMOLED 屏，466 × 466 分辨率，65K 彩色，能够清晰地显示彩色图片
内置 CO5300 驱动芯片和 CST9217 电容触控芯片，分别使用 QSPI 和 I2C 接口通信，不占用过多接口引脚资源
板载 3.7V MX1.25 锂电池充放电接口，有利于移动场景使用
USB1.1 主机和从设备支持
支持低功耗睡眠和休眠模式
可通过 USB 识别为大容量存储器进行拖放式下载程序
引出 5 个多功能 GPIO 引脚
1 个 SPI、2 个 I2C、2 个 UART、4 个 12 位 ADC 以及 5 个可控 PWM 通道
精确的片上时钟和定时器
内置温度传感器，可实时监测芯片温度
12 个可编程 I/O (PIO) 状态机，用于自定义外设支持
采用 AXP2101，可高效地进行电源管理，支持多电压输出，集成充电与电池管理功能，同时优化了电池寿命
使用 AMOLED 屏幕，具有更高的对比度、更广的视角、丰富的色彩和快速响应时间，视觉效果更优秀，同时具备纤薄设计、低功耗和灵活性等优点

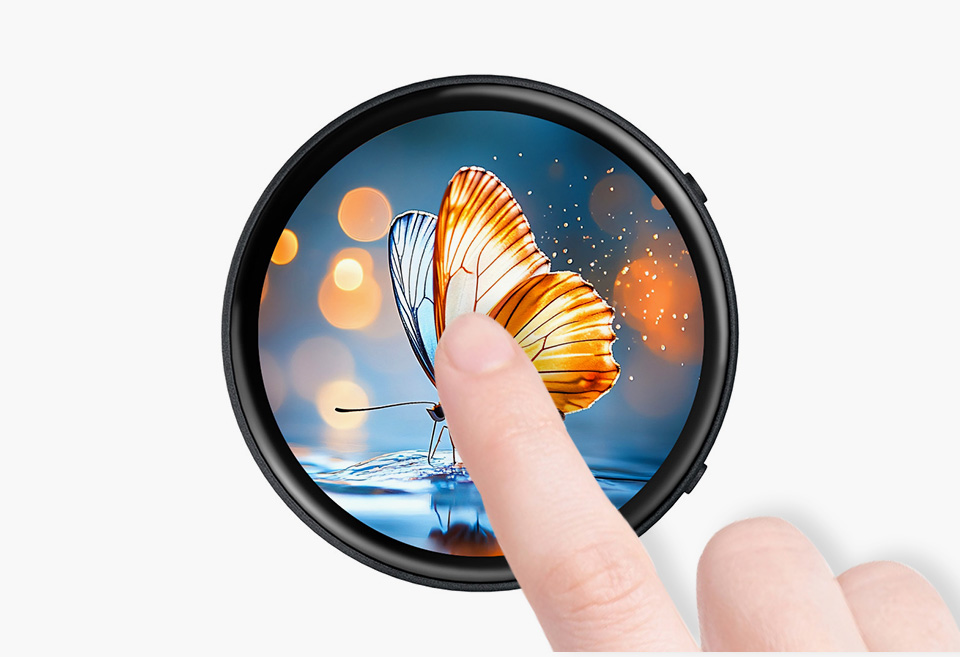

小巧面板触摸更多可能

适用于各种智能设备开发，实现人机交互功能，可接入电池独立运行

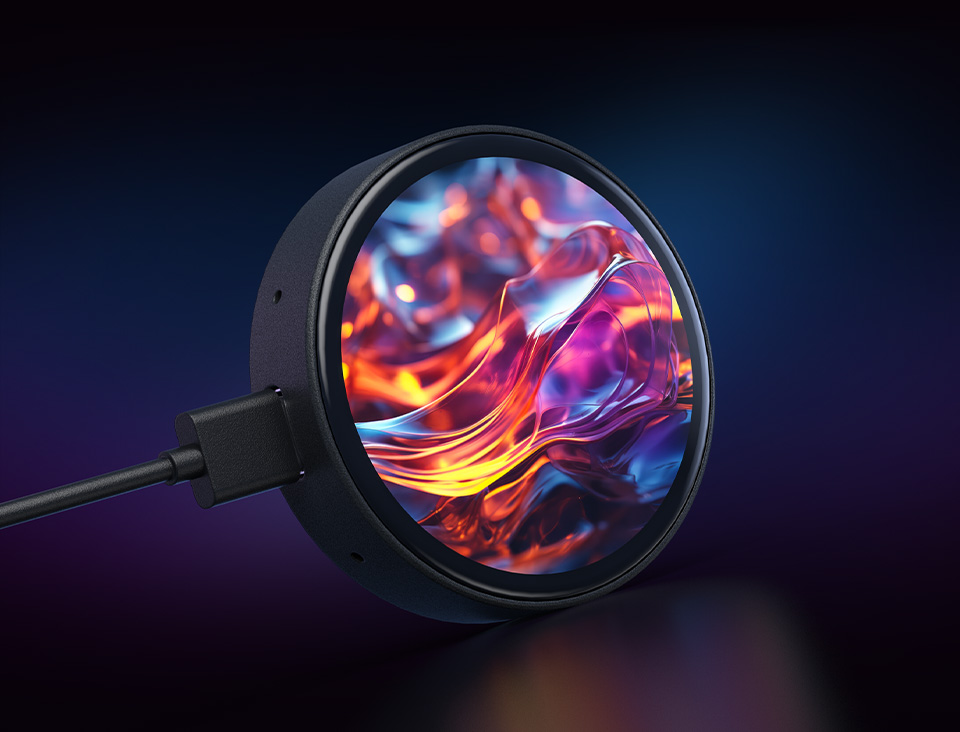

采用 AMOLED 屏幕

AMOLED 被称为下一代的显示技术，相比传统的 LCD 屏幕，拥有更为精准的控光能力，呈现出更细腻的色彩和更多的细节，影像画面更为生动

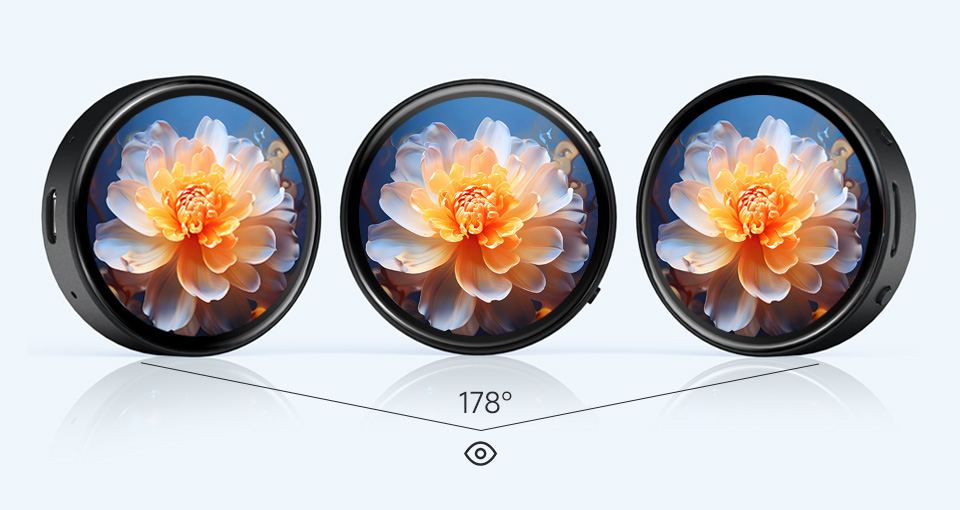

178° 广视角

出色的显示性能，可视角度广

板载音频编解码芯片

可支持高质量音频处理，提供清晰、出色的音频输入和输出

独特的双核、双架构

RP2350 独特的双核、双架构功能允许用户在一对行业标准的
Arm Cortex-M33 内核和一对开放硬件 Hazard3 内核之间进行切换，
使开发人员能够在稳定、支持良好的环境中尝试 RISC-V 架构

支持 C/C++、MicroPython、Arduino

配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

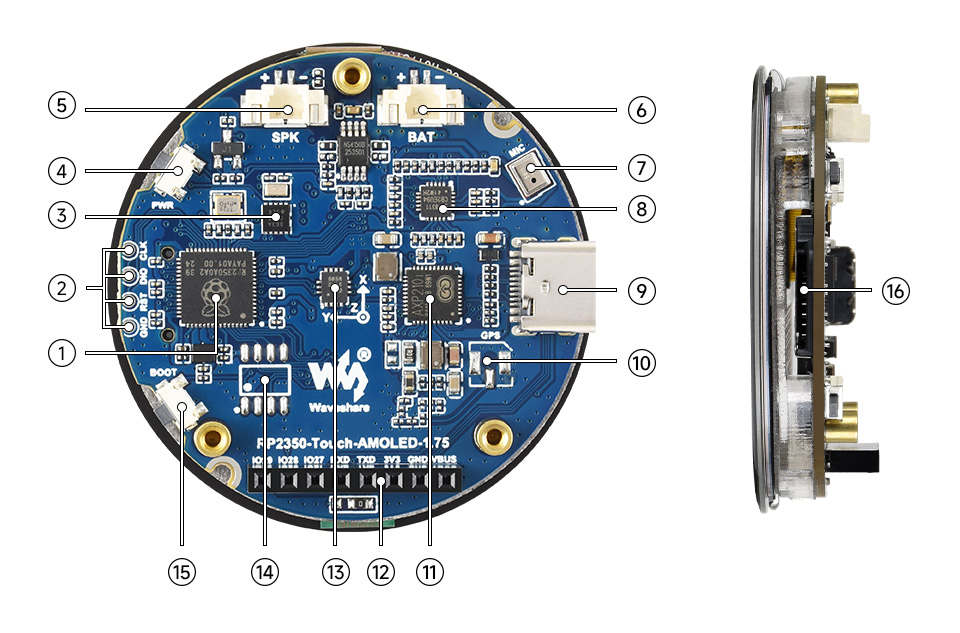

资源简介

RP2350A
双核、双架构处理器，高达 150MHz 运行频率
Debug 接口
PCF85063
RTC 时钟芯片
PWR 电源按键
可控制电源通断，支持自定义功能
MX1.25 2PIN 扬声器接口
可用于接入 8Ω 2W 扬声器
MX1.25 锂电池接口
可用于接入 3.7V 锂电池，支持充放电，支持调节充电电流
麦克风
采集音频
ES8311
低功耗音频编解码芯片

Type-C 接口
可用于下载程序，且支持 USB1.1 主机和从设备
板载 IPEX 1 代天线座
带 GPS 版本内置 LC76G 模组，外接 GNSS 陶瓷天线
AXP2101
高集成度的电源管理芯片
2.54mm 间距 8PIN 排母
方便外接调试或连接传感器
QMI8658
六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
PSRAM 接口
兼容主流 PSRAM 芯片，用于用户拓展升级
BOOT 按键
复位时按下，进入下载模式
Micro SD 卡槽

产品尺寸

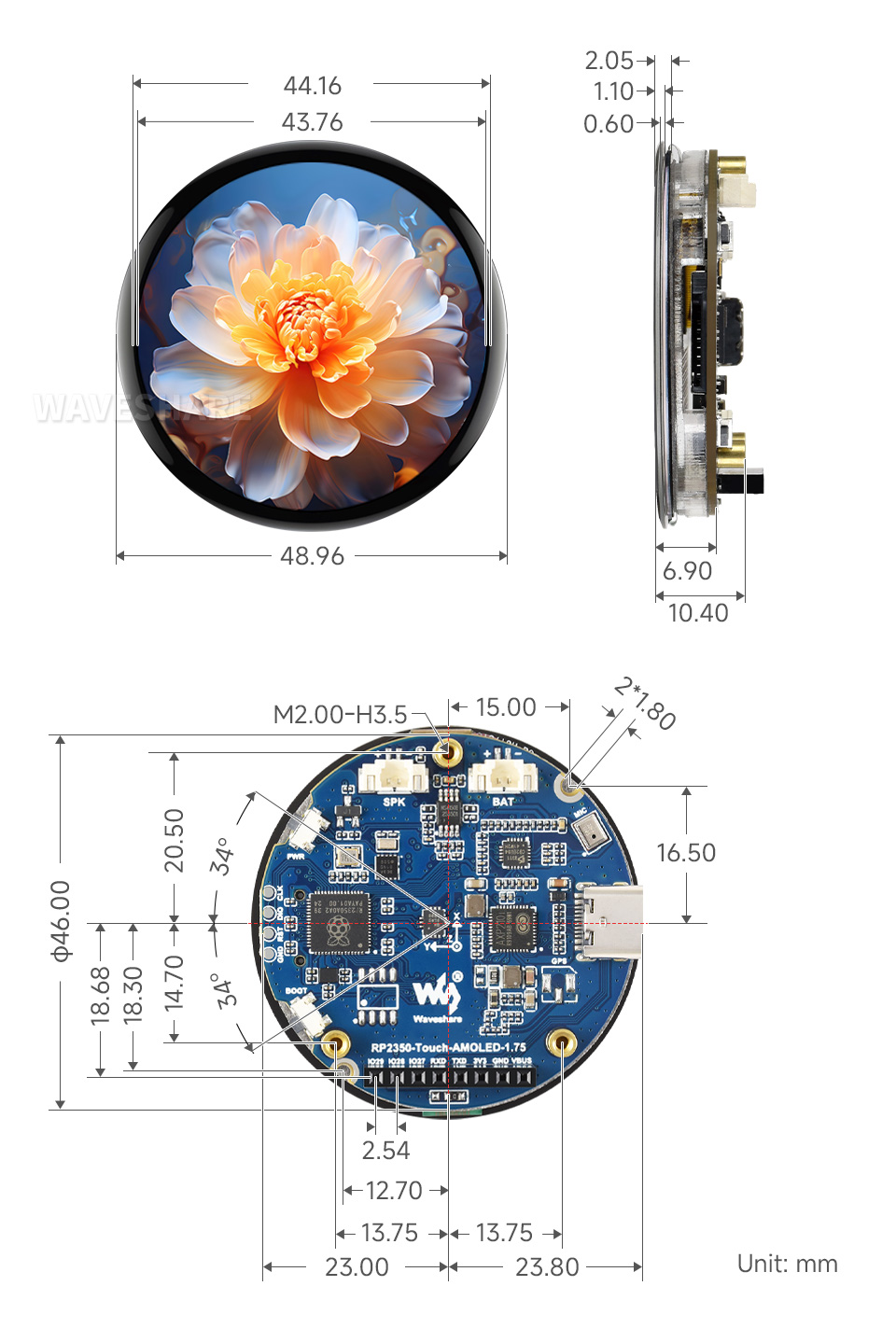

不带外壳版本

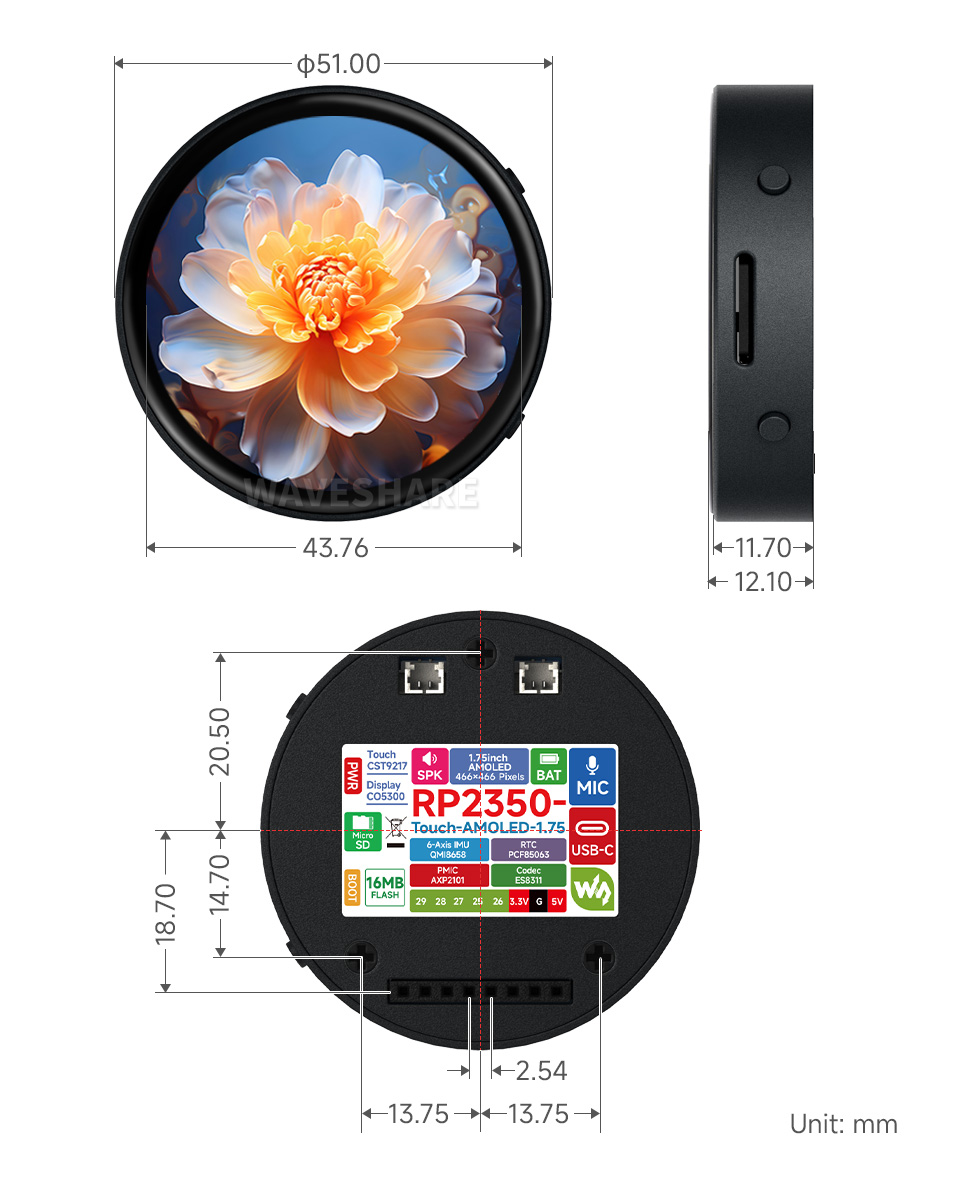

带外壳版本

Pico 选型对比

产品	稳压芯片	USB	Flash	锂电池口	特性
RP2350 主芯片
Pico 2	DC-DC, 800mA	Micro USB	4MB	-	-
Pico 2 W	DC-DC, 800mA	Micro USB	4MB	-	Wi-Fi, 蓝牙
Pico 2 WH	DC-DC, 800mA	Micro USB	4MB	-	Wi-Fi, 蓝牙
CAN 版	DC-DC, 2000mA	Type-C	4MB	-	CAN 接口
Type-A 版	LDO, 500mA	Type-A	4MB	-	-
Type-C 版	LDO, 800mA	Type-C	4MB	-	-
微型版	LDO, 800mA	分体式 Type-C	4MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
RGB 矩阵版	LDO, 800mA	Type-C	16MB	-	板载 8 × 8 RGB LED 矩阵
网口版	LDO, 800mA	Type-C	4MB	-	带网口
USB 口版	LDO, 500mA	Type-C，Type-A	2MB	-	板载 PIO-USB Type-A 接口
核心版	LDO, 800mA	分体式 Type-C	16MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
无线升级版	LDO, 800mA	Type-C	16MB	-	Wi-Fi、蓝牙
1.43" 圆形触摸 AMOLED 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	1.43 英寸 AMOLED 触摸屏
1.64" 圆角触摸 AMOLED 版	DC-DC，2000mA	Type-C	16MB	支持(边充边放)	1.64 英寸 AMOLED 触摸屏
1.75" 圆形触摸 AMOLED 版	DC-DC，2000mA LDO,300mA	Type-C	16MB	支持(边充边放)	1.75 英寸 AMOLED 触摸屏
1.8" 圆角触摸 AMOLED 版	DC-DC，2000mA LDO，300mA	Type-C	16MB	支持(边充边放)	1.8 英寸 AMOLED 触摸屏
2.41" 触摸 AMOLED 版	DC-DC,2000mA	Type-C	16MB	支持(边充边放)	2.41 英寸 AMOLED 触摸屏
0.96" LCD 版	DC-DC, 2000mA	Type-C	4MB	支持(边充边放)	0.96 英寸 IPS
1.28" 圆形 LCD 版	LDO, 300mA	Type-C	4MB	支持(边充边放)	1.28 英寸 IPS
1.28" 圆形触摸 LCD 版	LDO, 300mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏
1.46" 圆形触摸 LCD 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	1.46 英寸触摸屏
1.47" LCD 版	LDO, 300mA	Type-C	16MB	-	1.47 英寸 IPS
1.47" LCD USB 版	LDO, 300mA	Type-A	16MB	-	1.47 英寸 IPS
1.69" 圆角触摸 LCD 版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.69 英寸触摸屏
1.85" 圆角触摸 LCD 版	DC-DC,2000mA	Type-C	16MB	支持(边充边放)	1.85 英寸触摸屏
2" 圆角触摸 LCD 版	DC-DC,2000mA	Type-C	16MB	支持(边充边放)	2 英寸触摸屏
2.1" 圆形触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	2.1 英寸触摸屏
2.1" 圆形触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	2.1 英寸 2.5D 曲面触摸屏
2.8" 触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	2.8 英寸 IPS 触摸屏
2.8" 圆形触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	2.8 英寸 RGB 接口 IPS 触摸屏
3.49" 触摸 LCD 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	3.49 英寸 IPS 触摸屏
4" LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	4 英寸 RGB 接口 IPS 屏
4" 圆角触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	4 英寸 RGB 接口 IPS 触摸屏
4.3" 圆角触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	4.3 英寸 RGB 接口 IPS 触摸屏
7" 圆角触摸 LCD 版	DC-DC, 3000mA	Type-C	16MB	支持(边充边放)	7 英寸 RGB 接口 IPS 触摸屏
7" LCD 版	DC-DC, 3000mA	Type-C	16MB	支持(边充边放)	7 英寸 RGB 接口 IPS 屏
升级版	DC-DC, 2000mA	Type-C	4MB/16MB	支持(边充边放)	-
DVI 接口版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
RP2040 主芯片
Pico W	DC-DC, 3000mA	Micro USB	2MB	-	带 WIFI
Pico WH	DC-DC, 3000mA	Micro USB	2MB	-	带 WIFI
Pico	DC-DC, 800mA	Micro USB	2MB	-	-
Pico H	DC-DC, 800mA	Micro USB	2MB	-	-
Type-A 版	LDO, 500mA	Type-A	4MB	-	-
Type-C 版	LDO, 800mA	Type-C	2MB	-	-
微型版	LDO, 500mA	分体式 Type-C	2MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
RBG 矩阵版	LDO, 500mA	Type-C	2MB	-	板载 5 × 5 RGB LED 矩阵
网口版	LDO, 500mA	Type-C	4MB	-	带网口
蓝牙版	LDO, 300mA	分体式 Type-C	2MB	-	支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口
0.99" 圆形 LCD 带外壳版	LDO, 500mA	Type-C	2MB	-	0.99 英寸 IPS，CNC 金属外壳
1.28" 圆形 LCD 版	LDO, 300mA	Type-C	2MB	支持(边充边放)	1.28 英寸 IPS
1.28" 圆形 LCD 带外壳版	LDO, 300mA	Type-C	2MB	支持(边充边放)	1.28 英寸 IPS，CNC 金属外壳
1.28" 圆形触摸 LCD 版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏
1.28" 圆形触摸 LCD 带外壳版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏，CNC 金属外壳
1.69" 圆角触摸 LCD	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.69 英寸触摸屏
0.96" LCD 版	DC-DC, 2000mA	Type-C	2MB	支持(边充边放)	0.96 英寸 IPS
升级版	DC-DC, 2000mA	Type-C	4MB/16MB	支持(边充边放)	-
DVI 接口版	LDO, 300mA	Type-C	16MB	支持(边充边放)	板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
摄像头 LCD 版	-	Type-C	16MB	-	板载灰度摄像头、1.14 英寸 IPS
