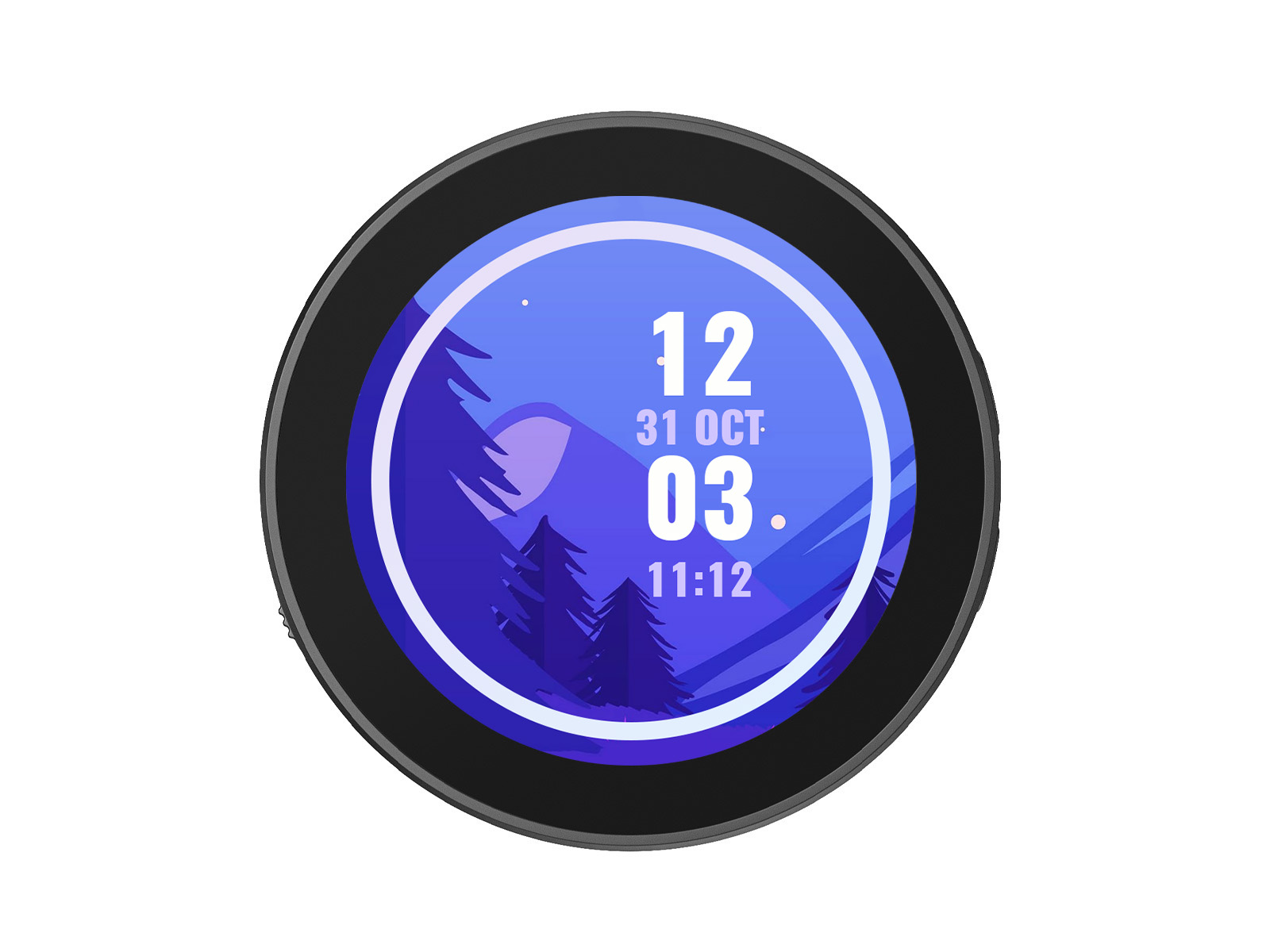

RP2350 1.85 英寸圆形
LCD 屏开发板

集成音频输入输出模块，多种外设接口

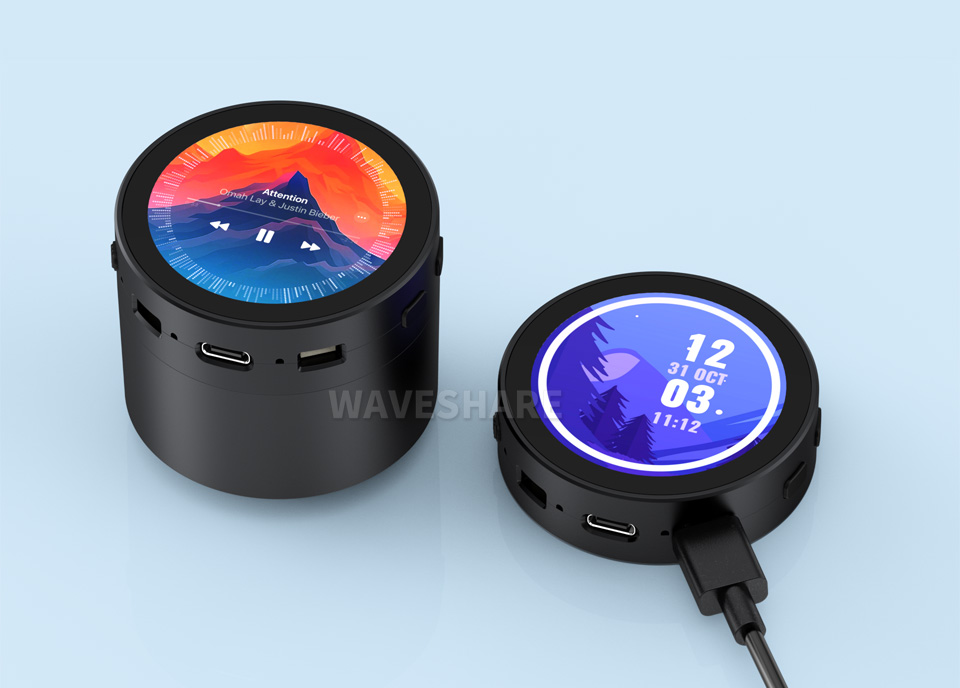

RP2350 1.85 英寸电容触控屏开发板，并带有特性图标如：双核双架构和 16MB flash，360×360 分辨率等

版本选择

以下版本均带有触控功能

RP2350-Touch-LCD-1.85C
基础版本

RP2350-Touch-LCD-1.85C-BOX
带音箱版本 (电池选配)

产品特性

本产品是一款微雪 (Waveshare) 自主设计的高性能、高集成的微控制器开发板。在较小的板型下，板载了 1.85 英寸电容高清 IPS 屏、RTC、Micro SD 卡槽等外设，便于开发和集成到产品中。

采用 Raspberry Pi 设计的 RP2350A 微控制器芯片
独特的双核、双架构，搭载了双核 ARM Cortex-M33 处理器和双核 Hazard3 RISC-V 处理器，时钟运行频率均高达 150MHz，支持用户在两种架构间灵活切换
内置 520KB 的 SRAM 和 16MB 的片上 Flash
采用 Type-C 接口，无需纠结正反插
板载 1.85 英寸 LCD 屏，360 × 360 分辨率，65K 彩色
支持 I2C 接口控制电容触摸，支持中断
板载 UART、I2C 接口和 MX1.25 2PIN 电池接口等资源
USB1.1 主机和从设备支持
支持低功耗睡眠和休眠模式
可通过 USB 识别为大容量存储器进行拖放式下载程序
引出 18 个多功能的 GPIO 引脚
2 个 SPI，2 个 I2C，2 个 UART，4 个 12 位 ADC，以及 12 个可控 PWM 通道
精确的片上时钟和定时器
内置温度传感器，可实时监测芯片温度
12 个可编程 I/O (PIO) 状态机，用于自定义外设支持

应用场景

出色的显示性能

65K 彩色，360 × 360 分辨率，可视角度广

三个RP2350 1.85 英寸电容触控屏开发板并列，并展示不同视角及IPS屏幕软件

电容触摸

轻轻触控，所见即所得，灵活操作，畅享 UI 交互，
通过 I2C 信号引出触摸功能，支持中断

手指触摸 RP2350 1.85 英寸电容触控屏开发板的屏幕，界面显示LVGL GUI开发出来的场景

板载音频编解码芯片

可支持高质量音频处理，提供清晰、优质的音频输入和输出

接口介绍

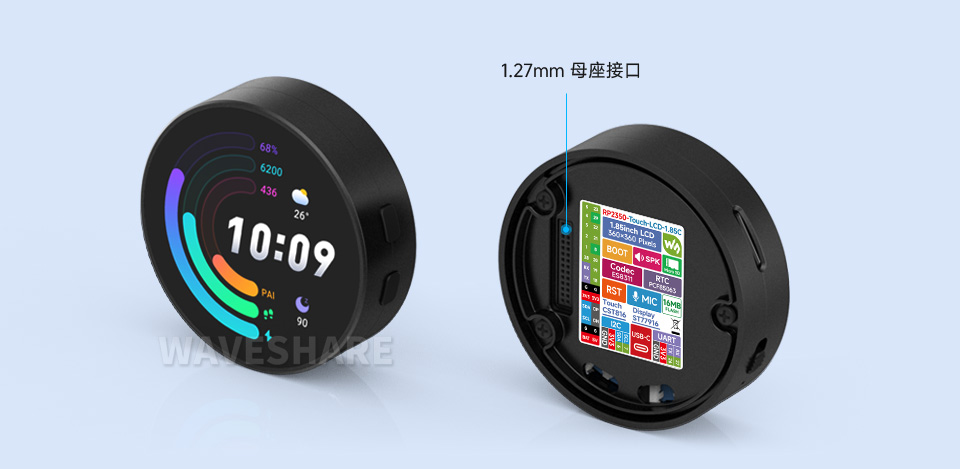

基础版本

此版本不含音箱部件，其余按键和带音箱版本一致

带音箱版本

独特的双核、双架构

RP2350 独特的双核、双架构功能允许用户在一对行业标准的
Arm Cortex-M33 内核和一对开放硬件 Hazard3 内核之间进行切换，
使开发人员能够在稳定、支持良好的环境中尝试 RISC-V 架构

支持 C/C++、MicroPython、Arduino

配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

资源简介

RP2350A
双核、双架构处理器，高达 150MHz 的运行频率
16MB NOR-Flash
Micro SD 卡座
功放芯片
电池充电管理芯片
喇叭接口
系统电池开关
麦克风
UART 接口
电源指示灯
MX1.25 电池接口
可用于接入 3.7V 锂电池，支持充放电，峰值充电电流 1A
USB Type-C 接口
可以用于下载程序，并且支持 USB1.1 主机和从设备

充电指示灯
接入锂电池时，充电为常亮，充满熄灭
(未接入锂电池时，状态不定)
I2C 接口
内接其他芯片，仅允许外接 I2C 设备，不可映射为其他功能
RTC 电池接口
接入可充电的 RTC 电池
RESET 按键
ES8311
低功耗音频编解码芯片
1.27mm 排座接口
预留 28PIN 排座接口，引出 GPIO 等功能引脚
BOOT 按键
复位时按下，进入下载模式
RTC 时钟芯片
PCF85063 RTC 时钟

接口定义

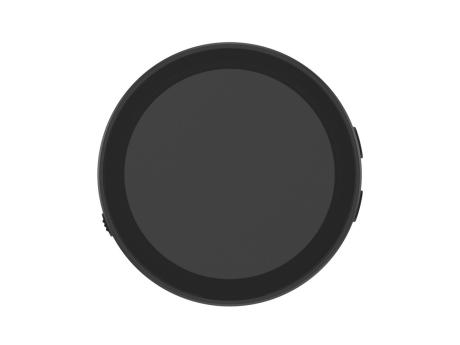

产品尺寸

基础版本

带音箱版本

Pico 选型对比

产品	稳压芯片	USB	Flash	锂电池口	特性
RP2350 主芯片
Pico 2	DC-DC, 800mA	Micro USB	4MB	-	-
Pico 2 W	DC-DC, 800mA	Micro USB	4MB	-	Wi-Fi, 蓝牙
Pico 2 WH	DC-DC, 800mA	Micro USB	4MB	-	Wi-Fi, 蓝牙
CAN 版	DC-DC, 2000mA	Type-C	4MB	-	CAN 接口
Type-A 版	LDO, 500mA	Type-A	4MB	-	-
Type-C 版	LDO, 800mA	Type-C	4MB	-	-
微型版	LDO, 800mA	分体式 Type-C	4MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
RGB 矩阵版	LDO, 800mA	Type-C	16MB	-	板载 8 × 8 RGB LED 矩阵
网口版	LDO, 800mA	Type-C	4MB	-	带网口
USB 口版	LDO, 500mA	Type-C，Type-A	2MB	-	板载 PIO-USB Type-A 接口
核心版	LDO, 800mA	分体式 Type-C	16MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
无线升级版	LDO, 800mA	Type-C	16MB	-	Wi-Fi、蓝牙
1.43" 圆形触摸 AMOLED 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	1.43 英寸 AMOLED 触摸屏
1.64" 圆角触摸 AMOLED 版	DC-DC，2000mA	Type-C	16MB	支持(边充边放)	1.64 英寸 AMOLED 触摸屏
1.8" 圆角触摸 AMOLED 版	DC-DC，2000mA LDO，300mA	Type-C	16MB	支持(边充边放)	1.8 英寸 AMOLED 触摸屏
2.41" 触摸 AMOLED 版	DC-DC,2000mA	Type-C	16MB	支持(边充边放)	2.41 英寸 AMOLED 触摸屏
0.96" LCD 版	DC-DC, 2000mA	Type-C	4MB	支持(边充边放)	0.96 英寸 IPS
1.28" 圆形 LCD 版	LDO, 300mA	Type-C	4MB	支持(边充边放)	1.28 英寸 IPS
1.28" 圆形触摸 LCD 版	LDO, 300mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏
1.46" 圆形触摸 LCD 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	1.46 英寸触摸屏
1.47" LCD 版	LDO, 300mA	Type-C	16MB	-	1.47 英寸 IPS
1.47" LCD USB 版	LDO, 300mA	Type-A	16MB	-	1.47 英寸 IPS
1.69" 圆角触摸 LCD 版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.69 英寸触摸屏
1.85" 圆角触摸 LCD 版	DC-DC,2000mA	Type-C	16MB	支持(边充边放)	1.85 英寸触摸屏
2" 圆角触摸 LCD 版	DC-DC,2000mA	Type-C	16MB	支持(边充边放)	2 英寸触摸屏
2.1" 圆形触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	2.1 英寸触摸屏
2.1" 圆形触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	2.1 英寸 2.5D 曲面触摸屏
2.8" 触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	2.8 英寸 IPS 触摸屏
2.8" 圆形触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	2.8 英寸 RGB 接口 IPS 触摸屏
3.49" 触摸 LCD 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	3.49 英寸 IPS 触摸屏
4" 圆角 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	4 英寸 RGB 接口 IPS 屏
4" 圆角触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	4 英寸 RGB 接口 IPS 触摸屏
4.3" 圆角触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	4.3 英寸 RGB 接口 IPS 触摸屏
升级版	DC-DC, 2000mA	Type-C	4MB/16MB	支持(边充边放)	-
DVI 接口版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
RP2040 主芯片
Pico W	DC-DC, 3000mA	Micro USB	2MB	-	带 WIFI
Pico WH	DC-DC, 3000mA	Micro USB	2MB	-	带 WIFI
Pico	DC-DC, 800mA	Micro USB	2MB	-	-
Pico H	DC-DC, 800mA	Micro USB	2MB	-	-
Type-A 版	LDO, 500mA	Type-A	4MB	-	-
Type-C 版	LDO, 800mA	Type-C	2MB	-	-
微型版	LDO, 500mA	分体式 Type-C	2MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
RBG 矩阵版	LDO, 500mA	Type-C	2MB	-	板载 5 × 5 RGB LED 矩阵
网口版	LDO, 500mA	Type-C	4MB	-	带网口
蓝牙版	LDO, 300mA	分体式 Type-C	2MB	-	支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口
0.99" 圆形 LCD 带外壳版	LDO, 500mA	Type-C	2MB	-	0.99 英寸 IPS，CNC 金属外壳
1.28" 圆形 LCD 版	LDO, 300mA	Type-C	2MB	支持(边充边放)	1.28 英寸 IPS
1.28" 圆形 LCD 带外壳版	LDO, 300mA	Type-C	2MB	支持(边充边放)	1.28 英寸 IPS，CNC 金属外壳
1.28" 圆形触摸 LCD 版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏
1.28" 圆形触摸 LCD 带外壳版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏，CNC 金属外壳
1.69" 圆角触摸 LCD	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.69 英寸触摸屏
0.96" LCD 版	DC-DC, 2000mA	Type-C	2MB	支持(边充边放)	0.96 英寸 IPS
升级版	DC-DC, 2000mA	Type-C	4MB/16MB	支持(边充边放)	-
DVI 接口版	LDO, 300mA	Type-C	16MB	支持(边充边放)	板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
摄像头 LCD 版	-	Type-C	16MB	-	板载灰度摄像头、1.14 英寸 IPS
