RP2350微控制器1.28寸LCD开发板 双核双架构处理器240x240像素65K彩色IPS屏幕Type-C接口

520KB SRAM,4MB Flash,支持C/C++/python开发
价格
原价
型号
RP2350-LCD-1.28
SKU
28986
品牌
Waveshare
版本选择
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

RP2350 微控制器开发板

基于树莓派 RP2350 设计

微雪 RP2350 微控制器开发板

版本选择

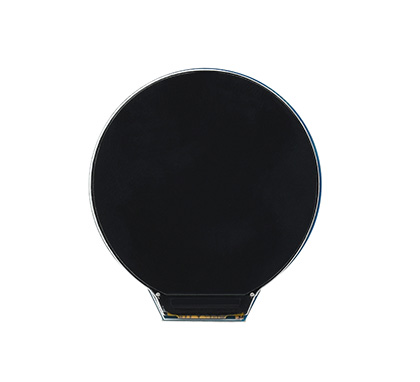

微雪 RP2350 微控制器开发板

裸屏

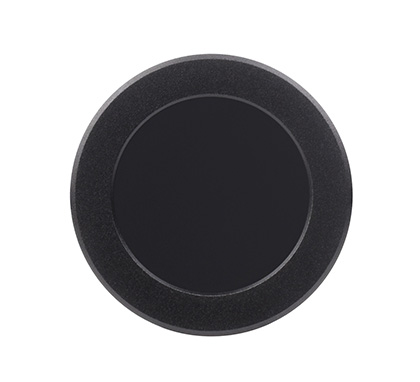

微雪 RP2350 微控制器开发板

带外壳版

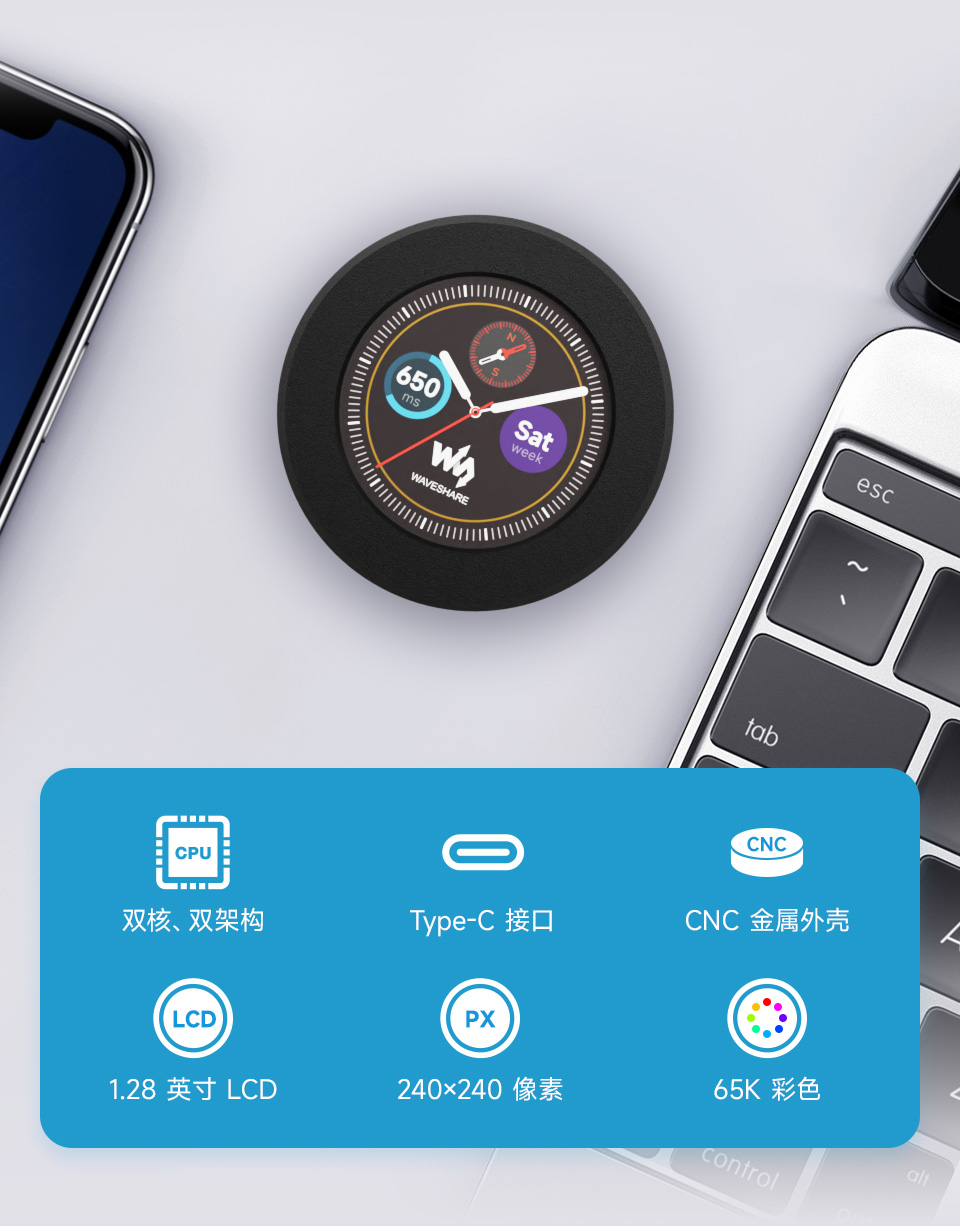

产品特性

本产品是一款微雪 (Waveshare) 设计的低成本、高性能的微控制器开发板。在较小的板型下,板载了 1.28inch LCD 圆形屏幕、锂电池充电芯片、及六轴传感器(三轴加速度与三轴陀螺仪)等外设,并且引出了所有的 GPIO 与 Debug 接口,方便开发并嵌入应用到产品中

主要功能特性有:

  • 采用 Raspberry Pi 设计的 RP2350 微控制器芯片
  • 独特的双核、双架构,搭载了双核 ARM Cortex-M33 处理器和双核 Hazard3 RISC-V 处理器,运行频率均高达 150MHz 灵活时钟
  • 内置 520KB 的 SRAM 和 4MB 的片上 Flash
  • 采用 Type-C 接口,紧跟时代潮流,无需纠结正反插
  • 板载 1.28 英寸 240 × 240 分辨率,65K 彩色 IPS LCD 显示屏,能清晰地显示彩色图片
  • 板载锂电池充放电接口,有利于移动场景使用
  • 全部 GPIO 经过 1.27mm 间距排母引出 (共 30 个,有引脚已经连接内部电路,复用时需要注意,详情请参考 Wiki)
  • USB1.1 主机和设备支持
  • 支持低功耗睡眠和休眠模式
  • 可通过 USB 识别为大容量存储器进行拖放式下载程序
  • 2 个 SPI,2 个 I2C,2 个 UART,4 个 12 位 ADC,24 个可控 PWM 通道
  • 温度传感器
  • 12 个可编程 I/O (PIO) 状态机,用于自定义外设支持

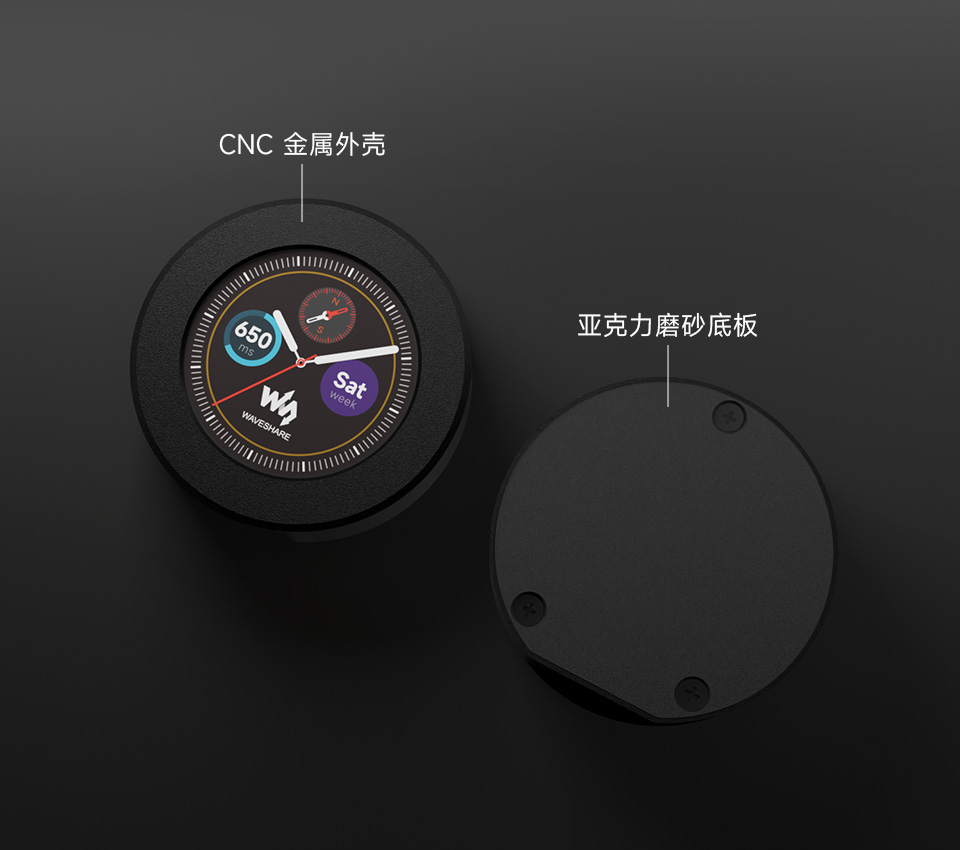

可选金属外壳版本

CNC 金属外壳助力快速散热,磨砂表面更显质感

微雪 RP2350 微控制器可选金属外壳版本

支持 C/C++,MicroPython

配套完善的 SDK、开源资料教程,方便上手,可快速嵌入到应用中

微雪 RP2350 微控制器开发板支持 C/C++,MicroPython

独特的双核、双架构

RP2350 独特的双核、双架构功能允许用户在一对行业标准的 Arm Cortex-M33 内核和一对开放硬件 Hazard3 内核之间进行切换,使开发人员有机会在稳定的、支持良好的环境中尝试 RISC-V 架构

微雪 RP2350 微控制器开发板独特的双核、双架构处理器

30 个多功能 GPIO 引脚

支持配置引脚功能,可方便灵活地开发和集成

微雪 RP2350 微控制器开发板30 个多功能 GPIO 引脚

资源简介

微雪 RP2350 微控制器开发板资源简介
  1. USB Type-C 接口

    可用于下载程序,且支持 USB1.1 主机和从设备

  2. ETA6098

    高效锂电池充电芯片

  3. 电池接口

    MX1.25 连接器,可用于接入 3.7V 锂电池,支持充放电

  4. QMI8658

    六轴惯性测量单元 (IMU),包含一个 3 轴陀螺仪和一个 3 轴加速计

  1. 1.27mm 间距排针

    引出全部 GPIO 与 Debug 接口

  2. P25Q32SH-UXH-IR

    4MB NOR-Flash

  3. RP2350

    双核 ARM Cortex-M33
    双核 Hazard3 RISC-V
    @150MHz

  4. RESET 按键

    复位按键

  5. BOOT 按键

    复位时按下,进入下载模式

产品尺寸

微雪 RP2350 微控制器开发板产品尺寸

Pico 选型对比

产品 稳压芯片 USB Flash 锂电池口 特性
RP2350 主芯片
pico 2树莓派原版
Pico 2
DC-DC, 800mA Micro USB 4MB - -
pico 2 W树莓派原版
Pico 2 W
DC-DC, 800mA Micro USB 4MB - Wi-Fi, 蓝牙
pico微雪Type-A 版
Type-A 版
LDO, 500mA Type-A 4MB - -
pico微雪Type-C 版
Type-C 版
LDO, 800mA Type-C 4MB - -
pico微雪微型版
微型版
LDO, 800mA 分体式
Type-C
4MB - 分体式设计,可通过 FPC 引出 Type-C 接口
pico树莓派原版
网口版
LDO, 800mA Type-C 4MB - 带网口
RP2350 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形 LCD 版
LDO, 300mA Type-C 4MB 支持(边充边放) 1.28 英寸 IPS
RP2350 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形触摸 LCD 版
LDO, 300mA Type-C 4MB 支持(边充边放) 1.28 英寸
触摸屏
pico微雪LCD 版
0.96" LCD 版
DC-DC, 2000mA Type-C 4MB 支持(边充边放) 0.96 英寸 IPS
pico微雪升级版
升级版
DC-DC, 2000mA Type-C 4MB 支持(边充边放) -
RP2040 主芯片
pico树莓派原版
Pico W
DC-DC, 3000mA Micro USB 2MB - 带 WIFI
pico树莓派原版
Pico WH
DC-DC, 3000mA Micro USB 2MB - 带 WIFI
pico树莓派原版
Pico
DC-DC, 800mA Micro USB 2MB - -
pico树莓派原版
Pico H
DC-DC, 800mA Micro USB 2MB - -
pico微雪Type-A 版
Type-A 版
LDO, 500mA Type-A 4MB - -
pico微雪Type-C 版
Type-C 版
LDO, 800mA Type-C 2MB - -
pico微雪微型版
微型版
LDO, 500mA 分体式
Type-C
2MB - 分体式设计,可通过 FPC 引出 Type-C 接口
pico微雪 RBG 矩阵版
RBG 矩阵版
LDO, 500mA Type-C 2MB - 板载 5 × 5 RGB LED 矩阵
pico微雪网口版
网口版
LDO, 500mA Type-C 4MB - 带网口
pico微雪蓝牙版
蓝牙版
LDO, 300mA 分体式
Type-C
2MB - 支持蓝牙 5.1,分体式设计,可通过 FPC 引出 Type-C 接口
RP2040 微控制器开发板 0.99 圆形 LCD 版
0.99" 圆形 LCD
带外壳版
LDO, 500mA Type-C 2MB - 0.99 英寸 IPS,CNC 金属外壳
RP2040 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形 LCD 版
LDO, 300mA Type-C 2MB 支持(边充边放) 1.28 英寸 IPS
RP2040 微控制器开发板 1.28'' 圆形 LCD 带外壳版
1.28" 圆形 LCD
带外壳版
LDO, 300mA Type-C 2MB 支持(边充边放) 1.28 英寸 IPS,CNC 金属外壳
RP2040 圆形触摸 LCD 版
1.28" 圆形触摸 LCD 版
LDO, 500mA Type-C 16MB 支持(边充边放) 1.28 英寸触摸屏
RP2040 圆形触摸 LCD 版带外壳
1.28" 圆形触摸 LCD
带外壳版
LDO, 500mA Type-C 16MB 支持(边充边放) 1.28 英寸触摸屏,CNC 金属外壳
RP2040 圆形触摸 LCD 版带外壳
1.69" 圆角触摸 LCD
LDO, 500mA Type-C 16MB 支持(边充边放) 1.69 英寸触摸屏
pico微雪LCD 版
0.96" LCD 版
DC-DC, 2000mA Type-C 2MB 支持(边充边放) 0.96 英寸 IPS
pico微雪升级版
升级版
DC-DC, 2000mA Type-C 4MB/16MB 支持(边充边放) -
RP2040-PiZero
DVI 接口版
LDO, 300mA Type-C 16MB 支持(边充边放) 板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
PICO-Cam-A
摄像头 LCD 版
- Type-C 16MB - 板载灰度摄像头、1.14 英寸 IPS

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

RP2350-LCD-1.28 × 1
