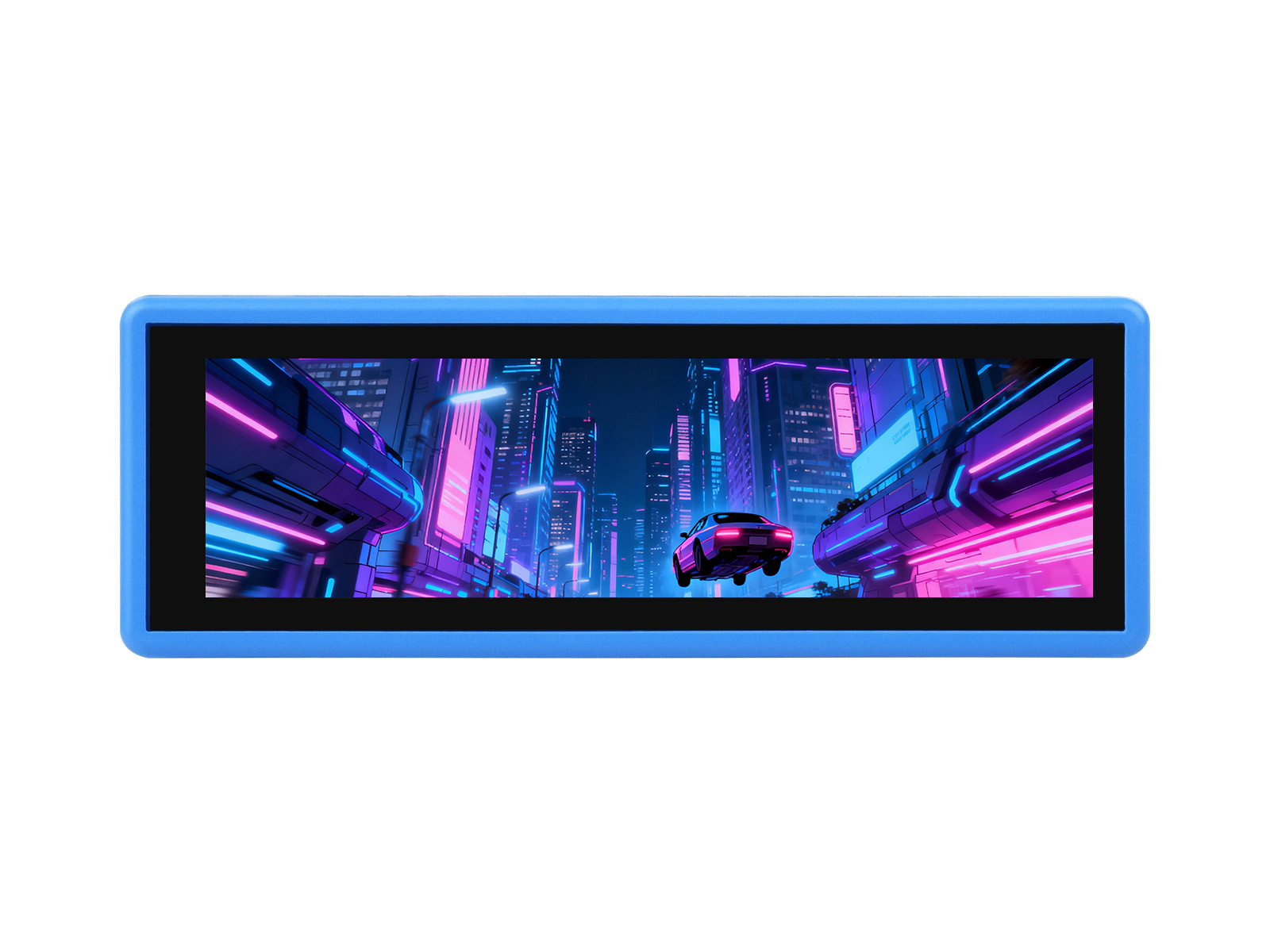

RP2350 高性能开发板 搭载 3.49 英寸 IPS 电容触摸屏 172×640 分辨率 双核双架构 内置 AXS15231B 显示驱动一体芯片

内置 520KB 的 SRAM 和 16MB 的片上 Flash，板载六轴传感器、RTC、音频编解码及 Micro SD 卡扩展
价格
原价
型号
RP2350-Touch-LCD-3.49
SKU
32775
品牌
Waveshare
版本选择
不带锂电池版本 带锂电池版本
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 立即购买 收藏

7天无理由退换

RP2350-GEEK RP2350-CAN RP2350-USB-A RP2350-Zero RP2350-ETH RP2350-One RP2350-Plus RP2350-PiZero RP2350-Tiny Core2350B 核心板 RP2350B-Plus-W 开发板 4.3 寸触摸屏 LCD 4寸LCD 4寸触摸屏LCD 3.49 英寸 IPS 电容触摸屏 3.49 英寸 IPS 电容触摸屏 2.8寸圆形触摸LCD屏RGB接口 2.8寸触摸屏LCD 2.41寸触摸屏AMOLED 2.41寸触摸屏AMOLED带外壳 2.1寸2.5D曲面圆形触摸屏LCD 2.1寸平面触摸屏LCD 2寸触摸屏LCD带 OV5640 摄像头 2寸触摸屏LCD 1.8寸触摸屏AMOLED不带电池 1.8寸触摸屏AMOLED带电池 1.69寸触摸屏LCD 1.64寸触摸屏AMOLED带排针 1.47寸LCD 1.47寸LCD带排针 1.47寸LCD USB接口 1.47寸LCD USB接口带排针 1.46寸触摸屏LCD 1.46寸触摸屏LCD 带盖板 1.43寸触摸屏AMOLED 1.43寸触摸屏AMOLED带外壳 1.28寸触摸屏LCD 1.28寸触摸屏LCD 带外壳 1.28寸触摸屏LCD 1.28寸LCD 带外壳 0.96寸LCD RP2350 工控板工业级 8 路网络继电器 RP2350 工控板工业级 8 路网络继电器 RP2350 微型RGB开发板
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车 立即购买

RP2350
3.49 英寸液晶屏开发板

QSPI 显示屏，集成音频输入输出模块，多种外设接口

RP2350, 3.49 英寸液晶屏开发板 RP2350, 功能展示

版本选择

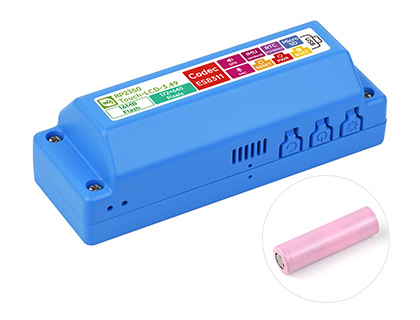

RP2350-Touch-LCD-3.49 产品图片
RP2350-Touch-LCD-3.49

带 18650 锂电池版

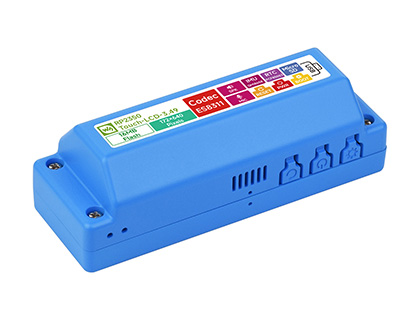

RP2350-Touch-LCD-3.49-EN 产品图片
RP2350-Touch-LCD-3.49-EN

不带锂电池版

LCD 屏幕参数

显示面板 LCD 显示尺寸 3.49 英寸
显示分辨率 172 × 640 显示颜色 16.7M
显示亮度 350 cd/㎡ 对比度 1200:1
显示接口 QSPI 驱动芯片 AXS15231B
触摸接口 I2C 触摸类型 电容式感应

产品特性

本产品是一款微雪 (Waveshare) 设计的高性能、高集成的微控制器开发板。板载 3.49 英寸电容高清 IPS 屏、高度集成的电源管理芯片、六轴传感器 (三轴加速度计与三轴陀螺仪)、RTC、低功耗音频编解码芯片和 Micro SD 卡座等外设，便于开发和集成到产品中。

  • 采用 Raspberry Pi 设计的 RP2350B 微控制器芯片
  • 独特的双核、双架构，搭载了双核 ARM Cortex-M33 处理器和双核 Hazard3 RISC-V 处理器，时钟运行频率均高达 150MHz，支持用户在两种架构间灵活切换
  • 内置 520KB 的 SRAM 和 16MB 的片上 Flash
  • 采用 Type-C 接口，无需纠结正反插
  • 板载 3.49 英寸电容触摸高清 IPS 屏，172 × 640 分辨率，16.7M 彩色，能清晰地显示彩色图片
  • 内置 AXS15231B 显示驱动一体芯片，使用 QSPI 和 I2C 接口通信
  • 板载 3.7V MX1.25 锂电池充放电接口
  • USB1.1 主机和从设备支持
  • 支持低功耗睡眠和休眠模式
  • 可通过 USB 识别为大容量存储器进行拖放式下载程序
  • 引出 16 个多功能 GPIO 引脚
  • 1 个 HSTX、2 个 SPI、2 个 I2C、2 个 UART、6 个 12 位 ADC 以及 16 个可控 PWM 通道
  • 精确的片上时钟和定时器
  • 温度传感器
  • 片上加速浮点库
  • 12 个可编程 I/O (PIO) 状态机，用于自定义外设支持

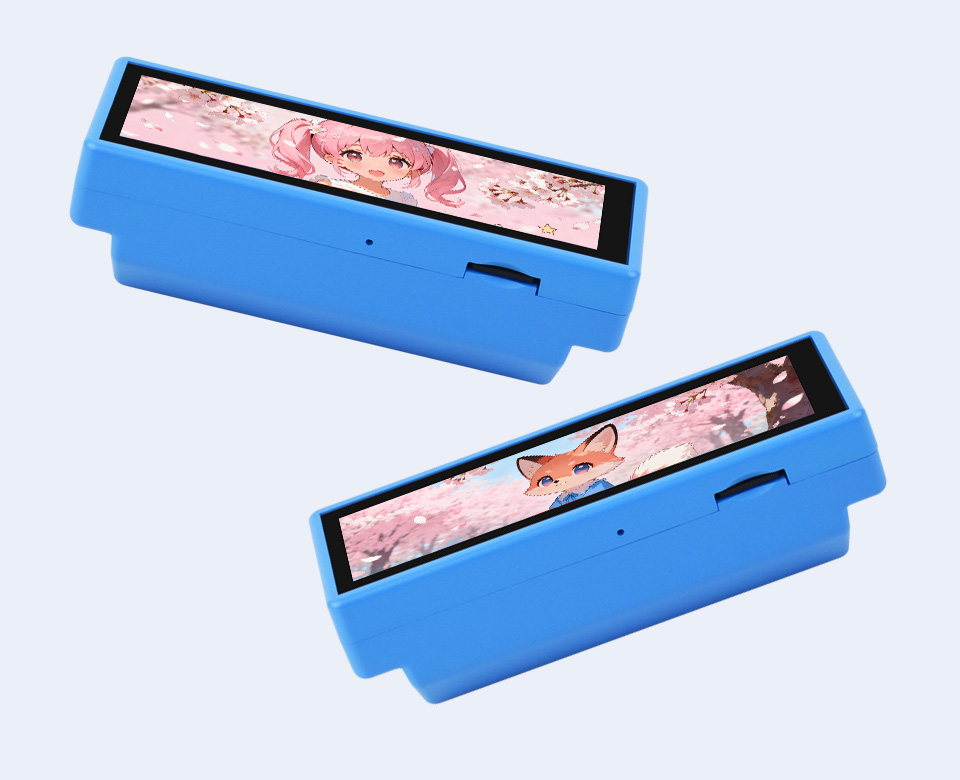

IPS 显示面板

出色的显示性能，16.7M 彩色，可视角度广

RP2350，3.49 英寸液晶屏开发板 IPS显示面板

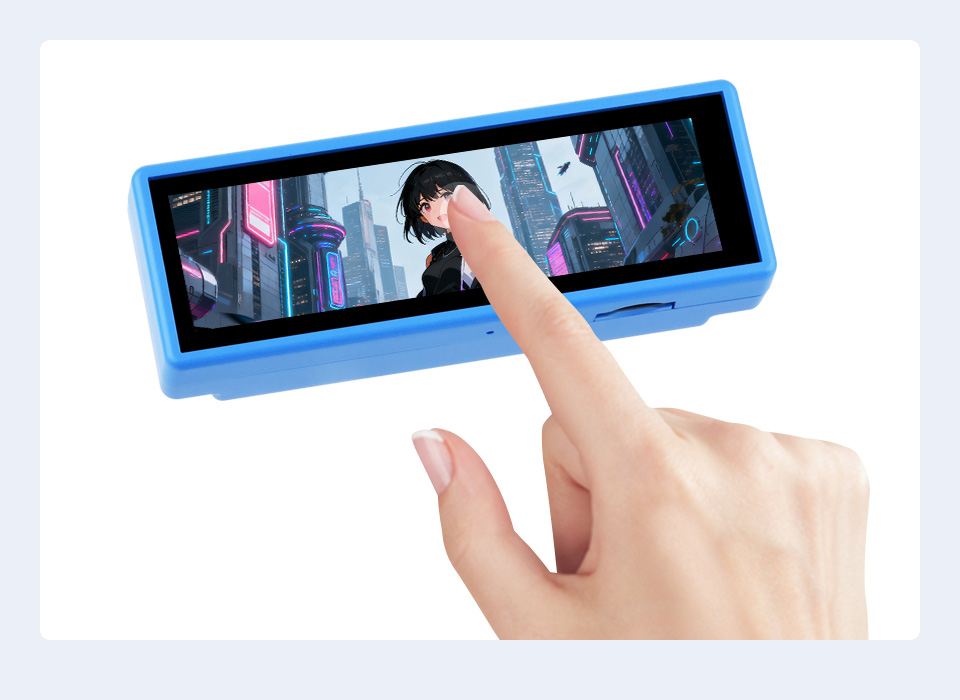

电容触摸

适用于各种智能设备开发，可实现人机交互功能

RP2350，3.49 英寸液晶屏开发板 人机交互功能展示

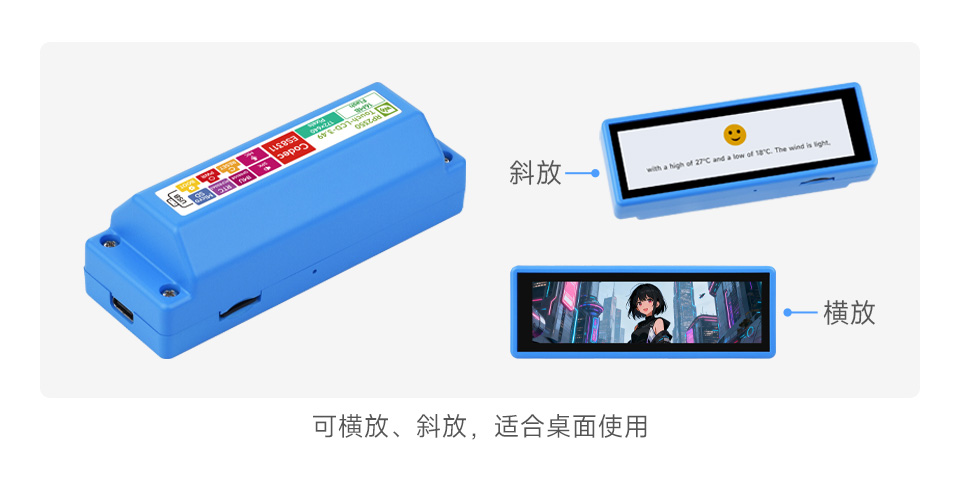

产品外壳

RP2350，3.49 英寸液晶屏开发板外壳展示

本图片仅供参考，详细配置请参考配置清单

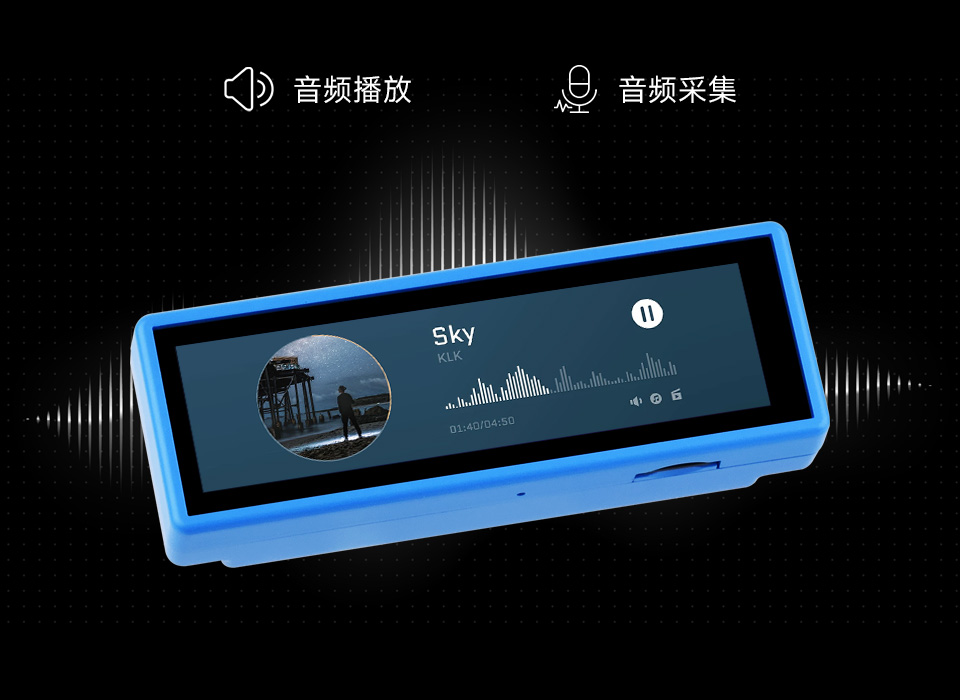

板载音频编解码芯片

可支持高质量音频处理，提供清晰、优质的音频输入和输出

RP2350，3.49 英寸液晶屏开发板 支持音频播放和采集

独特的双核、双架构

RP2350 独特的双核、双架构功能允许用户在一对行业标准的
Arm Cortex-M33 内核和一对开放硬件 Hazard3 内核之间进行切换，
使开发人员能够在稳定、支持良好的环境中尝试 RISC-V 架构

RP2350 3.49 英寸液晶屏开发板独特的双核、双架构

支持 C/C++、MicroPython、Arduino

配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

RP2350 3.49 英寸液晶屏开发板支持 C/C++ RP2350 3.49 英寸液晶屏开发板支持 MicroPython RP2350 3.49 英寸液晶屏开发板 Arduino IDE

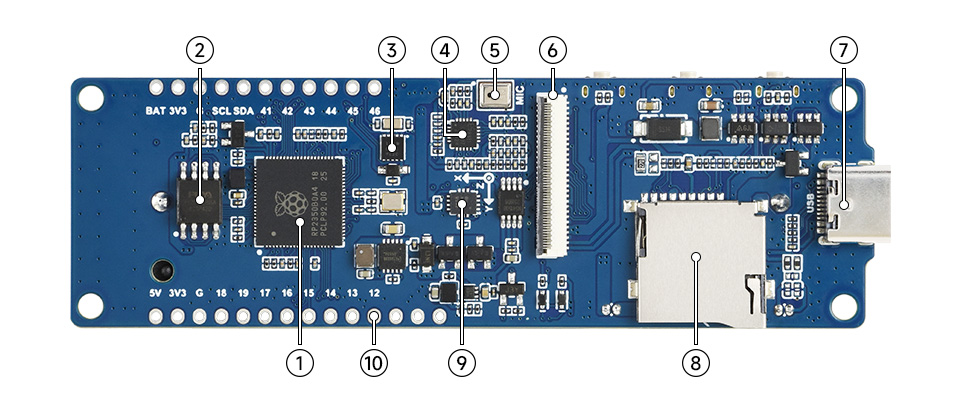

资源简介

3.49 英寸液晶屏开发板资源简介
  1. RP2350B

    双核、双架构处理器，高达 150MHz 运行频率

  2. 16MB Nor Flash
  3. PCF85063

    RTC 时钟芯片，支持时间保持功能

  4. ES8311 音频编解码芯片

    高性能低功耗音频数模转换器

  5. 麦克风

    采集音频

  6. 3.49 英寸屏幕接线端子
  1. USB Type-C 接口

    可以用于下载程序，并且支持 USB1.1 主机和从设备

  2. Micro SD 卡座
  3. QMI8658

    三轴加速度 + 三轴陀螺仪，可用于姿态感知、动作识别等应用

  4. 16PIN 2.54mm 间距通孔焊盘

    连接外部模块或进行功能拓展

3.49 英寸液晶屏开发板资源简介
  1. DEBUG 接口

    可用于调试和下载程序

  2. MX1.25 2PIN 锂电池接口

    可用于接入 3.7V 锂电池，支持充放电

  3. MX1.25 2PIN 扬声器接口

    音频输出信号，支持外接扬声器

  4. BOOT 按键

    复位时按下，进入下载模式

  1. PWR 电源按键

    可控制电源通断，支持自定义功能

  2. RESET 按键

    复位按键

  3. CHG 指示灯

    锂电池充电指示灯

  4. 电池座

    1 节 18650 镂空电池座

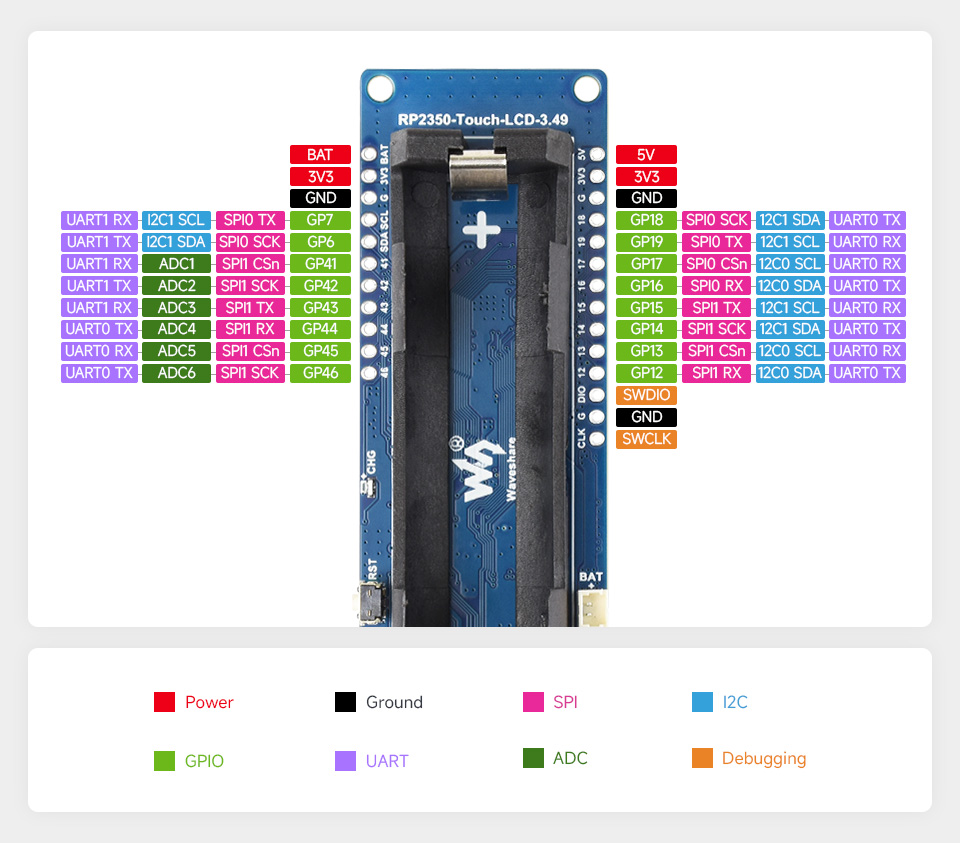

接口定义

RP2350-Touch-LCD-3.49接口定义

产品尺寸

RP2350-Touch-LCD-3.49 产品尺寸

Pico 选型对比

产品 稳压芯片 USB Flash 锂电池口 特性
RP2350 主芯片
pico 2树莓派原版
Pico 2 		DC-DC, 800mA Micro USB 4MB - -
pico 2 W树莓派原版
Pico 2 W 		DC-DC, 800mA Micro USB 4MB - Wi-Fi, 蓝牙
pico 2 W树莓派原版
Pico 2 WH 		DC-DC, 800mA Micro USB 4MB - Wi-Fi, 蓝牙
pico微雪Type-A 版
CAN 版 		DC-DC, 2000mA Type-C 4MB - CAN 接口
pico微雪Type-A 版
Type-A 版 		LDO, 500mA Type-A 4MB - -
pico微雪Type-C 版
Type-C 版 		LDO, 800mA Type-C 4MB - -
pico微雪微型版
微型版 		LDO, 800mA 分体式 Type-C 4MB - 分体式设计，可通过 FPC 引出 Type-C 接口
pico RGB 矩阵版
RGB 矩阵版 		LDO, 800mA Type-C 16MB - 板载 8 × 8
RGB LED 矩阵
pico网口版
网口版 		LDO, 800mA Type-C 4MB - 带网口
pico网口版
USB 口版 		LDO, 500mA Type-C，Type-A 2MB - 板载 PIO-USB Type-A 接口
pico网口版
核心版 		LDO, 800mA 分体式 Type-C 16MB - 分体式设计，可通过 FPC 引出 Type-C 接口
pico网口版
无线升级版 		LDO, 800mA Type-C 16MB - Wi-Fi、蓝牙
RP2350 圆形触摸 AMOLED 版带外壳
1.43" 圆形触摸 AMOLED 版 		DC-DC, 2000mA Type-C 16MB 支持(边充边放) 1.43 英寸 AMOLED
触摸屏
RP2350 圆形触摸 LCD 版带外壳
1.64" 圆角触摸 AMOLED 版 		DC-DC，2000mA Type-C 16MB 支持(边充边放) 1.64 英寸
AMOLED
触摸屏
RP2350 圆形触摸 LCD 版带外壳
1.8" 圆角触摸 AMOLED 版 		DC-DC，2000mA
LDO，300mA 		Type-C 16MB 支持(边充边放) 1.8 英寸
AMOLED
触摸屏
RP2350 圆形触摸 AMOLED 版带外壳
2.41" 触摸 AMOLED 版 		DC-DC,2000mA Type-C 16MB 支持(边充边放) 2.41 英寸
AMOLED
触摸屏
pico微雪LCD 版
0.96" LCD 版 		DC-DC, 2000mA Type-C 4MB 支持(边充边放) 0.96 英寸 IPS
RP2350 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形 LCD 版 		LDO, 300mA Type-C 4MB 支持(边充边放) 1.28 英寸 IPS
RP2350 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形触摸 LCD 版 		LDO, 300mA Type-C 16MB 支持(边充边放) 1.28 英寸
触摸屏
RP2350 微控制器开发板 1.46'' 圆形 LCD 版
1.46" 圆形触摸 LCD 版 		DC-DC, 2000mA Type-C 16MB 支持(边充边放) 1.46 英寸
触摸屏
RP2350 1.47 LCD 版
1.47" LCD 版 		LDO, 300mA Type-C 16MB - 1.47 英寸 IPS
RP2350 1.47 LCD USB版
1.47" LCD USB 版 		LDO, 300mA Type-A 16MB - 1.47 英寸 IPS
RP2350 圆形触摸 LCD 版带外壳
1.69" 圆角触摸 LCD 版 		LDO, 500mA Type-C 16MB 支持(边充边放) 1.69 英寸
触摸屏
RP2350 圆形触摸 LCD 版带外壳
2" 圆角触摸 LCD 版 		DC-DC,2000mA Type-C 16MB 支持(边充边放) 2 英寸
触摸屏
RP2350 圆形触摸 LCD 版带外壳
2.1" 圆形触摸 LCD 版 		LDO, 800mA Type-C 16MB 支持(边充边放) 2.1 英寸
触摸屏
RP2350 圆形触摸 LCD 版带外壳
2.1" 圆形触摸 LCD 版 		LDO, 800mA Type-C 16MB 支持(边充边放) 2.1 英寸
2.5D 曲面
触摸屏
RP2350 圆形触摸 LCD 版带外壳
2.8" 触摸 LCD 版 		LDO, 800mA Type-C 16MB 支持(边充边放) 2.8 英寸
IPS 触摸屏
RP2350 圆形触摸 LCD 版
2.8" 圆形触摸 LCD 版 		LDO, 800mA Type-C 16MB 支持(边充边放) 2.8 英寸
RGB 接口
IPS 触摸屏
RP2350 圆形触摸 LCD 版带外壳
3.49" 触摸 LCD 版 		DC-DC, 2000mA Type-C 16MB 支持(边充边放) 3.49 英寸
IPS 触摸屏
RP2350 圆形触摸 LCD 版
4" 圆角 LCD 版 		LDO, 800mA Type-C 16MB 支持(边充边放) 4 英寸
RGB 接口
IPS 屏
RP2350 圆形触摸 LCD 版
4" 圆角触摸 LCD 版 		LDO, 800mA Type-C 16MB 支持(边充边放) 4 英寸
RGB 接口
IPS 触摸屏
RP2350 圆形触摸 LCD 版
4.3" 圆角触摸 LCD 版 		LDO, 800mA Type-C 16MB 支持(边充边放) 4.3 英寸
RGB 接口
IPS 触摸屏
pico微雪升级版
升级版 		DC-DC, 2000mA Type-C 4MB/16MB 支持(边充边放) -
pico微雪升级版
DVI 接口版 		DC-DC, 2000mA Type-C 16MB 支持(边充边放) 板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
RP2040 主芯片
pico树莓派原版
Pico W 		DC-DC, 3000mA Micro USB 2MB - 带 WIFI
pico树莓派原版
Pico WH 		DC-DC, 3000mA Micro USB 2MB - 带 WIFI
pico树莓派原版
Pico 		DC-DC, 800mA Micro USB 2MB - -
pico树莓派原版
Pico H 		DC-DC, 800mA Micro USB 2MB - -
pico微雪Type-A 版
Type-A 版 		LDO, 500mA Type-A 4MB - -
pico微雪Type-C 版
Type-C 版 		LDO, 800mA Type-C 2MB - -
pico微雪微型版
微型版 		LDO, 500mA 分体式
Type-C 		2MB - 分体式设计，可通过 FPC 引出 Type-C 接口
pico微雪 RBG 矩阵版
RBG 矩阵版 		LDO, 500mA Type-C 2MB - 板载 5 × 5 RGB LED 矩阵
pico微雪网口版
网口版 		LDO, 500mA Type-C 4MB - 带网口
pico微雪蓝牙版
蓝牙版 		LDO, 300mA 分体式
Type-C 		2MB - 支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口
RP2040 微控制器开发板 0.99 圆形 LCD 版
0.99" 圆形 LCD
带外壳版 		LDO, 500mA Type-C 2MB - 0.99 英寸 IPS，CNC 金属外壳
RP2040 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形 LCD 版 		LDO, 300mA Type-C 2MB 支持(边充边放) 1.28 英寸 IPS
RP2040 微控制器开发板 1.28'' 圆形 LCD 带外壳版
1.28" 圆形 LCD
带外壳版 		LDO, 300mA Type-C 2MB 支持(边充边放) 1.28 英寸 IPS，CNC 金属外壳
RP2040 圆形触摸 LCD 版
1.28" 圆形触摸 LCD 版 		LDO, 500mA Type-C 16MB 支持(边充边放) 1.28 英寸触摸屏
RP2040 圆形触摸 LCD 版带外壳
1.28" 圆形触摸 LCD
带外壳版 		LDO, 500mA Type-C 16MB 支持(边充边放) 1.28 英寸触摸屏，CNC 金属外壳
RP2040 圆形触摸 LCD 版带外壳
1.69" 圆角触摸 LCD 		LDO, 500mA Type-C 16MB 支持(边充边放) 1.69 英寸触摸屏
pico微雪LCD 版
0.96" LCD 版 		DC-DC, 2000mA Type-C 2MB 支持(边充边放) 0.96 英寸 IPS
pico微雪升级版
升级版 		DC-DC, 2000mA Type-C 4MB/16MB 支持(边充边放) -
RP2040-PiZero
DVI 接口版 		LDO, 300mA Type-C 16MB 支持(边充边放) 板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
PICO-Cam-A
摄像头 LCD 版 		- Type-C 16MB - 板载灰度摄像头、1.14 英寸 IPS

Pico 教学视频

(更多视频，持续更新中……)

【微雪课堂】树莓派Pico系列教程1

【微雪课堂】树莓派Pico系列教程2

【微雪课堂】树莓派Pico系列教程3

【微雪课堂】树莓派Pico系列教程4

【微雪课堂】树莓派Pico系列教程5

【微雪课堂】树莓派Pico系列教程6

【微雪课堂】树莓派Pico系列教程7

【微雪课堂】树莓派Pico系列教程8


资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/RP2350-Touch-LCD-3.49


配置清单

  1. RP2350-Touch-LCD-3.49 主机 × 1

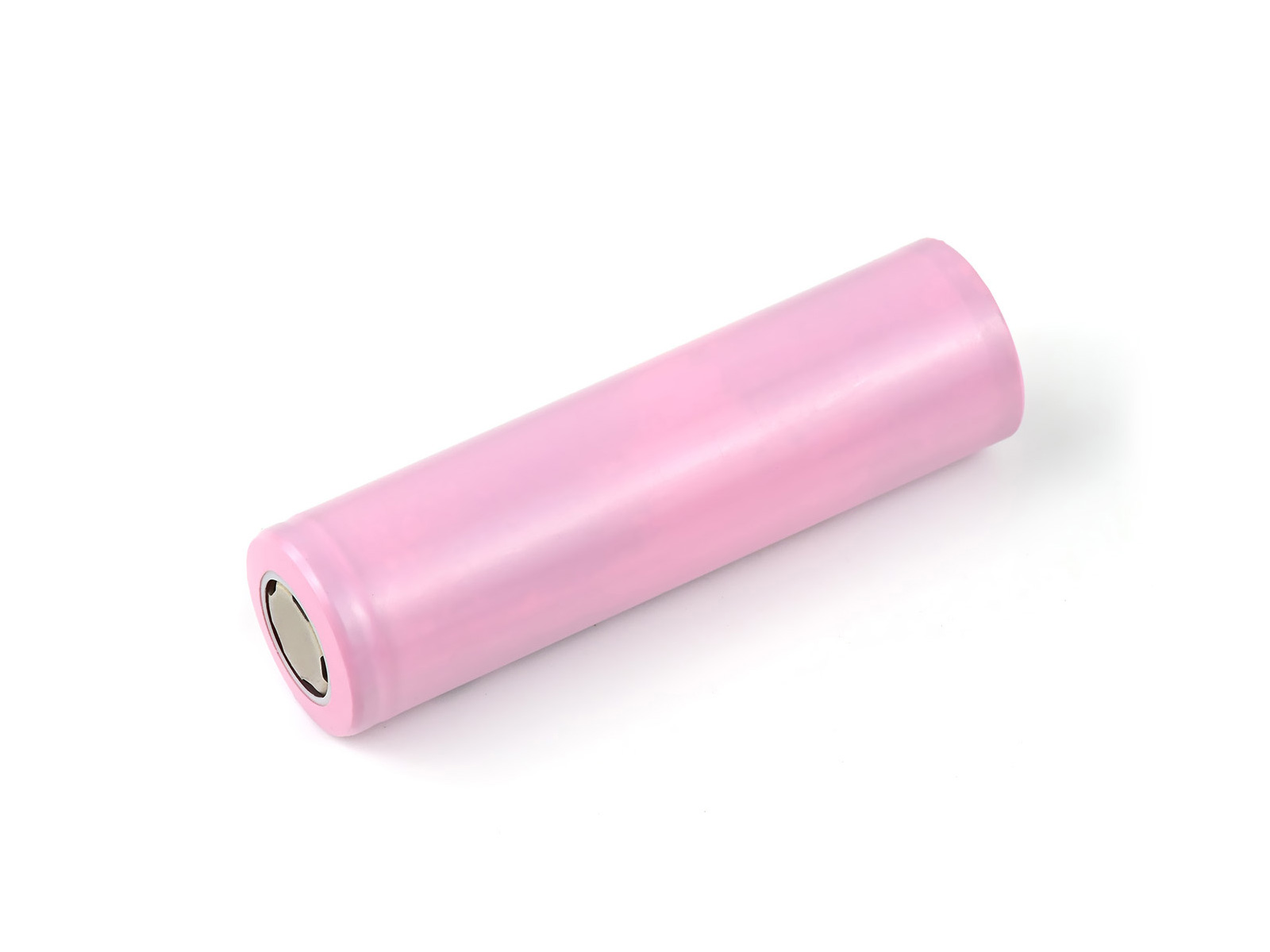

  2. 18650 锂电池 × 1
