RP2350 工控板
工业级 8 路网络继电器

基于 RP2350 主控，支持数字输入、RS485 及以太网口等接口

内置电源隔离、光耦隔离等保护电路，安全稳定更可靠

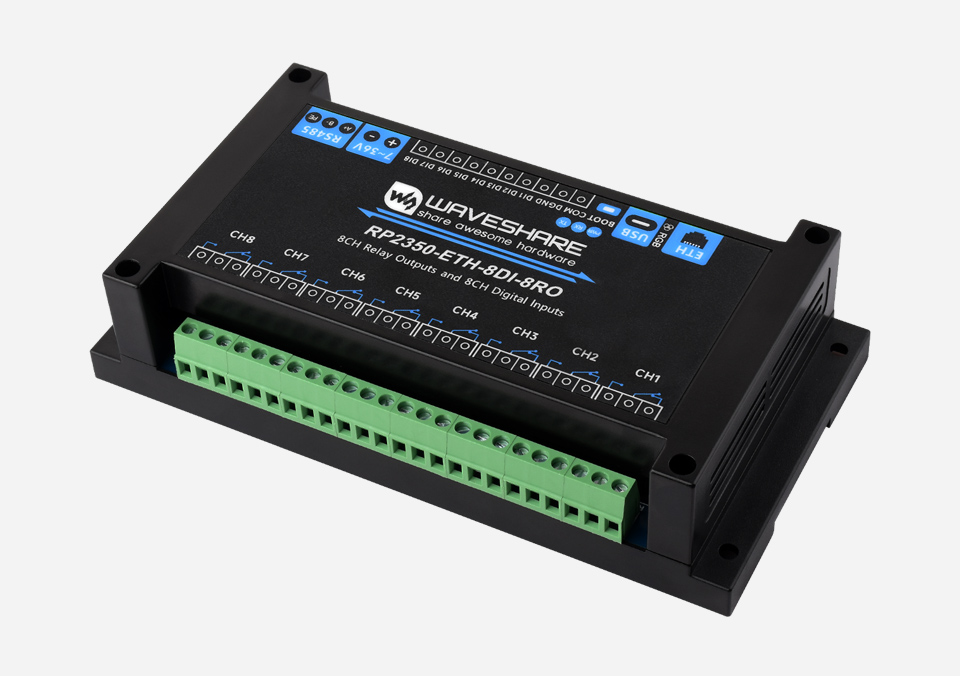

RP2350 工控板 工业级 8 路网络继电器主图

版本选择

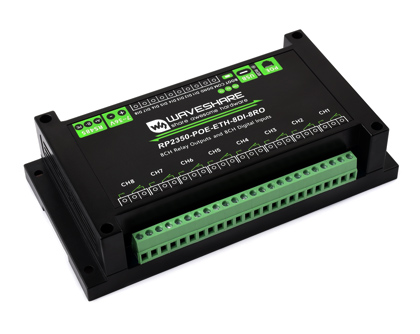

RP2350 工控板 工业级 8 路网络继电器版本选择
RP2350-ETH-8DI-8RO

普通网口 + 隔离 RS485
8 路数字输入 + 8 路继电器

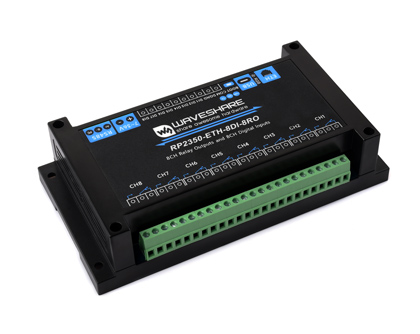

RP2350 工控板 工业级 8 路网络继电器版本选择
RP2350-POE-ETH-8DI-8RO

PoE 网口 + 隔离 RS485
8 路数字输入 + 8 路继电器

产品特性

  • 采用 Raspberry Pi 设计的 RP2350B 微控制器芯片
  • 独特的双核、双架构，搭载了双核 ARM Cortex-M33 处理器和双核 Hazard3 RISC-V 处理器，时钟运行频率均高达 150MHz，支持用户在两种架构间灵活切换
  • 内置 520KB 的 SRAM 和 16MB 的片上 Flash
  • 采用 Type-C 接口，无需纠结正反插
  • 采用优质继电器，允许接入负载：≤ 10A 250V AC 或 ≤ 10A 30V DC
  • 开关量输入带双向光耦隔离，支持无源和有源开关量输入，继电器支持开关输入联动模式控制
  • 板载隔离型 RS485 接口，方便外扩接入各种 RS485 Modbus 工业扩展模块或传感器
  • 板载排针接口，允许接入其他设备
  • 板载有接线端子供电接口，支持 7V ~ 36V 宽电压范围供电，方便工业供电使用
  • 板载 RTC 时钟芯片，支持定时任务
  • 板载 W5500 以太网芯片，通过 SPI 接口扩展 10/100Mbps 网络连接
  • PoE 网口版本支持外接 PoE 模块，实现以太网供电功能 (符合 IEEE 802.3af 标准)
  • 板载光耦隔离，避免继电器外接高压电路干扰控制芯片
  • 板载数字隔离，避免外部信号干扰控制芯片
  • 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
  • 板载 Micro SD 卡槽，可外接 SD 卡存储图片或文件
  • 板载蜂鸣器、RGB 彩灯、电源和 RS485 收发指示灯，方便感知设备的运行工作状态
  • 导轨式保护外壳，方便安装使用，带外壳更安全
  • USB1.1 主机和从设备支持
  • 支持低功耗睡眠和休眠模式
  • 可通过 USB 识别为大容量存储器进行拖放式下载程序
  • 引出 15 个多功能的 GPIO 引脚
  • 2 个 SPI、2 个 I2C、2 个 UART、8 个 12 位 ADC 以及 12 个可控 PWM 通道
  • 精确的片上时钟和定时器
  • 温度传感器
  • 片上加速浮点库
  • 12 个可编程 I/O (PIO) 状态机，用于自定义外设支持

产品参数

微控制器 RP2350B
USB 接口 接口形式 USB Type-C
供电电压 5V
功能 设备供电、USB 通信和固件下载等
隔离型通信接口 接口类型 RS485
接口形式 接线端子
方向控制 硬件自动判别和控制数据传输方向
接口保护 提供 TVS 管保护、浪涌和静电保护
匹配电阻 默认 NC，预留 120R 匹配电阻，可跳线帽使能
网口 PoE 网口，支持 IEEE 802.3af 标准
(仅 PoE 网口版本)
数字输入 输入路数 8 路
输入电压范围 5V ~ 36V
输入类型 无源输入 / 有源输入 (NPN 型或 PNP 型)
隔离类型 双向光耦隔离
继电器 允许接入负载 ≤ 10A 250V AC 或 ≤ 10A 30V DC
继电器
路数		 8 路
触点类型 一常开、一常闭
隔离类型 光耦隔离
指示灯 RGB 彩色酷炫灯珠，可自定义显示颜色
PWR 电源指示灯，接入 USB，检测到电压则亮红灯
TXD 发送指示灯，有数据从 RS485 接口发出时亮绿灯
RXD 接收指示灯，有数据从 RS485 接口接收时亮蓝灯
端子供电 供电范围 7V ~ 36V
产品外观 外壳 导轨式保护外壳
尺寸 175 × 90 × 40 (mm)

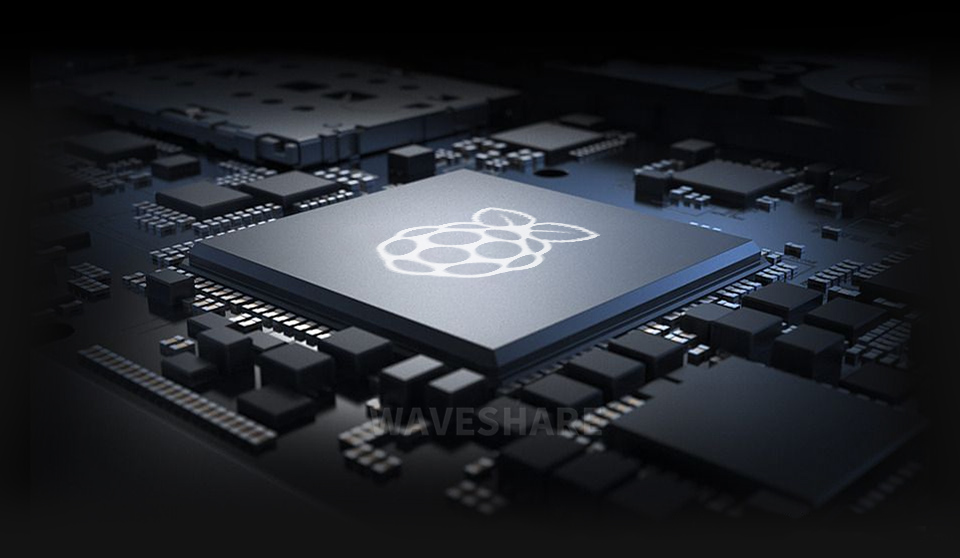

独特的双核、双架构

RP2350 独特的双核、双架构功能允许用户在一对行业标准的
Arm Cortex-M33 内核和一对开放硬件 Hazard3 内核之间进行切换，
使开发人员有机会在稳定的、支持良好的环境中尝试 RISC-V 架构

RP2350 工控板 工业级 8 路网络继电器双核、双架构

板载多种隔离保护电路

多重保护，使用安全更可靠

RP2350 工控板 工业级 8 路网络继电器板载多种隔离保护电路

支持 RS485、以太网接口
联网远程控制

板载 8 路继电器、8 路数字输入，
设备带有触点容量为 10A 250V AC 或 10A 30V DC 的继电器
可以直接控制家用 220V 交流设备，也可以控制 30V 以下直流设备

RP2350 工控板 工业级 8 路网络继电器支持 RS485、以太网接口

开关量输入

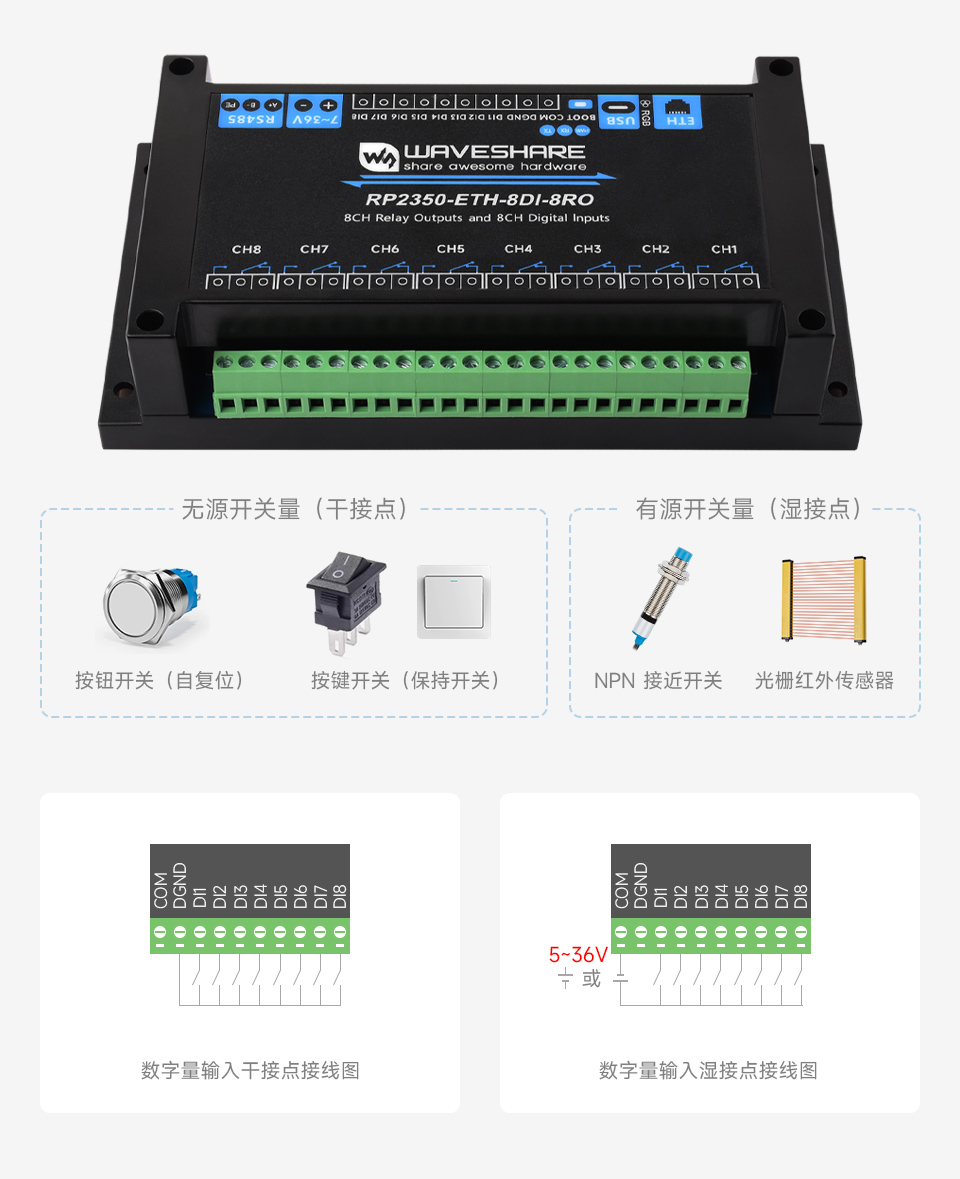

内置双向光耦隔离，支持无源开关量 (干接点) 和有源开关量 (湿接点) 输入

RP2350 工控板 工业级 8 路网络继电器内置双向光耦隔离

应用场景

RP2350 工控板 工业级 8 路网络继电器应用场景

支持接入 PoE 模块

仅一根网线接入 PoE 设备即可实现联网和供电

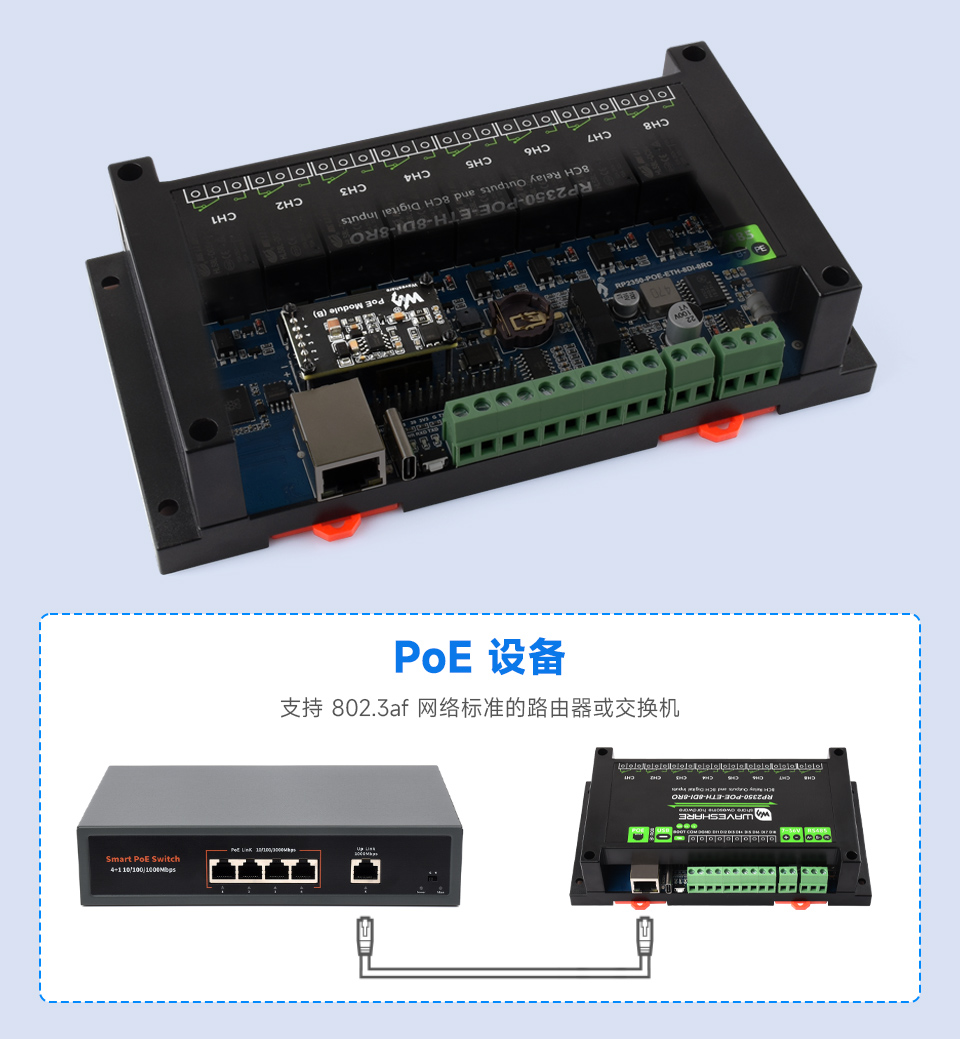

RP2350 工控板 工业级 8 路网络继电器支持接入 PoE 模块

仅 PoE 网口版本支持外接 PoE 模块且产品不含图中交换机

示例演示

示例代码提供多种组合方式，
结合 waveshare.cloud 物联网连接演示，
使用轻量级 MQTT 协议实现数据可视化服务

RP2350 工控板 工业级 8 路网络继电器示例代码提供多种组合方式

支持 C/C++、MicroPython、Arduino

RP2350 工控板 工业级 8 路网络继电器支持 C/C++、MicroPython、Arduino RP2350 工控板 工业级 8 路网络继电器支持 C/C++、MicroPython、Arduino RP2350 工控板 工业级 8 路网络继电器支持 C/C++、MicroPython、Arduino

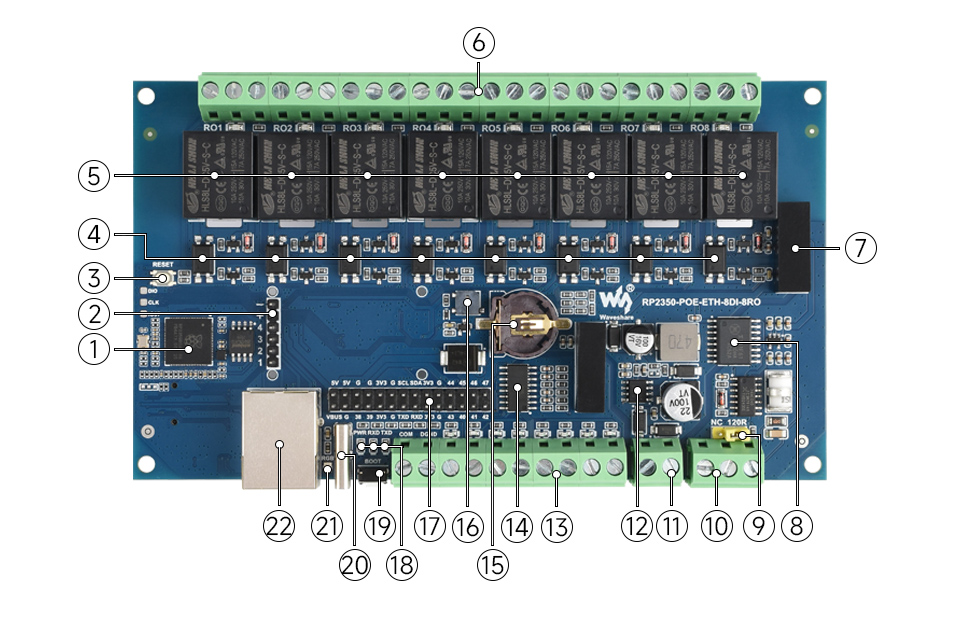

资源简介

RP2350 工控板 工业级 8 路网络继电器资源简介
  1. RP2350B

    双核、双架构处理器，高达 150MHz 运行频率

  2. PoE 接口

    可以接入 PoE 模块 (仅 PoE 网口版)

  3. 设备复位按键
  4. 光耦隔离芯片

    避免继电器外接高压电路干扰控制芯片

  5. 优质继电器

    单路继电器允许接入负载：≤ 10A 250V AC 或 ≤ 10A 30V DC

  6. 继电器接线端子

    方便用户连接设备

  7. 电源隔离模块

    提供稳定隔离电压，隔离端无须额外供电

  8. 数字隔离芯片

    避免外部信号干扰控制芯片

  9. RS485 匹配电阻

    预留 120R 匹配电阻，可跳线帽使能

  10. RS485 通信接口

    支持连接外部 RS485 设备

  11. 电源接线端子

    支持 DC 7V ~ 36V 宽电压范围供电

  1. 电源芯片
  2. 开关量输入接口
  3. 双向光耦隔离
  4. RTC 电池接口

    尺寸为 1220 (直径 12mm * 厚度 2mm)，仅支持接入可充电的 3V~3.3V 电池

  5. 蜂鸣器
  6. 排针接口

    可接入其他设备

  7. 工作指示灯

    PWR：电源指示灯
    RXD：RS485 接收指示灯
    TXD：RS485 发送指示灯

  8. 设备 BOOT 按键
  9. USB Type-C 接口

    可以用于下载程序，并且支持 USB1.1 主机和从设备

  10. WS2812

    炫酷 RGB 彩灯

  11. 网口
RP2350 工控板 工业级 8 路网络继电器资源简介
  1. 板载 TVS (瞬态电压抑制管)

    可有效抑制电路中的浪涌电压和瞬态尖峰电压

  2. RS485 转换芯片
  3. MP1605GTF-Z

    DC-DC 电源模块

  4. PCF85063ATL

    RTC 芯片，可实现一些定时任务

  1. W5500

    通过 SPI 接口扩展 10/100Mbps 网络连接

  2. Micro SD 卡槽

    支持外接 SD 卡存储图片和文件

接口定义

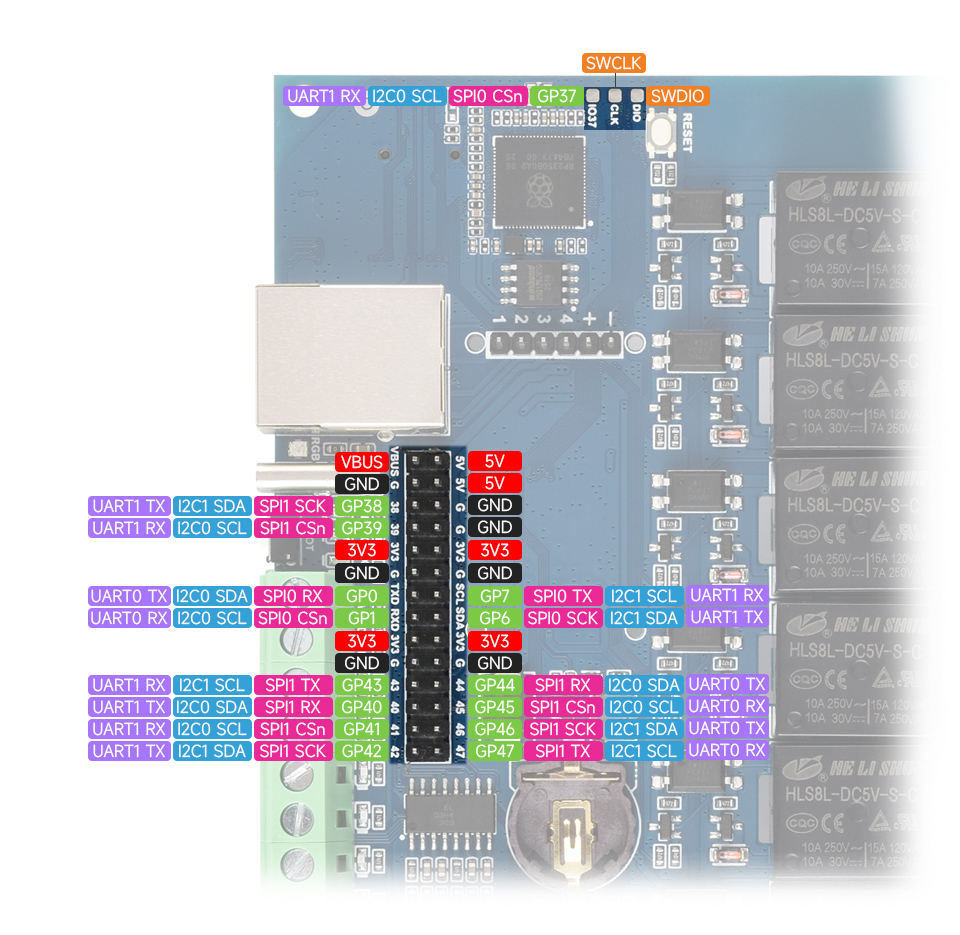

RP2350 工控板 工业级 8 路网络继电器接口定义

外壳设计

导轨式保护外壳，支持 35mm 标准导轨，安装方便

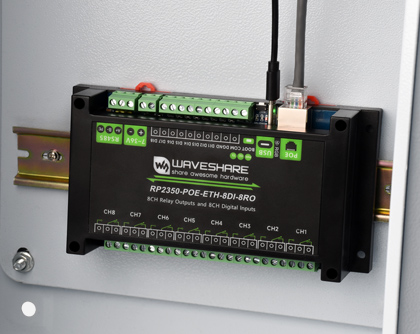

RP2350 工控板 工业级 8 路数字输入输出控制器外壳设计
RP2350 工控板 工业级 8 路数字输入输出控制器外壳设计
RP2350 工控板 工业级 8 路数字输入输出控制器外壳设计
RP2350 工控板 工业级 8 路数字输入输出控制器外壳设计

产品尺寸

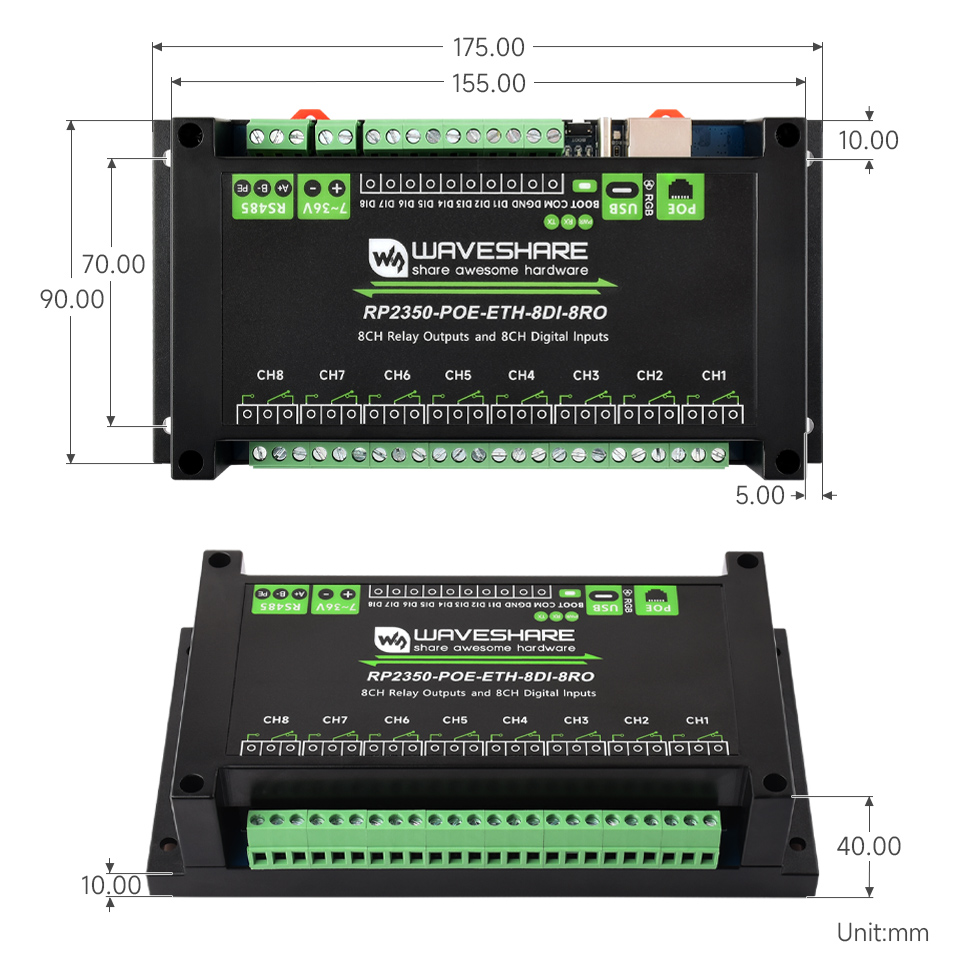

RP2350 工控板 工业级 8 路网络继电器产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准）

资料路径： www.waveshare.net/wiki/RP2350-ETH-8DI-8RO

配置清单

  1. RP2350-POE-ETH-8DI-8RO × 1
  2. 螺丝刀 × 1

保修服务


保修1年



免费保修


保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏




特殊说明


若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修

售后服务



• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
