微雪电子

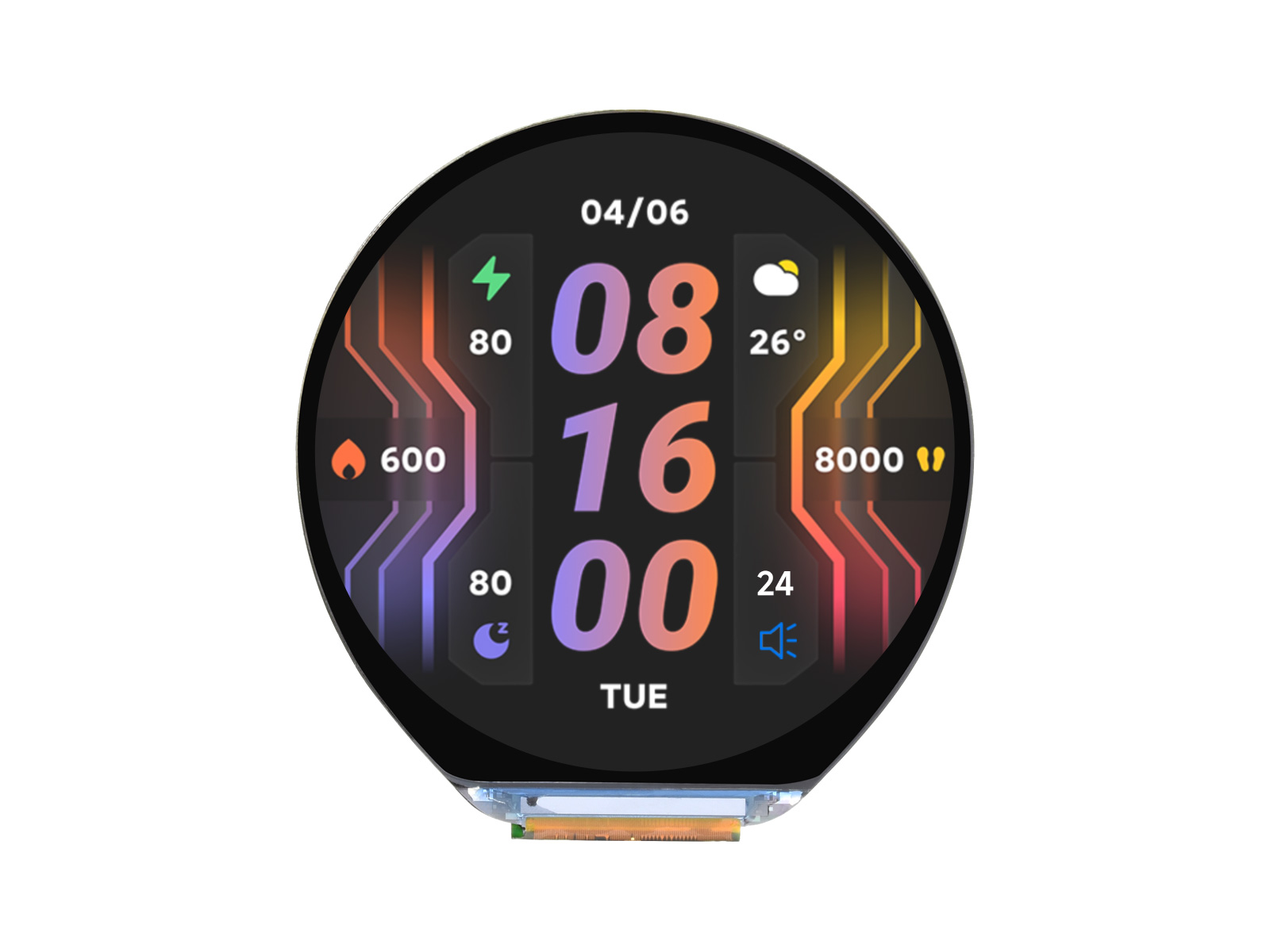

RP2350 高性能微控制器开发板搭载 1.46寸圆形屏触控屏开发板 412×412 分辨率 65K 彩色

内置 520KB 的 SRAM 和 16MB 的片上 Flash，板载 CAN、RS485、I2C 接口，以及 IMU、RTC、Micro SD 卡槽等外设

价格

原价

型号

RP2350-Touch-LCD-1.46B

SKU

32868

品牌

Waveshare

版本选择

无盖板版本带盖板版本

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车立即购买收藏

7天无理由退换

RP2350开发板相关

RP2350-GEEK

RP2350-CAN

RP2350-USB-A

RP2350-Zero

RP2350-ETH

RP2350-One

RP2350-Plus

RP2350-PiZero

RP2350-Tiny

Core2350B 核心板

RP2350B-Plus-W 开发板

4.3 寸触摸屏 LCD

4寸LCD

4寸触摸屏LCD

3.49 英寸 IPS 电容触摸屏

2.8寸圆形触摸LCD屏RGB接口

2.8寸触摸屏LCD

2.41寸触摸屏AMOLED

2.41寸触摸屏AMOLED带外壳

2.1寸2.5D曲面圆形触摸屏LCD

2.1寸平面触摸屏LCD

2寸触摸屏LCD带 OV5640 摄像头

2寸触摸屏LCD

1.8寸触摸屏AMOLED不带电池

1.8寸触摸屏AMOLED带电池

1.69寸触摸屏LCD

1.64寸触摸屏AMOLED带排针

1.47寸LCD

1.47寸LCD带排针

1.47寸LCD USB接口

1.47寸LCD USB接口带排针

1.46寸触摸屏LCD

1.46寸触摸屏LCD 带盖板

1.43寸触摸屏AMOLED

1.43寸触摸屏AMOLED带外壳

1.28寸触摸屏LCD

1.28寸触摸屏LCD 带外壳

1.28寸触摸屏LCD

1.28寸LCD 带外壳

0.96寸LCD

RP2350 工控板工业级 8 路网络继电器

RP2350 微型RGB开发板

产品详情
产品资料

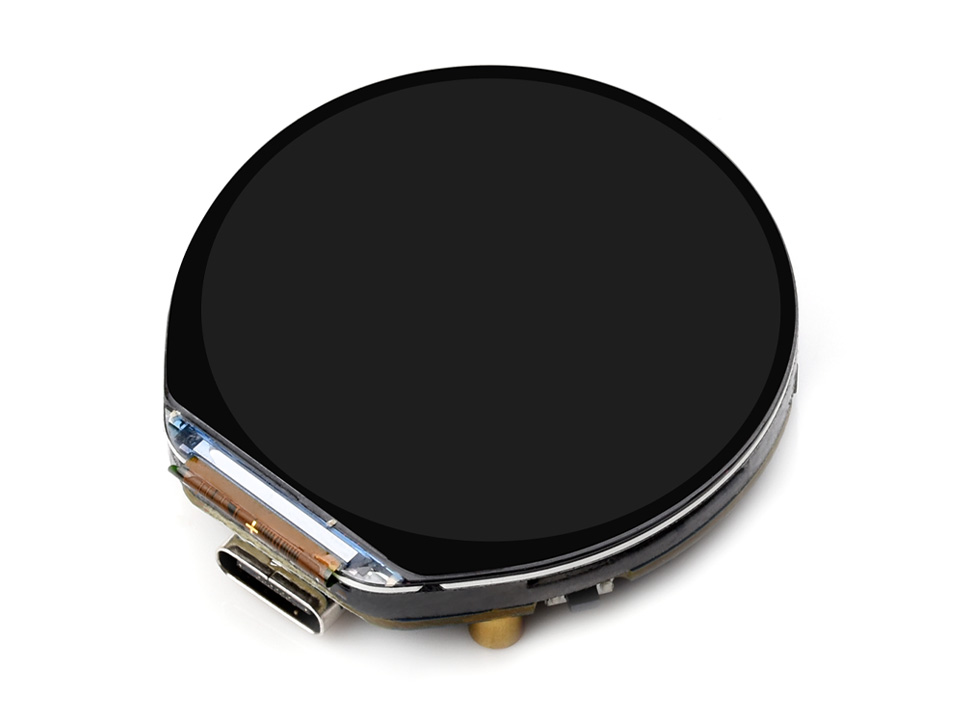

配置清单
保修&售后服务

加入购物车立即购买

RP2350 1.46 英寸圆形
LCD 屏开发板

集成 QSPI 显示接口，多种外设接口

版本选择

以下版本均带有触控功能，盖板可以保护屏幕不易由于磕碰而损坏

RP2350-Touch-LCD-1.46

带盖板版本

RP2350-Touch-LCD-1.46B

无盖板版本

产品特性

本产品是一款微雪 (Waveshare) 自主设计的高性能、高集成的微控制器开发板。在较小的板型下，板载了 1.46 英寸电容高清 IPS 屏、RTC、六轴传感器 (三轴加速度计与三轴陀螺仪)、Micro SD 卡槽等外设，便于开发和集成到产品中。

采用 Raspberry Pi 设计的 RP2350B 微控制器芯片
独特的双核、双架构，搭载了双核 ARM Cortex-M33 处理器和双核 Hazard3 RISC-V 处理器，时钟运行频率均高达 150MHz，支持用户在两种架构间灵活切换
内置 520KB 的 SRAM 和 16MB 的片上 Flash
采用 Type-C 接口，无需纠结正反插
板载 1.46 英寸 LCD 屏，分辨率 412 × 412，65K 彩色
支持 I2C 接口控制电容触摸，5 点触控，支持中断
板载 3.7V MX1.25 锂电池充放电接口
USB1.1 主机和从设备支持
支持低功耗睡眠和休眠模式
可通过 USB 识别为大容量存储器进行拖放式下载程序
引出 14 个多功能 GPIO 引脚
2 个 I2C，2 个 UART，7 个 12 位 ADC，以及 12 个可控 PWM 通道
精确的片上时钟和定时器
内置温度传感器，可实时监测芯片温度
12 个可编程 I/O (PIO) 状态机，用于自定义外设支持

应用场景

卓越的显示性能

65K 彩色，412 × 412 分辨率，可视角度广

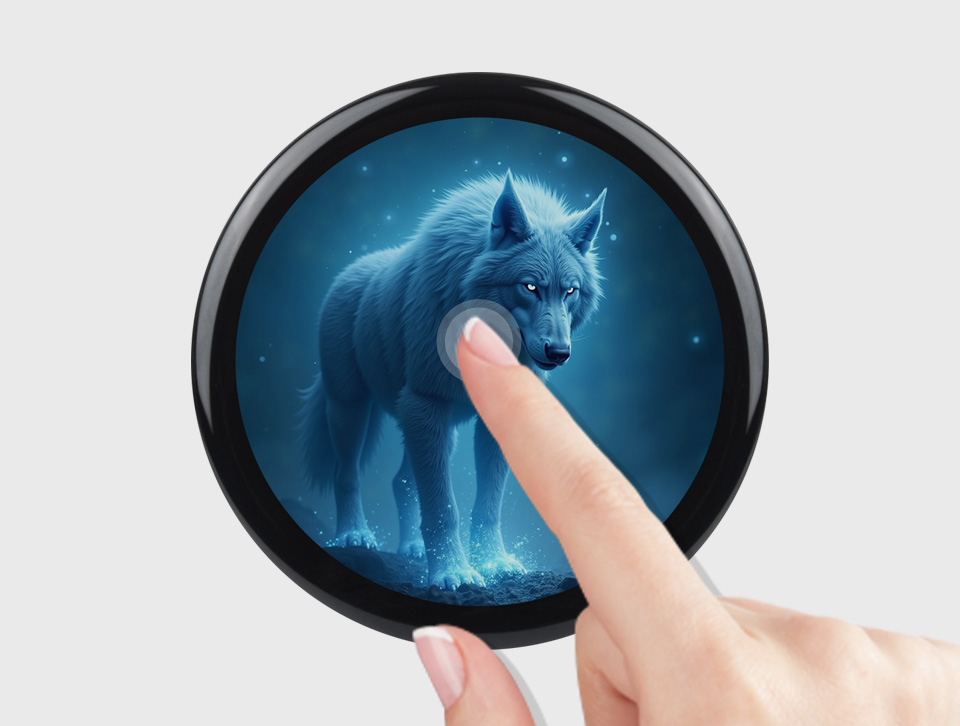

电容式 5 点触摸

轻轻触控，所见即所得，灵活操作畅享多点 UI 交互
通过 I2C 信号，引出触摸功能，支持 5 点触摸

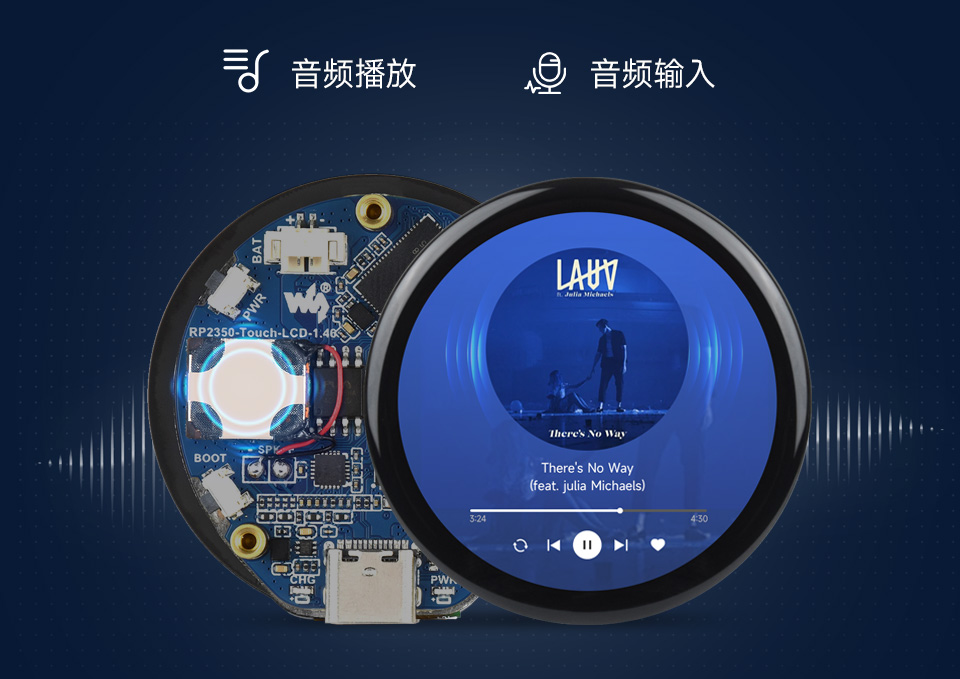

板载音频编解码芯片

可支持高质量音频处理，提供清晰、优质的音频输入和输出

独特的双核、双架构

RP2350 独特的双核、双架构功能允许用户在一对行业标准的
Arm Cortex-M33 内核和一对开放硬件 Hazard3 内核之间进行切换，
使开发人员能够在稳定、支持良好的环境中尝试 RISC-V 架构

支持 C/C++，MicroPython，Arduino

配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

资源简介

RP2350B
双核、双架构处理器，高达 150MHz 的运行频率
QMI8658
六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
1.27mm 排针接口
预留 20PIN 排针，引出 GPIO 等功能引脚
RTC 时钟芯片
PCF85063 RTC 时钟
电池充电管理芯片
麦克风
RTC 电池接口
接入可充电的 RTC 电池 (SH1.0)
电源指示灯
USB Type-C 接口
可以用于下载程序，并且支持 USB1.1 主机和从设备

充电指示灯
在连接系统电池时，充电为常亮，充满熄灭
(未连接系统电池时，状态不定)
BOOT 按键
复位时按下，进入下载模式
ES8311
低功耗音频编解码芯片
16MB Flash
喇叭
PWR 按键
可控制电源通断，支持自定义功能
系统电池接口
MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电
Micro SD 卡槽
功放芯片

接口定义

引出多种接口，方便扩展开发，灵活性更高

产品尺寸

无盖板版本

带盖板版本

Pico 选型对比

产品	稳压芯片	USB	Flash	锂电池口	特性
RP2350 主芯片
Pico 2	DC-DC, 800mA	Micro USB	4MB	-	-
Pico 2 W	DC-DC, 800mA	Micro USB	4MB	-	Wi-Fi, 蓝牙
Pico 2 WH	DC-DC, 800mA	Micro USB	4MB	-	Wi-Fi, 蓝牙
CAN 版	DC-DC, 2000mA	Type-C	4MB	-	CAN 接口
Type-A 版	LDO, 500mA	Type-A	4MB	-	-
Type-C 版	LDO, 800mA	Type-C	4MB	-	-
微型版	LDO, 800mA	分体式 Type-C	4MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
RGB 矩阵版	LDO, 800mA	Type-C	16MB	-	板载 8 × 8 RGB LED 矩阵
网口版	LDO, 800mA	Type-C	4MB	-	带网口
USB 口版	LDO, 500mA	Type-C，Type-A	2MB	-	板载 PIO-USB Type-A 接口
核心版	LDO, 800mA	分体式 Type-C	16MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
无线升级版	LDO, 800mA	Type-C	16MB	-	Wi-Fi、蓝牙
1.43" 圆形触摸 AMOLED 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	1.43 英寸 AMOLED 触摸屏
1.64" 圆角触摸 AMOLED 版	DC-DC，2000mA	Type-C	16MB	支持(边充边放)	1.64 英寸 AMOLED 触摸屏
1.8" 圆角触摸 AMOLED 版	DC-DC，2000mA LDO，300mA	Type-C	16MB	支持(边充边放)	1.8 英寸 AMOLED 触摸屏
2.41" 触摸 AMOLED 版	DC-DC,2000mA	Type-C	16MB	支持(边充边放)	2.41 英寸 AMOLED 触摸屏
0.96" LCD 版	DC-DC, 2000mA	Type-C	4MB	支持(边充边放)	0.96 英寸 IPS
1.28" 圆形 LCD 版	LDO, 300mA	Type-C	4MB	支持(边充边放)	1.28 英寸 IPS
1.28" 圆形触摸 LCD 版	LDO, 300mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏
1.46" 圆形触摸 LCD 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	1.46 英寸触摸屏
1.47" LCD 版	LDO, 300mA	Type-C	16MB	-	1.47 英寸 IPS
1.47" LCD USB 版	LDO, 300mA	Type-A	16MB	-	1.47 英寸 IPS
1.69" 圆角触摸 LCD 版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.69 英寸触摸屏
2" 圆角触摸 LCD 版	DC-DC,2000mA	Type-C	16MB	支持(边充边放)	2 英寸触摸屏
2.1" 圆形触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	2.1 英寸触摸屏
2.1" 圆形触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	2.1 英寸 2.5D 曲面触摸屏
2.8" 触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	2.8 英寸 IPS 触摸屏
2.8" 圆形触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	2.8 英寸 RGB 接口 IPS 触摸屏
3.49" 触摸 LCD 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	3.49 英寸 IPS 触摸屏
4" 圆角 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	4 英寸 RGB 接口 IPS 屏
4" 圆角触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	4 英寸 RGB 接口 IPS 触摸屏
4.3" 圆角触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	4.3 英寸 RGB 接口 IPS 触摸屏
升级版	DC-DC, 2000mA	Type-C	4MB/16MB	支持(边充边放)	-
DVI 接口版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
RP2040 主芯片
Pico W	DC-DC, 3000mA	Micro USB	2MB	-	带 WIFI
Pico WH	DC-DC, 3000mA	Micro USB	2MB	-	带 WIFI
Pico	DC-DC, 800mA	Micro USB	2MB	-	-
Pico H	DC-DC, 800mA	Micro USB	2MB	-	-
Type-A 版	LDO, 500mA	Type-A	4MB	-	-
Type-C 版	LDO, 800mA	Type-C	2MB	-	-
微型版	LDO, 500mA	分体式 Type-C	2MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
RBG 矩阵版	LDO, 500mA	Type-C	2MB	-	板载 5 × 5 RGB LED 矩阵
网口版	LDO, 500mA	Type-C	4MB	-	带网口
蓝牙版	LDO, 300mA	分体式 Type-C	2MB	-	支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口
0.99" 圆形 LCD 带外壳版	LDO, 500mA	Type-C	2MB	-	0.99 英寸 IPS，CNC 金属外壳
1.28" 圆形 LCD 版	LDO, 300mA	Type-C	2MB	支持(边充边放)	1.28 英寸 IPS
1.28" 圆形 LCD 带外壳版	LDO, 300mA	Type-C	2MB	支持(边充边放)	1.28 英寸 IPS，CNC 金属外壳
1.28" 圆形触摸 LCD 版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏
1.28" 圆形触摸 LCD 带外壳版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏，CNC 金属外壳
1.69" 圆角触摸 LCD	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.69 英寸触摸屏
0.96" LCD 版	DC-DC, 2000mA	Type-C	2MB	支持(边充边放)	0.96 英寸 IPS
升级版	DC-DC, 2000mA	Type-C	4MB/16MB	支持(边充边放)	-
DVI 接口版	LDO, 300mA	Type-C	16MB	支持(边充边放)	板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
摄像头 LCD 版	-	Type-C	16MB	-	板载灰度摄像头、1.14 英寸 IPS
