RP2350
1.64 英寸 AMOLED 屏开发板

内置 CO5300 显示驱动芯片和 FT3168 电容触摸芯片

产品特性

本产品是一款微雪 (Waveshare) 设计的高性能、高集成的微控制器开发板。在较小的板型下，板载了 1.64 英寸电容高清 AMOLED 屏、六轴传感器 (三轴加速度计与三轴陀螺仪)、RTC 和 Micro SD 卡槽等外设，便于开发和集成到产品中。

采用 Raspberry Pi 设计的 RP2350A 微控制器芯片
独特的双核、双架构，搭载了双核 ARM Cortex-M33 处理器和双核 Hazard3 RISC-V 处理器，时钟运行频率均高达 150MHz，支持用户在两种架构间灵活切换
内置 520KB 的 SRAM 和 16MB 的片上 Flash
采用 Type-C 接口，无需纠结正反插
板载 1.64 英寸电容触摸高清 AMOLED 屏，280 × 456 分辨率，16.7M 彩色，能清晰地显示彩色图片
内置 CO5300 驱动芯片和 FT3168 电容触控芯片，分别使用 QSPI 和 I2C 接口通信
板载锂电池充放电接口，有利于移动场景使用
支持 USB1.1 主机和从设备
支持低功耗睡眠和休眠模式
可通过 USB 识别为大容量存储器进行拖放式下载程序
引出 17 个多功能的 GPIO 引脚
2 个 I2C、2 个 UART、3 个 12 位 ADC 以及 13 个可控 PWM 通道
精确的片上时钟和定时器
温度传感器
片上加速浮点库
12 个可编程 I/O (PIO) 状态机，用于自定义外设支持

AMOLED 屏幕参数

显示面板	AMOLED	显示尺寸	1.64 英寸
显示分辨率	280 × 456 像素	显示颜色	16.7M
显示亮度	350cd/㎡	对比度	60000:1
通信接口	QSPI	驱动 IC	CO5300
触控	支持	触控 IC	FT3168

应用场景

RP2350-Touch-AMOLED-1.64-M 英寸液晶开发板30 个多功能 GPIO 引脚

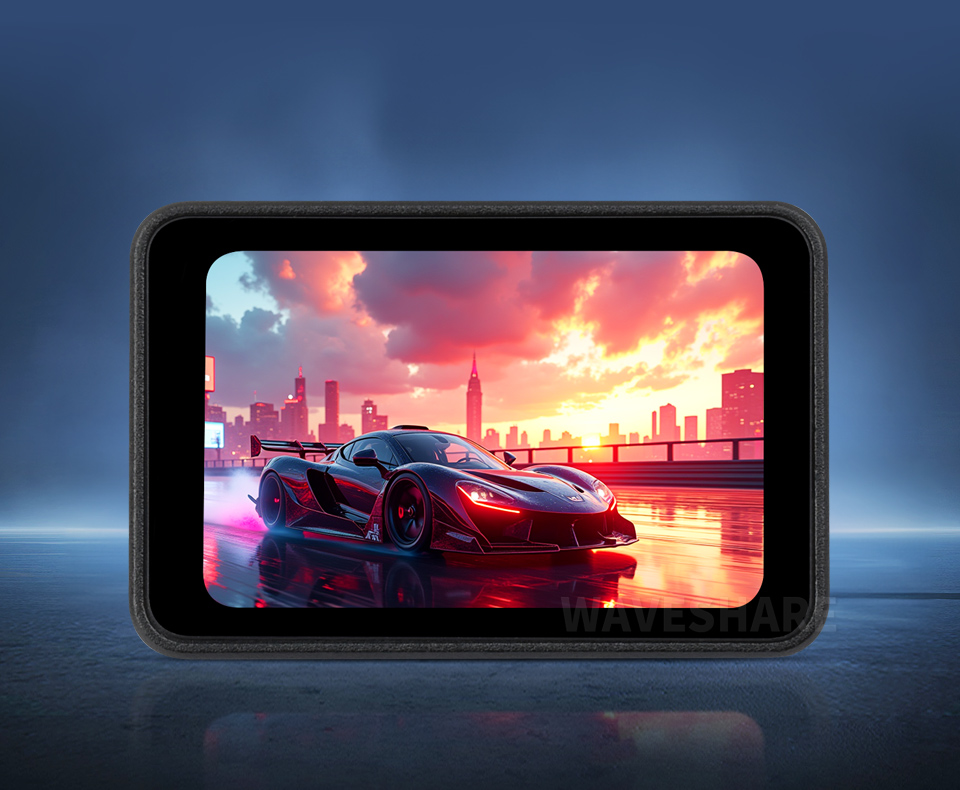

AMOLED 屏幕

AMOLED 被称为下一代的显示技术，相比传统的 LCD 屏幕，拥有更为精准的控光能力，呈现出更细腻的色彩、更多的细节，影像画面更为生动

RP2350-Touch-AMOLED-1.64-M 英寸液晶开发板板载 1.28 英寸 LCD 屏

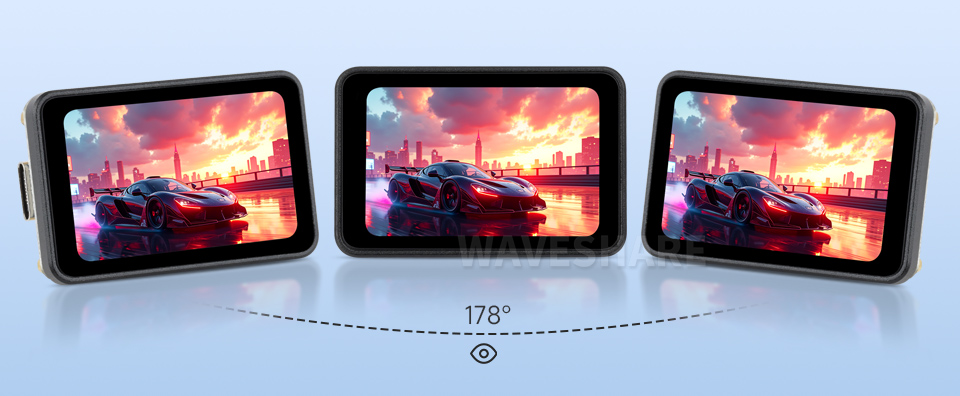

178° 广视角

出色的显示性能，16.7M 彩色，可视角度广

独特的双核、双架构

RP2350A 独特的双核、双架构功能允许用户在一对行业标准的
Arm Cortex-M33 内核和一对开放硬件 Hazard3 内核之间进行切换，
使开发人员能够在稳定、支持良好的环境中尝试 RISC-V 架构

三个ESP32-S3 4 英寸电容触控屏开发板并列，并展示不同视角及IPS屏幕软件

支持 C/C++、MicroPython、
Arduino

配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

资源简介

RST 按键
4 × 铜柱 (M2 × 4 + 3)
W25Q128JVSIQ
16MB NOR-Flash
RP2350A
双核、双架构处理器，时钟运行频率均高达 150MHz
Micro SD 卡槽
QMI8658
六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计

MX1.25 锂电池接口
MX1.25 2P 连接器，可用于接入 3.7V 锂电池，支持充放电
BOOT 按键
充电指示灯
Type-C 接口
可用于下载程序，并支持 USB1.1 主机和从设备
电源指示灯

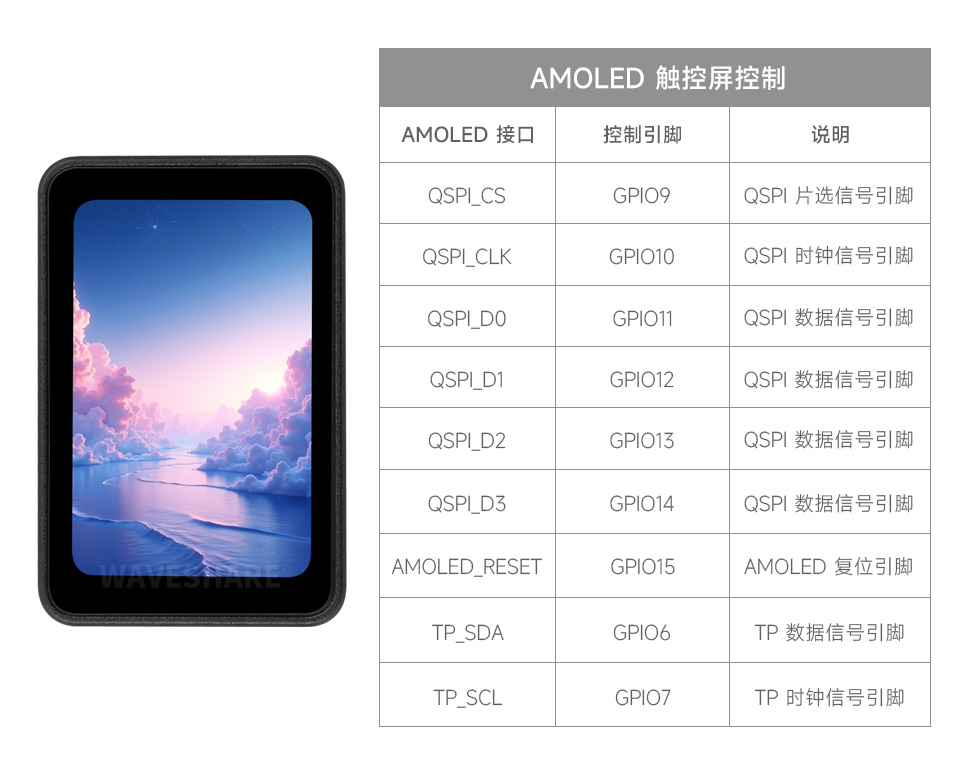

接口定义

引出多种接口，方便扩展开发，灵活性更强

产品尺寸

Pico 选型对比

产品	稳压芯片	USB	Flash	锂电池口	特性
RP2350 主芯片
Pico 2	DC-DC, 800mA	Micro USB	4MB	-	-
Pico 2 W	DC-DC, 800mA	Micro USB	4MB	-	Wi-Fi, 蓝牙
Pico 2 WH	DC-DC, 800mA	Micro USB	4MB	-	Wi-Fi, 蓝牙
CAN 版	DC-DC, 2000mA	Type-C	4MB	-	CAN 接口
Type-A 版	LDO, 500mA	Type-A	4MB	-	-
Type-C 版	LDO, 800mA	Type-C	4MB	-	-
微型版	LDO, 800mA	分体式 Type-C	4MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
网口版	LDO, 800mA	Type-C	4MB	-	带网口
USB 口版	LDO, 500mA	Type-C，Type-A	2MB	-	板载 PIO-USB Type-A 接口
核心版	LDO, 800mA	分体式 Type-C	16MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
1.43" 圆形触摸 AMOLED 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	1.43 英寸 AMOLED 触摸屏
1.64" 圆角触摸 AMOLED 版	DC-DC，2000mA	Type-C	16MB	支持(边充边放)	1.64 英寸 AMOLED 触摸屏
1.8" 圆角触摸 AMOLED 版	DC-DC，2000mA LDO，300mA	Type-C	16MB	支持(边充边放)	1.8 英寸 AMOLED 触摸屏
2.41" 触摸 AMOLED 版	DC-DC,2000mA	Type-C	16MB	支持(边充边放)	2.41 英寸 AMOLED 触摸屏
1.28" 圆形 LCD 版	LDO, 300mA	Type-C	4MB	支持(边充边放)	1.28 英寸 IPS
1.28" 圆形触摸 LCD 版	LDO, 300mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏
1.47" LCD 版	LDO, 300mA	Type-C	16MB	-	1.47 英寸 IPS
1.47" LCD USB 版	LDO, 300mA	Type-A	16MB	-	1.47 英寸 IPS
1.69" 圆角触摸 LCD 版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.69 英寸触摸屏
2" 圆角触摸 LCD 版	DC-DC,2000mA	Type-C	16MB	支持(边充边放)	2 英寸触摸屏
2.8" 触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	2.8 英寸 IPS 触摸屏
2.8" 圆形触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	2.8 英寸 RGB 接口 IPS 触摸屏
0.96" LCD 版	DC-DC, 2000mA	Type-C	4MB	支持(边充边放)	0.96 英寸 IPS
升级版	DC-DC, 2000mA	Type-C	4MB/16MB	支持(边充边放)	-
DVI 接口版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
RP2040 主芯片
Pico W	DC-DC, 3000mA	Micro USB	2MB	-	带 WIFI
Pico WH	DC-DC, 3000mA	Micro USB	2MB	-	带 WIFI
Pico	DC-DC, 800mA	Micro USB	2MB	-	-
Pico H	DC-DC, 800mA	Micro USB	2MB	-	-
Type-A 版	LDO, 500mA	Type-A	4MB	-	-
Type-C 版	LDO, 800mA	Type-C	2MB	-	-
微型版	LDO, 500mA	分体式 Type-C	2MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
RBG 矩阵版	LDO, 500mA	Type-C	2MB	-	板载 5 × 5 RGB LED 矩阵
网口版	LDO, 500mA	Type-C	4MB	-	带网口
蓝牙版	LDO, 300mA	分体式 Type-C	2MB	-	支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口
0.99" 圆形 LCD 带外壳版	LDO, 500mA	Type-C	2MB	-	0.99 英寸 IPS，CNC 金属外壳
1.28" 圆形 LCD 版	LDO, 300mA	Type-C	2MB	支持(边充边放)	1.28 英寸 IPS
1.28" 圆形 LCD 带外壳版	LDO, 300mA	Type-C	2MB	支持(边充边放)	1.28 英寸 IPS，CNC 金属外壳
1.28" 圆形触摸 LCD 版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏
1.28" 圆形触摸 LCD 带外壳版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏，CNC 金属外壳
1.69" 圆角触摸 LCD	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.69 英寸触摸屏
0.96" LCD 版	DC-DC, 2000mA	Type-C	2MB	支持(边充边放)	0.96 英寸 IPS
升级版	DC-DC, 2000mA	Type-C	4MB/16MB	支持(边充边放)	-
DVI 接口版	LDO, 300mA	Type-C	16MB	支持(边充边放)	板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
摄像头 LCD 版	-	Type-C	16MB	-	板载灰度摄像头、1.14 英寸 IPS
