RP2350 2.8 寸触摸圆形屏 LCD 屏开发板 双核双架构 480×480 分辨率 RGB 接口 基于 RP2350B

板载QMI8658六轴传感器，内置520KB SRAM和16MB Flash，Micro SD卡槽，板载多种外设接口
价格
原价
型号
RP2350-Touch-LCD-2.8C
SKU
31792
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

RP2350-GEEK RP2350-CAN RP2350-USB-A RP2350-Zero RP2350-ETH RP2350-One RP2350-Plus RP2350-PiZero RP2350-Tiny Core2350B 核心板 2.8寸圆形触摸LCD屏RGB接口 2.8寸触摸屏LCD 2.41寸触摸屏AMOLED带外壳 2.41寸触摸屏AMOLED 2寸触摸屏LCD 1.8寸触摸屏AMOLED不带电池 1.8寸触摸屏AMOLED带电池 1.69寸触摸屏LCD 1.64寸触摸屏AMOLED带排针 1.47寸LCD 1.47寸LCD带排针 1.47寸LCD USB接口 1.47寸LCD USB接口带排针 1.43寸触摸屏AMOLED 1.43寸触摸屏AMOLED带外壳 1.28寸触摸屏LCD 1.28寸触摸屏LCD 带外壳 1.28寸LCD 1.28寸LCD 带外壳 0.96寸LCD
  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

RP2350
2.8 英寸圆形 LCD 屏开发板

480 × 480 分辨率，多种外设接口

RP2350 2.1 英寸电容触控屏开发板，并带有特性图标如：LX7双核处理器，2.4GHz Wi-Fi，蓝牙BLE5，板载天线，屏幕尺寸，5点触控，分辨率，262K彩色，音频播放，PCF85063 RTC时钟，QMI8658惯性计，多种接口

产品特性

本产品是一款微雪 (Waveshare) 设计的高性能、高集成的微控制器开发板。集成大容量 Flash，板载 2.8 英寸 LCD 屏，可流畅运行 LVGL 等 GUI 界面程序，结合多种外设接口，是快速开发基于 RP2350 的 HMI 应用的理想选择。

  • 采用 Raspberry Pi 设计的 RP2350B 微控制器芯片
  • 独特的双核、双架构，搭载了双核 ARM Cortex-M33 处理器和双核 Hazard3 RISC-V 处理器，时钟运行频率均高达 150MHz，支持用户在两种架构间灵活切换
  • 内置 520KB 的 SRAM 和 16MB 的片上 Flash
  • 板载 2.8 英寸 LCD 屏，480 × 480 分辨率
  • 支持 I2C 接口控制触摸，支持中断
  • 支持 USB1.1 主机和从设备
  • 支持低功耗睡眠和休眠模式
  • 可通过 USB 识别为大容量存储器进行拖放式下载程序
  • 板载 QMI8658 六轴传感器、RTC 时钟传感器、Micro SD 卡槽和电池充电管理模块等
  • 精确的片上时钟和定时器
  • 温度传感器
  • 片上加速浮点库
  • 12 个可编程 I/O (PIO) 状态机，用于自定义外设支持

显示屏参数

显示面板 IPS 显示尺寸 2.8 英寸
显示分辨率 480 × 480 对比度 1200:1
通信接口 RGB 显示 IC ST7701
触控接口 I2C 触控 IC GT911

应用场景

RP2350 2.1 英寸电容触控屏开发板的应用场景，分别介绍了多元输出场景，HMI人机界面场景，和LVGL GUI开发场景

显示面板

出色的显示性能，160° 可视角度

三个RP2350 2.1 英寸电容触控屏开发板并列，并展示不同视角及IPS屏幕软件

独特的双核、双架构

RP2350 独特的双核、双架构功能允许用户在一对行业标准的
Arm Cortex-M33 内核和一对开放硬件 Hazard3 内核之间进行切换，
使开发人员能够在稳定、支持良好的环境中尝试 RISC-V 架构

RP2350-PiZero 迷你开发板 15 个多功能 GPIO 引脚

支持 C/C++，MicroPython，
Arduino

配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

RP2350 2.1 英寸电容触控屏开发板的应用场景，分别介绍了多元输出场景，HMI人机界面场景，和LVGL GUI开发场景 RP2350 2.1 英寸电容触控屏开发板的应用场景，分别介绍了多元输出场景，HMI人机界面场景，和LVGL GUI开发场景 RP2350 2.1 英寸电容触控屏开发板的应用场景，分别介绍了多元输出场景，HMI人机界面场景，和LVGL GUI开发场景

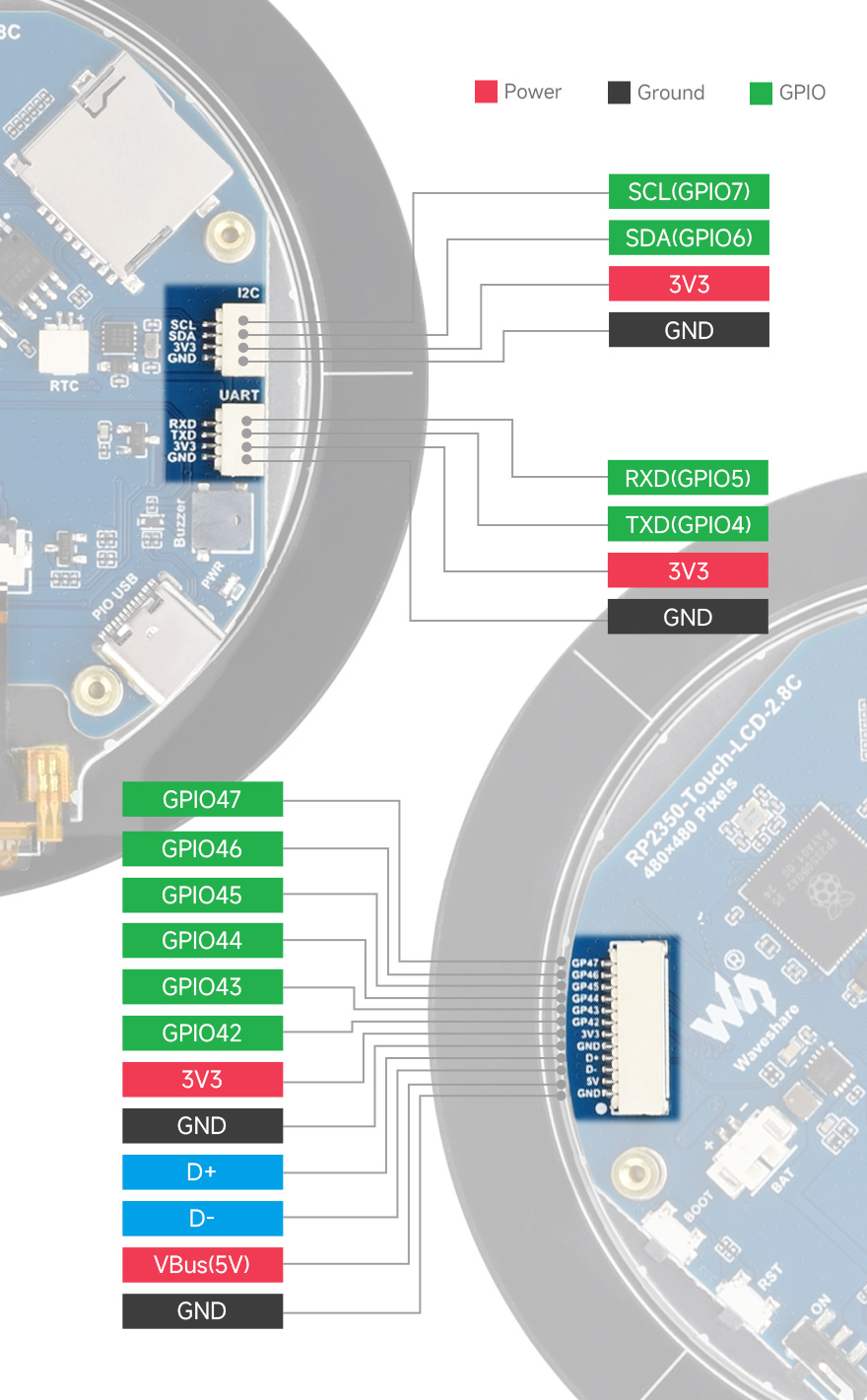

支持扩展多种外设

可通过 GPIO、UART 和 I2C 等接口接入更多扩展设备

RP2350 2.1 英寸电容触控屏开发板引脚资源介绍

资源简介

2.1 英寸电容触控屏开发板资源简介
  1. RP2350B

    双核、双架构处理器，时钟运行频率均高达 150MHz

  2. 16MB Flash

  3. PSRAM 预留焊盘
  4. Micro SD 卡槽
  5. RTC 电池接口

    接入可充电的 RTC 电池

  6. PCF85063

    RTC 时钟芯片

  7. I2C 接口

    内接其他芯片，仅允许外接 I2C 设备，不可映射为其他功能

  8. UART 接口
  9. 蜂鸣器
  10. 电源指示灯
  11. PIO-USB Type-C 接口

    可通过 PIO 作为 USB 主机或者从机

  1. USB Type-C 接口

    用于下载程序，且支持 USB1.1 主机和从设备

  2. ME6217C33M5G

    低压降 LDO，电流 (Max) 800mA

  3. 充电指示灯

    在连接系统电池时，充电为常亮，充满熄灭
    (未连接系统电池时，状态不定)

  4. 电池供电控制开关
  5. RESET 按键
  6. BOOT 按键
  7. 系统电池接口

    MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电

  8. ETA6096

    高效锂电池充电芯片

  9. QST 姿态传感器
  10. 12PIN 多功能接口

产品尺寸

RP2350 2.1 英寸电容触控屏开发板产品尺寸

Pico 选型对比

产品 稳压芯片 USB Flash 锂电池口 特性
RP2350 主芯片
pico 2树莓派原版
Pico 2 		DC-DC, 800mA Micro USB 4MB - -
pico 2 W树莓派原版
Pico 2 W 		DC-DC, 800mA Micro USB 4MB - Wi-Fi, 蓝牙
pico 2 W树莓派原版
Pico 2 WH 		DC-DC, 800mA Micro USB 4MB - Wi-Fi, 蓝牙
pico微雪Type-A 版
CAN 版 		DC-DC, 2000mA Type-C 4MB - CAN 接口
pico微雪Type-A 版
Type-A 版 		LDO, 500mA Type-A 4MB - -
pico微雪Type-C 版
Type-C 版 		LDO, 800mA Type-C 4MB - -
pico微雪微型版
微型版 		LDO, 800mA 分体式 Type-C 4MB - 分体式设计，可通过 FPC 引出 Type-C 接口
pico网口版
网口版 		LDO, 800mA Type-C 4MB - 带网口
pico网口版
USB 口版 		LDO, 500mA Type-C，Type-A 2MB - 板载 PIO-USB Type-A 接口
pico网口版
核心版 		LDO, 800mA 分体式 Type-C 16MB - 分体式设计，可通过 FPC 引出 Type-C 接口
RP2350 圆形触摸 AMOLED 版带外壳
1.43" 圆形触摸 AMOLED 版 		DC-DC, 2000mA Type-C 16MB 支持(边充边放) 1.43 英寸 AMOLED
触摸屏
RP2350 圆形触摸 LCD 版带外壳
1.64" 圆角触摸 AMOLED 版 		DC-DC，2000mA Type-C 16MB 支持(边充边放) 1.64 英寸
AMOLED
触摸屏
RP2350 圆形触摸 LCD 版带外壳
1.8" 圆角触摸 AMOLED 版 		DC-DC，2000mA
LDO，300mA 		Type-C 16MB 支持(边充边放) 1.8 英寸
AMOLED
触摸屏
RP2350 圆形触摸 AMOLED 版带外壳
2.41" 触摸 AMOLED 版 		DC-DC,2000mA Type-C 16MB 支持(边充边放) 2.41 英寸
AMOLED
触摸屏
RP2350 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形 LCD 版 		LDO, 300mA Type-C 4MB 支持(边充边放) 1.28 英寸 IPS
RP2350 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形触摸 LCD 版 		LDO, 300mA Type-C 16MB 支持(边充边放) 1.28 英寸
触摸屏
RP2350 1.47 LCD 版
1.47" LCD 版 		LDO, 300mA Type-C 16MB - 1.47 英寸 IPS
RP2350 1.47 LCD USB版
1.47" LCD USB 版 		LDO, 300mA Type-A 16MB - 1.47 英寸 IPS
RP2350 圆形触摸 LCD 版带外壳
1.69" 圆角触摸 LCD 版 		LDO, 500mA Type-C 16MB 支持(边充边放) 1.69 英寸
触摸屏
RP2350 圆形触摸 LCD 版带外壳
2" 圆角触摸 LCD 版 		DC-DC,2000mA Type-C 16MB 支持(边充边放) 2 英寸
触摸屏
RP2350 圆形触摸 LCD 版带外壳
2.8" 触摸 LCD 版 		LDO, 800mA Type-C 16MB 支持(边充边放) 2.8 英寸
IPS 触摸屏
RP2350 圆形触摸 LCD 版带外壳
2.8" 圆形触摸 LCD 版 		LDO, 800mA Type-C 16MB 支持(边充边放) 2.8 英寸
RGB 接口
IPS 触摸屏
pico微雪LCD 版
0.96" LCD 版 		DC-DC, 2000mA Type-C 4MB 支持(边充边放) 0.96 英寸 IPS
pico微雪升级版
升级版 		DC-DC, 2000mA Type-C 4MB/16MB 支持(边充边放) -
pico微雪升级版
DVI 接口版 		DC-DC, 2000mA Type-C 16MB 支持(边充边放) 板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
RP2040 主芯片
pico树莓派原版
Pico W 		DC-DC, 3000mA Micro USB 2MB - 带 WIFI
pico树莓派原版
Pico WH 		DC-DC, 3000mA Micro USB 2MB - 带 WIFI
pico树莓派原版
Pico 		DC-DC, 800mA Micro USB 2MB - -
pico树莓派原版
Pico H 		DC-DC, 800mA Micro USB 2MB - -
pico微雪Type-A 版
Type-A 版 		LDO, 500mA Type-A 4MB - -
pico微雪Type-C 版
Type-C 版 		LDO, 800mA Type-C 2MB - -
pico微雪微型版
微型版 		LDO, 500mA 分体式
Type-C		 2MB - 分体式设计，可通过 FPC 引出 Type-C 接口
pico微雪 RBG 矩阵版
RBG 矩阵版 		LDO, 500mA Type-C 2MB - 板载 5 × 5 RGB LED 矩阵
pico微雪网口版
网口版 		LDO, 500mA Type-C 4MB - 带网口
pico微雪蓝牙版
蓝牙版 		LDO, 300mA 分体式
Type-C		 2MB - 支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口
RP2040 微控制器开发板 0.99 圆形 LCD 版
0.99" 圆形 LCD
带外壳版 		LDO, 500mA Type-C 2MB - 0.99 英寸 IPS，CNC 金属外壳
RP2040 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形 LCD 版 		LDO, 300mA Type-C 2MB 支持(边充边放) 1.28 英寸 IPS
RP2040 微控制器开发板 1.28'' 圆形 LCD 带外壳版
1.28" 圆形 LCD
带外壳版 		LDO, 300mA Type-C 2MB 支持(边充边放) 1.28 英寸 IPS，CNC 金属外壳
RP2040 圆形触摸 LCD 版
1.28" 圆形触摸 LCD 版 		LDO, 500mA Type-C 16MB 支持(边充边放) 1.28 英寸触摸屏
RP2040 圆形触摸 LCD 版带外壳
1.28" 圆形触摸 LCD
带外壳版 		LDO, 500mA Type-C 16MB 支持(边充边放) 1.28 英寸触摸屏，CNC 金属外壳
RP2040 圆形触摸 LCD 版带外壳
1.69" 圆角触摸 LCD 		LDO, 500mA Type-C 16MB 支持(边充边放) 1.69 英寸触摸屏
pico微雪LCD 版
0.96" LCD 版 		DC-DC, 2000mA Type-C 2MB 支持(边充边放) 0.96 英寸 IPS
pico微雪升级版
升级版 		DC-DC, 2000mA Type-C 4MB/16MB 支持(边充边放) -
RP2040-PiZero
DVI 接口版 		LDO, 300mA Type-C 16MB 支持(边充边放) 板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
PICO-Cam-A
摄像头 LCD 版 		- Type-C 16MB - 板载灰度摄像头、1.14 英寸 IPS

Pico 教学视频

(更多视频，持续更新中……)

【微雪课堂】树莓派Pico系列教程1

【微雪课堂】树莓派Pico系列教程2

【微雪课堂】树莓派Pico系列教程3

【微雪课堂】树莓派Pico系列教程4

【微雪课堂】树莓派Pico系列教程5

【微雪课堂】树莓派Pico系列教程6

【微雪课堂】树莓派Pico系列教程7

【微雪课堂】树莓派Pico系列教程8

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/RP2350-Touch-LCD-2.8C

配置清单

  1. RP2350-Touch-LCD-2.8C × 1
  2. SH1.0 12PIN 连接线约 100mm × 1
  3. SH1.0 4PIN 连接线约 100mm × 2
