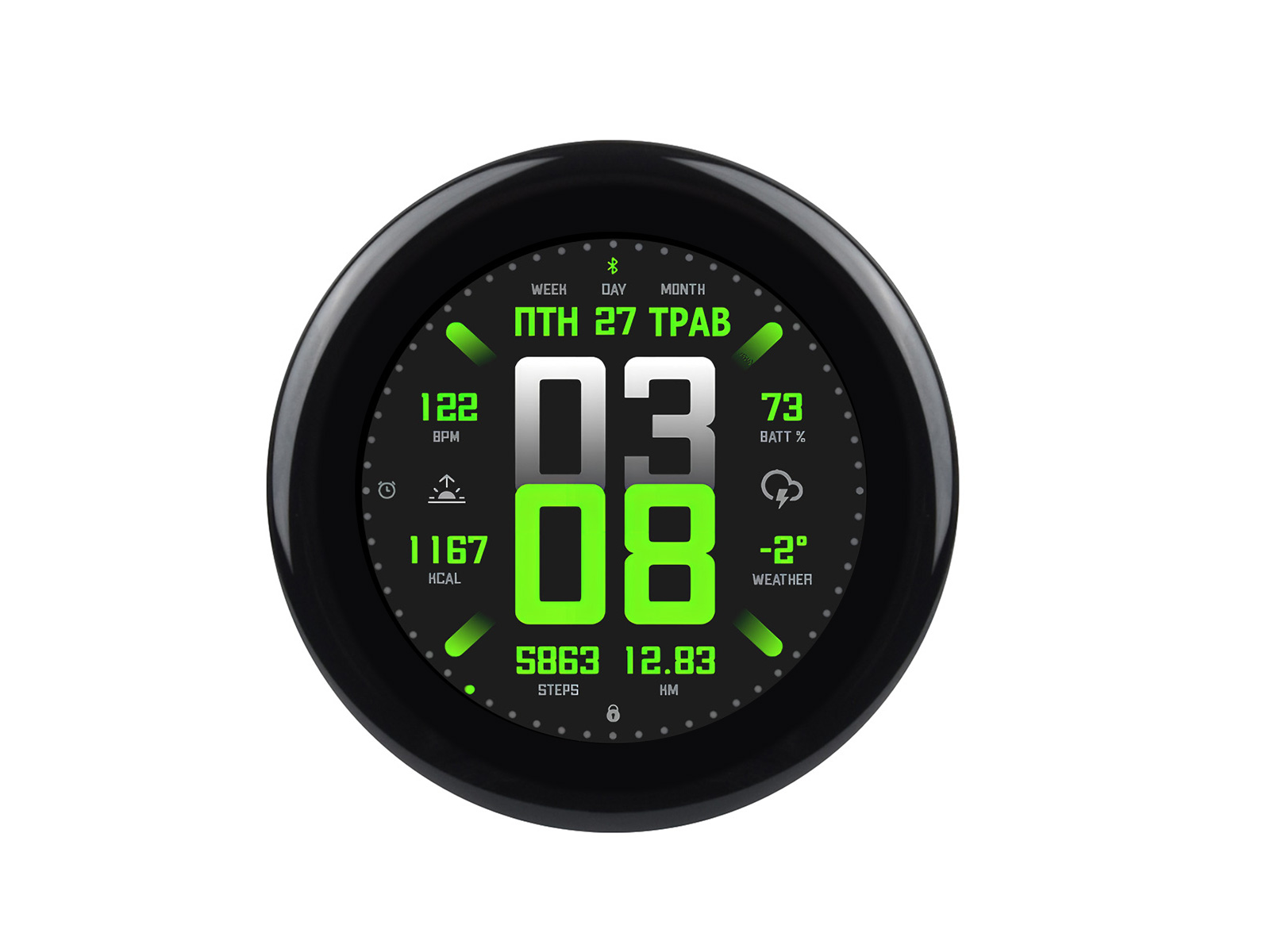

RP2350 高性能开发板 搭载 2.1 寸圆形屏触控屏开发板 2.5D 曲面触控屏版本 480×480 分辨率 65K 彩色

内置 520KB 的 SRAM 和 16MB 的片上 Flash，板载 CAN、RS485、I2C 接口，以及 IMU、RTC、Micro SD 卡槽等外设
价格
原价
型号
RP2350-Touch-LCD-2.1B
SKU
32703
品牌
Waveshare
版本选择
平面触控屏版本 2.5D 曲面触控屏版本
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 立即购买 收藏

7天无理由退换

RP2350-GEEK RP2350-CAN RP2350-USB-A RP2350-Zero RP2350-ETH RP2350-One RP2350-Plus RP2350-PiZero RP2350-Tiny Core2350B 核心板 RP2350B-Plus-W 开发板 4.3 寸触摸屏 LCD 4寸LCD 4寸触摸屏LCD 3.49 英寸 IPS 电容触摸屏 3.49 英寸 IPS 电容触摸屏 2.8寸圆形触摸LCD屏RGB接口 2.8寸触摸屏LCD 2.41寸触摸屏AMOLED 2.41寸触摸屏AMOLED带外壳 2.1寸2.5D曲面圆形触摸屏LCD 2.1寸平面触摸屏LCD 2寸触摸屏LCD带 OV5640 摄像头 2寸触摸屏LCD 1.8寸触摸屏AMOLED不带电池 1.8寸触摸屏AMOLED带电池 1.69寸触摸屏LCD 1.64寸触摸屏AMOLED带排针 1.47寸LCD 1.47寸LCD带排针 1.47寸LCD USB接口 1.47寸LCD USB接口带排针 1.46寸触摸屏LCD 1.46寸触摸屏LCD 带盖板 1.43寸触摸屏AMOLED 1.43寸触摸屏AMOLED带外壳 1.28寸触摸屏LCD 1.28寸触摸屏LCD 带外壳 1.28寸触摸屏LCD 1.28寸LCD 带外壳 0.96寸LCD RP2350 工控板工业级 8 路网络继电器 RP2350 工控板工业级 8 路网络继电器 RP2350 微型RGB开发板
  • 产品详情
  • 产品资料
  • 配置清单
加入购物车 立即购买

RP2350
2.1 英寸圆形触控屏开发板

集成 RGB 显示接口和 I2C 触控接口，多种外设接口

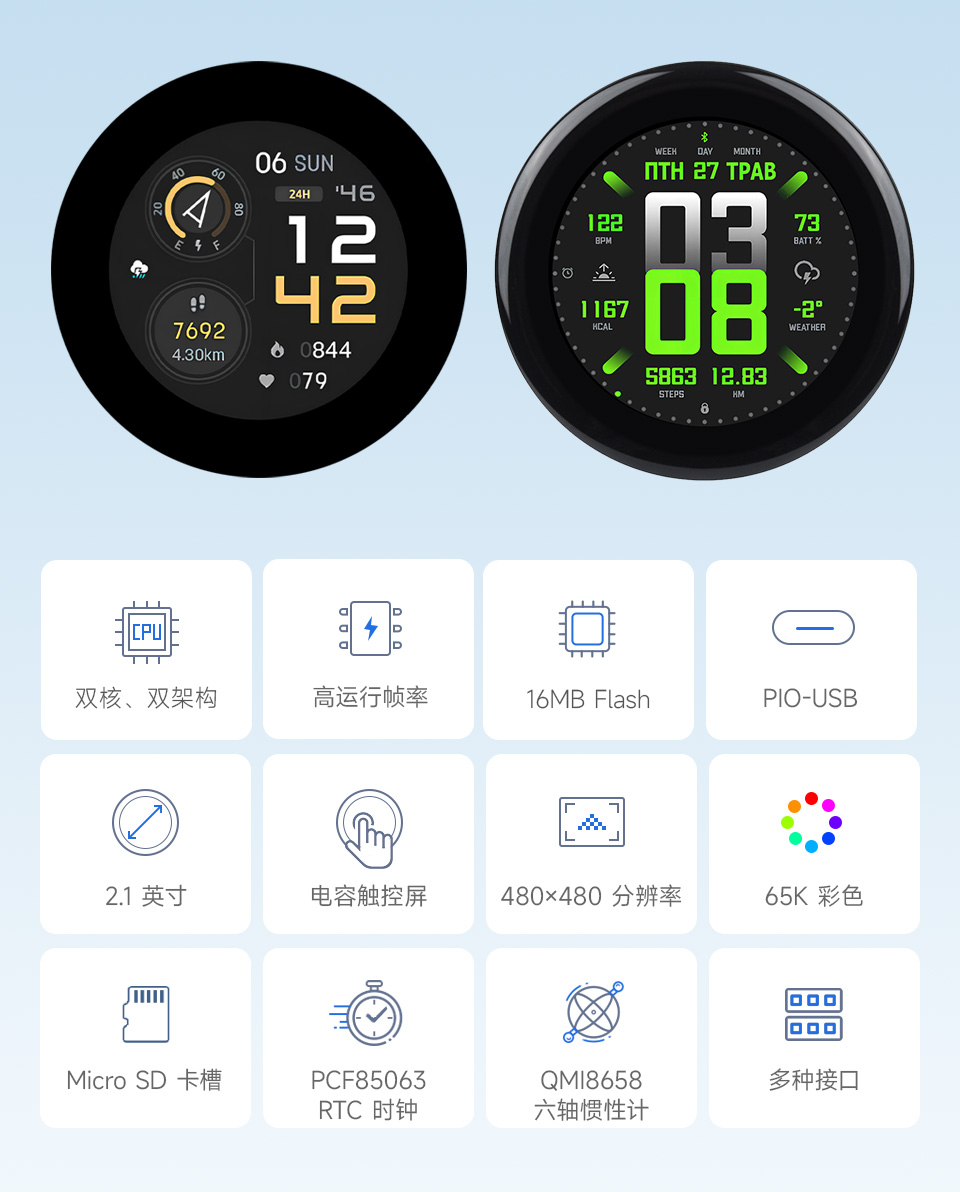

RP2350 2.1 英寸电容触控屏开发板主图并带有特性图标说明

版本选择

以下版本均带有触控功能

RP2350 2.1 英寸电容触控屏开发板平面触控屏版本
RP2350-Touch-LCD-2.1

平面触控屏版本

RP2350 2.1 英寸电容触控屏开发板2.5D 曲面触控屏版本
RP2350-Touch-LCD-2.1B

2.5D 曲面触控屏版本

LCD 屏参数

显示面板 IPS 显示尺寸 2.1 英寸
显示分辨率 480 × 480 显示颜色 65K
通信接口 SPI + RGB 显示 IC ST7701
触摸接口 I2C 触控 IC CST820
触摸类型 电容感应式 触控点数 单点触控

产品特性

本产品是一款微雪 (Waveshare) 自主设计的高性能、高集成的微控制器开发板。在较小的板型下，板载 2.1 英寸电容高清 IPS 屏、六轴传感器 (三轴加速度计与三轴陀螺仪)、RTC 和 Micro SD 卡槽等外设，便于开发和集成到产品中。

  • 采用 Raspberry Pi 设计的 RP2350B 微控制器芯片
  • 独特的双核、双架构，搭载了双核 ARM Cortex-M33 处理器和双核 Hazard3 RISC-V 处理器，时钟运行频率均高达 150MHz，支持用户在两种架构间灵活切换
  • 内置 520KB SRAM 和 16MB 片上 Flash，并预留一个 PSRAM 接口
  • 采用 Type-C 接口，无需纠结正反插
  • 板载 2.1 英寸电容触摸高清 IPS 屏，480 × 480 分辨率，65K 彩色，能清晰地显示彩色图片
  • USB1.1 主机和从设备支持
  • 支持低功耗睡眠和休眠模式
  • 可通过 USB 识别为大容量存储器进行拖放式下载程序
  • 引出 9 个多功能的 GPIO 引脚
  • 2 个 SPI、2 个 I2C、2 个 UART、5 个 12 位 ADC 以及 9 个可控 PWM 通道
  • 精确的片上时钟和定时器
  • 温度传感器
  • 片上加速浮点库
  • 12 个可编程 I/O (PIO) 状态机，用于自定义外设支持

应用场景

RP2350 2.1 英寸电容触控屏开发板的应用场景，分别介绍了多元输出场景，HMI人机界面场景，和LVGL GUI开发场景

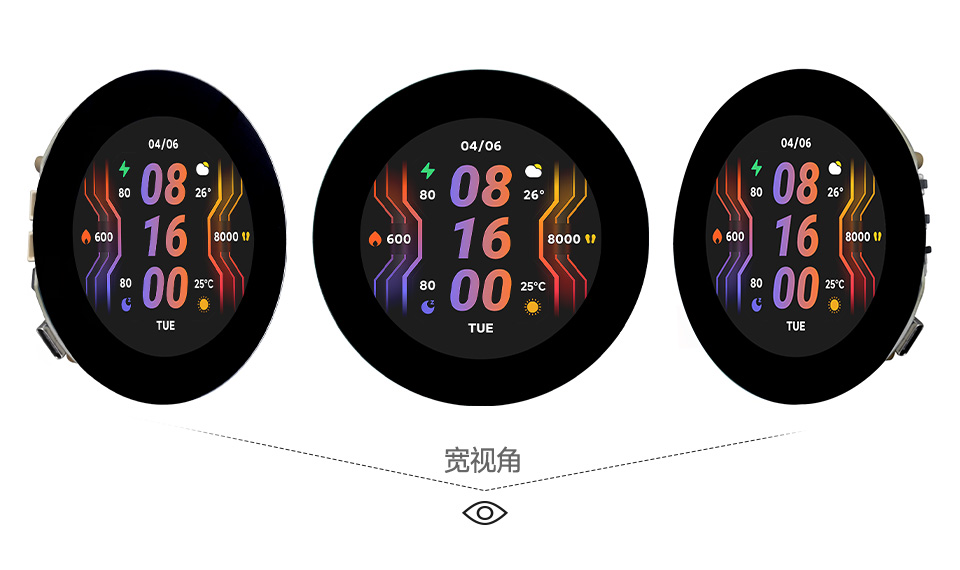

显示面板

出色的显示性能，65K 彩色，可视角度广

三个RP2350 2.1 英寸电容触控屏开发板并列，并展示不同视角及IPS屏幕软件

独特的双核、双架构

RP2350 独特的双核、双架构功能允许用户在一对行业标准的
Arm Cortex-M33 内核和一对开放硬件 Hazard3 内核之间进行切换，
使开发人员能够在稳定、支持良好的环境中尝试 RISC-V 架构

RP2350-Matrix 开发板双核、双架构

支持 C/C++、MicroPython、Arduino

配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

RP2350 2.1 英寸液晶屏开发板支持 C/C++ RP2350 2.1 英寸液晶屏开发板支持 MicroPython RP2350 2.1 英寸液晶屏开发板 Arduino IDE

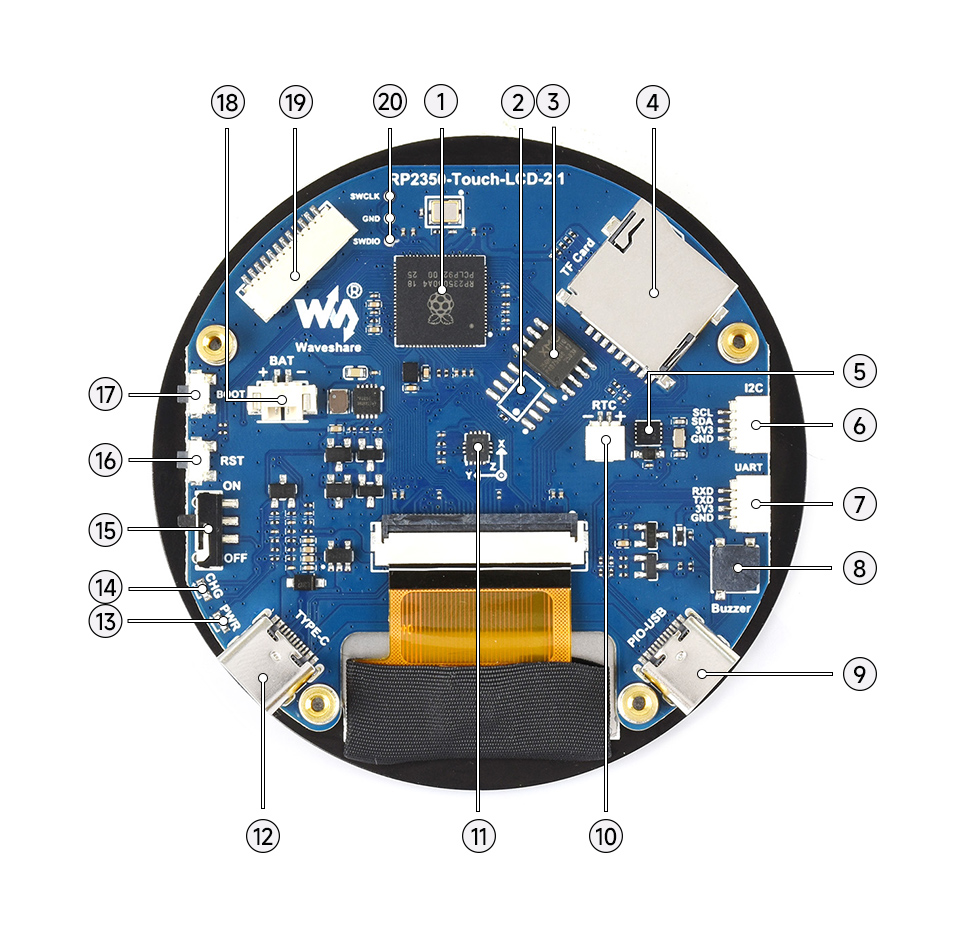

资源简介

2.1 英寸电容触控屏开发板资源简介
  1. RP2350B

    双核、双架构处理器，高达 150MHz 运行频率

  2. PSRAM 接口

    兼容主流 PSRAM 芯片，用于用户拓展升级

  3. 16MB Nor Flash
  4. Micro SD 卡座
  5. RTC 时钟芯片

    PCF85063 RTC 时钟

  6. I2C 接口

    内接其他芯片，仅允许外接 I2C 设备，不可映射为其他功能

  7. UART 接口
  8. 蜂鸣器
  9. PIO-USB 接口

    可通过 PIO 作为 USB 主机或者从机

  10. RTC 电池接口

    接入可充电的 RTC 电池

  1. QMI8658

    六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计

  2. USB Type-C 接口

    可以用于下载程序，并且支持 USB1.1 主机和从设备

  3. 电源指示灯
  4. 充电指示灯

    在连接系统电池时，充电为常亮，充满熄灭

  5. 电池供电控制开关
  6. RESET 按键
  7. BOOT 按键

    复位时按下，进入下载模式

  8. 系统电池接口

    MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电

  9. 12PIN 多功能接口
  10. DEBUG 接口

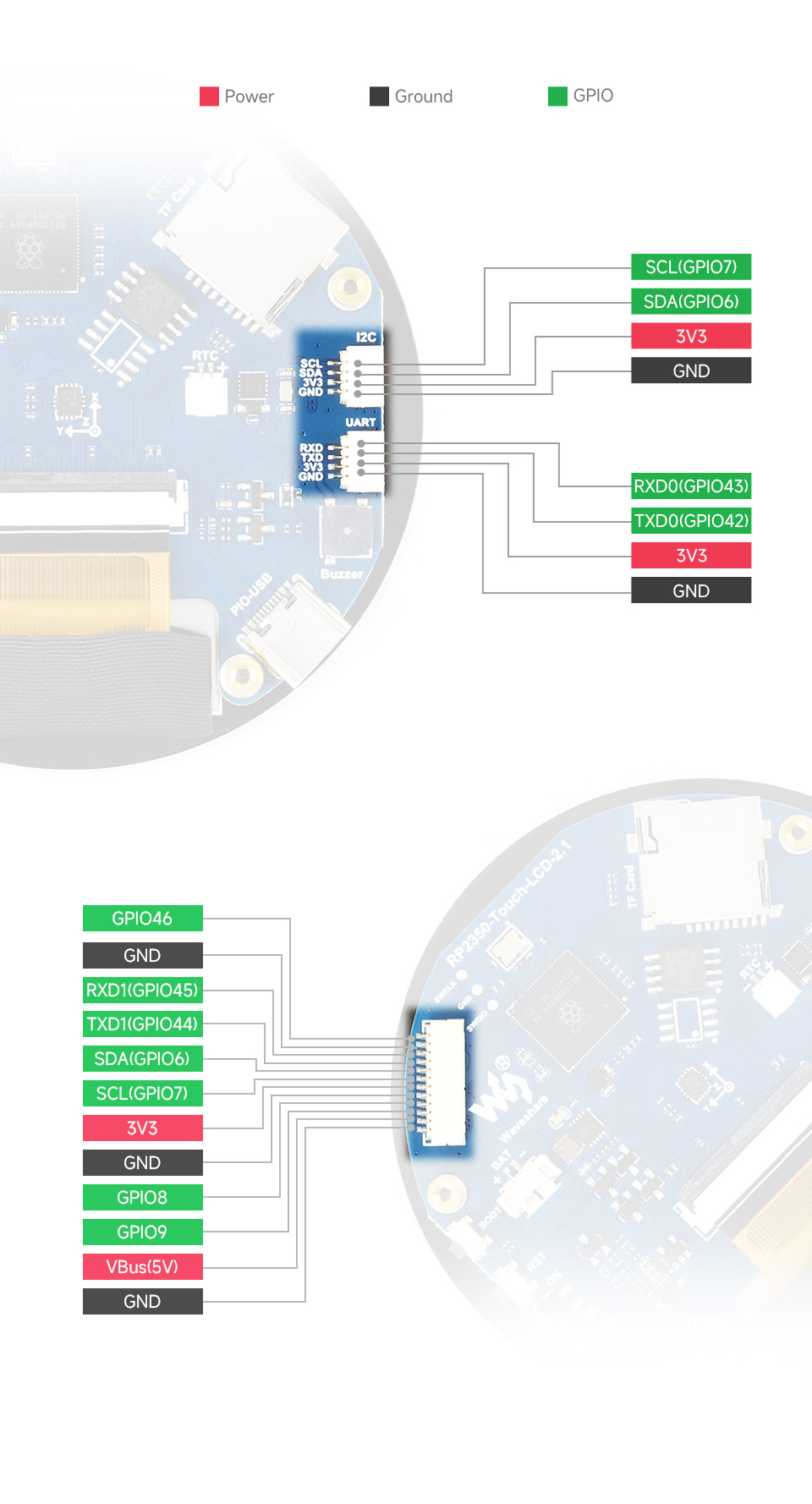

接口定义

RP2350 2.1 英寸电容触控屏开发板接口定义

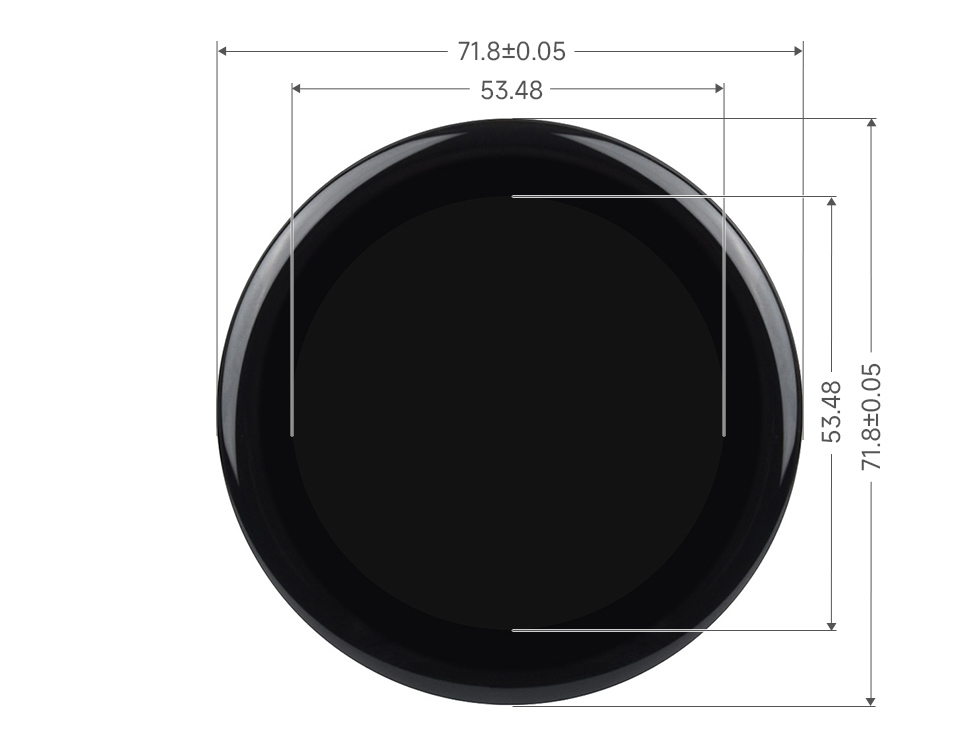

产品尺寸

平面触控屏版本

RP2350 2.1 英寸电容触控屏开发板产品尺寸

2.5D 曲面触控屏版本

RP2350 2.1 英寸电容触控屏开发板产品尺寸

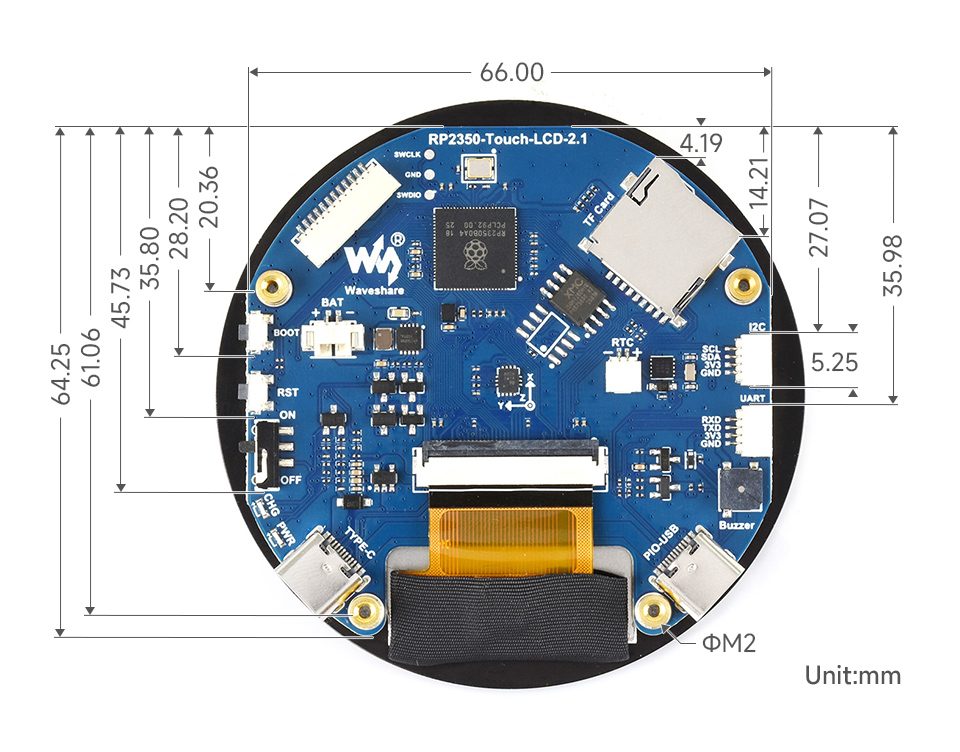

背面尺寸

RP2350 2.1 英寸电容触控屏开发板产品尺寸

Pico 选型对比

产品 稳压芯片 USB Flash 锂电池口 特性
RP2350 主芯片
pico 2树莓派原版
Pico 2 		DC-DC, 800mA Micro USB 4MB - -
pico 2 W树莓派原版
Pico 2 W 		DC-DC, 800mA Micro USB 4MB - Wi-Fi, 蓝牙
pico 2 W树莓派原版
Pico 2 WH 		DC-DC, 800mA Micro USB 4MB - Wi-Fi, 蓝牙
pico微雪Type-A 版
CAN 版 		DC-DC, 2000mA Type-C 4MB - CAN 接口
pico微雪Type-A 版
Type-A 版 		LDO, 500mA Type-A 4MB - -
pico微雪Type-C 版
Type-C 版 		LDO, 800mA Type-C 4MB - -
pico微雪微型版
微型版 		LDO, 800mA 分体式 Type-C 4MB - 分体式设计，可通过 FPC 引出 Type-C 接口
pico RGB 矩阵版
RGB 矩阵版 		LDO, 800mA Type-C 16MB - 板载 8 × 8
RGB LED 矩阵
pico网口版
网口版 		LDO, 800mA Type-C 4MB - 带网口
pico网口版
USB 口版 		LDO, 500mA Type-C，Type-A 2MB - 板载 PIO-USB Type-A 接口
pico网口版
核心版 		LDO, 800mA 分体式 Type-C 16MB - 分体式设计，可通过 FPC 引出 Type-C 接口
pico网口版
无线升级版 		LDO, 800mA Type-C 16MB - Wi-Fi、蓝牙
RP2350 圆形触摸 AMOLED 版带外壳
1.43" 圆形触摸 AMOLED 版 		DC-DC, 2000mA Type-C 16MB 支持(边充边放) 1.43 英寸 AMOLED
触摸屏
RP2350 圆形触摸 LCD 版带外壳
1.64" 圆角触摸 AMOLED 版 		DC-DC，2000mA Type-C 16MB 支持(边充边放) 1.64 英寸
AMOLED
触摸屏
RP2350 圆形触摸 LCD 版带外壳
1.8" 圆角触摸 AMOLED 版 		DC-DC，2000mA
LDO，300mA 		Type-C 16MB 支持(边充边放) 1.8 英寸
AMOLED
触摸屏
RP2350 圆形触摸 AMOLED 版带外壳
2.41" 触摸 AMOLED 版 		DC-DC,2000mA Type-C 16MB 支持(边充边放) 2.41 英寸
AMOLED
触摸屏
pico微雪LCD 版
0.96" LCD 版 		DC-DC, 2000mA Type-C 4MB 支持(边充边放) 0.96 英寸 IPS
RP2350 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形 LCD 版 		LDO, 300mA Type-C 4MB 支持(边充边放) 1.28 英寸 IPS
RP2350 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形触摸 LCD 版 		LDO, 300mA Type-C 16MB 支持(边充边放) 1.28 英寸
触摸屏
RP2350 微控制器开发板 1.46'' 圆形 LCD 版
1.46" 圆形触摸 LCD 版 		DC-DC, 2000mA Type-C 16MB 支持(边充边放) 1.46 英寸
触摸屏
RP2350 1.47 LCD 版
1.47" LCD 版 		LDO, 300mA Type-C 16MB - 1.47 英寸 IPS
RP2350 1.47 LCD USB版
1.47" LCD USB 版 		LDO, 300mA Type-A 16MB - 1.47 英寸 IPS
RP2350 圆形触摸 LCD 版带外壳
1.69" 圆角触摸 LCD 版 		LDO, 500mA Type-C 16MB 支持(边充边放) 1.69 英寸
触摸屏
RP2350 圆形触摸 LCD 版带外壳
2" 圆角触摸 LCD 版 		DC-DC,2000mA Type-C 16MB 支持(边充边放) 2 英寸
触摸屏
RP2350 圆形触摸 LCD 版带外壳
2.1" 圆形触摸 LCD 版 		LDO, 800mA Type-C 16MB 支持(边充边放) 2.1 英寸
触摸屏
RP2350 圆形触摸 LCD 版带外壳
2.1" 圆形触摸 LCD 版 		LDO, 800mA Type-C 16MB 支持(边充边放) 2.1 英寸
2.5D 曲面
触摸屏
RP2350 圆形触摸 LCD 版带外壳
2.8" 触摸 LCD 版 		LDO, 800mA Type-C 16MB 支持(边充边放) 2.8 英寸
IPS 触摸屏
RP2350 圆形触摸 LCD 版
2.8" 圆形触摸 LCD 版 		LDO, 800mA Type-C 16MB 支持(边充边放) 2.8 英寸
RGB 接口
IPS 触摸屏
RP2350 圆形触摸 LCD 版带外壳
3.49" 触摸 LCD 版 		DC-DC, 2000mA Type-C 16MB 支持(边充边放) 3.49 英寸
IPS 触摸屏
RP2350 圆形触摸 LCD 版
4" 圆角 LCD 版 		LDO, 800mA Type-C 16MB 支持(边充边放) 4 英寸
RGB 接口
IPS 屏
RP2350 圆形触摸 LCD 版
4" 圆角触摸 LCD 版 		LDO, 800mA Type-C 16MB 支持(边充边放) 4 英寸
RGB 接口
IPS 触摸屏
RP2350 圆形触摸 LCD 版
4.3" 圆角触摸 LCD 版 		LDO, 800mA Type-C 16MB 支持(边充边放) 4.3 英寸
RGB 接口
IPS 触摸屏
pico微雪升级版
升级版 		DC-DC, 2000mA Type-C 4MB/16MB 支持(边充边放) -
pico微雪升级版
DVI 接口版 		DC-DC, 2000mA Type-C 16MB 支持(边充边放) 板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
RP2040 主芯片
pico树莓派原版
Pico W 		DC-DC, 3000mA Micro USB 2MB - 带 WIFI
pico树莓派原版
Pico WH 		DC-DC, 3000mA Micro USB 2MB - 带 WIFI
pico树莓派原版
Pico 		DC-DC, 800mA Micro USB 2MB - -
pico树莓派原版
Pico H 		DC-DC, 800mA Micro USB 2MB - -
pico微雪Type-A 版
Type-A 版 		LDO, 500mA Type-A 4MB - -
pico微雪Type-C 版
Type-C 版 		LDO, 800mA Type-C 2MB - -
pico微雪微型版
微型版 		LDO, 500mA 分体式
Type-C 		2MB - 分体式设计，可通过 FPC 引出 Type-C 接口
pico微雪 RBG 矩阵版
RBG 矩阵版 		LDO, 500mA Type-C 2MB - 板载 5 × 5 RGB LED 矩阵
pico微雪网口版
网口版 		LDO, 500mA Type-C 4MB - 带网口
pico微雪蓝牙版
蓝牙版 		LDO, 300mA 分体式
Type-C 		2MB - 支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口
RP2040 微控制器开发板 0.99 圆形 LCD 版
0.99" 圆形 LCD
带外壳版 		LDO, 500mA Type-C 2MB - 0.99 英寸 IPS，CNC 金属外壳
RP2040 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形 LCD 版 		LDO, 300mA Type-C 2MB 支持(边充边放) 1.28 英寸 IPS
RP2040 微控制器开发板 1.28'' 圆形 LCD 带外壳版
1.28" 圆形 LCD
带外壳版 		LDO, 300mA Type-C 2MB 支持(边充边放) 1.28 英寸 IPS，CNC 金属外壳
RP2040 圆形触摸 LCD 版
1.28" 圆形触摸 LCD 版 		LDO, 500mA Type-C 16MB 支持(边充边放) 1.28 英寸触摸屏
RP2040 圆形触摸 LCD 版带外壳
1.28" 圆形触摸 LCD
带外壳版 		LDO, 500mA Type-C 16MB 支持(边充边放) 1.28 英寸触摸屏，CNC 金属外壳
RP2040 圆形触摸 LCD 版带外壳
1.69" 圆角触摸 LCD 		LDO, 500mA Type-C 16MB 支持(边充边放) 1.69 英寸触摸屏
pico微雪LCD 版
0.96" LCD 版 		DC-DC, 2000mA Type-C 2MB 支持(边充边放) 0.96 英寸 IPS
pico微雪升级版
升级版 		DC-DC, 2000mA Type-C 4MB/16MB 支持(边充边放) -
RP2040-PiZero
DVI 接口版 		LDO, 300mA Type-C 16MB 支持(边充边放) 板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
PICO-Cam-A
摄像头 LCD 版 		- Type-C 16MB - 板载灰度摄像头、1.14 英寸 IPS

Pico 教学视频

(更多视频，持续更新中……)

【微雪课堂】树莓派Pico系列教程1

【微雪课堂】树莓派Pico系列教程2

【微雪课堂】树莓派Pico系列教程3

【微雪课堂】树莓派Pico系列教程4

【微雪课堂】树莓派Pico系列教程5

【微雪课堂】树莓派Pico系列教程6

【微雪课堂】树莓派Pico系列教程7

【微雪课堂】树莓派Pico系列教程8


资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径： www.waveshare.net/wiki/RP2350-Touch-LCD-2.1

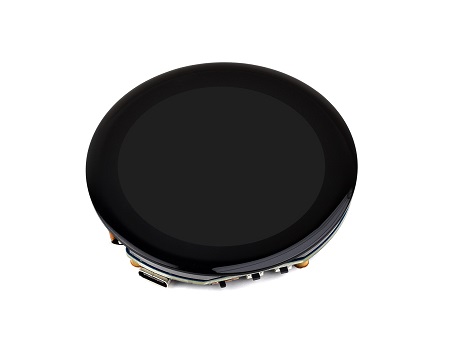

配置清单

  1. RP2350-Touch-LCD-2.1B × 1
  2. SH1.0 12PIN 连接线约 100mm × 1
  3. SH1.0 4PIN 连接线约 100mm × 2
