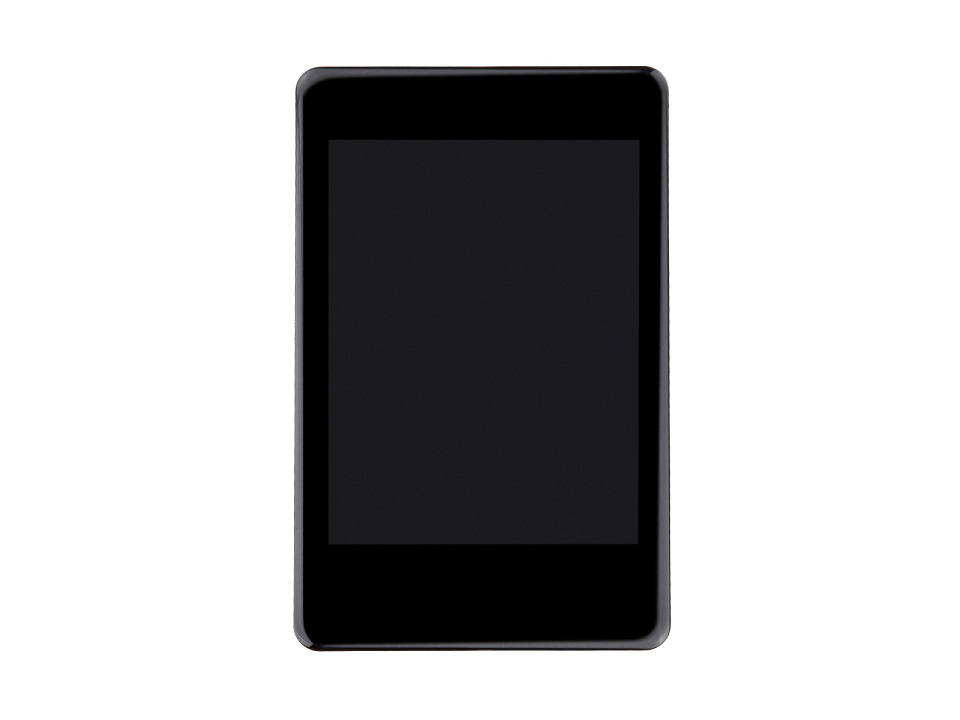

RP2350 2英寸 IPS 262K 彩色电容屏开发板 240×320 分辨率带摄像头接口板载锂电池充电芯片

内置16MB Flash，板载锂电池充电芯片、QMI8658六轴传感器、摄像头接口，Micro SD卡座等

价格

原价

型号

RP2350-Touch-LCD-2

SKU

30711

品牌

Waveshare

版本选择

基础版本带 OV5640 摄像头版本

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车收藏商品

7天无理由退换

RP2350开发板相关

RP2350-GEEK

RP2350-CAN

RP2350-USB-A

RP2350-Zero

RP2350-ETH

RP2350-One

RP2350-Plus

RP2350-Tiny

2.8寸触摸屏LCD

2寸触摸屏LCD

1.69寸触摸屏LCD

1.47寸LCD

1.47寸LCD带排针

1.47寸LCD USB接口

1.47寸LCD USB接口带排针

1.43寸触摸屏AMOLED

1.43寸触摸屏AMOLED带外壳

1.28寸触摸屏LCD

1.28寸触摸屏LCD 带外壳

1.28寸LCD

1.28寸LCD 带外壳

0.96寸LCD

产品详情
产品资料
配置清单
保修&售后服务

加入购物车

RP2350 触摸液晶开发板

基于树莓派 RP2350 设计

RP2350 4 英寸电容触控屏开发板，并带有特性图标如： 2.4GHz WiFi和 BLE5 模组，480×480分辨率和5点触控

版本选择

RP2350-Touch-LCD-2
基础版本

RP2350-Touch-LCD-2-C
带 OV5640 摄像头版本

产品特性

本产品是一款低成本、高性能的微控制器开发板。在较小的板型下，板载了 2 英寸电容触摸 LCD 屏、摄像头接口、Micro SD 卡槽、锂电池充电芯片以及六轴传感器 (三轴加速度计与三轴陀螺仪) 等外设，便于开发和集成到产品中。

采用 Raspberry Pi 设计的 RP2350 微控制器芯片
独特的双核、双架构，搭载了双核 ARM Cortex-M33 处理器和双核 Hazard3 RISC-V 处理器，时钟运行频率均高达 150MHz
内置 520KB 的 SRAM 和 16MB 的片上 Flash
采用 Type-C 接口，无需纠结正反插
板载 2 英寸电容触摸 LCD 屏，240 × 320 分辨率，262K 彩色
板载摄像头接口，兼容 OV2640 和 OV5640 等主流摄像头，适用于图像和视频采集
板载锂电池充放电接口，适用于移动场景
USB1.1 主机和设备支持
支持低功耗睡眠和休眠模式
可通过 USB 识别为大容量存储器进行拖放式下载程序
引出 22 个多功能的 GPIO 引脚
2 个 SPI、2 个 I2C、2 个 UART、2 个 12 位 ADC 以及 14 个可控 PWM 通道
精确的片上时钟和定时器
板载温度传感器
12 个可编程 I/O (PIO) 状态机，用于自定义外设支持

IPS 显示面板

出色的显示性能，262K 彩色，可视角度广

支持 OV2640 / OV5640 等
主流摄像头

可选配带 OV5640 摄像头的版本，OV5640 摄像头支持 500 万像素，
适用于图像采集、视频监控等应用场景，满足多样化需求

使用示例

基础版本不含摄像头，可选配带 OV5640 摄像头版本

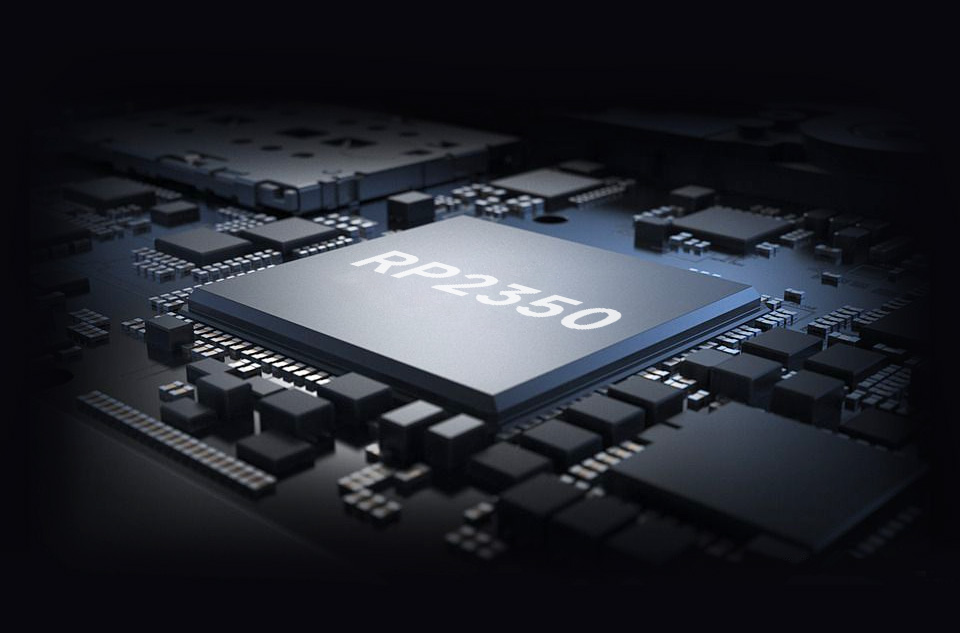

独特的双核、双架构

RP2350 独特的双核、双架构功能允许用户在一对行业标准的
Arm Cortex-M33 内核和一对开放硬件 Hazard3 内核之间进行切换，
使开发人员有机会在稳定的、支持良好的环境中尝试 RISC-V 架构

支持 C/C++，MicroPython，Arduino

配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

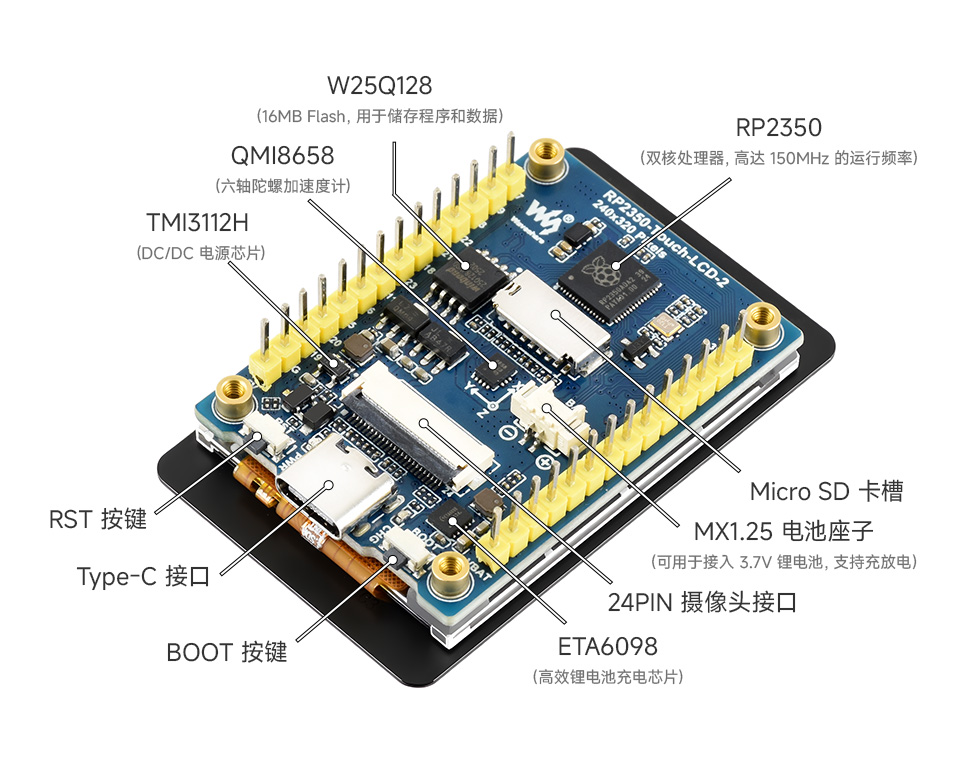

资源简介

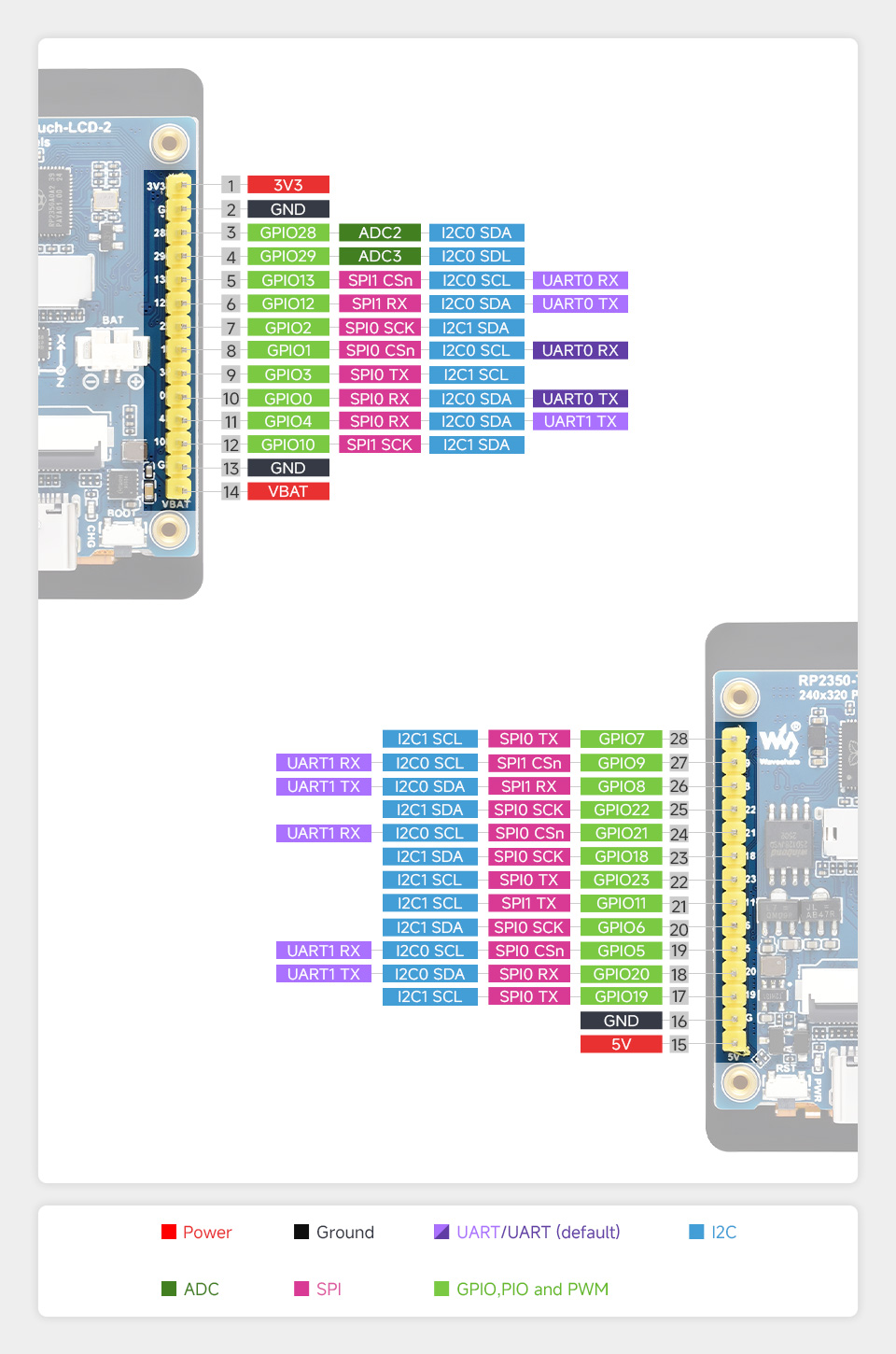

引脚定义

产品尺寸

Pico 选型对比

产品	稳压芯片	USB	Flash	锂电池口	特性
RP2350 主芯片
Pico 2	DC-DC, 800mA	Micro USB	4MB	-	-
Pico 2 W	DC-DC, 800mA	Micro USB	4MB	-	Wi-Fi, 蓝牙
Pico 2 WH	DC-DC, 800mA	Micro USB	4MB	-	Wi-Fi, 蓝牙
CAN 版	DC-DC, 2000mA	Type-C	4MB	-	CAN 接口
Type-A 版	LDO, 500mA	Type-A	4MB	-	-
Type-C 版	LDO, 800mA	Type-C	4MB	-	-
微型版	LDO, 800mA	分体式 Type-C	4MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
网口版	LDO, 800mA	Type-C	4MB	-	带网口
USB 口版	LDO, 500mA	Type-C，Type-A	2MB	-	板载 PIO-USB Type-A 接口
1.43" 圆形触摸 AMOLED 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	1.43 英寸 AMOLED 触摸屏
1.64" 圆角触摸 AMOLED 版	DC-DC，2000mA	Type-C	16MB	支持(边充边放)	1.64 英寸 AMOLED 触摸屏
1.28" 圆形 LCD 版	LDO, 300mA	Type-C	4MB	支持(边充边放)	1.28 英寸 IPS
1.28" 圆形触摸 LCD 版	LDO, 300mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏
1.47" LCD 版	LDO, 300mA	Type-C	16MB	-	1.47 英寸 IPS
1.47" LCD USB 版	LDO, 300mA	Type-A	16MB	-	1.47 英寸 IPS
1.69" 圆角触摸 LCD 版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.69 英寸触摸屏
2" 圆角触摸 LCD 版	DC-DC,2000mA	Type-C	16MB	支持(边充边放)	2 英寸触摸屏
2.8" 触摸LCD版	LDO, 800mA	Type-C	16MB	支持(边充边放)	2.8 英寸 IPS 触摸屏
0.96" LCD 版	DC-DC, 2000mA	Type-C	4MB	支持(边充边放)	0.96 英寸 IPS
升级版	DC-DC, 2000mA	Type-C	4MB/16MB	支持(边充边放)	-
RP2040 主芯片
Pico W	DC-DC, 3000mA	Micro USB	2MB	-	带 WIFI
Pico WH	DC-DC, 3000mA	Micro USB	2MB	-	带 WIFI
Pico	DC-DC, 800mA	Micro USB	2MB	-	-
Pico H	DC-DC, 800mA	Micro USB	2MB	-	-
Type-A 版	LDO, 500mA	Type-A	4MB	-	-
Type-C 版	LDO, 800mA	Type-C	2MB	-	-
微型版	LDO, 500mA	分体式 Type-C	2MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
RBG 矩阵版	LDO, 500mA	Type-C	2MB	-	板载 5 × 5 RGB LED 矩阵
网口版	LDO, 500mA	Type-C	4MB	-	带网口
蓝牙版	LDO, 300mA	分体式 Type-C	2MB	-	支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口
0.99" 圆形 LCD 带外壳版	LDO, 500mA	Type-C	2MB	-	0.99 英寸 IPS，CNC 金属外壳
1.28" 圆形 LCD 版	LDO, 300mA	Type-C	2MB	支持(边充边放)	1.28 英寸 IPS
1.28" 圆形 LCD 带外壳版	LDO, 300mA	Type-C	2MB	支持(边充边放)	1.28 英寸 IPS，CNC 金属外壳
1.28" 圆形触摸 LCD 版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏
1.28" 圆形触摸 LCD 带外壳版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏，CNC 金属外壳
1.69" 圆角触摸 LCD	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.69 英寸触摸屏
0.96" LCD 版	DC-DC, 2000mA	Type-C	2MB	支持(边充边放)	0.96 英寸 IPS
升级版	DC-DC, 2000mA	Type-C	4MB/16MB	支持(边充边放)	-
DVI 接口版	LDO, 300mA	Type-C	16MB	支持(边充边放)	板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
摄像头 LCD 版	-	Type-C	16MB	-	板载灰度摄像头、1.14 英寸 IPS
