RP2350
2.41 英寸 AMOLED 屏开发板

450 × 600 分辨率，AMOLED 触控屏，板载多种外设接口

RP2350-AMOLED-2.41-B 屏幕正面主图 双核 双架构 高运行帧率 16MB Flash 2MB PSRAM 2.41英寸 AMOLED 显示面板 450×600 分辨率 16.7M 彩色 RTC时钟 PCF85063 六轴惯性计 QMI8658 显示芯片 RM690B0 触摸芯片 FT6336 两点触控 Micro SD 卡槽 可编程按键 多种接口

版本选择

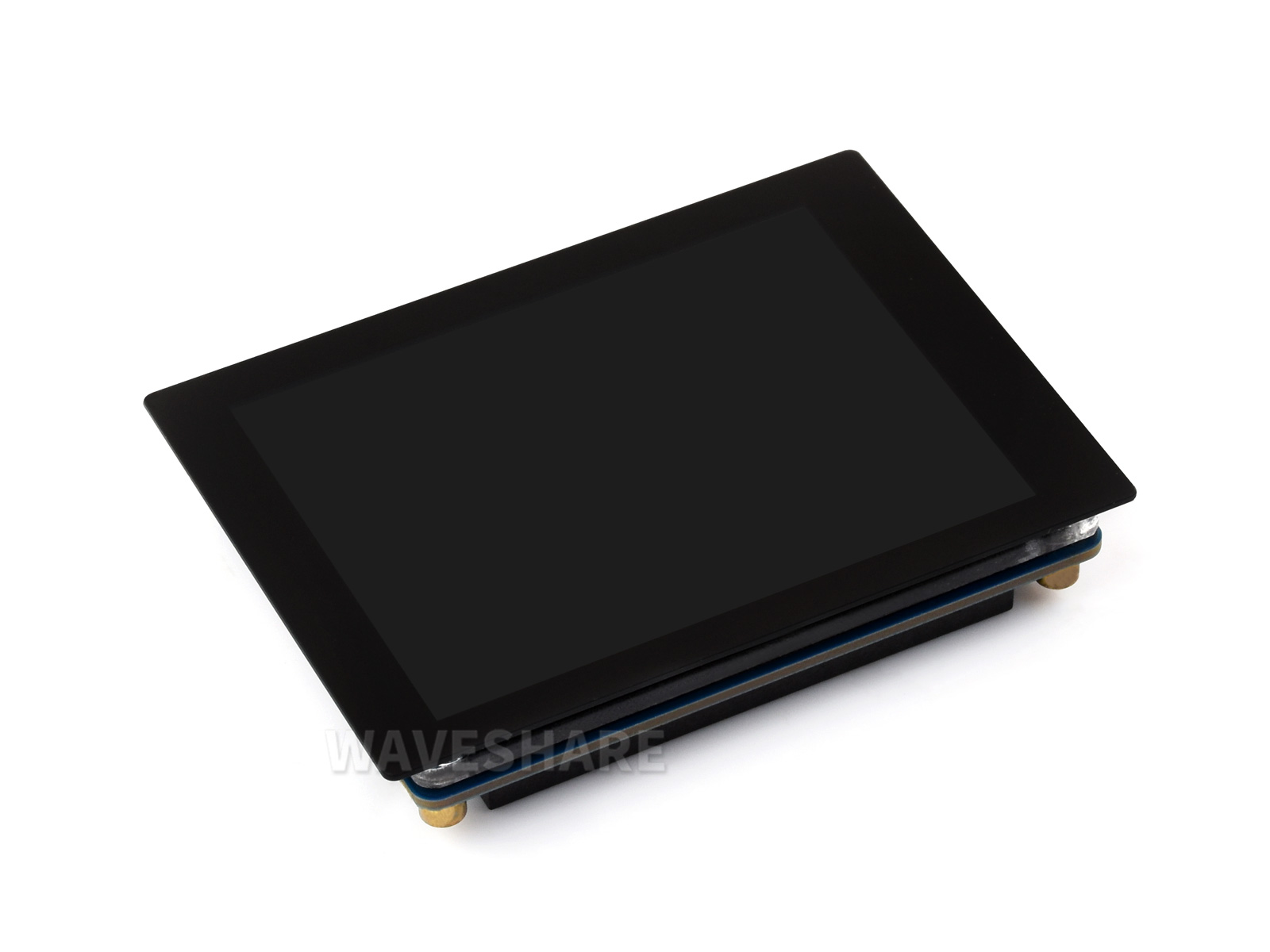

RP2350-AMOLED-2.41 黑屏图片

不带外壳版本

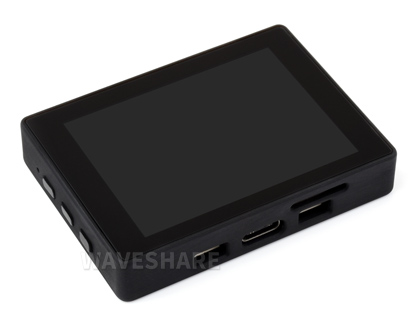

RP2350-AMOLED-2.41-B 黑屏图片

带外壳版本

产品特性

RP2350-Touch-AMOLED-2.41 是一款微雪 (Waveshare) 自主设计的高性能、高集成的微控制器开发板。在较小的板型下，板载了 2.41 英寸高清 AMOLED 电容触控屏、RTC、六轴传感器 (三轴加速度计与三轴陀螺仪)、Micro SD 卡槽等外设，便于开发和集成到产品中。

  • 采用树莓派 (Raspberry Pi) 官方设计的 RP2350B 微控制器芯片
  • 独特的双核、双架构，搭载了双核 ARM Cortex-M33 处理器和双核 Hazard3 RISC-V 处理器，时钟运行频率均高达 150MHz，支持用户在两种架构间灵活切换
  • 内置 520KB 的 SRAM，板载 16MB 的片上 Flash 和 2MB 的 PSRAM
  • 采用 Type-C 接口，无需纠结正反插
  • 板载 2.41 英寸电容触摸高清 AMOLED 屏，450 × 600 分辨率，16.7M 彩色，能清晰地显示彩色图片
  • 内置 RM690B0 驱动芯片和 FT6336 电容触控芯片，分别使用 QSPI 和 I2C 接口通信
  • 板载锂电池充放电接口，有利于移动场景使用
  • USB1.1 主机和从设备支持
  • 支持低功耗睡眠和休眠模式
  • 可通过 USB 识别为大容量存储器进行拖放式下载程序
  • 引出 21 个多功能 GPIO 引脚
  • 2 个 I2C，2 个 UART，6 个 12 位 ADC，以及 15 个可控 PWM 通道
  • 精确的片上时钟和定时器
  • 温度传感器
  • 片上加速浮点库
  • 12 个可编程 I/O (PIO) 状态机，用于自定义外设支持

AMOLED 屏幕参数

显示面板 AMOLED 显示尺寸 2.41inch
显示分辨率 450 × 600 显示颜色 16.7M
显示亮度 800cd/㎡ 对比度 100000:1
通信接口 QSPI 驱动 IC RM690B0
触控 支持 触控 IC FT6336

AMOLED 屏幕

AMOLED 被称为下一代的显示技术，相比传统的 LCD 屏幕，拥有更为准确的控光能力，呈现出更细腻的色彩和更多的细节，影像画面更为生动

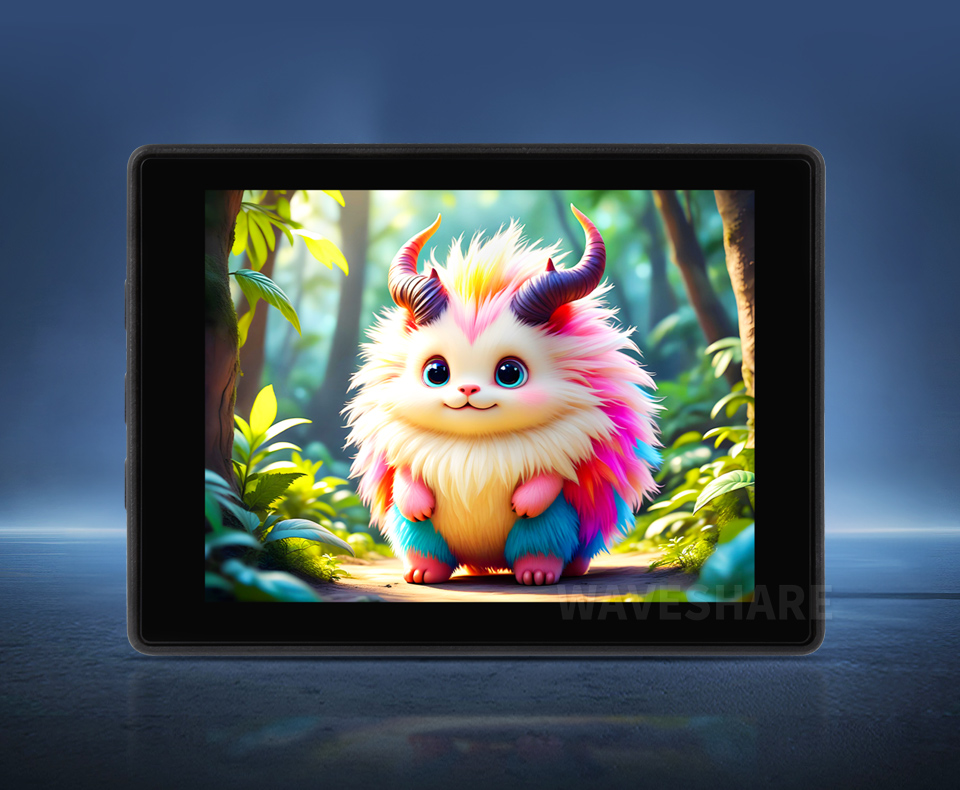

RP2350-AMOLED-2.41 屏幕正面显示卡通动物

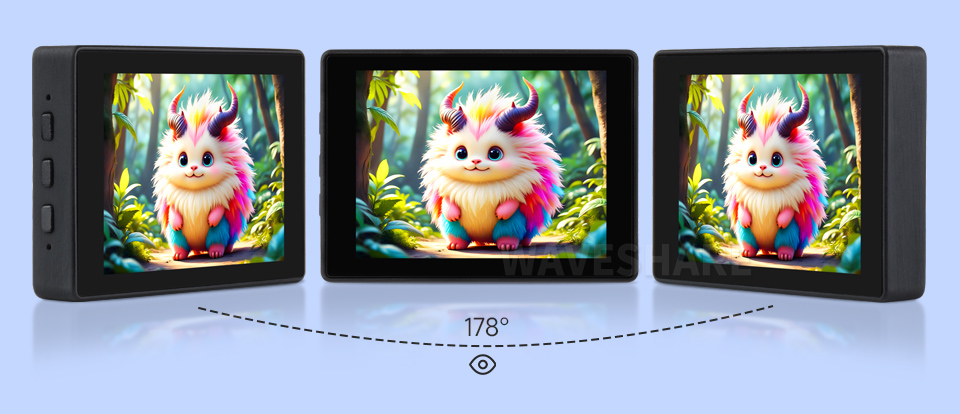

178° 广视角

卓越的显示性能，16.7M 彩色，可视角度广

RP2350-AMOLED-2.41 178° 广视角

独特的双核、双架构

RP2350B 独特的双核、双架构功能允许用户在一对行业标准的
Arm Cortex-M33 内核和一对开放硬件 Hazard3 内核之间进行切换，
使开发人员能够在稳定、支持良好的环境中尝试 RISC-V 架构

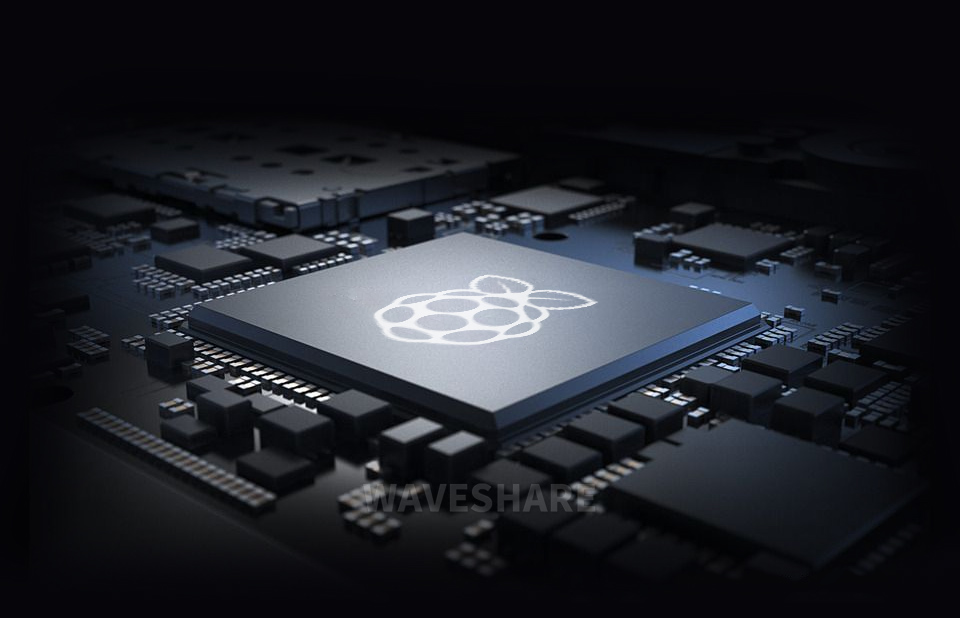

RP2350-AMOLED-2.41 内部芯片双核 双架构

支持 C/C++、MicroPython、Arduino

配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

RP2350-AMOLED-2.41 支持 C/C++、MicroPython、Arduino

资源简介

不带外壳版本

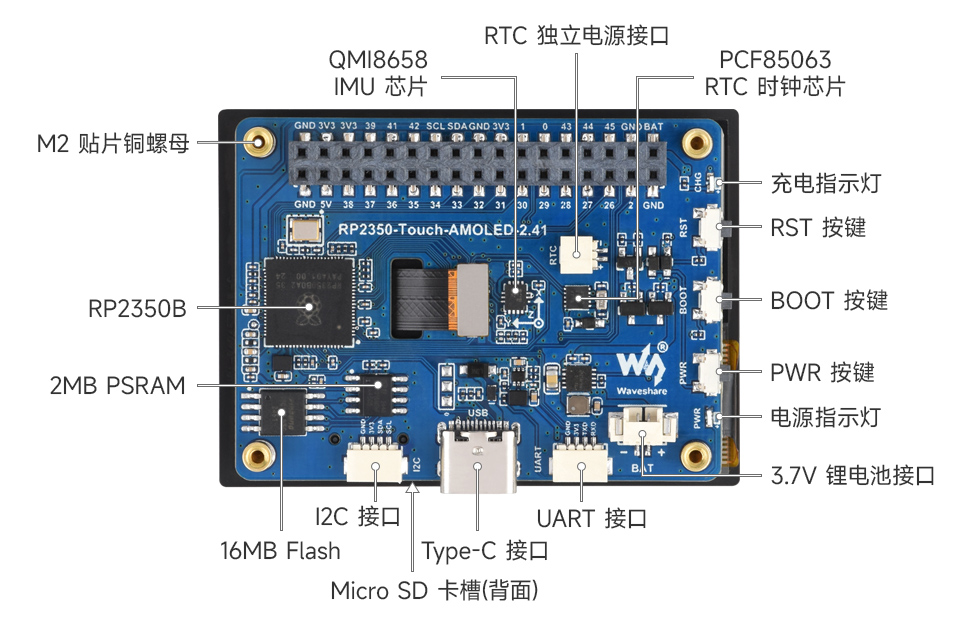

RP2350-AMOLED-2.41 芯片内部接口

带外壳版本

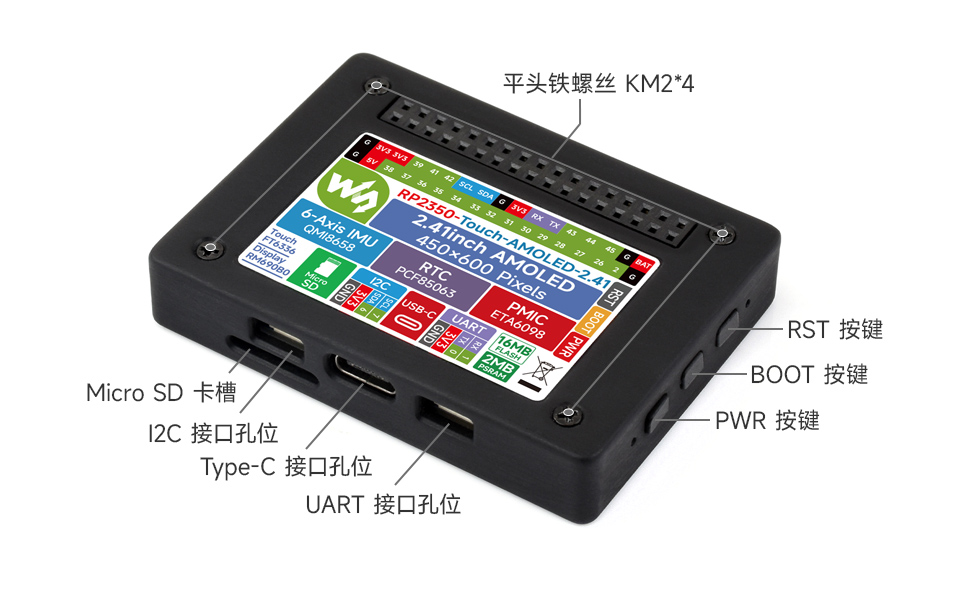

RP2350-AMOLED-2.41-B 外部接口

接口定义

引出多种接口，方便扩展开发，灵活性更高

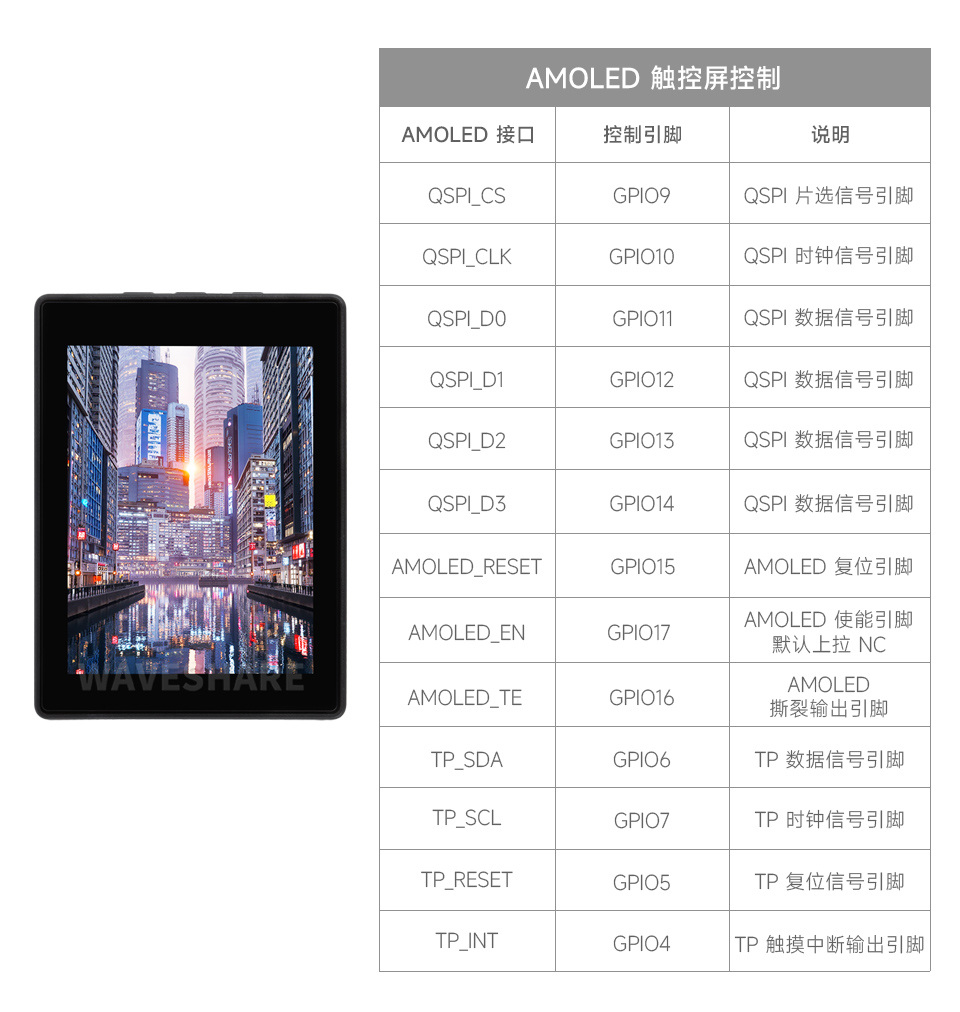

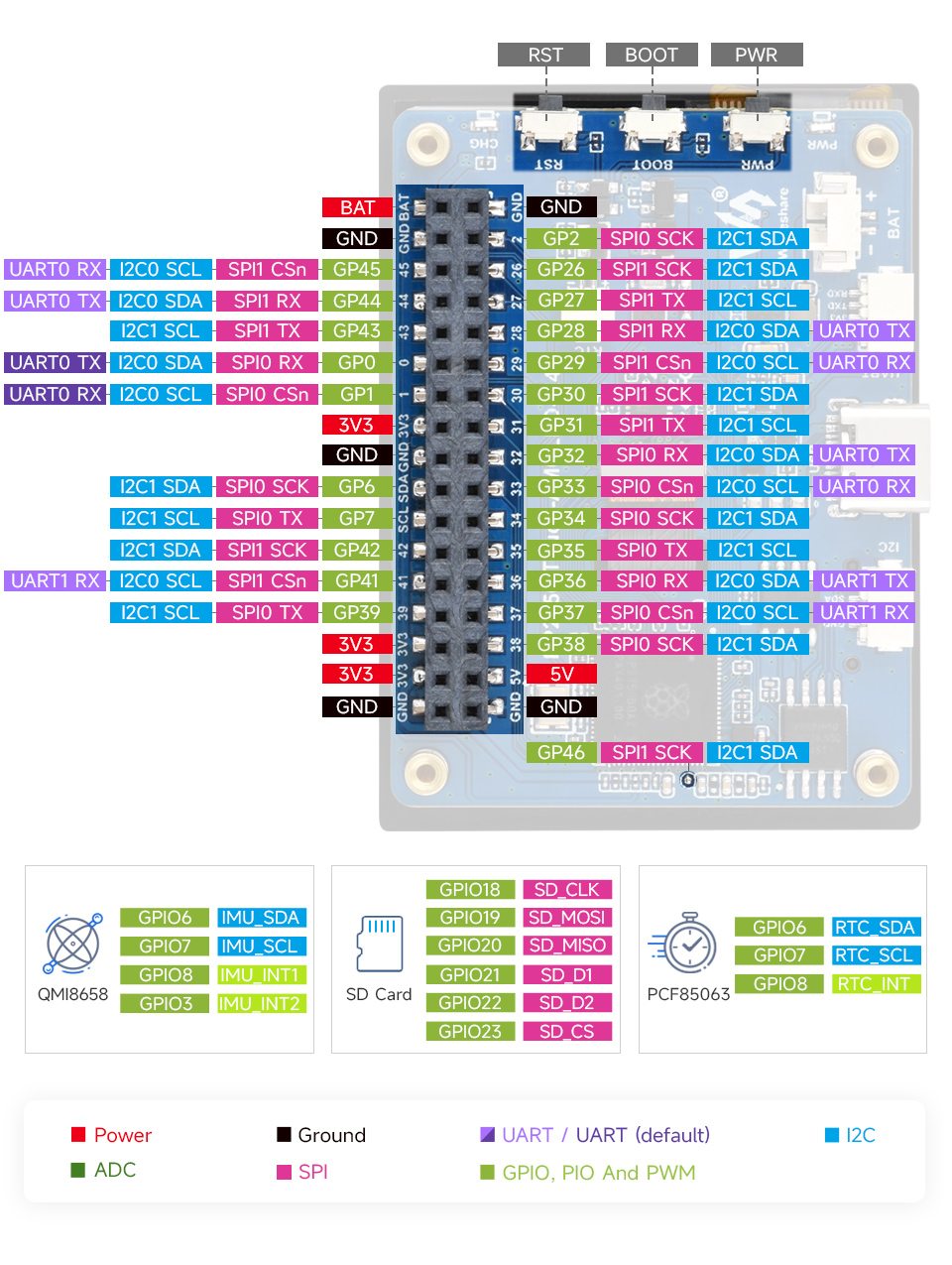

RP2350-AMOLED-2.41 排针接口解析 RP2350-AMOLED-2.41 AMOLED 触控屏控制

产品尺寸

不带外壳版本

RP2350-AMOLED-2.41 不带外壳的内部尺寸解析

带外壳版本

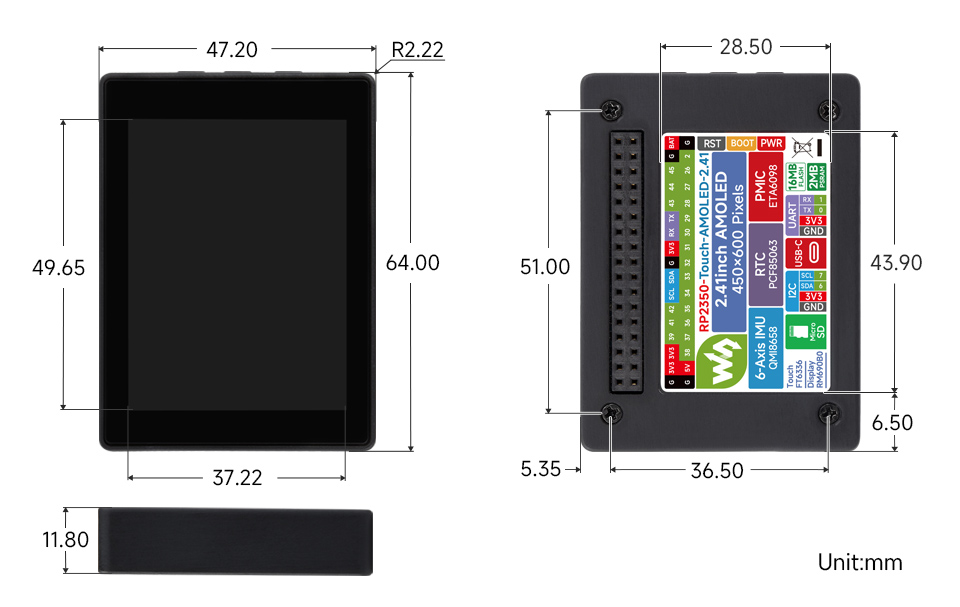

RP2350-AMOLED-2.41 带外壳版本 尺寸解析

Pico 选型对比

产品 稳压芯片 USB Flash 锂电池口 特性
RP2350 主芯片
pico 2树莓派原版
Pico 2 		DC-DC, 800mA Micro USB 4MB - -
pico 2 W树莓派原版
Pico 2 W 		DC-DC, 800mA Micro USB 4MB - Wi-Fi, 蓝牙
pico 2 W树莓派原版
Pico 2 WH 		DC-DC, 800mA Micro USB 4MB - Wi-Fi, 蓝牙
pico微雪Type-A 版
CAN 版 		DC-DC, 2000mA Type-C 4MB - CAN 接口
pico微雪Type-A 版
Type-A 版 		LDO, 500mA Type-A 4MB - -
pico微雪Type-C 版
Type-C 版 		LDO, 800mA Type-C 4MB - -
pico微雪微型版
微型版 		LDO, 800mA 分体式 Type-C 4MB - 分体式设计，可通过 FPC 引出 Type-C 接口
pico网口版
网口版 		LDO, 800mA Type-C 4MB - 带网口
pico网口版
USB 口版 		LDO, 500mA Type-C，Type-A 2MB - 板载 PIO-USB Type-A 接口
pico网口版
核心版 		LDO, 800mA 分体式 Type-C 16MB - 分体式设计，可通过 FPC 引出 Type-C 接口
RP2350 圆形触摸 AMOLED 版带外壳
1.43" 圆形触摸 AMOLED 版 		DC-DC, 2000mA Type-C 16MB 支持(边充边放) 1.43 英寸 AMOLED
触摸屏
RP2350 圆形触摸 LCD 版带外壳
1.64" 圆角触摸 AMOLED 版 		DC-DC，2000mA Type-C 16MB 支持(边充边放) 1.64 英寸
AMOLED
触摸屏
RP2350 圆形触摸 LCD 版带外壳
1.8" 圆角触摸 AMOLED 版 		DC-DC，2000mA
LDO，300mA 		Type-C 16MB 支持(边充边放) 1.8 英寸
AMOLED
触摸屏
RP2350 圆形触摸 AMOLED 版带外壳
2.41" 触摸 AMOLED 版 		DC-DC,2000mA Type-C 16MB 支持(边充边放) 2.41 英寸
AMOLED
触摸屏
RP2350 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形 LCD 版 		LDO, 300mA Type-C 4MB 支持(边充边放) 1.28 英寸 IPS
RP2350 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形触摸 LCD 版 		LDO, 300mA Type-C 16MB 支持(边充边放) 1.28 英寸
触摸屏
RP2350 1.47 LCD 版
1.47" LCD 版 		LDO, 300mA Type-C 16MB - 1.47 英寸 IPS
RP2350 1.47 LCD USB版
1.47" LCD USB 版 		LDO, 300mA Type-A 16MB - 1.47 英寸 IPS
RP2350 圆形触摸 LCD 版带外壳
1.69" 圆角触摸 LCD 版 		LDO, 500mA Type-C 16MB 支持(边充边放) 1.69 英寸
触摸屏
RP2350 圆形触摸 LCD 版带外壳
2" 圆角触摸 LCD 版 		DC-DC,2000mA Type-C 16MB 支持(边充边放) 2 英寸
触摸屏
RP2350 圆形触摸 LCD 版带外壳
2.8" 触摸 LCD 版 		LDO, 800mA Type-C 16MB 支持(边充边放) 2.8 英寸
IPS 触摸屏
RP2350 圆形触摸 LCD 版带外壳
2.8" 圆形触摸 LCD 版 		LDO, 800mA Type-C 16MB 支持(边充边放) 2.8 英寸
RGB 接口
IPS 触摸屏
pico微雪LCD 版
0.96" LCD 版 		DC-DC, 2000mA Type-C 4MB 支持(边充边放) 0.96 英寸 IPS
pico微雪升级版
升级版 		DC-DC, 2000mA Type-C 4MB/16MB 支持(边充边放) -
pico微雪升级版
DVI 接口版 		DC-DC, 2000mA Type-C 16MB 支持(边充边放) 板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
RP2040 主芯片
pico树莓派原版
Pico W 		DC-DC, 3000mA Micro USB 2MB - 带 WIFI
pico树莓派原版
Pico WH 		DC-DC, 3000mA Micro USB 2MB - 带 WIFI
pico树莓派原版
Pico 		DC-DC, 800mA Micro USB 2MB - -
pico树莓派原版
Pico H 		DC-DC, 800mA Micro USB 2MB - -
pico微雪Type-A 版
Type-A 版 		LDO, 500mA Type-A 4MB - -
pico微雪Type-C 版
Type-C 版 		LDO, 800mA Type-C 2MB - -
pico微雪微型版
微型版 		LDO, 500mA 分体式
Type-C		 2MB - 分体式设计，可通过 FPC 引出 Type-C 接口
pico微雪 RBG 矩阵版
RBG 矩阵版 		LDO, 500mA Type-C 2MB - 板载 5 × 5 RGB LED 矩阵
pico微雪网口版
网口版 		LDO, 500mA Type-C 4MB - 带网口
pico微雪蓝牙版
蓝牙版 		LDO, 300mA 分体式
Type-C		 2MB - 支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口
RP2040 微控制器开发板 0.99 圆形 LCD 版
0.99" 圆形 LCD
带外壳版 		LDO, 500mA Type-C 2MB - 0.99 英寸 IPS，CNC 金属外壳
RP2040 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形 LCD 版 		LDO, 300mA Type-C 2MB 支持(边充边放) 1.28 英寸 IPS
RP2040 微控制器开发板 1.28'' 圆形 LCD 带外壳版
1.28" 圆形 LCD
带外壳版 		LDO, 300mA Type-C 2MB 支持(边充边放) 1.28 英寸 IPS，CNC 金属外壳
RP2040 圆形触摸 LCD 版
1.28" 圆形触摸 LCD 版 		LDO, 500mA Type-C 16MB 支持(边充边放) 1.28 英寸触摸屏
RP2040 圆形触摸 LCD 版带外壳
1.28" 圆形触摸 LCD
带外壳版 		LDO, 500mA Type-C 16MB 支持(边充边放) 1.28 英寸触摸屏，CNC 金属外壳
RP2040 圆形触摸 LCD 版带外壳
1.69" 圆角触摸 LCD 		LDO, 500mA Type-C 16MB 支持(边充边放) 1.69 英寸触摸屏
pico微雪LCD 版
0.96" LCD 版 		DC-DC, 2000mA Type-C 2MB 支持(边充边放) 0.96 英寸 IPS
pico微雪升级版
升级版 		DC-DC, 2000mA Type-C 4MB/16MB 支持(边充边放) -
RP2040-PiZero
DVI 接口版 		LDO, 300mA Type-C 16MB 支持(边充边放) 板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
PICO-Cam-A
摄像头 LCD 版 		- Type-C 16MB - 板载灰度摄像头、1.14 英寸 IPS

Pico 教学视频

(更多视频，持续更新中……)

【微雪课堂】树莓派Pico系列教程1

【微雪课堂】树莓派Pico系列教程2

【微雪课堂】树莓派Pico系列教程3

【微雪课堂】树莓派Pico系列教程4

【微雪课堂】树莓派Pico系列教程5

【微雪课堂】树莓派Pico系列教程6

【微雪课堂】树莓派Pico系列教程7

【微雪课堂】树莓派Pico系列教程8

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/RP2350-Touch-AMOLED-2.41

配置清单

  1. RP2350-Touch-AMOLED-2.41 × 1
  2. SH1.0 4PIN 连接线约 100mm × 2



保修服务


保修1年



免费保修


保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏




特殊说明


若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修

售后服务



• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
