树莓派 CM4 双目视觉扩展

方便学习评估树莓派计算模块或直接集成到产品中

Compute Module 4 Lite/eMMC 适用的底板

树莓派 CM4 双目视觉扩展首图

版本选择介绍

详细配置请参考配置清单

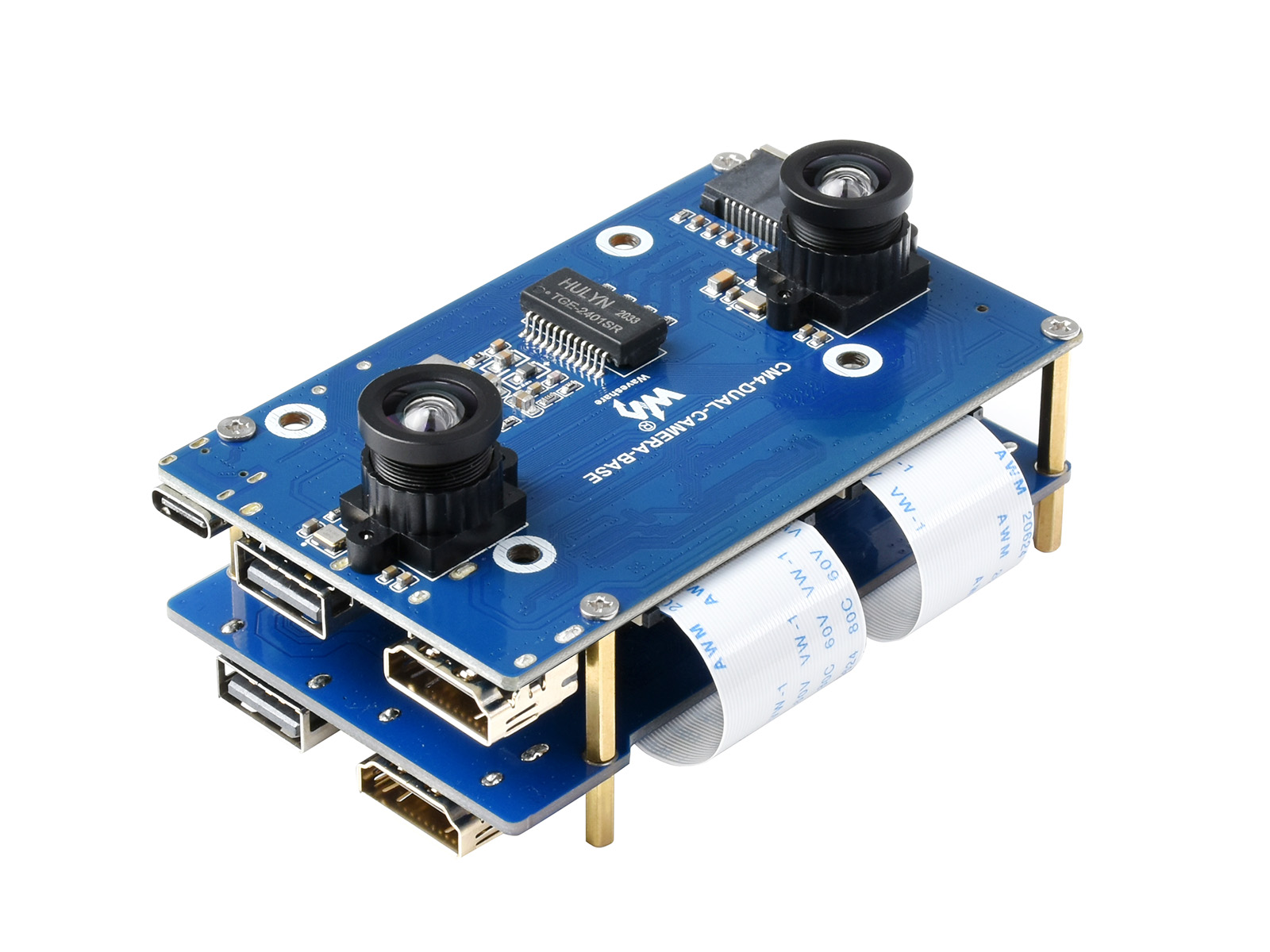

树莓派 CM4 双目视觉扩展
双目摄像头底板

可直接接入 CM4 核心板,搭载了双目摄像头、可满足 CM4 各版本的运行及视频输出,并且支持联网以及 USB 接入。

树莓派 CM4 双目视觉扩展
双目摄像头底板 + 接口扩展板

在双目摄像头底板的基础上,增加了接口扩展板,可接入标准的 40PIN GPIO 扩展模块以及 M.2 接口类型的硬盘或通信模块,同时可支持更多的视频及 USB 接口。

接入 Compute Module 4 主板

板载标准的 CM4 连接器
支持接入 Compute Module 4 Lite/eMMC 系列主板

树莓派 Compute Module 4 扩展板双目视觉扩展

本产品不含图中的 CM4,如有需要,请另行购买

双目摄像头底板简介

搭载 ETH、HDMI、Micro SD、USB 等多种接口

树莓派 CM4 双目视觉扩展双目摄像头底板丰富接口

双目摄像头底板参数

CM4 卡座 适用于 Compute Module 4 的所有版本
联网 千兆以太网 RJ45 接口
USB USB 2.0 接口 × 1
排线座 HDMI & PCIe & USB 排线座 × 1
GPIO 排线座 × 1
双目摄像头 像素 800 万
感光芯片 IMX219
分辨率 3280 × 2464 (每路)
CMOS 尺寸 1/4英寸
光圈 F2.4
焦距 2.6mm
视场角 83/73/50度 (对角/水平/垂直)
畸变 < 1%
基线长度 60mm
视频 HDMI 接口 × 1,支持 4K 30fps 输出
存储 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本)
电源输入 5V/2.5A
尺寸 85.0 × 51.5mm

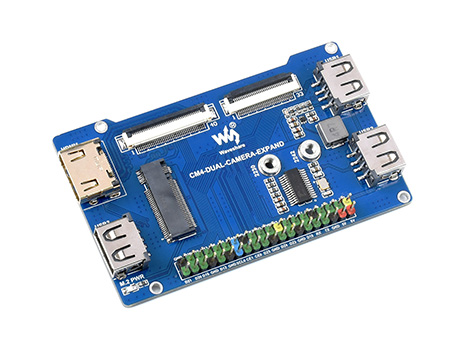

接口扩展板简介

搭载 GPIO、HDMI、USB、M.2 M KEY 等多种接口

树莓派 CM4 双目视觉扩展接口扩展板M.2接口扩展

接口扩展板参数

USB USB 2.0 接口 × 3
排线座 HDMI & PCIe & USB 排线座 × 1
GPIO 排线座 × 1
连接器 M.2 M KEY × 1,适用于 NVME 固态硬盘或通信模块
Raspberry Pi 40PIN GPIO 接口 × 1
视频 HDMI 接口 × 1,支持 4K 30fps 输出
尺寸 85.0 × 51.5mm

双 800 万像素,成像清晰
计算识别有效率

双 800 万像素摄像头,每路摄像头可达 3280 × 2464 像素

树莓派 CM4 双目视觉扩展双目摄像头底板丰富接口

双 4K 超高清输出

双路 HDMI 接口,支持双 4K 30fps 输出

树莓派 CM4 双目视觉扩展双目摄像头底板丰富接口

注:双 4K 功能需要购买接口扩展板

空间充足

接入树莓派 CM4 后,还可接入散热片

树莓派 CM4 双目视觉扩展双目摄像头底板丰富接口

本产品不含图中的 CM4散热片,如有需要,请另行购买

应用广泛

适用于视觉机器人,深度视觉,立体视觉等人工智能视觉应用

智能交通-树莓派 CM4 双目视觉扩展应用
智能交通

对机动车辆、非机动车辆、行人、交通标识车牌、交通事件的检测和识别。

智能驾驶-树莓派 CM4 双目视觉扩展应用
智能驾驶

对车辆前后方的车况、道路情况进行识别和测距。对车内驾驶员驾驶情况进行识别和智能辅助。

数学竞赛-树莓派 CM4 双目视觉扩展应用
数学竞赛

应用于机器视觉,OpenCV,人工智能物联网,Python 编程的教学比赛。

机器人-树莓派 CM4 双目视觉扩展应用
机器人

应用于工业机器人领域,用于机器人的目标识别、定位、大小测量,双目深度建图,避障、导航等。

资源简介

双目摄像头底板

树莓派 CM4 双目视觉扩展资源简介
  1. CM4 连接器

    适用于 Compute Module 4 的所有版本

  2. HDMI 接口

    支持 4K 30fps 输出

  3. USB2.0 接口

    支持各种 USB 设备插入

  4. PWR & USB 接口

    Type-C 接口,用于 5V DC 供电接口或者 USB 烧录

  5. BOOT 开关按钮

    ON:Compute Module 4 开机引导转移到 USB Type-C 接口上

    OFF:Compute Module 4 开机引导为 eMMC 或者 Micro SD 卡

  1. CM4 状态 LED 灯

    PWR:树莓派电源指示灯

    ACT:树莓派工作状态指示灯

  2. RJ45 千兆网口

    支持 10 / 100 / 1000M 网络接入

  3. Micro SD 卡接口

    用于接入带系统的 Micro SD 卡,以启动 Compute Module 4 Lite

  4. GPIO 排线座

    用于扩展 40PIN GPIO 接口

  5. HDMI & PCIe & USB 排线座

    用于扩展 HDMI1、PCIe、USB 接口

  6. 双目摄像头

    IMX219,800 万像素

接口扩展板

树莓派 CM4 双目视觉扩展资源简介
  1. USB2.0 接口

    支持各种 USB 设备插入

  2. HDMI1 接口

    支持 4K 30fps 输出

  3. HDMI & PCIe & USB 排线座

    用于扩展 HDMI1、PCIe、USB 接口

  4. GPIO 排线座

    用于扩展 40PIN GPIO 接口

  1. 40PIN GPIO 接口

    方便接入各种 HAT 模块

  2. M.2 M KEY

    适用于 NVME 固态硬盘,或者是支持 PCIE M.2 M KEY 接口的通信模块

  3. M.2 指示灯

    指示接口工作状态

外形尺寸

树莓派 CM4 双目视觉扩展外形尺寸,尺寸图

CM4 扩展板对比

接口数量及接口参数
产品 PoE 网口 40PIN
GPIO
PCIe
USB
DSI HDMI CSI RTC
风扇
接口
电源
输入
特性
树莓派 CM4 扩展板 CM4 NANO A板
NANO A
2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO B板
NANO B
千兆×1 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO C板
NANO C
2.0×1 5V 板载摄像头
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板精简
千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板完整
千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 基础板进阶
基础板进阶
千兆×1 M.2 M 2.0×2 ×2 5V 5V LCD 接口直连
树莓派 CM4 触摸扩展板
触摸扩展板
千兆×1 M.2 M 2.0×4 5V IPS
屏幕
双千兆网口扩展板
小板型双千兆
千兆×2 2.0×1 5V
SH1.0
5V 双网口
树莓派 CM4 PoE 扩展板微雪双目视觉
双目视觉
千兆×1 M.2 M 2.0×4 ×2 5V 双800万像素
四路 RS485
四路 RS485
百兆×1,
千兆×1
2.0×2 ×2 5V 7~36V 双网口
WIFI6 双网口扩展板
WIFI6 双网口
百兆×1,
千兆×1
M.2 E 2.0×3 ×2 ×2 5/12V 7~36V WIFI6
双网口
双千兆网口扩展板
双千兆网口
千兆×2 3.0×3 ×2 ×2 5/12V 7~36V
物联网双千兆
物联网双千兆
千兆×2 3.0×2 ×2 ×2 5/12V 5V 5G/4G 接口
树莓派 CM4 物联网工控主板
物联网工控
千兆×1 Gen2×1 2.0×2 ×2 ×2 ×2 5/12V 7~36V 5G/4G 接口; RS232; RS485; ADC
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板 B 型
PoE B
千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 5/12V 5V RS232; RS485
树莓派 CM4 PoE UPS 扩展板微雪 CM4 PoE IO 板
PoE UPS
千兆×1 2.0×4 ×2 ×2 5/12V 7~36V UPS
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
PoE
千兆×1 3.0×4 ×2 ×2 ×2 5/12V 7~36V
树莓派官方 CM4 IO 板
树莓派官方
千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 12V 12V
树莓派 CM4 物联网工控主板
无线扩展
千兆×1 M.2 B /
Mini-PCIe
2.0×3 5/12V 5V 或
7~36V
5G/4G 接口; RS485; CAN; 导轨
安装
树莓派 CM4 带 UPS 工业扩展模块
UPS 无线扩展
千兆×1 M.2 B 2.0×3 5/12V 5V 或
7~36V
带 UPS; 5G/4G 接口; RS485; CAN; 导轨
安装
多功能 CM4 主机
硬盘扩展主机
千兆×2 M.2 M×2/
Mini-PCIe
3.0×2 ×2 ×2 5V 双 M.2 M KEY 接口
5 寸触摸屏一体机套件
5 寸一体机
千兆×1 M.2 M 2.0×4 ×2 5/12V 5V
树莓派 CM4 物联网工控主板
7 寸一体机
千兆×1 M.2 M 2.0×4 占用 占用 5/12V
占用
7~36V 摄像头; 触控; 喇叭
13.3寸树莓派平板
13.3寸一体机
千兆×1 2.0×2 12V 高清触控屏
13.3寸智能魔镜
13.3寸
智能魔镜
千兆×1 2.0×2 12V 高清屏,语音助手
备注 ① USB 3.0 完全等同于 USB 3.2 Gen1
② 风扇接口若无特殊说明,通常是 2510-4P 类型接口。
③ PoE 功能只有 PoE 管脚,不带 PoE 模块,需外接 PoE 模块才能支持 PoE 功能。若无特别说明,本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

关于 CM4 的简介
