树莓派迷你Compute Module 4基础扩展板 计算模块核心板底板

板载40PIN GPIO接口、千兆网口、HDMI 4K输出、双MIPI CSI摄像头接口
价格
原价
型号
CM4-IO-BASE-B
SKU
19602
品牌
Waveshare
版本选择
精简版 完整版 进阶版 USB HDMI扩展板 精简版 + USB HDMI扩展板 + USB线 完整版 + USB HDMI扩展板 + USB线 整机套餐 (精简版+外壳+电源+风扇) 整机套餐 (完整版+外壳+电源+风扇) 整机套餐 (进阶版+外壳+电源+风扇) 整机套餐 (精简版+外壳+电源+风扇) + USB HDMI扩展板 + USB线 整机套餐 (完整版+外壳+电源+风扇) + USB HDMI扩展板 + USB线
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

PoE/USB3.2底板 PoE/RS232/485底板 精简版 完整版 进阶版 双千兆网口 物联网工控 官方IO板 核心板 天线 PCIe 扩展卡 美规电源
  • 关联商品

树莓派迷你Compute Module 4基础扩展板 计算模块核心板底板

+
=

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

立即购买
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

CM4 计算模块迷你主机

专为树莓派 Compute Module 4 核心板设计

内置微雪迷你 IO 板完整版，简单组装即成主机，便捷快速

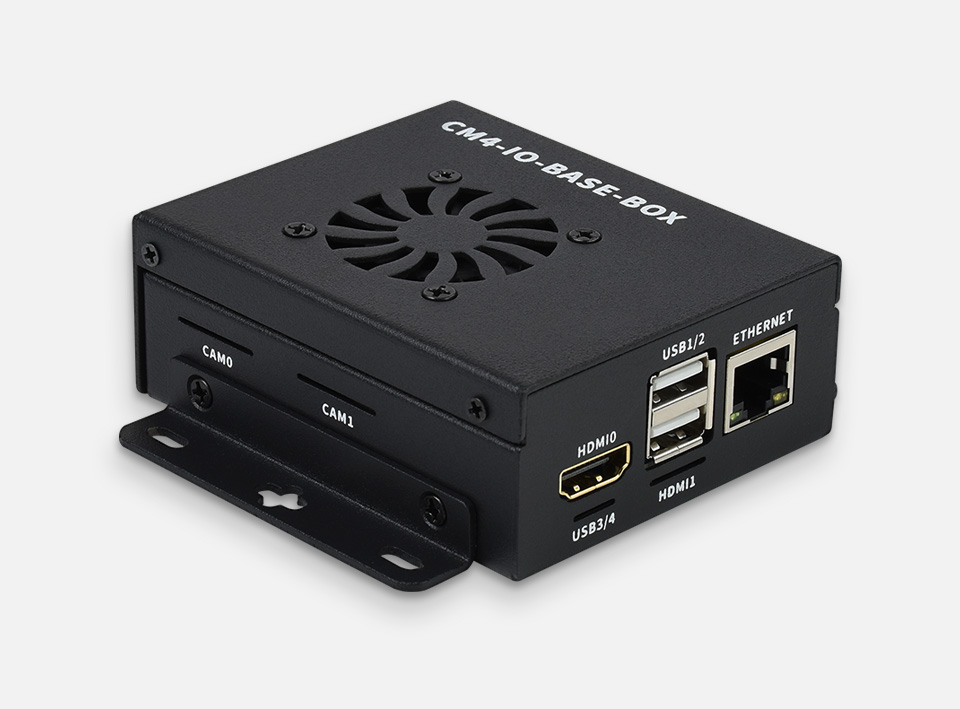

CM4 计算模块迷你主机主图

版本选择

(详细配置，请参考配置清单说明)

微雪迷你 IO 板进阶版
CM4 扩展板完整版
CM4 计算模块迷你主机主图
CM4 计算模块迷你主机

配备了铝合金外壳、风扇及电源等

可加装黑色金属外壳

量身打造，搭建属于你自己的树莓派 CM4 主机

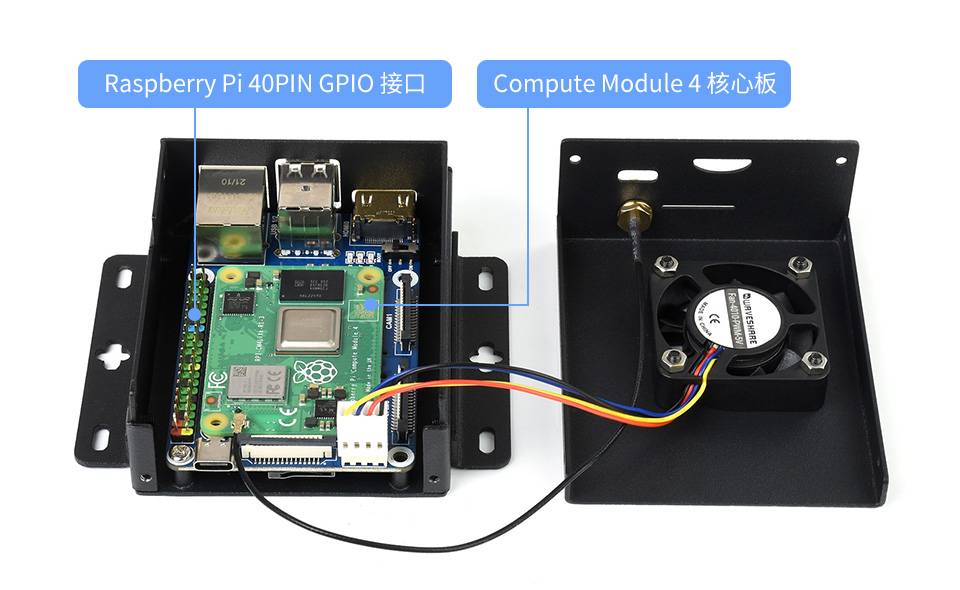

CM4 计算模块迷你主机机箱内部构造

本产品不配套 Compute module 4 和 天线，如有需要，请另行选购

底板参数

CM4 卡座 适用于 Compute Module 4 的所有版本
联网 千兆以太网 RJ45 接口
连接器 M.2 M KEY，支持通信模块或 NVME 固态硬盘
Raspberry Pi 40PIN GPIO 接口
USB USB 2.0 Type A × 2；FFC 引出接口 × 2
显示 MIPI DSI 接口 (15pin 1.0mm FPC 连接器)
摄像头 MIPI CSI-2 接口 × 2 (15pin 1.0mm FPC 连接器)
视频 HDMI 接口 × 2(含 FFC 引出接口 × 1)，支持 4K 30fps 输出
实时时钟 RTC 实时时钟，带电池接口和可唤醒 CM4 的能力
存储 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本)
风扇接口 可调速、可测速，5V
电源输入 5V
尺寸 85 × 56mm

CM4 扩展板对比

接口数量及接口参数
产品 PoE 网口 40PIN
GPIO		 PCIe ①
USB		 DSI HDMI CSI RTC ②
风扇
接口		 电源
输入		 特性
树莓派 CM4 扩展板 CM4 NANO A板
NANO A		 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO B板
NANO B		 千兆×1 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO C板
NANO C		 2.0×1 5V 板载摄像头
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板精简		 千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板完整		 千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 基础板进阶
基础板进阶		 千兆×1 M.2 M 2.0×2 ×2 5V 5V LCD 接口直连
树莓派 CM4 触摸扩展板
触摸扩展板		 千兆×1 M.2 M 2.0×4 5V IPS
屏幕
双千兆网口扩展板
小板型双千兆		 千兆×2 2.0×1 5V
SH1.0		 5V 双网口
树莓派 CM4 PoE 扩展板微雪双目视觉
双目视觉		 千兆×1 M.2 M 2.0×4 ×2 5V 双800万像素
四路 RS485
四路 RS485		 百兆×1,
千兆×1		 2.0×2 ×2 5V 7~36V 双网口
WIFI6 双网口扩展板
WIFI6 双网口		 百兆×1,
千兆×1		 M.2 E 2.0×3 ×2 ×2 5/12V 7~36V WIFI6
双网口
双千兆网口扩展板
双千兆网口		 千兆×2 3.0×3 ×2 ×2 5/12V 7~36V
物联网双千兆
物联网双千兆		 千兆×2 3.0×2 ×2 ×2 5/12V 5V 5G/4G 接口
树莓派 CM4 物联网工控主板
物联网工控		 千兆×1 Gen2×1 2.0×2 ×2 ×2 ×2 5/12V 7~36V 5G/4G 接口; RS232; RS485; ADC
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板 B 型
PoE B		 千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 5/12V 5V RS232; RS485
树莓派 CM4 PoE UPS 扩展板微雪 CM4 PoE IO 板
PoE UPS		 千兆×1 2.0×4 ×2 ×2 5/12V 7~36V UPS
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
PoE		 千兆×1 3.0×4 ×2 ×2 ×2 5/12V 7~36V
树莓派官方 CM4 IO 板
树莓派官方		 ③ 千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 12V 12V
树莓派 CM4 物联网工控主板
无线扩展		 千兆×1 M.2 B /
Mini-PCIe		 2.0×3 5/12V 5V 或
7~36V		 5G/4G 接口; RS485; CAN; 导轨
安装
5 寸触摸屏一体机套件
5 寸一体机		 ③ 千兆×1 M.2 M 2.0×4 ×2 5/12V 5V
树莓派 CM4 物联网工控主板
7 寸一体机		 千兆×1 M.2 M 2.0×4 占用 占用 5/12V
占用		 7~36V 摄像头; 触控; 喇叭
13.3寸树莓派平板
13.3寸一体机		 千兆×1 2.0×2 12V 高清触控屏
13.3寸智能魔镜
13.3寸
智能魔镜		 千兆×1 2.0×2 12V 高清屏，语音助手
备注 ① USB 3.0 完全等同于 USB 3.2 Gen1
② 风扇接口若无特殊说明，通常是 2510-4P 类型接口。
③ PoE 功能只有 PoE 管脚，不带 PoE 模块，需外接 PoE 模块才能支持 PoE 功能。若无特别说明，本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

板子虽小 五脏俱全

搭载 CSI/DSI/RTC/FAN/HDMI/USB/RJ45 千兆网口/Micro SD 卡/M.2 等多种接口使用更方便

CM4 计算模块迷你主机接口

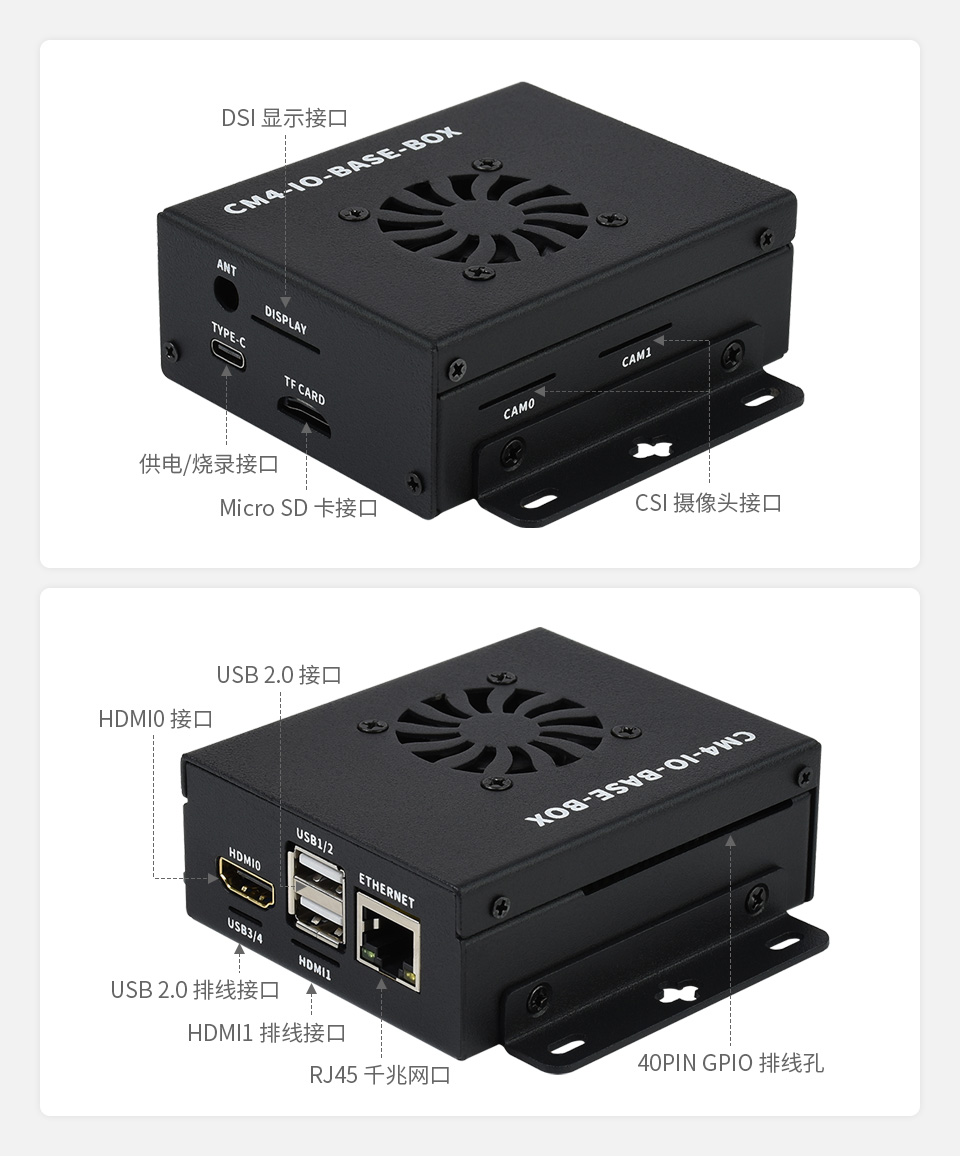

细致的孔位设计

确保每个接口都能高度贴合主板
接口处标注有清晰丝印，方便查看

CM4 计算模块迷你主机细致的孔位设计

支持接入 USB HDMI 扩展板

通过 FFC 排线引出更多的 USB 和 HDMI 接口

CM4 计算模块迷你主机支持接入 USB HDMI 扩展板

配套散热风扇

顶部预留通风口，内置风扇浑然一体，散热效果更好

CM4 计算模块迷你主机配套散热风扇

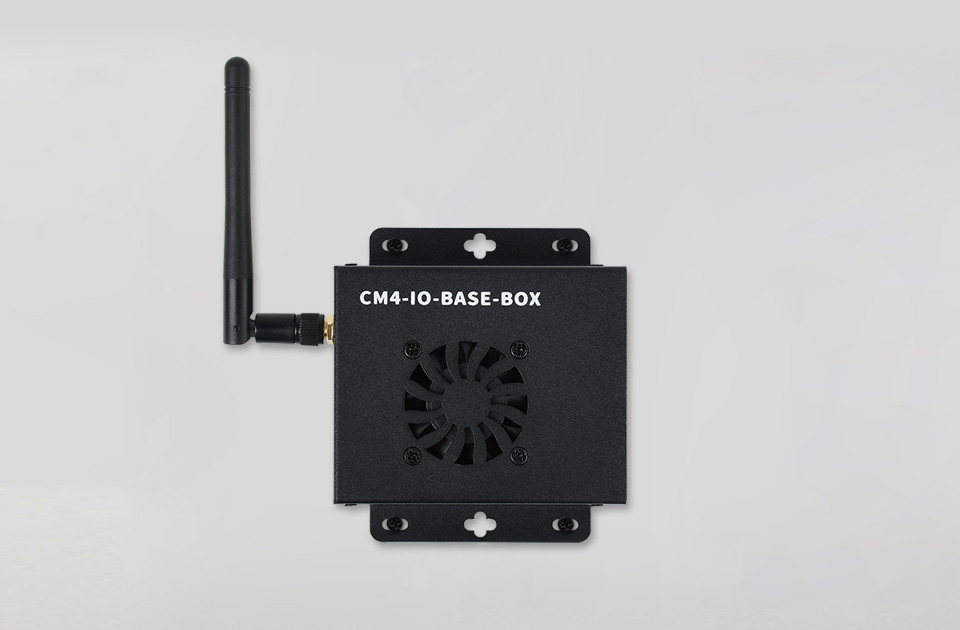

支持壁挂

两侧设计有壁挂孔位，安装固定更方便

CM4 计算模块迷你主机支持壁挂

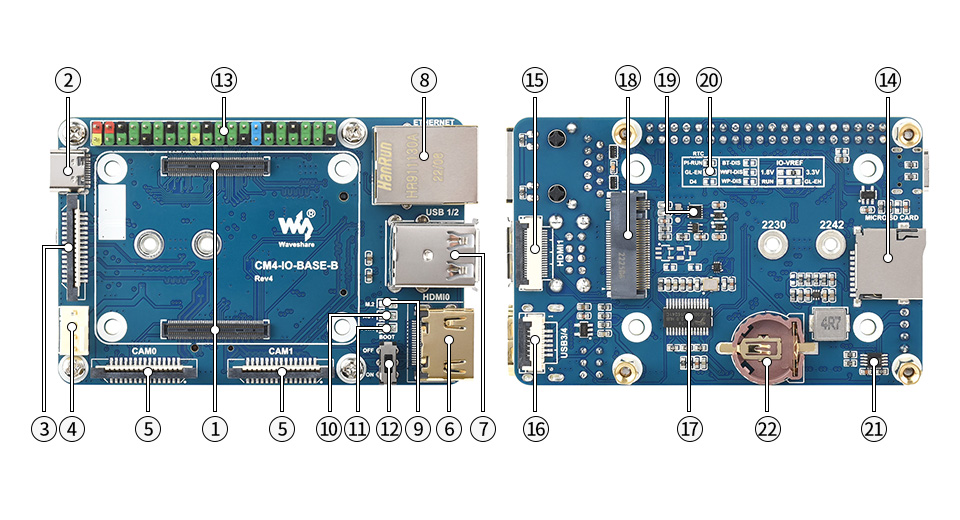

资源简介

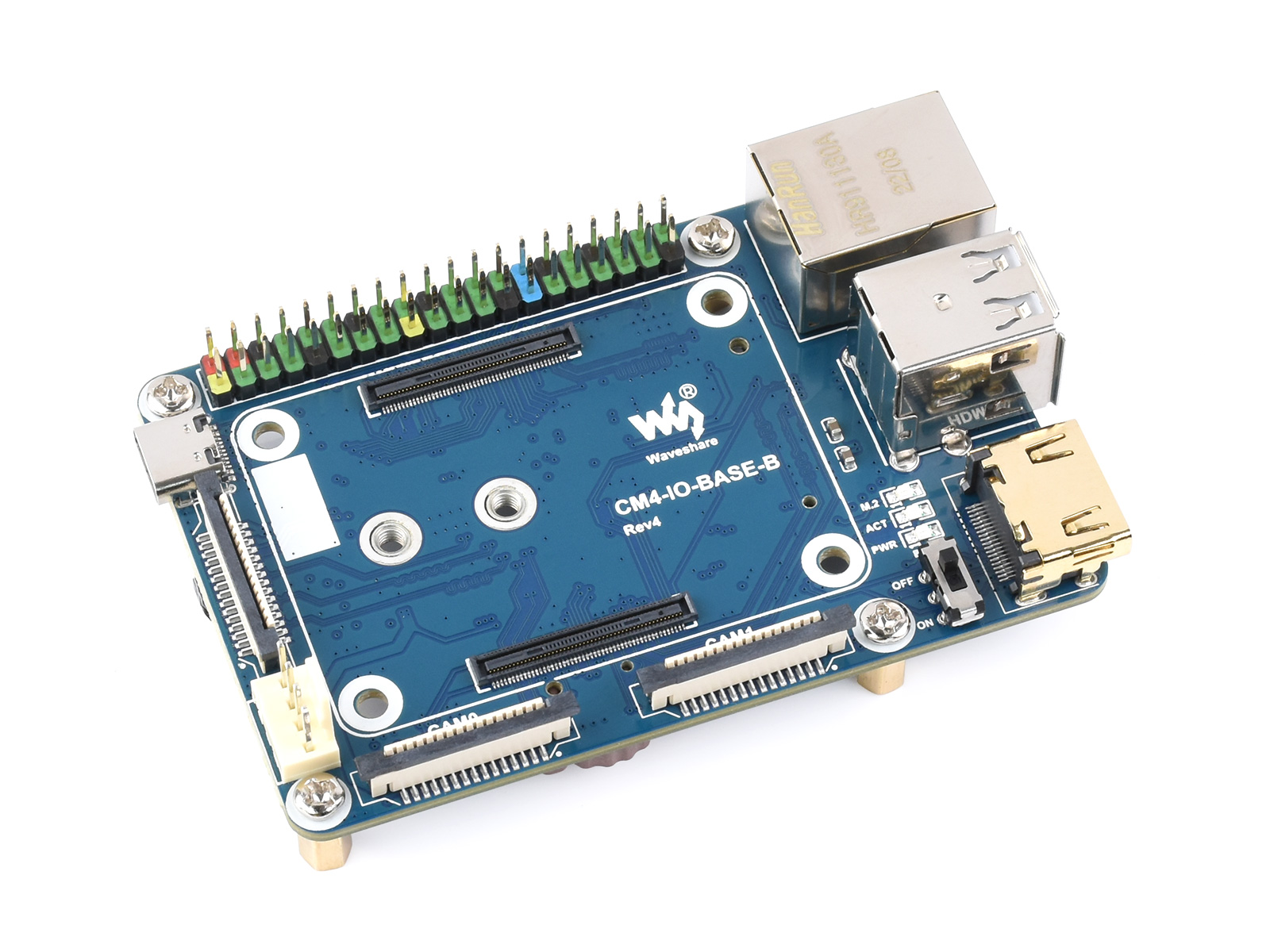

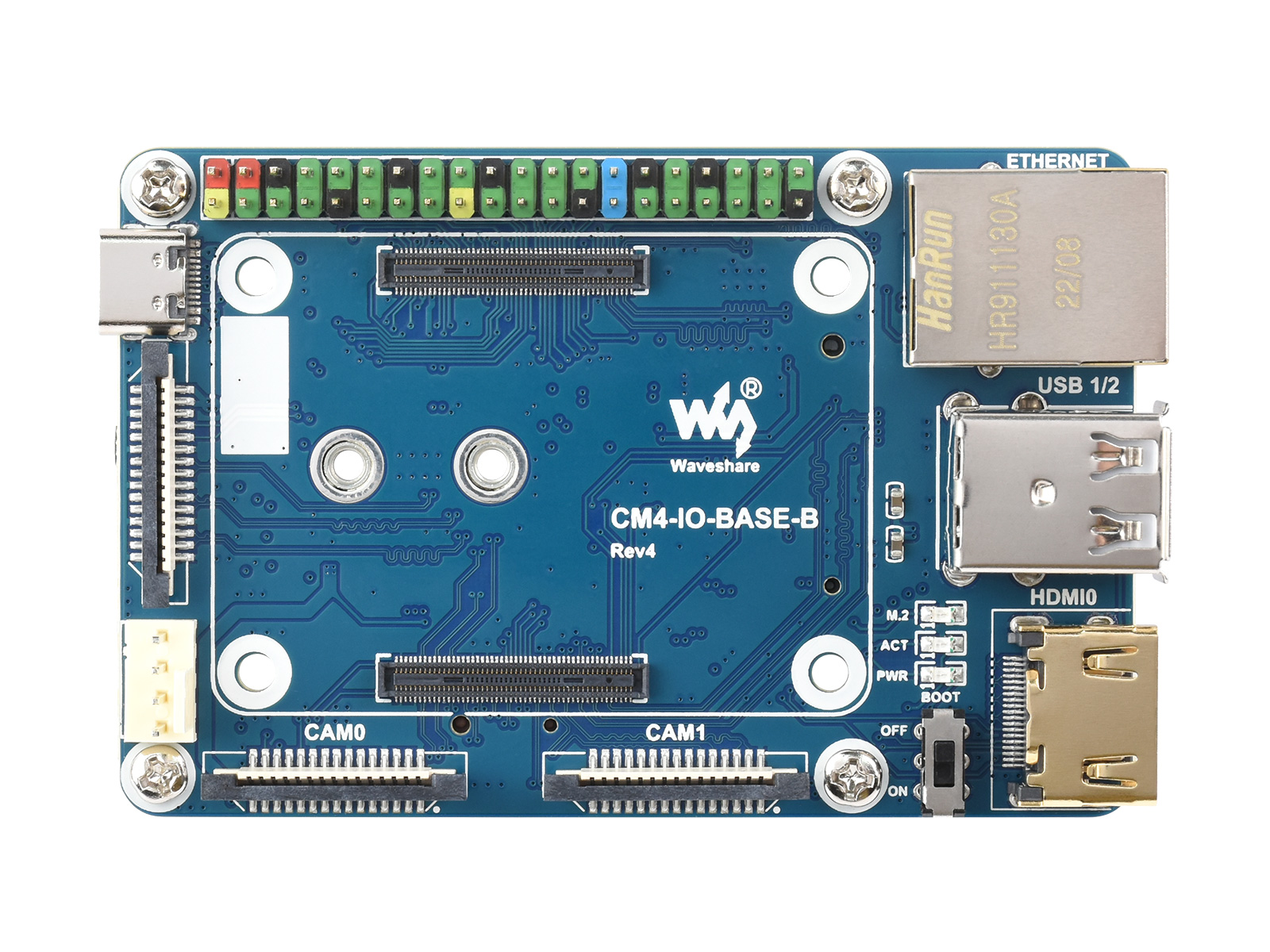

树莓派 CM4 基础扩展板树莓派 Pico 接口设计
  1. CM4 连接器

    适用于 Compute Module 4 的所有版本

  2. 供电/烧录接口

    5V/2.5A 供电，也可以作为 eMMC 烧录接口

  3. DISP 接口

    MIPI DSI 显示接口

  4. FAN 接口

    方便接入散热风扇，支持调速和测速

  5. CAM 接口

    双路 MIPI CSI 摄像头接口

  6. HDMI0 接口

    HDMI 接口，支持 4K 30fps 输出

  7. USB 2.0 接口

    2 路 USB 2.0 接口，支持各种 USB 设备插入

  8. 千兆网口

    RJ45 千兆网口，支持 10 / 100 / 1000M 网络接入

  9. M.2 指示灯

    指示接口工作状态

  10. ACT 指示灯

    指示树莓派工作状态

  11. PWR 指示灯

    指示树莓派电源状态

  12. BOOT

    ON：
    CM4 开机引导转移到 USB Type C 接口上
    OFF：
    CM4 开机引导为 eMMC 或 Micro SD 卡

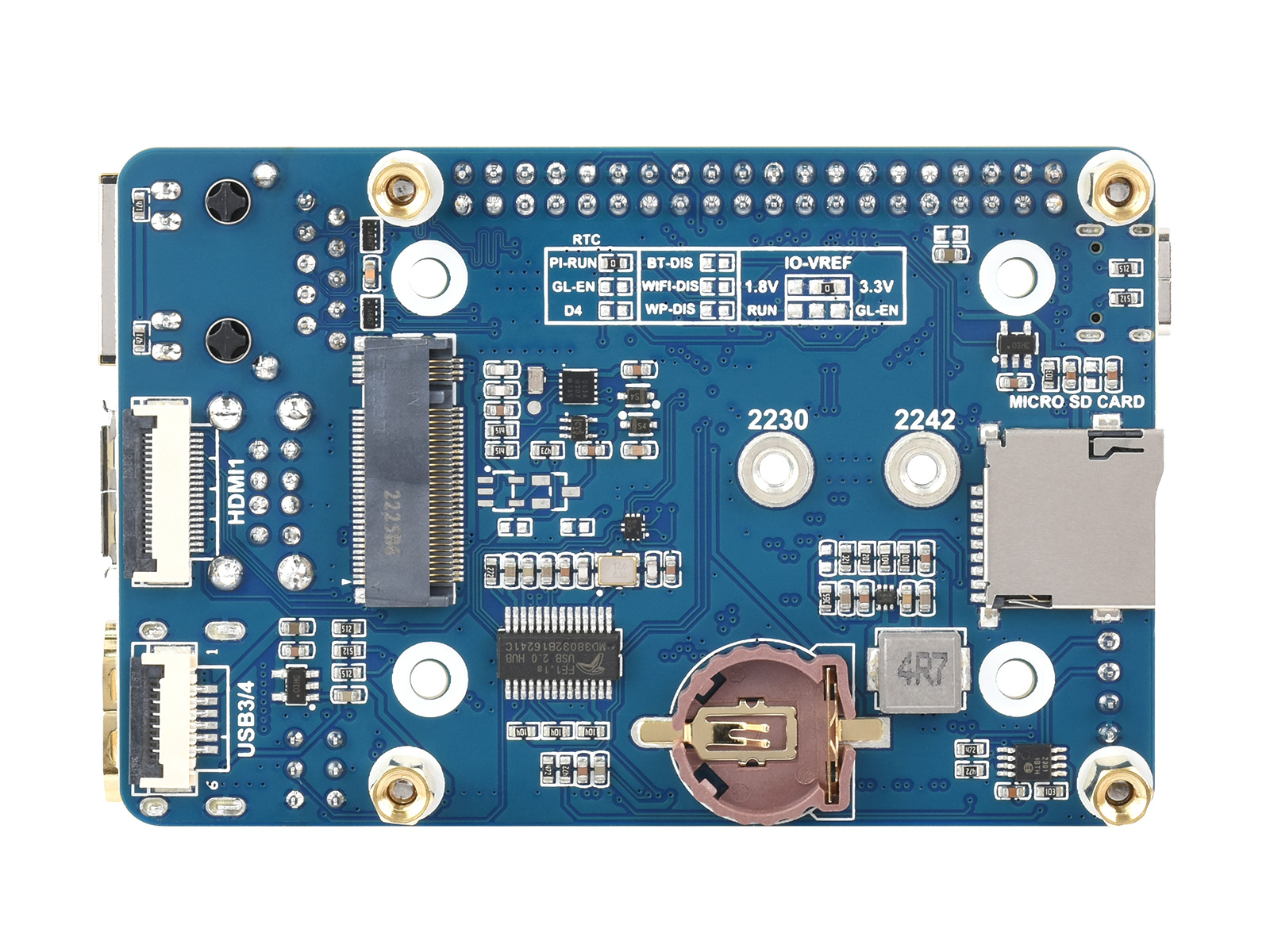

  1. 40PIN GPIO 接口

    方便接入各种 HAT 模块

  2. Micro SD 卡接口

    用于接入带系统的 Micro SD 卡，仅用于 Lite 版本

  3. HDMI1 排线接口

    HDMI1 接口，支持 4K 30fps 输出

  4. USB 2.0 排线接口

    USB 2.0 排线接口，通过转接板连接

  5. FE1.1S

    USB HUB芯片，USB 接口 1 扩 4

  6. M.2 接口

    适用于各种NVME固态硬盘，或者支持 PCIE M.2 M KEY 接口的通信模块

  7. RTC 芯片

    支持 RTC 唤醒，关机，重启，或者其他功能

  8. RTC 中断管脚切换

    PI-RUN：RTC 触发中断 CM4 重启
    GN-EN：RTC 触发中断 CM4 关机
    D4：RTC 触发中断 D4 管脚触发

  9. EMC2301

    风扇控制器，控制风扇转速，测量风扇转速

  10. RTC 电池连接座

    可接入 CR1220 纽扣电池

应用示例

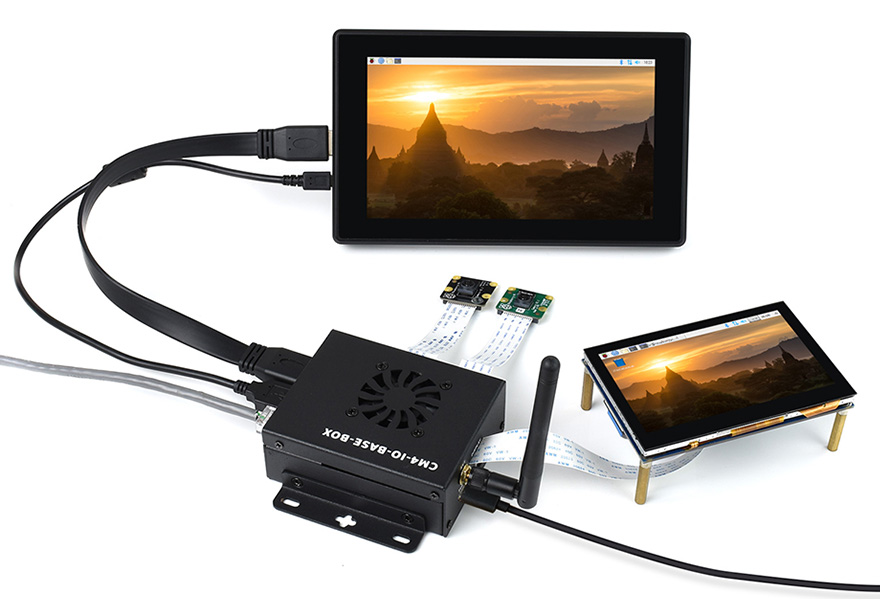

适用于双目视觉的树莓派应用场景

CM4 计算模块迷你主机应用示例

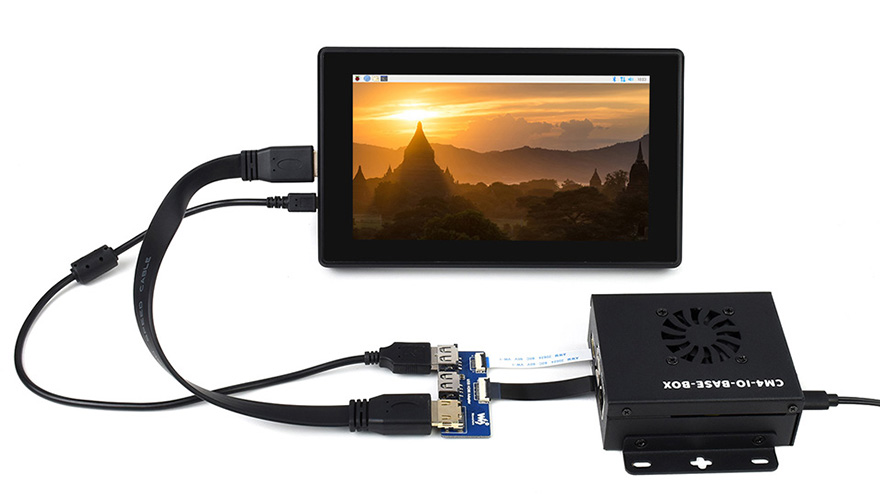

可使用 USB HDMI 扩展板接入更多外设

CM4 计算模块迷你主机应用示例

扩展板可接入 SSD

CM4 计算模块迷你主机应用示例

本产品不包含图中的显示屏、摄像头模块、天线、网线和 SSD

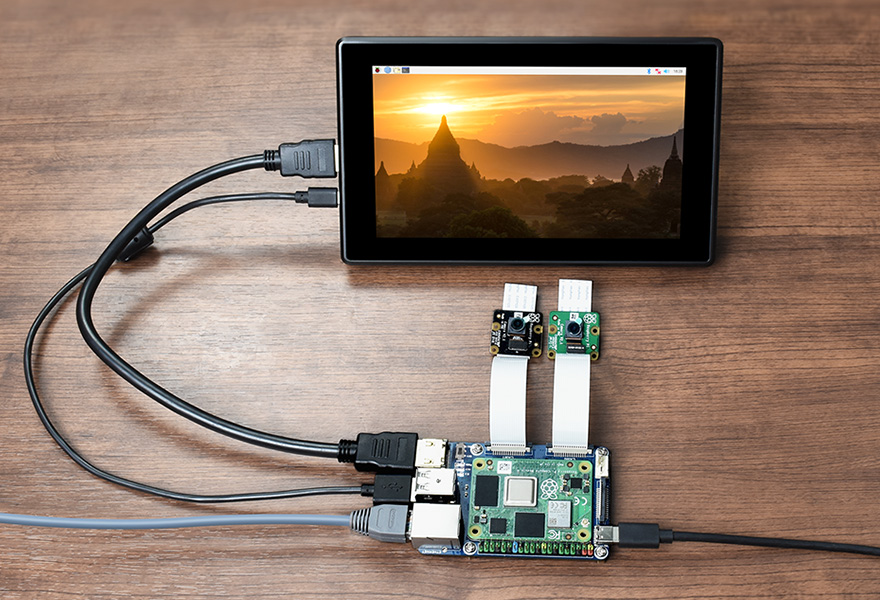

产品展示

CM4 计算模块迷你主机产品展示

产品尺寸

CM4 计算模块迷你主机产品尺寸 CM4 计算模块迷你主机产品尺寸

版本及套餐选择

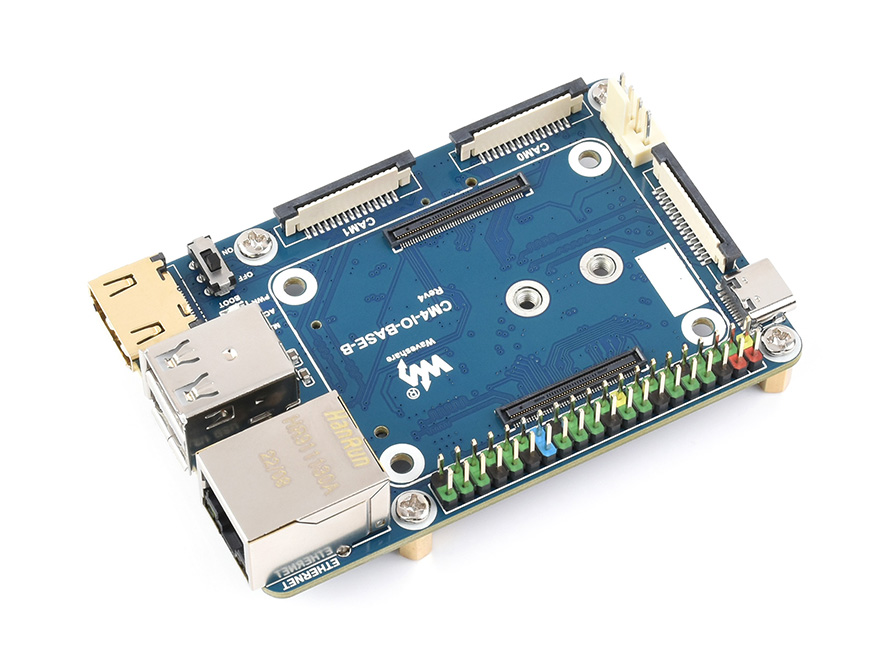

CM4 扩展板完整版
基础扩展板 (完整版)

CM4 扩展板完整版
基础扩展板整机套餐 (完整版)

配件包里除了扩展板，还含有金属外壳、散热风扇、5V 3A 电源和螺丝包等。

CM4 底板配件包 B 型
CM4 底板配件包 B 型 —— 基础扩展板 (完整版) + USB HDMI 扩展板包

通过 FFC 排线额外引出 2 路 USB 接口和 1 路 HDMI 接口，配件包里除了扩展板，还含有 USB HDMI 扩展板、FFC 线和 USB 线等。

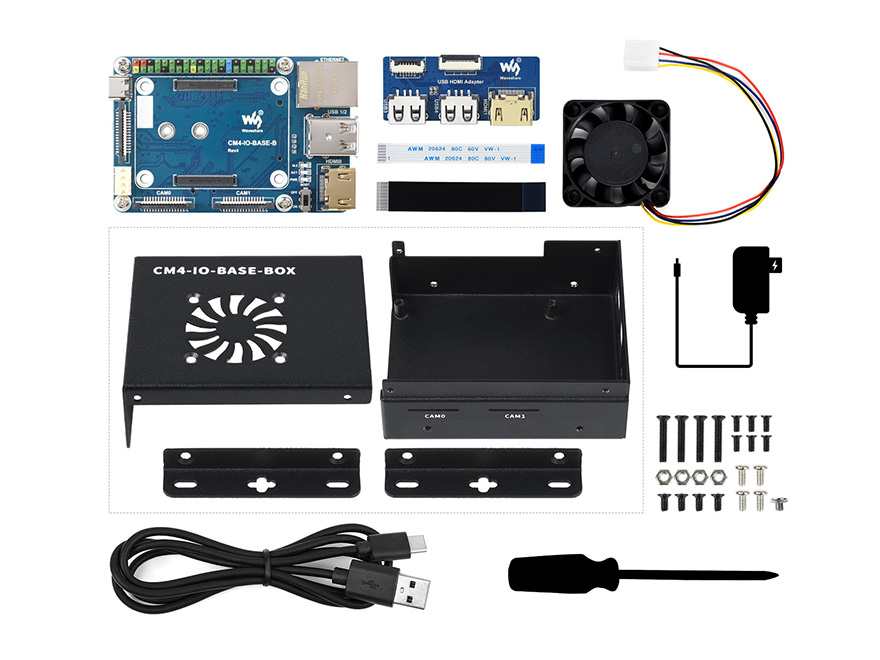

CM4 底板配件包 D 型
CM4 底板配件包 D 型 —— 基础扩展板整机套餐 (完整版) + USB HDMI 扩展板

通过 FFC 排线额外引出 2 路 USB 接口和 1 路 HDMI 接口，配件包里除了扩展板，还有金属外壳、USB HDMI 扩展板、5V 3A 电源、FFC 线和 USB 线等。

关于 CM4 的简介

树莓派 Compute Module 4 计算模块说明

全新升级，更强大的 CM4

  • CPU 升级为 BCM2711，四核 Cortex A72 64 位处理器，性能更强劲
  • 更多内存选择 (1GB/2GB/4GB/8GB)，适合做大型的数据编译
  • 更高速的 eMMC 闪存，传输速率高达 100 MB/s，比 CM3+ 快 4 倍
  • 增加无线模块选项，采用和 Pi4B 相同的 WiFi 和蓝牙模块，提供了板载 PCB 天线和外置天线，更适合工业应用
  • 采用 B to B 接插件设计，改变了前几代 CM 系列金手指设计，增强稳定性
  • 增加板载千兆以太网设计，支持 IEEE1588，适合网络应用开发
  • 增加 PCIe 接口扩展，可灵活添加相关模块
  • 点击查看更多关于 CM4 的介绍

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/CM4-IO-BASE-B
