树莓派 CM4 物联网工控主板

支持全球通 5G/4G/3G/2G 蜂窝、PoE 以太网等网络通信

适用于各种工业物联网应用

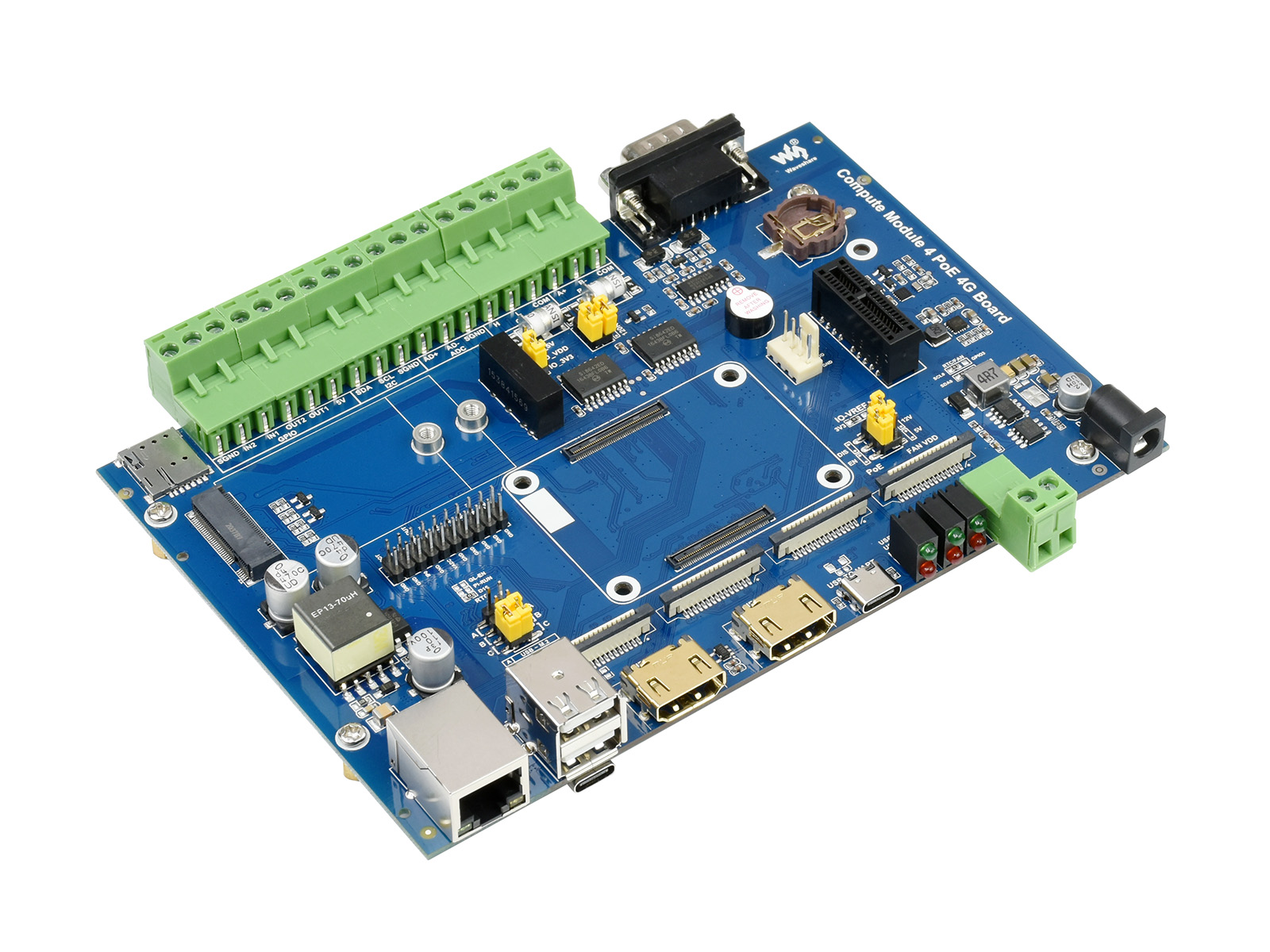

树莓派 CM4 PoE 扩展板首图

注意：全球通 5G/4G/3G/2G 蜂窝功能需要接入通信模组才可以生效，如有需要，请购买 5G 模组 或 4G 模组

套餐配置

套餐 裸板 整机套餐 整机套餐 + 4G模组
CM4 物联网工控主板
金属外壳套件
5000 转速散热风扇
12V 2A 美规电源
螺丝刀和螺丝
4G 模组
船桨天线
船桨天线连接线

产品特性

基于树莓派计算模块设计的工业级主机，支持全球通 5G/4G/3G/2G 蜂窝和 PoE 以太网等网络通信，扩展了多种工业隔离型接口资源，如 CAN，RS485，RS232，ADC，GPIO 等等，功能强大，便于各种工业物联网应用，相比于 CM3 版本，处理能力更加强大。

  • 兼容树莓派 Compute module 4 核心板所有版本
  • 板载 M.2 接口，支持接入 5G/4G 模组，全球通用
  • 板载 10/100M/1000M 自适应以太网口，支持 PoE 以太网供电
  • 板载 USB HUB，方便接入更多的 USB 设备
  • 板载 USB TO UART，方便进行串口调试
  • 板载 CAN、RS485、RS232、ADC、GPIO、RTC 等多种工业隔离型接口资源
  • 板载 HDMI、DSI、CSI 等多种视频接口
  • 板载多个 LED，工作状态一目了然

产品参数

CM4 卡座 适用于 Compute Module 4 的所有版本
联网 千兆以太网 RJ45 接口，集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)
M.2 B KEY，支持接入 5G / 4G 模组
SIM 卡槽，可接入标准 SIM 卡，用于 5G/4G/3G/2G 上网
连接器 隔离型 RS485，隔离型 RS232，PCIe Gen 2 × 1，I2C，ADC，GPIO
USB USB 2.0 Type A 接口 × 2
显示 MIPI DSI 接口 × 2 (15pin 1.0mm FPC 连接器)
摄像头 MIPI CSI-2 接口 × 2 (15pin 1.0mm FPC 连接器)
视频 HDMI 接口 × 2，支持 4K 30fps 输出
实时时钟 RTC 实时时钟，带电池接口和可唤醒 Compute Module 4 的能力
存储 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本)
风扇接口 可调速、可测速，5V / 12V
电源输入 7V~36V 宽电压
尺寸 160 × 114mm

CM4 扩展板对比

接口数量及接口参数
产品 PoE 网口 40PIN
GPIO		 PCIe ①
USB		 DSI HDMI CSI RTC ②
风扇
接口		 电源
输入		 特性
树莓派 CM4 扩展板 CM4 NANO A板
NANO A		 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO B板
NANO B		 千兆×1 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO C板
NANO C		 2.0×1 5V 板载摄像头
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板精简		 千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板完整		 千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 基础板进阶
基础板进阶		 千兆×1 M.2 M 2.0×2 ×2 5V 5V LCD 接口直连
树莓派 CM4 触摸扩展板
触摸扩展板		 千兆×1 M.2 M 2.0×4 5V IPS
屏幕
双千兆网口扩展板
小板型双千兆		 千兆×2 2.0×1 5V
SH1.0		 5V 双网口
树莓派 CM4 PoE 扩展板微雪双目视觉
双目视觉		 千兆×1 M.2 M 2.0×4 ×2 5V 双800万像素
四路 RS485
四路 RS485		 百兆×1,
千兆×1		 2.0×2 ×2 5V 7~36V 双网口
WIFI6 双网口扩展板
WIFI6 双网口		 百兆×1,
千兆×1		 M.2 E 2.0×3 ×2 ×2 5/12V 7~36V WIFI6
双网口
双千兆网口扩展板
双千兆网口		 千兆×2 3.0×3 ×2 ×2 5/12V 7~36V
物联网双千兆
物联网双千兆		 千兆×2 3.0×2 ×2 ×2 5/12V 5V 5G/4G 接口
树莓派 CM4 物联网工控主板
物联网工控		 千兆×1 Gen2×1 2.0×2 ×2 ×2 ×2 5/12V 7~36V 5G/4G 接口; RS232; RS485; ADC
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板 B 型
PoE B		 千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 5/12V 5V RS232; RS485
树莓派 CM4 PoE UPS 扩展板微雪 CM4 PoE IO 板
PoE UPS		 千兆×1 2.0×4 ×2 ×2 5/12V 7~36V UPS
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
PoE		 千兆×1 3.0×4 ×2 ×2 ×2 5/12V 7~36V
树莓派官方 CM4 IO 板
树莓派官方		 ③ 千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 12V 12V
树莓派 CM4 物联网工控主板
无线扩展		 千兆×1 M.2 B /
Mini-PCIe		 2.0×3 5/12V 5V 或
7~36V		 5G/4G 接口; RS485; CAN; 导轨
安装
树莓派 CM4 带 UPS 工业扩展模块
UPS 无线扩展		 千兆×1 M.2 B 2.0×3 5/12V 5V 或
7~36V		 带 UPS; 5G/4G 接口; RS485; CAN; 导轨
安装
多功能 CM4 主机
硬盘扩展主机		 千兆×2 M.2 M×2/
Mini-PCIe		 3.0×2 ×2 ×2 5V 双 M.2 M KEY 接口
5 寸触摸屏一体机套件
5 寸一体机		 ③ 千兆×1 M.2 M 2.0×4 ×2 5/12V 5V
树莓派 CM4 物联网工控主板
7 寸一体机		 千兆×1 M.2 M 2.0×4 占用 占用 5/12V
占用		 7~36V 摄像头; 触控; 喇叭
13.3寸树莓派平板
13.3寸一体机		 千兆×1 2.0×2 12V 高清触控屏
13.3寸智能魔镜
13.3寸
智能魔镜		 千兆×1 2.0×2 12V 高清屏，语音助手
备注 ① USB 3.0 完全等同于 USB 3.2 Gen1
② 风扇接口若无特殊说明，通常是 2510-4P 类型接口。
③ PoE 功能只有 PoE 管脚，不带 PoE 模块，需外接 PoE 模块才能支持 PoE 功能。若无特别说明，本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

接入 Compute Module 4 主板

板载标准的 CM4 连接器
支持接入 Compute Module 4 Lite/eMMC 系列主板

树莓派 CM4 PoE 扩展板支持 PoE 以太网供电

本产品不含图中的 CM4 、以及 4G 模组，如有需要，请另行购买

更多丰富的接口

搭载 M.2/CSI/DSI/HDMI/USB/ETH/PCIe/RS232/RS485 等多种接口
使用更方便

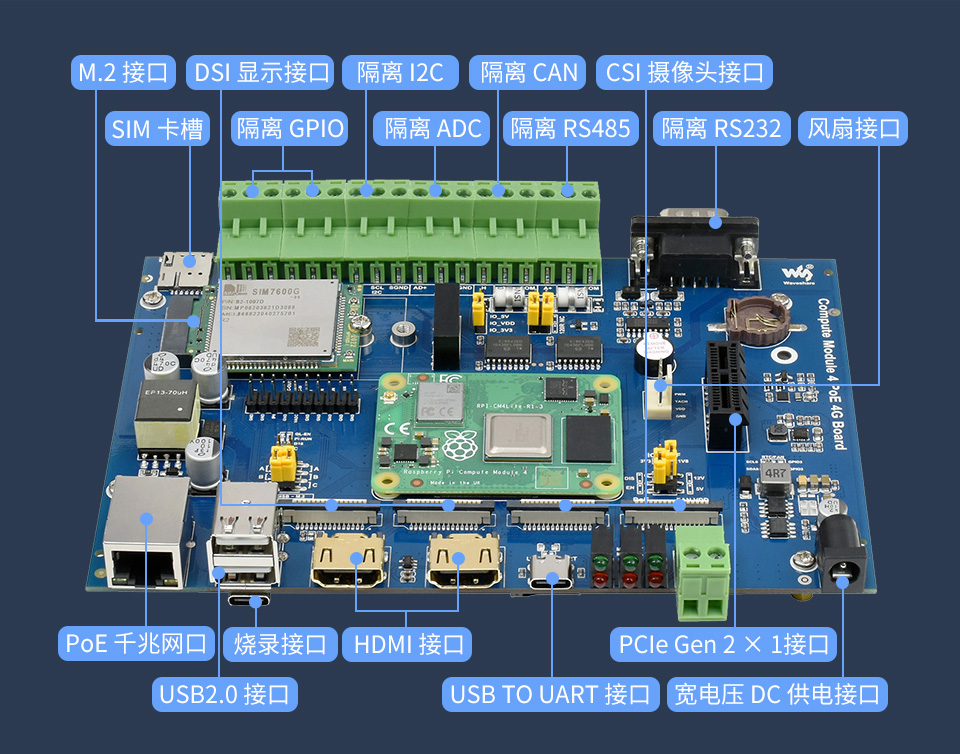

树莓派 CM4 PoE 扩展板板载 4 路 USB3.0 接口

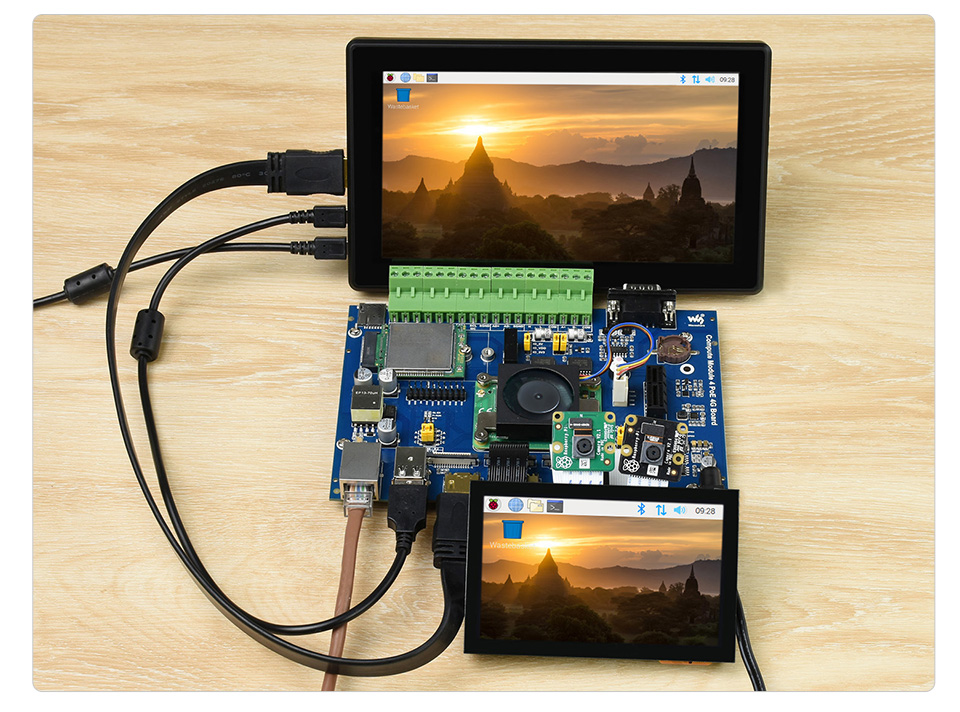

应用示例

适用于多功能外设要求的树莓派应用或其它工业场合

树莓派 CM4 PoE 扩展板应用示例

本产品不含图中的 CM4 、 显示屏 及 摄像头 ，如有需要，请另行购买

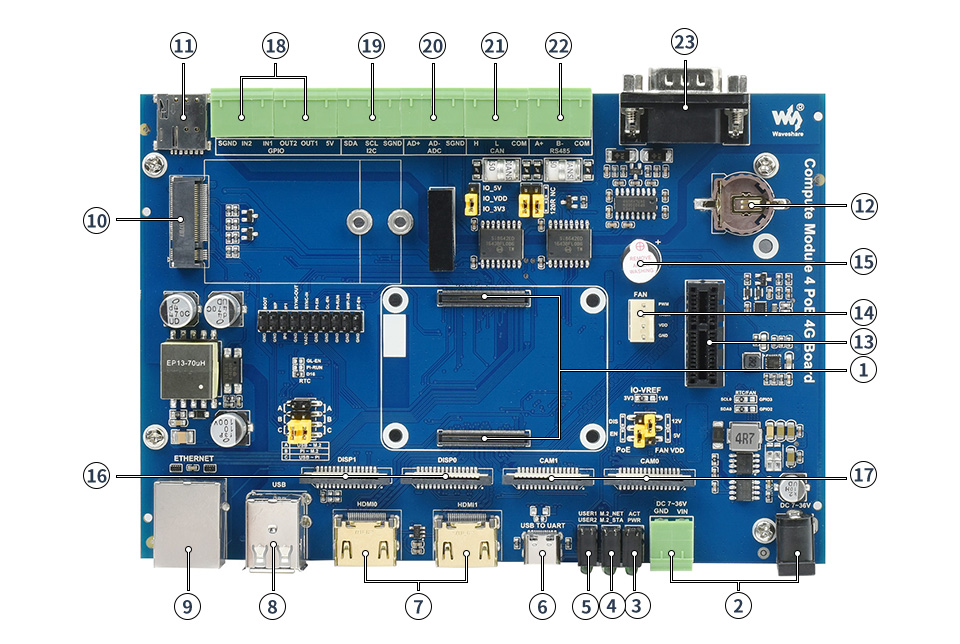

资源简介

树莓派 CM4 PoE 扩展板资源简介

核心接口简介

  1. CM4 连接器

    适用于 Compute Module 4 的所有版本

  2. 供电接口

    7~36V 宽电压供电

  3. CM4 状态 LED 灯座

    红灯：树莓派电源指示灯

    绿灯：树莓派工作状态指示灯

  4. M.2 状态 LED 灯座

    红灯：使能指示灯

    绿灯：工作状态指示灯

  5. 用户 LED

    便于 I/O 输出测试或显示程序运行状态

  6. USB TO UART 接口

    方便进行串口调试

  7. HDMI 接口

    双路 HDMI 接口，支持双 4K 30fps 输出

  8. USB2.0 接口

    双路 USB 2.0 接口，支持各种 USB 设备插入

  9. RJ45 千兆网口

    带 PoE 供电功能的千兆网口，支持 10/100/1000M 网络接入

  10. M.2 接口

    支持 4G 模组接入

  11. SIM 卡槽

    可接入标准 SIM 卡，用于 4G/3G/2G 上网

  1. RTC 实时时钟供电电池座

    可接入 CR1220 纽扣电池给 RTC 供电

  2. PCIe Gen 2 × 1 接口

    支持 PCIe Gen 2 × 1 接口部分的模块

  3. FAN 接口

    方便接入散热风扇，支持调速和测速

  4. 蜂鸣器

  5. DISP

    双路 MIPI DSI 显示接口

  6. CAM

    双路 MIPI CSI 摄像头接口

隔离接口简介

  1. 隔离 GPIO

    可通过 GPIO 控制或检测设备

  2. 隔离 I2C

    可通过 I2C 控制或读取设备

  3. 隔离 ADC

    ADC 差分输入

  4. 隔离 CAN 接口

    可通过 CAN 接口通信

  5. 隔离 RS485 接口

    可通过 RS485 接口通信

  6. 隔离 RS232 接口

    可通过 RS232 接口通信

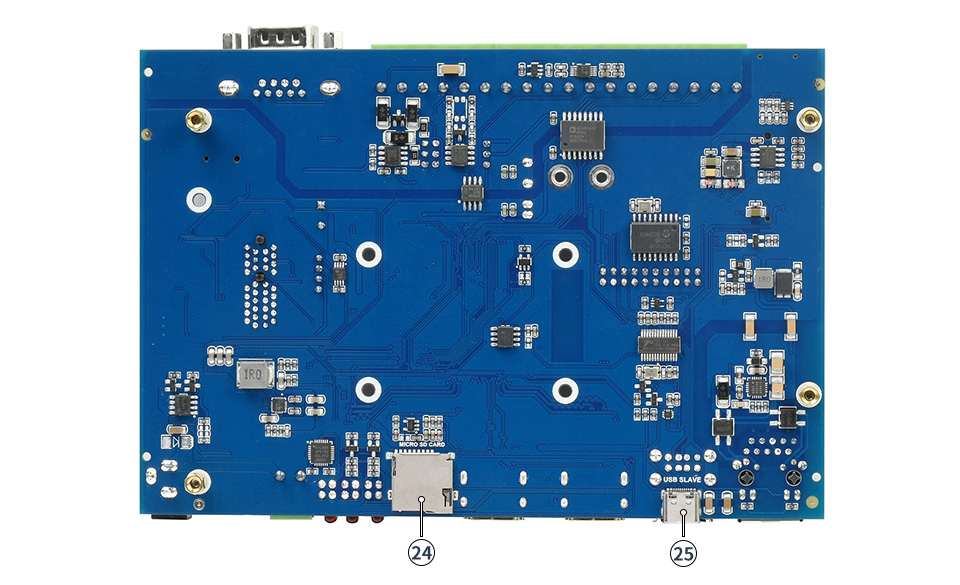

树莓派 CM4 PoE 扩展板资源简介
  1. Micro SD 卡接口(背面)

    用于接入带系统的 Micro SD 卡，以启动 Compute Module 4 Lite

  1. USB Type-C 烧录接口(背面)

    Compute Module 4 eMMC 版本可通过此接口烧录系统镜像

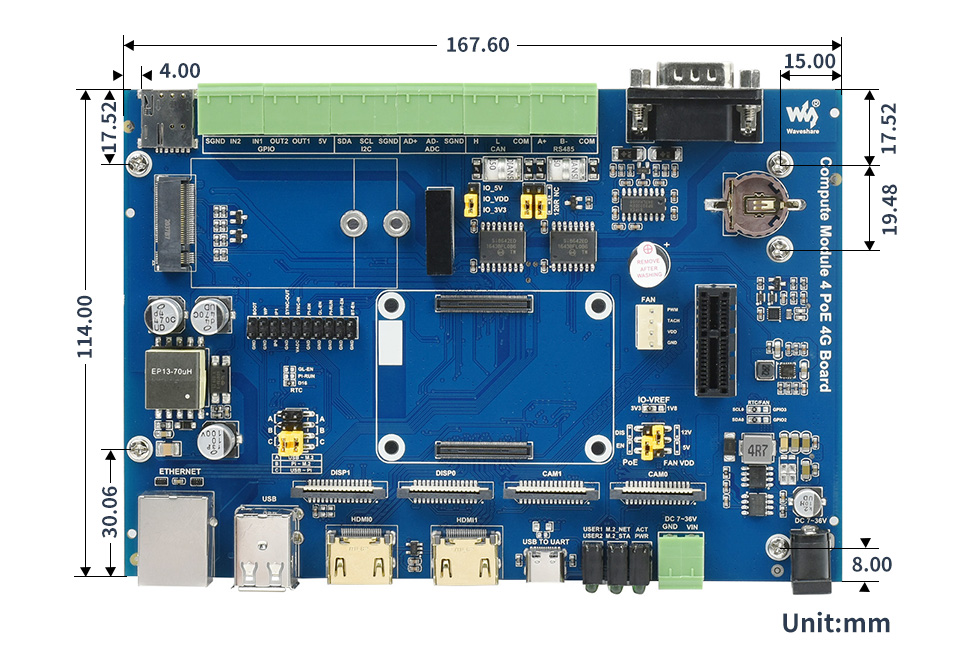

外形尺寸

树莓派 CM4 PoE 扩展板外形尺寸

关于 CM4 的简介

树莓派 Compute Module 4 计算模块说明

全新升级，更强大的 CM4

  • CPU 升级为 BCM2711，四核 Cortex A72 64 位处理器，性能更强劲
  • 更多内存选择 (1GB/2GB/4GB/8GB)，适合做大型的数据编译
  • 更高速的 eMMC 闪存，传输速率高达 100 MB/s，比 CM3+ 快 4 倍
  • 增加无线模块选项，采用和 Pi4B 相同的 WiFi 和蓝牙模块，提供了板载 PCB 天线和外置天线，更适合工业应用
  • 采用 B to B 接插件设计，改变了前几代 CM 系列金手指设计，增强稳定性
  • 增加板载千兆以太网设计，支持 IEEE1588，适合网络应用开发
  • 增加 PCIe 接口扩展，可灵活添加相关模块
  • 点击查看更多关于 CM4 的介绍

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 电路原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/Compute_Module_4_PoE_4G_Board

配置清单

Compute Module 4 PoE 4G Board × 1
