树莓派迷你Compute Module 4基础扩展板精简版 计算模块核心板底板

板载40PIN GPIO接口、千兆网口、HDMI 4K输出、双MIPI CSI摄像头接口
价格
原价
型号
CM4-IO-BASE-A
SKU
19887
品牌
Waveshare
价格参考
  • 不含税
  • 含普票
  • 含13%增票
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 关联商品

树莓派迷你Compute Module 4基础扩展板精简版 计算模块核心板底板

+ =

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

立即购买
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

CM4 基础扩展板 (精简版)

强大功能,迷你身材,仅仅一张银行卡大小

方便学习评估树莓派计算模块或直接集成到产品中

树莓派 CM4 基础扩展板主图

产品参数

CM4 卡座 适用于 Compute Module 4 的所有版本
联网 千兆以太网 RJ45 接口
连接器 M.2 M KEY,支持通信模块或 NVME 固态硬盘
Raspberry Pi 40PIN GPIO 接口
USB USB 2.0 Type A × 2;FFC 引出接口 × 2
显示 MIPI DSI 接口 (15pin 1.0mm FPC 连接器)
摄像头 MIPI CSI-2 接口 × 2 (15pin 1.0mm FPC 连接器)
视频 HDMI 接口 × 2(含 FFC 引出接口 × 1),支持 4K 30fps 输出
存储 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本)
风扇接口 不可调速、不可测速,5V
电源输入 5V
尺寸 85 × 56mm

CM4 底板接口对比

接口数量及接口参数
产品 PoE 千兆
网口
40PIN
GPIO
PCIe USB DSI HDMI CSI RTC 风扇
接口
电源
输入
特性
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板精简
M.2 M 2.0×4 ×2 ×2 5V 5V 迷你
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板完整
M.2 M 2.0×4 ×2 ×2 5V 5V 迷你
双千兆网口扩展板
双千兆网口
×2 3.0×3 ×2 ×2 5/12V 7-36V
树莓派 CM4 物联网工控主板
物联网工控
Gen2×1 2.0×2 ×2 ×2 ×2 5/12V 7-36V 5G/4G 接口; RS232; RS485; ADC
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板 B 型
PoE B
Gen2×1 2.0×4 ×2 ×2 ×2 5/12V 5V RS232; RS485
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
PoE
3.0×4 ×2 ×2 ×2 5/12V 7-36V
树莓派官方 CM4 IO 板
树莓派官方
Gen2×1 2.0×4 ×2 ×2 ×2 12V 12V
备注 ① USB 3.0 完全等同于 USB 3.2 Gen1
② 树莓派官方板的 PoE 功能只有 PoE 管脚,不带 PoE 模块,需外接 PoE 模块才能支持 PoE 功能。若无特别说明,本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

接入 Compute Module 4 核心板

板载 40PIN GPIO 接口及标准的 CM4 连接器
支持接入 Compute Module 4 Lite/eMMC 系列核心板

树莓派 CM4 基础扩展板接入 Compute Module 4 核心板

板子虽小 五脏俱全

搭载 CSI/DSI/FAN/HDMI/USB/RJ45 千兆网口/Micro SD 卡/M.2
等多种接口使用更方便

树莓派 CM4 基础扩展板树莓派 Pico 接口设计
树莓派 CM4 基础扩展板板子虽小 五脏俱全

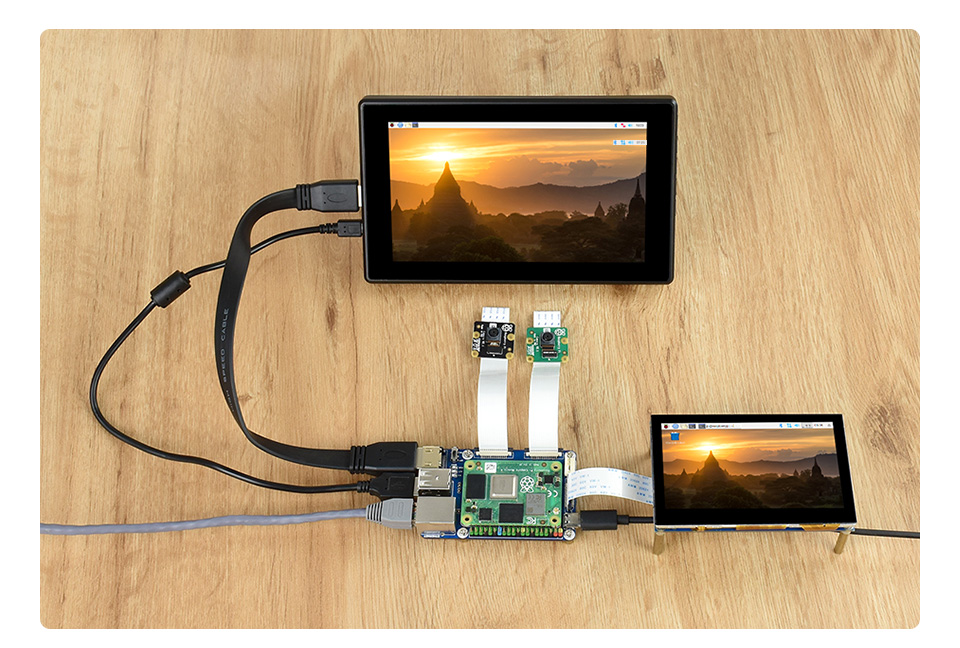

应用示例

树莓派 CM4 基础扩展板应用示例< 树莓派 CM4 基础扩展板应用示例<

本产品不含图中的 CM4显示屏摄像头 及 SSD
如有需要,请另行购买。

资源简介

树莓派 CM4 基础扩展板树莓派 Pico 接口设计

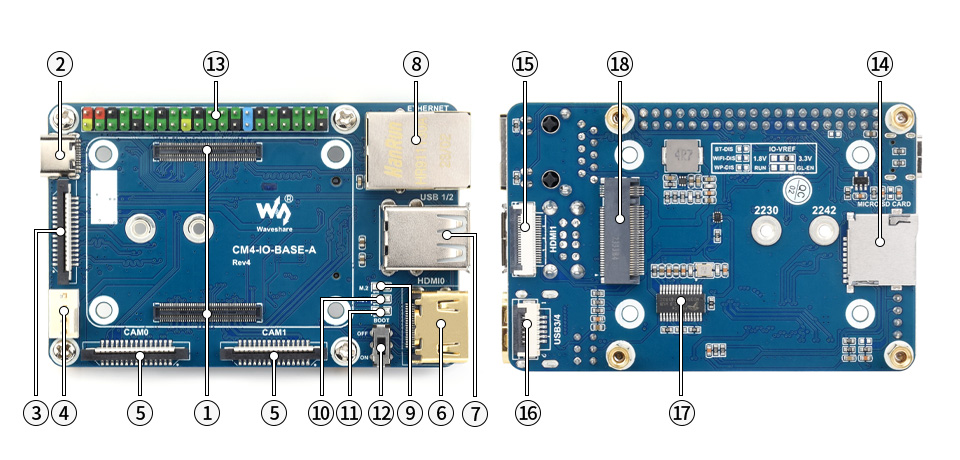

  1. CM4 连接器

    适用于 Compute Module 4 的所有版本

  2. 供电/烧录接口

    5V/2.5A 供电,也可以作为 eMMC 烧录接口

  3. DISP 接口

    MIPI DSI 显示接口

  4. FAN 接口

    方便接入散热风扇

  5. CAM 接口

    双路 MIPI CSI 摄像头接口

  6. HDMI0 接口

    HDMI 接口,支持 4K 30fps 输出

  7. USB 2.0 接口

    2 路 USB 2.0 接口,支持各种 USB 设备插入

  8. 千兆网口

    RJ45 千兆网口,支持 10 / 100 / 1000M 网络接入

  9. M.2 指示灯

    指示接口工作状态

  10. ACT 指示灯

    指示树莓派工作状态

  11. PWR 指示灯

    指示树莓派电源状态

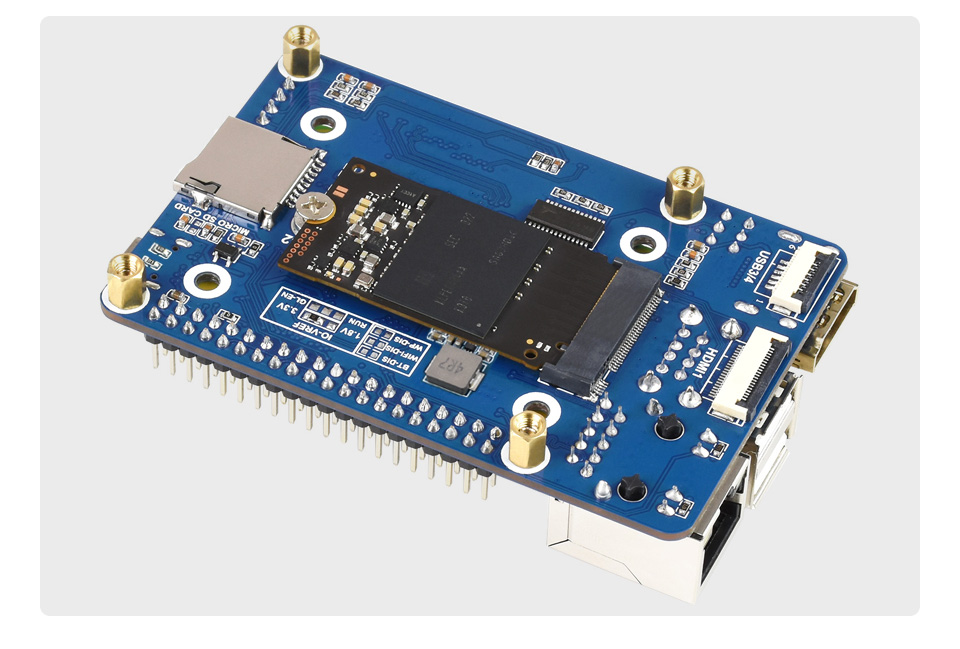

  1. BOOT

    ON:
    CM4 开机引导转移到 USB Type C 接口上
    OFF:
    CM4 开机引导为 eMMC 或者 Micro SD 卡

  2. 40PIN GPIO 接口

    方便接入各种 HAT 模块

  3. Micro SD 卡接口

    用于接入带系统的 Micro SD 卡,仅用于 Lite 版本

  4. HDMI1 排线接口

    HDMI1 接口,支持 4K 30fps 输出

  5. USB 2.0 排线接口

    USB 2.0 排线接口,通过转接板连接

  6. FE1.1S

    USB HUB芯片,USB 接口 1 扩 4

  7. M.2 接口

    适用于各种NVME固态硬盘,或者支持 PCIE M.2 M KEY 接口的通信模块

产品尺寸

树莓派 CM4 基础扩展板产品尺寸

关于 CM4 的简介

树莓派 Compute Module 4 计算模块说明

全新升级,更强大的 CM4

  • CPU 升级为 BCM2711,四核 Cortex A72 64 位处理器,性能更强劲
  • 更多内存选择 (1GB/2GB/4GB/8GB),适合做大型的数据编译
  • 更高速的 eMMC 闪存,传输速率高达 100 MB/s,比 CM3+ 快 4 倍
  • 增加无线模块选项,采用和 Pi4B 相同的 WiFi 和蓝牙模块,提供了板载 PCB 天线和外置天线,更适合工业应用
  • 采用 B to B 接插件设计,改变了前几代 CM 系列金手指设计,增强稳定性
  • 增加板载千兆以太网设计,支持 IEEE1588,适合网络应用开发
  • 增加 PCIe 接口扩展,可灵活添加相关模块
  • 点击查看更多关于 CM4 的介绍

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 电路原理图
  • 示例程序
  • 开发资料



(例程资料以链接中实际给出的为准)

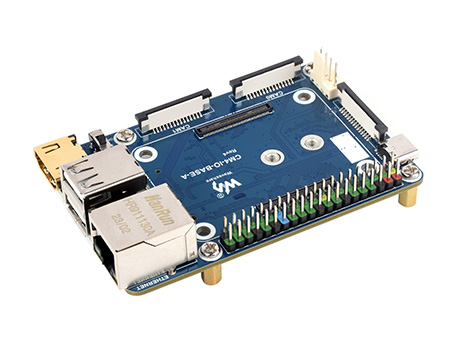

配置清单
