树莓派CM4双千兆网口小型迷你扩展板

双千兆网口、USB 2.0,迷你板型
价格
原价
型号
CM4-DUAL-ETH-MINI
SKU
22360
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 关联商品

树莓派CM4双千兆网口小型迷你扩展板

+ =

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

双千兆网口 CM4 扩展板

小板型设计,实用又灵巧

方便学习评估树莓派计算模块或直接集成到产品中

双千兆网口 CM4 扩展板首图

版本选择

(详细配置,请参考配置清单说明)

双千兆网口 CM4 扩展板 扩展板
双千兆网口 CM4 扩展板
双千兆网口 CM4 主机
双千兆网口 CM4 主机

配备了铝合金外壳、风扇及电源

可加装黑色金属外壳

外壳能为扩展板添加保护,更有散热风扇能高效散热

双千兆网口 CM4 主机机箱内部构造

图片仅供展示,产品不包含 CM4

产品参数

CM4 卡座 适用于 Compute Module 4 的所有版本
以太网 双千兆以太网 RJ45 接口
USB USB 2.0 接口
连接器 Raspberry Pi 40PIN GPIO 接口
存储 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本)
风扇接口 四线 SH1.0 接口,可调速、可测速,5V
电源输入 5V,Type-C 接口
尺寸 55.0 × 68.0mm

CM4 扩展板对比

接口数量及接口参数
产品 PoE 网口 40PIN
GPIO
PCIe
USB
DSI HDMI CSI RTC
风扇
接口
电源
输入
特性
树莓派 CM4 扩展板 CM4 NANO A板
NANO A
2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO B板
NANO B
千兆×1 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO C板
NANO C
2.0×1 5V 板载摄像头
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板精简
千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板完整
千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 基础板进阶
基础板进阶
千兆×1 M.2 M 2.0×2 ×2 5V 5V LCD 接口直连
树莓派 CM4 触摸扩展板
触摸扩展板
千兆×1 M.2 M 2.0×4 5V IPS
屏幕
双千兆网口扩展板
小板型双千兆
千兆×2 2.0×1 5V
SH1.0
5V 双网口
树莓派 CM4 PoE 扩展板微雪双目视觉
双目视觉
千兆×1 M.2 M 2.0×4 ×2 5V 双800万像素
四路 RS485
四路 RS485
百兆×1,
千兆×1
2.0×2 ×2 5V 7~36V 双网口
WIFI6 双网口扩展板
WIFI6 双网口
百兆×1,
千兆×1
M.2 E 2.0×3 ×2 ×2 5/12V 7~36V WIFI6
双网口
双千兆网口扩展板
双千兆网口
千兆×2 3.0×3 ×2 ×2 5/12V 7~36V
物联网双千兆
物联网双千兆
千兆×2 3.0×2 ×2 ×2 5/12V 5V 5G/4G 接口
树莓派 CM4 物联网工控主板
物联网工控
千兆×1 Gen2×1 2.0×2 ×2 ×2 ×2 5/12V 7~36V 5G/4G 接口; RS232; RS485; ADC
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板 B 型
PoE B
千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 5/12V 5V RS232; RS485
树莓派 CM4 PoE UPS 扩展板微雪 CM4 PoE IO 板
PoE UPS
千兆×1 2.0×4 ×2 ×2 5/12V 7~36V UPS
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
PoE
千兆×1 3.0×4 ×2 ×2 ×2 5/12V 7~36V
树莓派官方 CM4 IO 板
树莓派官方
千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 12V 12V
树莓派 CM4 物联网工控主板
无线扩展
千兆×1 M.2 B /
Mini-PCIe
2.0×3 5/12V 5V 或
7~36V
5G/4G 接口; RS485; CAN; 导轨
安装
树莓派 CM4 带 UPS 工业扩展模块
UPS 无线扩展
千兆×1 M.2 B 2.0×3 5/12V 5V 或
7~36V
带 UPS; 5G/4G 接口; RS485; CAN; 导轨
安装
多功能 CM4 主机
硬盘扩展主机
千兆×2 M.2 M×2/
Mini-PCIe
3.0×2 ×2 ×2 5V 双 M.2 M KEY 接口
5 寸触摸屏一体机套件
5 寸一体机
千兆×1 M.2 M 2.0×4 ×2 5/12V 5V
树莓派 CM4 物联网工控主板
7 寸一体机
千兆×1 M.2 M 2.0×4 占用 占用 5/12V
占用
7~36V 摄像头; 触控; 喇叭
13.3寸树莓派平板
13.3寸一体机
千兆×1 2.0×2 12V 高清触控屏
13.3寸智能魔镜
13.3寸
智能魔镜
千兆×1 2.0×2 12V 高清屏,语音助手
备注 ① USB 3.0 完全等同于 USB 3.2 Gen1
② 风扇接口若无特殊说明,通常是 2510-4P 类型接口。
③ PoE 功能只有 PoE 管脚,不带 PoE 模块,需外接 PoE 模块才能支持 PoE 功能。若无特别说明,本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

接入 CM4 主板

板载 40PIN GPIO 接口及标准的 CM4 连接器
支持接入 Compute Module 4 Lite/eMMC 系列主板

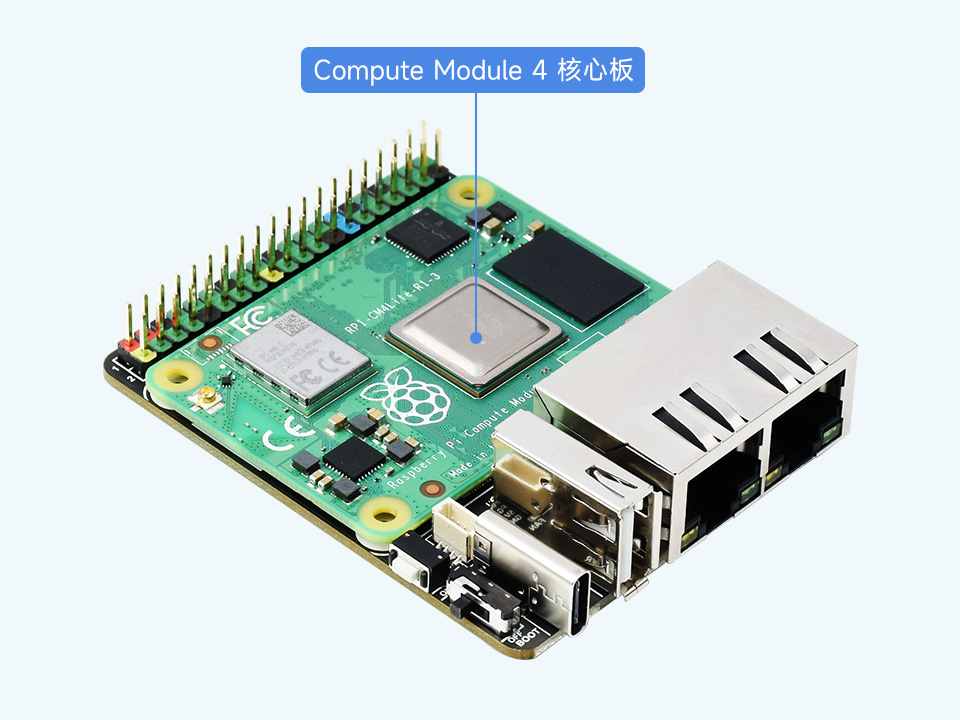

双千兆网口 CM4 扩展板接入 CM4 主板

图片仅供展示,产品不包含 CM4

更多丰富的接口

双千兆网口 CM4 扩展板更多丰富的接口

细致的孔位设计

确保每个接口都能高度贴合主板
接口处标注有清晰丝印,方便查看

双千兆网口 CM4 主机细致的孔位设计

磁吸盖板设计

盖板采用可拆卸磁吸方案,配合定位柱实现自动复位功能

双千兆网口 CM4 主机磁吸盖板设计

散热设计

外壳整体金属材质可大面积导热散热
内置可调速风扇配合内部散热鳍片散热更高效

双千兆网口 CM4 主机散热设计

应用示例

适用于专用功能要求的树莓派或其他应用场景

双千兆网口 CM4 扩展板应用示例

组装说明

双千兆网口 CM4 主机组装说明

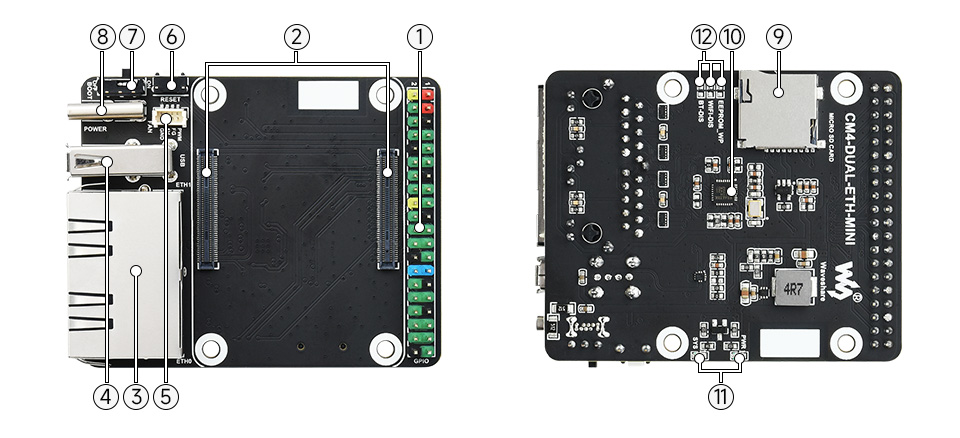

资源简介

双千兆网口 CM4 扩展板资源简介
  1. 40PIN GPIO 接口

    方便连接各种 HAT 模块

  2. CM4 连接器

    适用于 Compute Module 4 的所有版本

  3. RJ45 双千兆网口

    双路 RJ45 千兆网口,支持 10/100/1000M 网络接入
    ETHERNET 0: CM4 原生网口
    ETHERNET 1: PCIe 扩展网口

  4. USB 2.0 Type A 接口

    支持各种 USB 设备插入

  5. FAN 接口

    方便接入散热风扇,支持调速和测速

  6. 复位按钮

  7. BOOT 开关

    ON:CM4 开机引导转移到 USB Type C 接口上
    OFF:CM4 开机引导为 eMMC 或者 Micro SD

  1. Type-C 接口

    5V 2.5A 供电接口,也可以作为 eMMC 烧录接口

  2. Micro SD 卡接口

    用于接入带系统的 Micro SD 卡,以启动 Compute Module 4 Lite

  3. RTL8111H

    千兆网卡芯片

  4. 指示灯

    PWR:指示树莓派电源状态
    SYS:指示树莓派工作状态

  5. SYSTEM 系统功能切换

    EEPROM_WP:防止 EEPROM 被改写
    WiFi_DIS:WiFi 禁用,仅供带天线的 CM4 版本使用
    BT_DIS:蓝牙禁用,仅供带天线的 CM4 版本使用

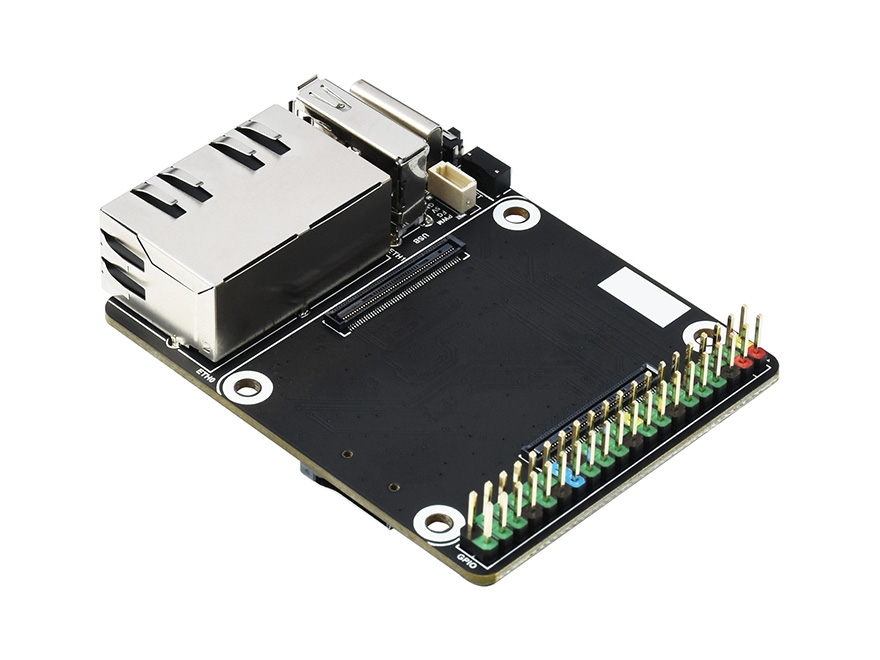

产品展示

双千兆网口 CM4 扩展板产品展示
双千兆网口 CM4 扩展板产品展示
双千兆网口 CM4 扩展板产品展示
双千兆网口 CM4 扩展板产品展示

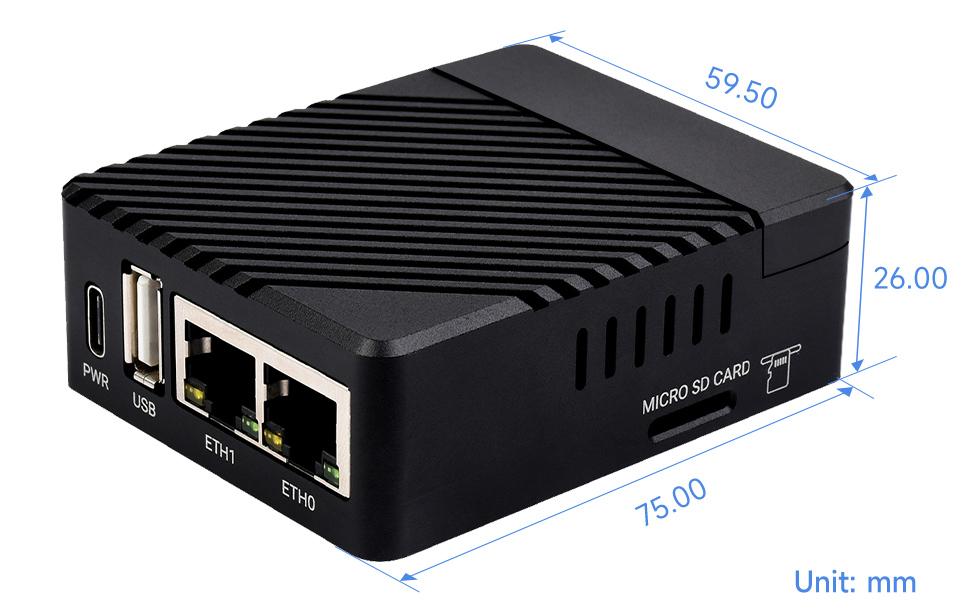

外形尺寸

双千兆网口 CM4 扩展板外形尺寸 双千兆网口 CM4 主机外形尺寸

关于 CM4 的简介

树莓派 Compute Module 4 计算模块说明

全新升级,更强大的 CM4

  • CPU 升级为 BCM2711,四核 Cortex A72 64 位处理器,性能更强劲
  • 更多内存选择 (1GB/2GB/4GB/8GB),适合做大型的数据编译
  • 更高速的 eMMC 闪存,传输速率高达 100 MB/s,比 CM3+ 快 4 倍
  • 增加无线模块选项,采用和 Pi4B 相同的 WiFi 和蓝牙模块,提供了板载 PCB 天线和外置天线,更适合工业应用
  • 采用 B to B 接插件设计,改变了前几代 CM 系列金手指设计,增强稳定性
  • 增加板载千兆以太网设计,支持 IEEE1588,适合网络应用开发
  • 增加 PCIe 接口扩展,可灵活添加相关模块
  • 点击查看更多关于 CM4 的介绍
