树莓派CM4套件7寸触摸屏一体机套件 500万像素摄像头铝合金外壳

800 × 480，钢化玻璃，千兆网口，M.2 M KEY，双声道喇叭，风扇
价格
原价
型号
CM4-DISP-BASE-7A-BOX
SKU
21225
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

  • 关联商品

树莓派CM4套件7寸触摸屏一体机套件 500万像素摄像头铝合金外壳

+
=

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

立即购买
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

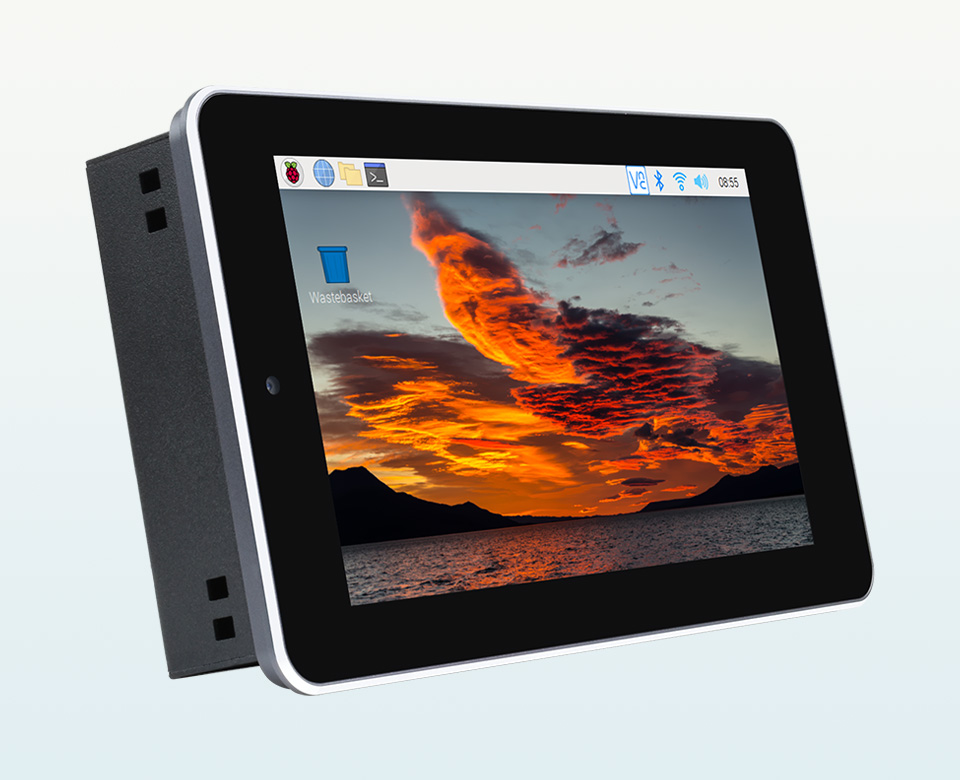

7 寸触摸屏一体机套件

专为树莓派 Compute Module 4 核心板设计

树莓派 CM4 扩展板 7 寸触摸屏一体机套件

本产品不含 Compute Module 4 核心板

产品参数

CM4 卡座 适用于 Compute Module 4 的所有版本
联网 千兆以太网 RJ45 接口
M.2 M KEY，支持 NVME 固态硬盘
USB USB 2.0 接口 × 4
连接器 隔离型 RS485、RS232、GPIO 和 I2C
显示屏 7 英寸，800 × 480 像素，5 点电容触控，钢化玻璃面板
摄像头 500 万像素，F2.4 光圈，3.89mm 定焦，支持视频录像
视频 HDMI 接口，支持 4K 30fps 输出
实时时钟 带电池接口和可唤醒 Compute Module 4 的能力
存储 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本)
风扇 可调速、可测速，5V/12V
喇叭 8Ω 2W 双声道喇叭
电源输入 7-36V
尺寸 196.68 × 114.42mm

钢化玻璃面板屏幕

7 英寸电容触控屏，支持 5 点触控
搭配钢化玻璃面板，使用更安全

树莓派 CM4 双千兆网口 5G / 4G 扩展板板载 4 路 USB3.0 接口

500 万像素前置摄像头

树莓派 CM4 双千兆网口 5G / 4G 扩展板板载 4 路 USB3.0 接口

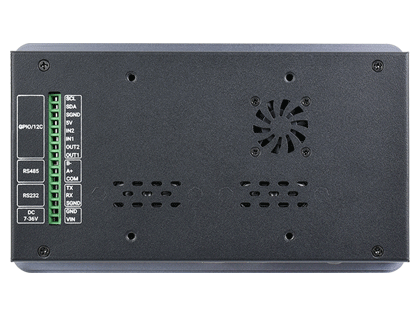

设计细节

树莓派 CM4 双千兆网口 5G / 4G 扩展板板载 4 路 USB3.0 接口

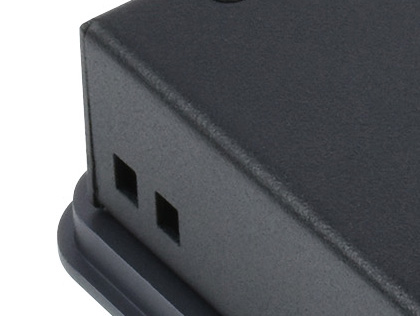

黑色铝合金外壳

树莓派 CM4 双千兆网口 5G / 4G 扩展板板载 4 路 USB3.0 接口

双声道喇叭

树莓派 CM4 双千兆网口 5G / 4G 扩展板板载 4 路 USB3.0 接口

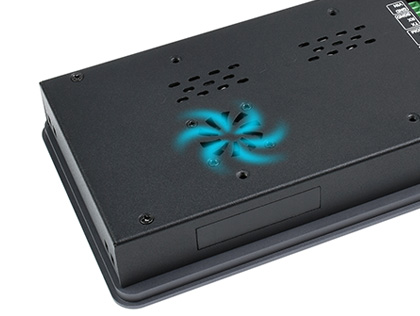

内置散热风扇

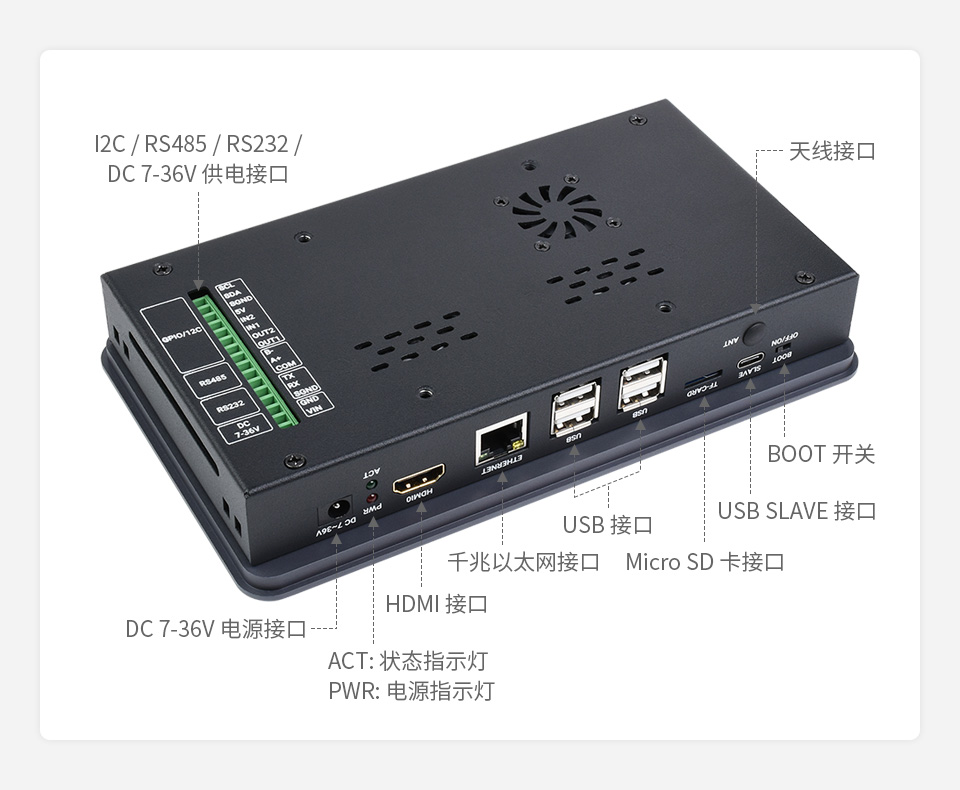

更多丰富的接口

搭载 CSI、HDMI、USB、M.2、ETH、RS232、RS485 等多种接口
使用更方便

树莓派 CM4 双千兆网口 5G / 4G 扩展板板载 4 路 USB3.0 接口

应用示例

适用于多功能外设要求的树莓派应用或其它工业场合

树莓派 CM4 双千兆网口 5G / 4G 扩展板应用示例

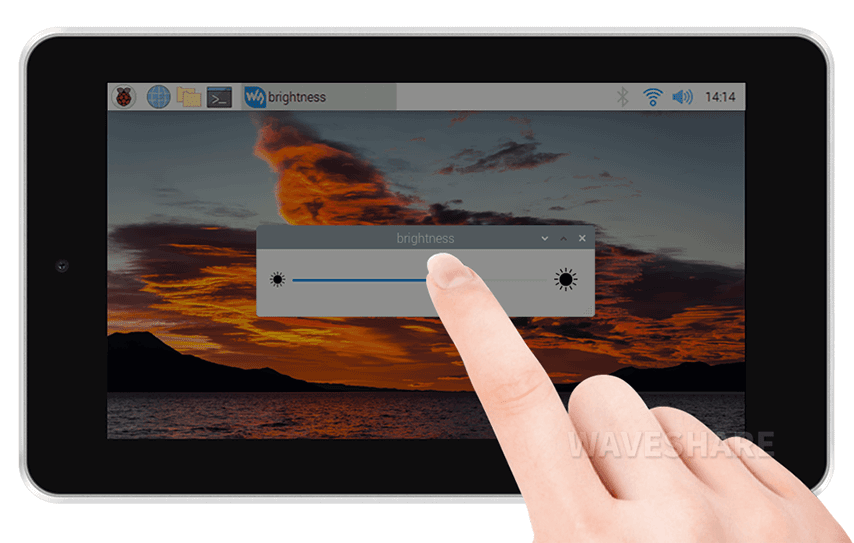

背光亮度可通过软件调节

树莓派 CM4 双千兆网口 5G / 4G 扩展板应用示例

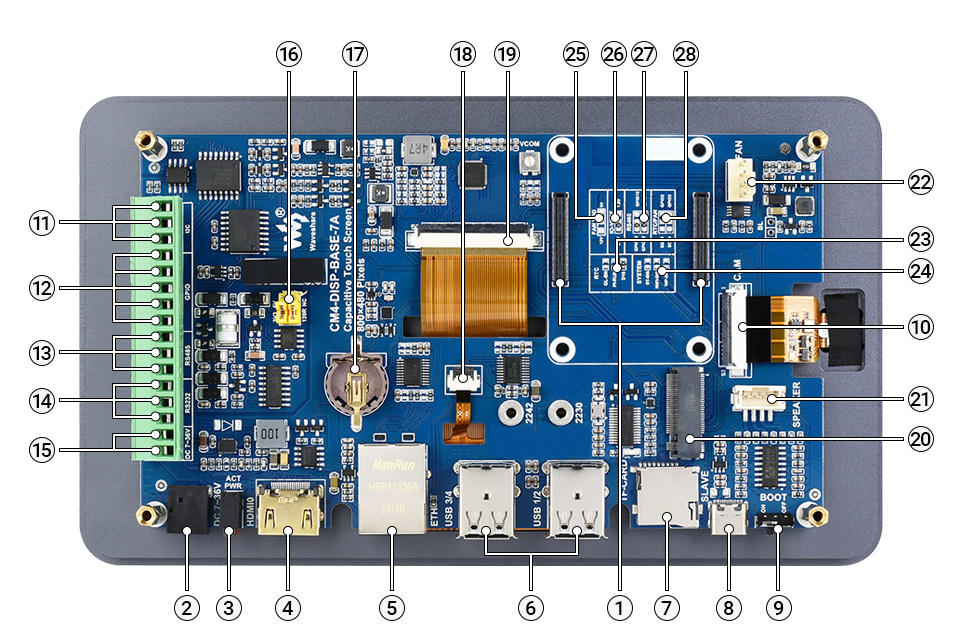

资源简介

树莓派 CM4 双千兆网口 5G / 4G 扩展板资源简介
  1. CM4 连接器

    适用于 Compute Module 4 的所有版本

  2. DC 供电接口

    7 ~ 36V DC 供电接口

  3. CM4 状态指示灯

    PWR：树莓派电源指示灯
    ACT：树莓派工作状态指示灯

  4. HDMI 接口

    支持 4K 30fps 输出

  5. RJ45 千兆网口

    支持 10 / 100 / 1000M 网络接入

  6. USB2.0 接口

    4 路 2.0 接口，支持各种 USB 设备插入

  7. Micro SD 卡接口

    用于接入带系统的 Micro SD 卡，以启动 Compute Module 4 Lite

  8. USB SLAVE 接口

    USB 烧录接口

  9. BOOT 开关按钮

    ON：Compute Module 4 开机引导转移到 USB Type-C 接口上
    OFF：Compute Module 4 开机引导为 eMMC 或者 Micro SD 卡

  10. MIPI CSI 接口

    已接入 500 万像素摄像头

  11. 隔离 I2C

    可通过 I2C 控制或读取设备

  12. 隔离 GPIO

    可通过 GPIO 控制或检测设备

  13. 隔离 RS485

    可通过 RS485 接口通信

  14. 隔离 RS232

    可通过 RS232 接口通信

  15. DC 供电

    7 ~ 36V DC 供电接口

  16. RS485 终端电阻和 GPIO 逻辑电平选择

    RS485：120R 连接和断开
    GPIO：GPIO 逻辑电平选择

  1. RTC 电池连接座

    可接入 CR1220 纽扣电池

  2. 触摸屏接口

    已连接电容触摸屏

  3. 显示器连接接口

    已连接 7 英寸 800×480 像素屏幕

  4. M.2 M KEY

    支持 M.2 M KEY 的 NVME 固态硬盘，或者其他 PCIe 通道的通信模块

  5. 喇叭接口

    连接喇叭，输出声音

  6. FAN

    方便接入散热风扇，支持调速和测速

  7. RTC 中断管脚切换

    GL-EN：RTC 触发中断 CM4 断电
    PI-RUN：RTC 触发中断 CM4 重启
    D16：RTC 触发中断 D16 管脚 (默认)

  8. 系统功能切换

    BT_DIS：蓝牙禁用，仅提供带天线 CM4 版本使用
    WIFi_DIS：WIFI 禁用，仅提供带天线 CM4 版本使用
    WP_DIS：启动方式切换，不使用 EMMC 或者 SD 启动时使用

  9. FAN 供电选择

    可选择 5V (默认) 或 12V 电压驱动风扇

  10. IO-VREF 选择

    CM4 IO 逻辑电压切换 3.3V (默认) 或者 1.8V

  11. RS485 切换

    GPIO13/12：使用 ttyAMA1 设备 (默认)
    GPIO15/14：使用 ttyS0 设备

  12. RTC/FAN 的 I2C 总线选择

    SDA0/SCL0：I2C-10 和 CSI/DSI 共用
    GPIO3/2：I2C-1 和 40PIN 共用 (默认)

外形尺寸

树莓派 CM4 双千兆网口 5G / 4G 扩展板外形尺寸

关于 CM4 的简介

树莓派 Compute Module 4 计算模块说明

全新升级，更强大的 CM4

  • CPU 升级为 BCM2711，四核 Cortex A72 64 位处理器，性能更强劲
  • 更多内存选择 (1GB/2GB/4GB/8GB)，适合做大型的数据编译
  • 更高速的 eMMC 闪存，传输速率高达 100 MB/s，比 CM3+ 快 4 倍
  • 增加无线模块选项，采用和 Pi4B 相同的 WiFi 和蓝牙模块，提供了板载 PCB 天线和外置天线，更适合工业应用
  • 采用 B to B 接插件设计，改变了前几代 CM 系列金手指设计，增强稳定性
  • 增加板载千兆以太网设计，支持 IEEE1588，适合网络应用开发
  • 增加 PCIe 接口扩展，可灵活添加相关模块
  • 点击查看更多关于 CM4 的介绍

CM4 扩展板对比

接口数量及接口参数
产品 PoE 网口 40PIN
GPIO		 PCIe ①
USB		 DSI HDMI CSI RTC ②
风扇
接口		 电源
输入		 特性
树莓派 CM4 扩展板 CM4 NANO A板
NANO A		 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO B板
NANO B		 千兆×1 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO C板
NANO C		 2.0×1 5V 板载摄像头
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板精简		 千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板完整		 千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 基础板进阶
基础板进阶		 千兆×1 M.2 M 2.0×2 ×2 5V 5V LCD 接口直连
树莓派 CM4 触摸扩展板
触摸扩展板		 千兆×1 M.2 M 2.0×4 5V IPS
屏幕
双千兆网口扩展板
小板型双千兆		 千兆×2 2.0×1 5V
SH1.0		 5V 双网口
树莓派 CM4 PoE 扩展板微雪双目视觉
双目视觉		 千兆×1 M.2 M 2.0×4 ×2 5V 双800万像素
四路 RS485
四路 RS485		 百兆×1,
千兆×1		 2.0×2 ×2 5V 7~36V 双网口
WIFI6 双网口扩展板
WIFI6 双网口		 百兆×1,
千兆×1		 M.2 E 2.0×3 ×2 ×2 5/12V 7~36V WIFI6
双网口
双千兆网口扩展板
双千兆网口		 千兆×2 3.0×3 ×2 ×2 5/12V 7~36V
物联网双千兆
物联网双千兆		 千兆×2 3.0×2 ×2 ×2 5/12V 5V 5G/4G 接口
树莓派 CM4 物联网工控主板
物联网工控		 千兆×1 Gen2×1 2.0×2 ×2 ×2 ×2 5/12V 7~36V 5G/4G 接口; RS232; RS485; ADC
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板 B 型
PoE B		 千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 5/12V 5V RS232; RS485
树莓派 CM4 PoE UPS 扩展板微雪 CM4 PoE IO 板
PoE UPS		 千兆×1 2.0×4 ×2 ×2 5/12V 7~36V UPS
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
PoE		 千兆×1 3.0×4 ×2 ×2 ×2 5/12V 7~36V
树莓派官方 CM4 IO 板
树莓派官方		 ③ 千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 12V 12V
树莓派 CM4 物联网工控主板
无线扩展		 千兆×1 M.2 B /
Mini-PCIe		 2.0×3 5/12V 5V 或
7~36V		 5G/4G 接口; RS485; CAN; 导轨
安装
5 寸触摸屏一体机套件
5 寸一体机		 ③ 千兆×1 M.2 M 2.0×4 ×2 5/12V 5V
树莓派 CM4 物联网工控主板
7 寸一体机		 千兆×1 M.2 M 2.0×4 占用 占用 5/12V
占用		 7~36V 摄像头; 触控; 喇叭
13.3寸树莓派平板
13.3寸一体机		 千兆×1 2.0×2 12V 高清触控屏
13.3寸智能魔镜
13.3寸
智能魔镜		 千兆×1 2.0×2 12V 高清屏，语音助手
备注 ① USB 3.0 完全等同于 USB 3.2 Gen1
② 风扇接口若无特殊说明，通常是 2510-4P 类型接口。
③ PoE 功能只有 PoE 管脚，不带 PoE 模块，需外接 PoE 模块才能支持 PoE 功能。若无特别说明，本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 电路原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/CM4-DISP-BASE-7A-BOX

配置清单

  1. 一体机套件 × 1
  2. 12V 2A 电源 × 1
  3. 螺丝刀 × 1

保修服务


保修1年



免费保修


保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。
