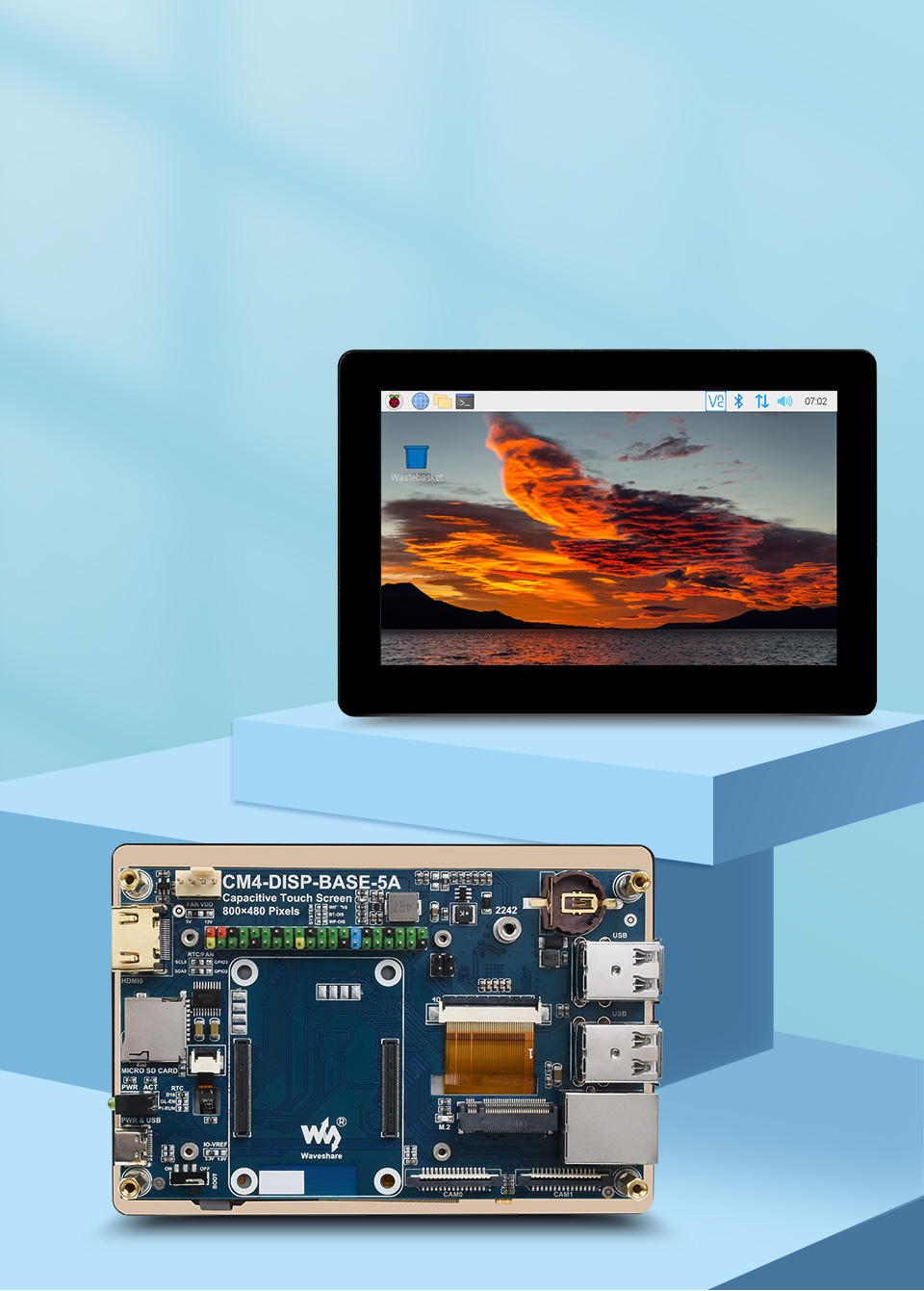

5 寸触摸屏一体机套件

为树莓派 Compute Module 4 核心板设计

5 寸触摸屏一体机套件带扩展板

产品参数

CM4 卡座 适用于 Compute Module 4 的所有版本
联网 千兆以太网 RJ45 接口
M.2 M KEY,支持 NVME 固态硬盘
PoE PoE 管脚,不带 PoE 模块,需外接 PoE 模块才能支持 PoE 功能
USB USB 2.0 接口 × 4
显示屏 5 英寸,800 × 480 像素,5 点电容触控
摄像头 MIPI CSI-2 接口 × 2 (15pin 1.0mm FPC 连接器)
视频 HDMI 接口,支持 4K 30fps 输出
实时时钟 带电池接口和可唤醒 Compute Module 4 的能力
存储 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本)
风扇 可调速、可测速,5V/12V
电源输入 5V
尺寸 127.7 × 87.45mm

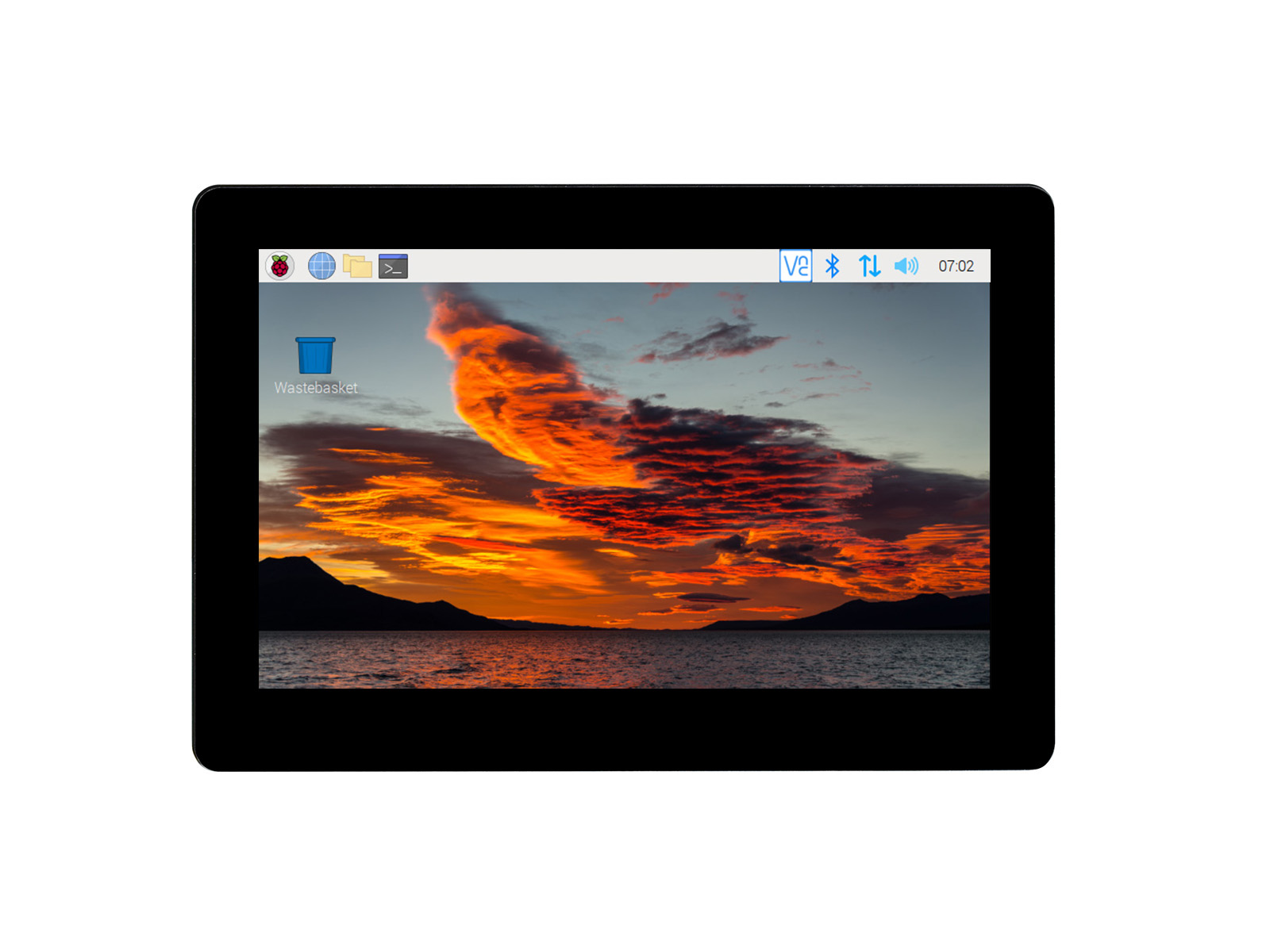

5 英寸 · 高清小视界

5 英寸搭载 800 × 480 像素屏幕,细节清晰可见

5 寸触摸屏一体机套件带扩展板

IPS 技术 · 色彩真视界

可视角度高、响应速度快、色彩还原准确自然
触摸无水波纹,IPS 与触摸屏更搭配

5 寸触摸屏一体机套件带扩展板

外接输出 4K 屏幕
全面释放视觉潜力

搭载 HDMI 接口,支持外接 4K(3840*2160)30fps 输出
尽享清晰高质量的视觉效果

5 寸触摸屏一体机套件带扩展板

5 点电容「轻」触控

5 英寸电容触控屏,最高支持 5 点触控*,电容触摸屏的优点是只需要触摸,而不需要压力来产生信号,轻轻触控便可 hold 住全场

* 实际点数与软件系统有关

5 寸触摸屏一体机套件带扩展板

轻滑调节背光

根据不同的使用场景,我们支持通过软件调节屏幕的背光高度,达到合理省电的目的,更适合于夜晚场景或者电池供电的应用项目

5 寸触摸屏一体机套件带扩展板

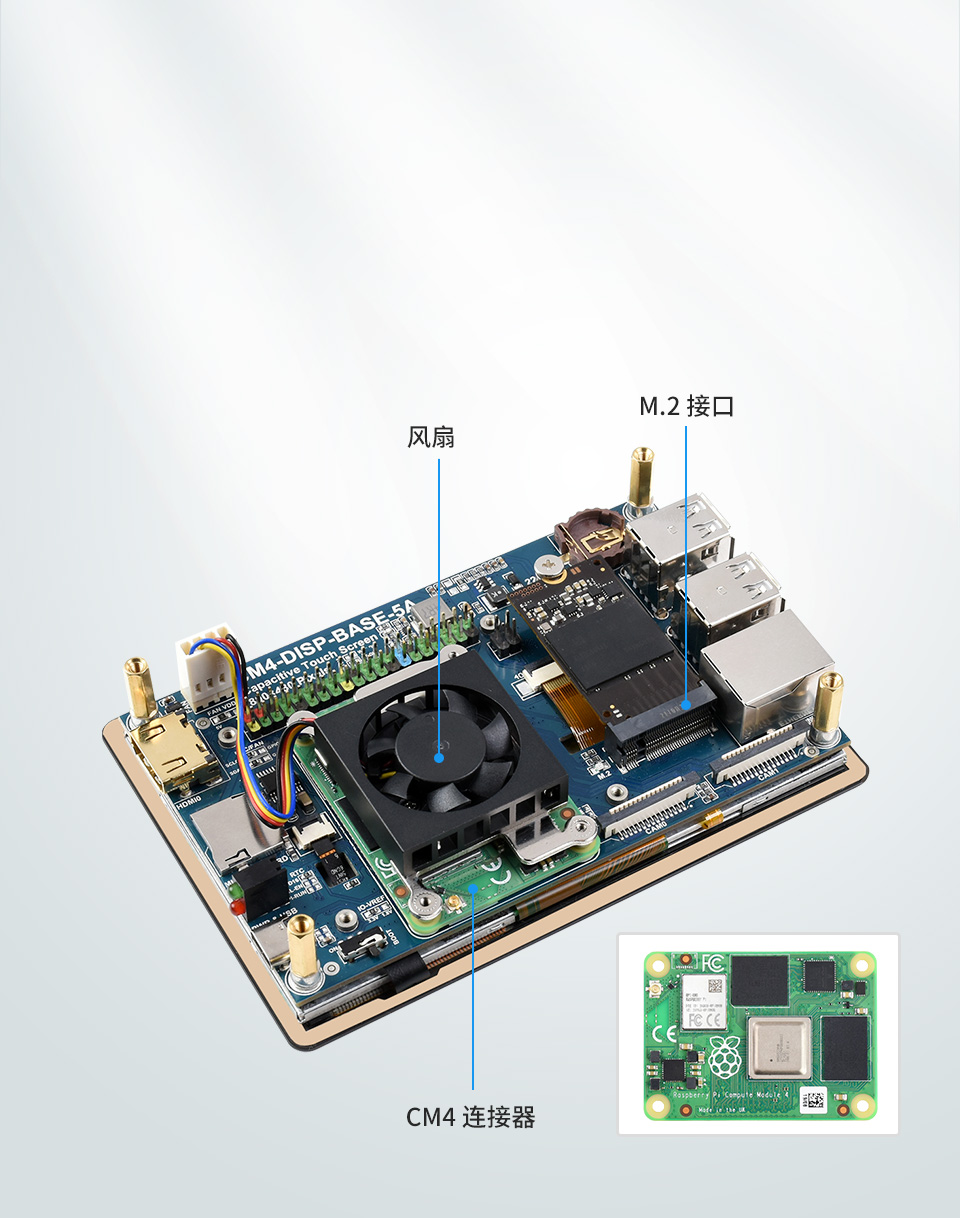

爱它,就是给它清凉

扩展板搭载了可调速、可测速的风扇接口
支持接入 5V/12V 散热风扇,呵护随心,清凉随意

5 寸触摸屏一体机套件带扩展板

产品不含 CM4 核心板散热风扇 及 M.2 硬盘


诚意细节

5 寸触摸屏一体机套件带扩展板
M.2 接口

支持接入 M.2 M-key 固态硬盘

5 寸触摸屏一体机套件带扩展板

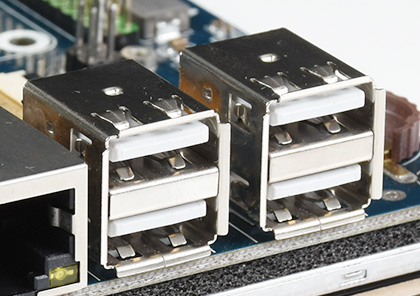

4 路 USB 2.0 接口

接口够多也够用,外设随你接个够

5 寸触摸屏一体机套件带扩展板

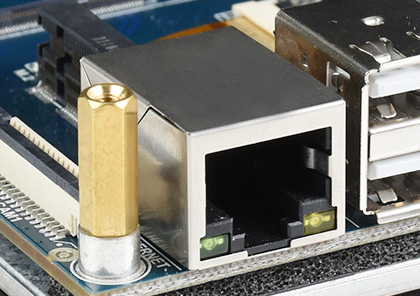

千兆以太网接口

支持接入 RJ45 千兆以太网,告别网络龟速

5 寸触摸屏一体机套件带扩展板

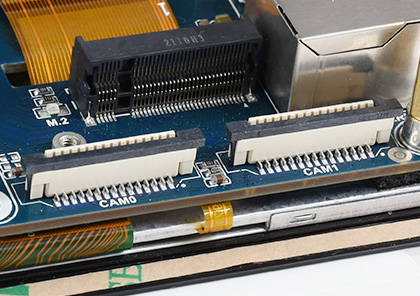

双路 MIPI CSI-2 接口

支持接入单目或双目各像素摄像头

更多接口简介

5 寸触摸屏一体机套件带扩展板

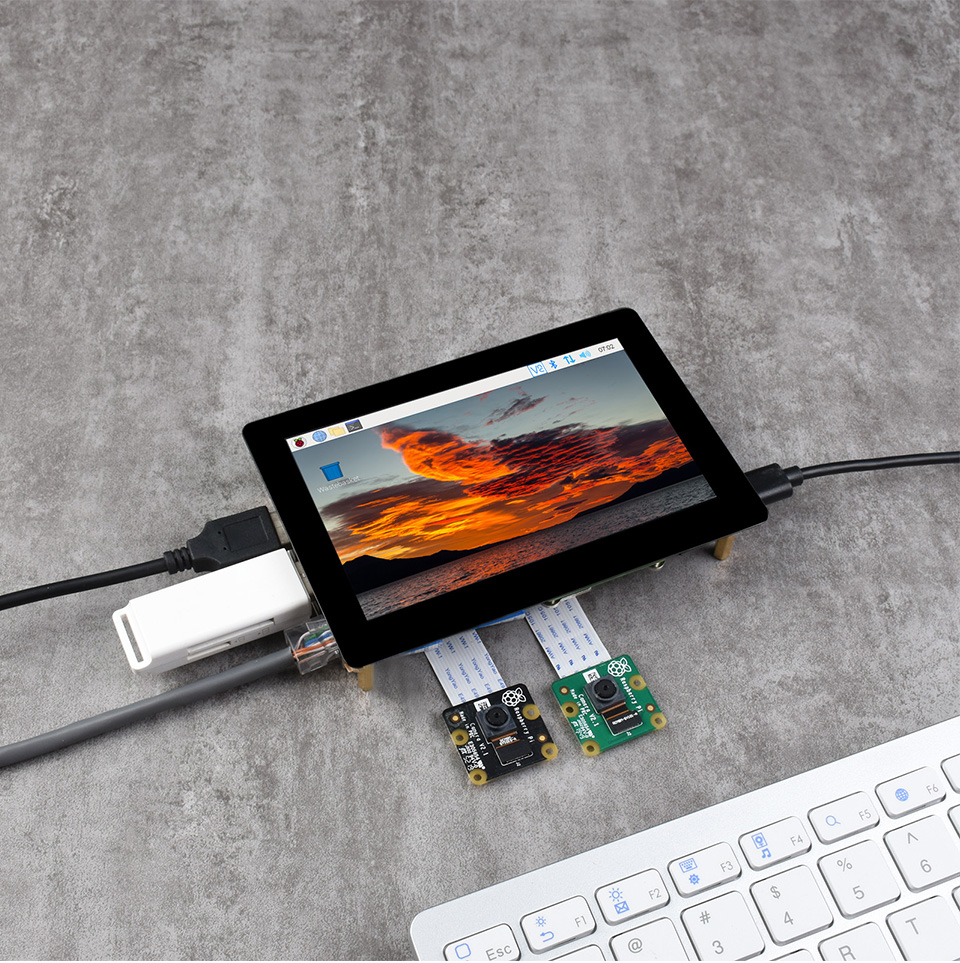

应用示例

适用于多功能外设要求的树莓派应用或其它工业场合

5 寸触摸屏一体机套件带扩展板

外形尺寸

5 寸触摸屏一体机套件带扩展板外形尺寸

CM4 扩展板对比

接口数量及接口参数
产品 PoE 千兆
网口
40PIN
GPIO
PCIe USB DSI HDMI CSI RTC 风扇
接口
电源
输入
特性
树莓派 CM4 扩展板 CM4 NANO A板
NANO A
2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO B板
NANO B
2.0×1 5V CM4
大小
树莓派 CM4 扩展板 duino 板
Duino
M.2 M 2.0×1 5V 兼容 Arduino 接口
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板精简
M.2 M 2.0×4 ×2 ×2 5V 5V 迷你
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板完整
M.2 M 2.0×4 ×2 ×2 5V 5V 迷你
树莓派 CM4 触摸扩展板
触摸扩展板
M.2 M 2.0×4 5V IPS 屏幕
树莓派 CM4 PoE 扩展板微雪双目视觉
双目视觉
M.2 M 2.0×4 ×2 5V 双800万像素
四路 RS485
四路 RS485
2.0×2 ×2 5V 7-36V 双网口
双千兆网口扩展板
双千兆网口
×2 3.0×3 ×2 ×2 5/12V 7-36V
物联网双千兆
物联网双千兆
×2 3.0×2 ×2 ×2 5/12V 5V 5G/4G 接口
树莓派 CM4 物联网工控主板
物联网工控
Gen2×1 2.0×2 ×2 ×2 ×2 5/12V 7-36V 5G/4G 接口; RS232; RS485; ADC
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板 B 型
PoE B
Gen2×1 2.0×4 ×2 ×2 ×2 5/12V 5V RS232; RS485
树莓派 CM4 PoE UPS 扩展板微雪 CM4 PoE IO 板
PoE UPS
2.0×4 ×2 ×2 5/12V 7-36V UPS
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
PoE
3.0×4 ×2 ×2 ×2 5/12V 7-36V
树莓派官方 CM4 IO 板
树莓派官方
Gen2×1 2.0×4 ×2 ×2 ×2 12V 12V
树莓派 CM4 物联网工控主板
无线扩展
M.2 B /
Mini-PCIe
2.0×3 5/12V 5V 或
7-36V
5G/4G 接口; RS485; CAN; 导轨安装
5 寸触摸屏一体机套件
5 寸一体机
M.2 M 2.0×4 ×2 5/12V 5V
树莓派 CM4 物联网工控主板
7 寸一体机
M.2 M 2.0×4 占用 占用 5/12V
占用
7-36V 摄像头; 触控; 喇叭
备注 ① USB 3.0 完全等同于 USB 3.2 Gen1
② PoE 功能只有 PoE 管脚,不带 PoE 模块,需外接 PoE 模块才能支持 PoE 功能。若无特别说明,本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。
