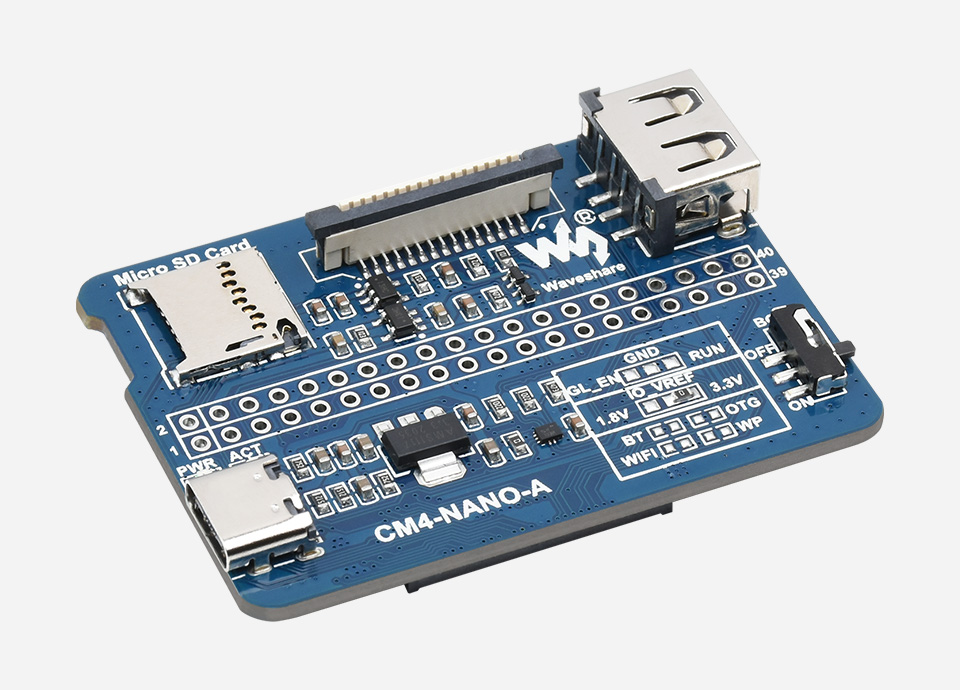

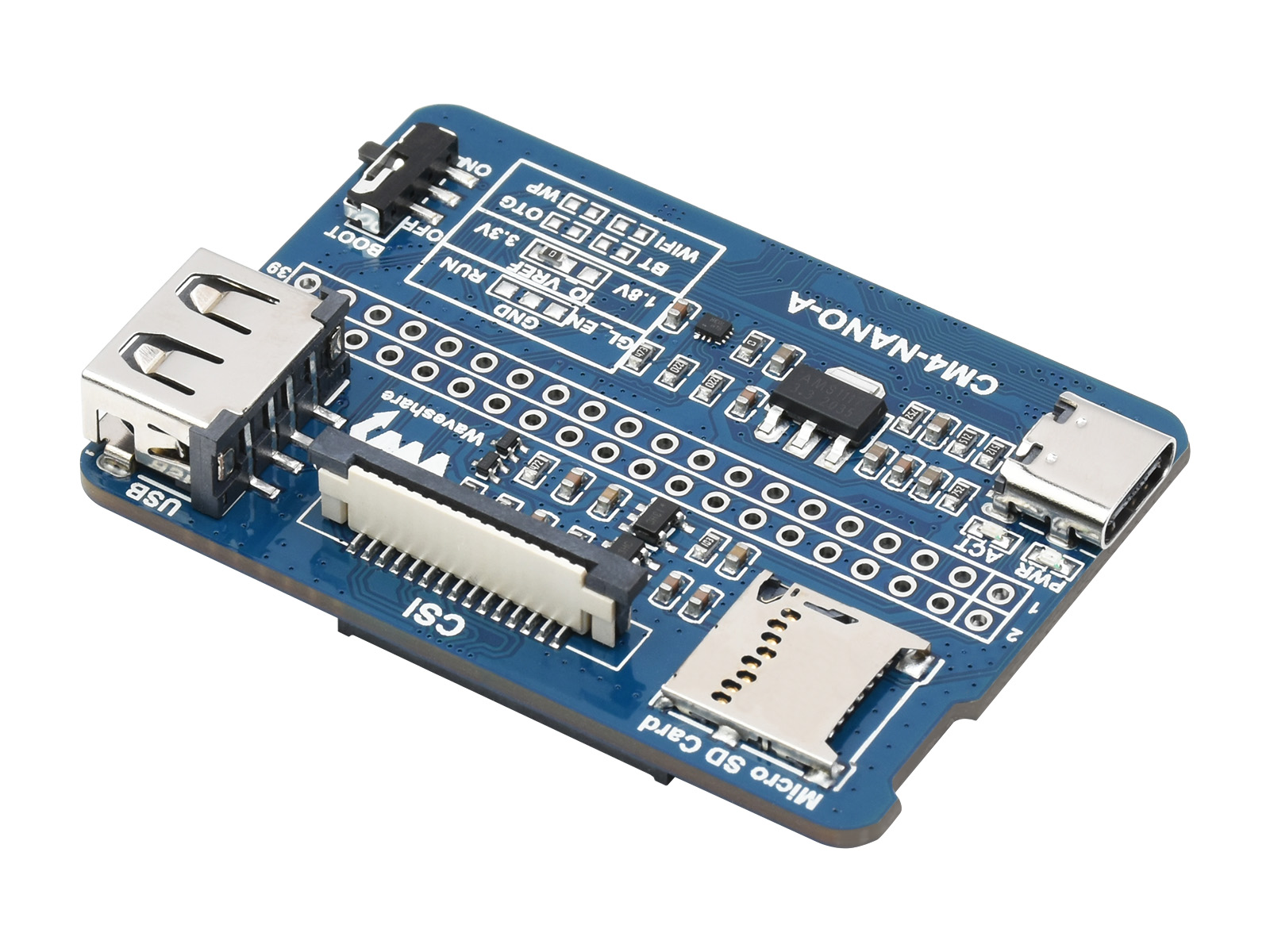

树莓派 CM4-NANO-A 扩展板
方便学习评估树莓派计算模块或直接集成到产品中
Compute Module 4 Lite/eMMC 适用的底板
产品参数
| CM4 卡座 | 适用于 Compute Module 4 的所有版本 | |
|---|---|---|
| 连接器 | Raspberry Pi 40PIN GPIO 接口 × 1 | |
| USB | USB 2.0 Type A 接口 × 1 | |
| 摄像头 | MIPI CSI-2 接口 × 1 (15pin 1.0mm FPC 连接器) | |
| 存储 | 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本) | |
| 电源输入 | 5V | |
| 尺寸 | 55 × 40mm | |

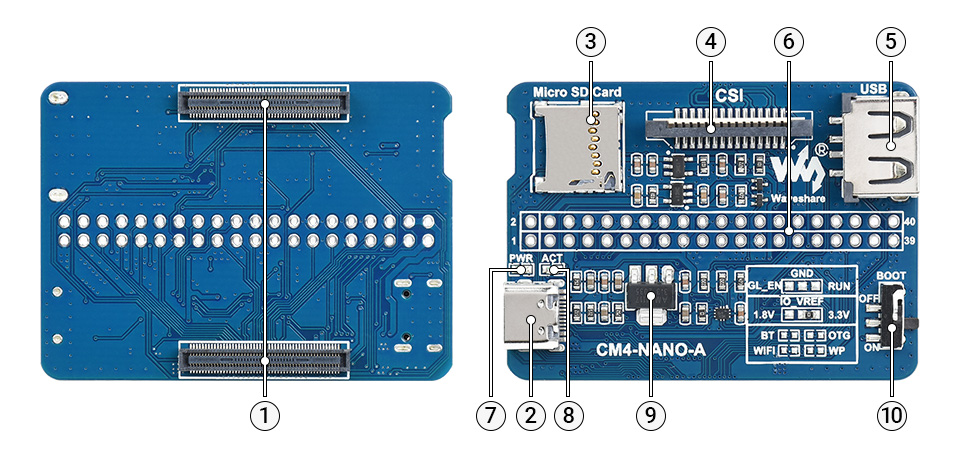

资源简介
- CM4 连接器
适用于 Compute Module 4 的所有版本
- 供电 / 烧录接口
5V 供电，也可作为 eMMC 烧录口
- Micro SD 卡接口
用于接入带系统的 Micro SD 卡，仅用于 Lite 版本
- CSI 接口
单路 MIPI CSI 摄像头接口
- USB 2.0 接口
支持各种 USB 设备接入
- 40PIN GPIO 接口
方便接入各种 HAT 模块
- PWR 指示灯
CM4 电源状态
- ACT 指示灯
CM4 工作状态
- AMS1117-3.3
- BOOT 按键
ON: 将 USB 切换至 Type C 接口，上电时进入下载模式（通过 RPI boot 配置成大容量磁盘）
OFF: 将 USB 切换到 Type A 接口，上电时不会进入下载（将从 eMMC 或者 SD 卡启动）

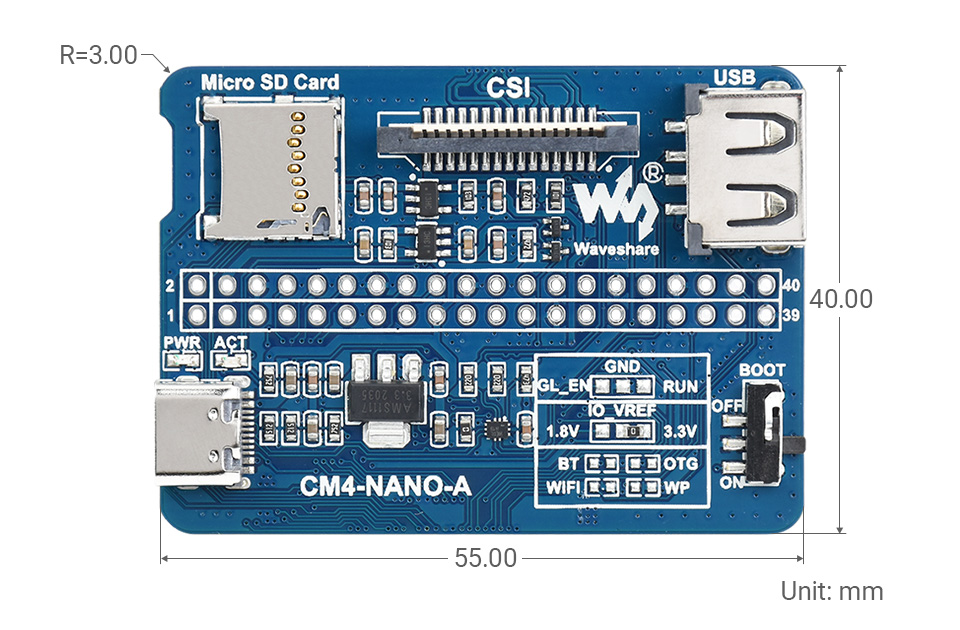

外形尺寸
关于 CM4 的简介
全新升级，更强大的 CM4
- CPU 升级为 BCM2711，四核 Cortex A72 64 位处理器，性能更强劲
- 更多内存选择 (1GB/2GB/4GB/8GB)，适合做大型的数据编译
- 更高速的 eMMC 闪存，传输速率高达 100 MB/s，比 CM3+ 快 4 倍
- 增加无线模块选项，采用和 Pi4B 相同的 WiFi 和蓝牙模块，提供了板载 PCB 天线和外置天线，更适合工业应用
- 采用 B to B 接插件设计，改变了前几代 CM 系列金手指设计，增强稳定性
- 增加板载千兆以太网设计，支持 IEEE1588，适合网络应用开发
- 增加 PCIe 接口扩展，可灵活添加相关模块
- 点击查看更多关于 CM4 的介绍
CM4 扩展板对比
| 接口数量及接口参数 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 产品 | PoE | 网口 | 40PIN GPIO |
PCIe | ① USB |
DSI | HDMI | CSI | RTC | ② 风扇 接口 |
电源 输入 |
特性 |
 NANO A |
2.0×1 | 5V | CM4 大小 |
|||||||||
 NANO B |
千兆×1 | 2.0×1 | 5V | CM4 大小 |
||||||||
 NANO C |
2.0×1 | 5V | 板载摄像头 | |||||||||
 基础板精简 |
千兆×1 | M.2 M | 2.0×4 | ×2 | ×2 | 5V | 5V | 小板型 | ||||
基础板完整 |
千兆×1 | M.2 M | 2.0×4 | ×2 | ×2 | 5V | 5V | 小板型 | ||||
 基础板进阶 |
千兆×1 | M.2 M | 2.0×2 | ×2 | 5V | 5V | LCD 接口直连 | |||||
 触摸扩展板 |
千兆×1 | M.2 M | 2.0×4 | 5V | IPS 屏幕 |
|||||||
 小板型双千兆 |
千兆×2 | 2.0×1 | 5V SH1.0 |
5V | 双网口 | |||||||
 双目视觉 |
千兆×1 | M.2 M | 2.0×4 | ×2 | 5V | 双800万像素 | ||||||
 四路 RS485 |
百兆×1, 千兆×1 |
2.0×2 | ×2 | 5V | 7~36V | 双网口 | ||||||
 WIFI6 双网口 |
百兆×1, 千兆×1 |
M.2 E | 2.0×3 | ×2 | ×2 | 5/12V | 7~36V | WIFI6 双网口 |
||||
 双千兆网口 |
千兆×2 | 3.0×3 | ×2 | ×2 | 5/12V | 7~36V | ||||||
 物联网双千兆 |
千兆×2 | 3.0×2 | ×2 | ×2 | 5/12V | 5V | 5G/4G 接口 | |||||
 物联网工控 |
千兆×1 | Gen2×1 | 2.0×2 | ×2 | ×2 | ×2 | 5/12V | 7~36V | 5G/4G 接口; RS232; RS485; ADC | |||
 PoE B |
千兆×1 | Gen2×1 | 2.0×4 | ×2 | ×2 | ×2 | 5/12V | 5V | RS232; RS485 | |||
 PoE UPS |
千兆×1 | 2.0×4 | ×2 | ×2 | 5/12V | 7~36V | UPS | |||||
 PoE |
千兆×1 | 3.0×4 | ×2 | ×2 | ×2 | 5/12V | 7~36V | |||||
 树莓派官方 |
③ | 千兆×1 | Gen2×1 | 2.0×4 | ×2 | ×2 | ×2 | 12V | 12V | |||
 无线扩展 |
千兆×1 | M.2 B / Mini-PCIe |
2.0×3 | 5/12V | 5V 或 7~36V |
5G/4G 接口; RS485; CAN; 导轨 安装 |
||||||
 UPS 无线扩展 |
千兆×1 | M.2 B | 2.0×3 | 5/12V | 5V 或 7~36V |
带 UPS; 5G/4G 接口; RS485; CAN; 导轨 安装 |
||||||
 硬盘扩展主机 |
千兆×2 | M.2 M×2/ Mini-PCIe |
3.0×2 | ×2 | ×2 | 5V | 双 M.2 M KEY 接口 | |||||
 5 寸一体机 |
③ | 千兆×1 | M.2 M | 2.0×4 | ×2 | 5/12V | 5V | |||||
 7 寸一体机 |
千兆×1 | M.2 M | 2.0×4 | 占用 | 占用 | 5/12V 占用 |
7~36V | 摄像头; 触控; 喇叭 | ||||
 13.3寸一体机 |
千兆×1 | 2.0×2 | 12V | 高清触控屏 | ||||||||
 13.3寸 智能魔镜 |
千兆×1 | 2.0×2 | 12V | 高清屏，语音助手 | ||||||||
| 备注 | ① USB 3.0 完全等同于 USB 3.2 Gen1 ② 风扇接口若无特殊说明，通常是 2510-4P 类型接口。 ③ PoE 功能只有 PoE 管脚，不带 PoE 模块，需外接 PoE 模块才能支持 PoE 功能。若无特别说明，本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。 |
|||||||||||
