树莓派CM4超迷你扩展板B型 仅CM4大小

40PIN GPIO 接口、千兆网、音频接口、USB2.0、MIPI CSI-2
价格
原价
型号
CM4-NANO-B
SKU
21726
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 关联商品

树莓派CM4超迷你扩展板B型 仅CM4大小

+ =

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

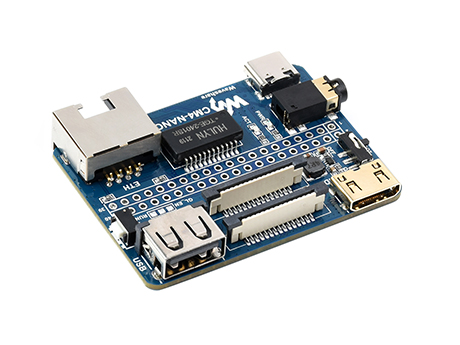

树莓派 CM4-NANO-B 扩展板

方便学习评估树莓派计算模块或直接集成到产品中

Compute Module 4 Lite/eMMC 适用的底板

树莓派 CM4 双目视觉扩展首图

麻雀虽小 五脏俱全

CM4 般大小,板载标准的 CM4 连接器,集成多种接口
满足用户绝多大数需求

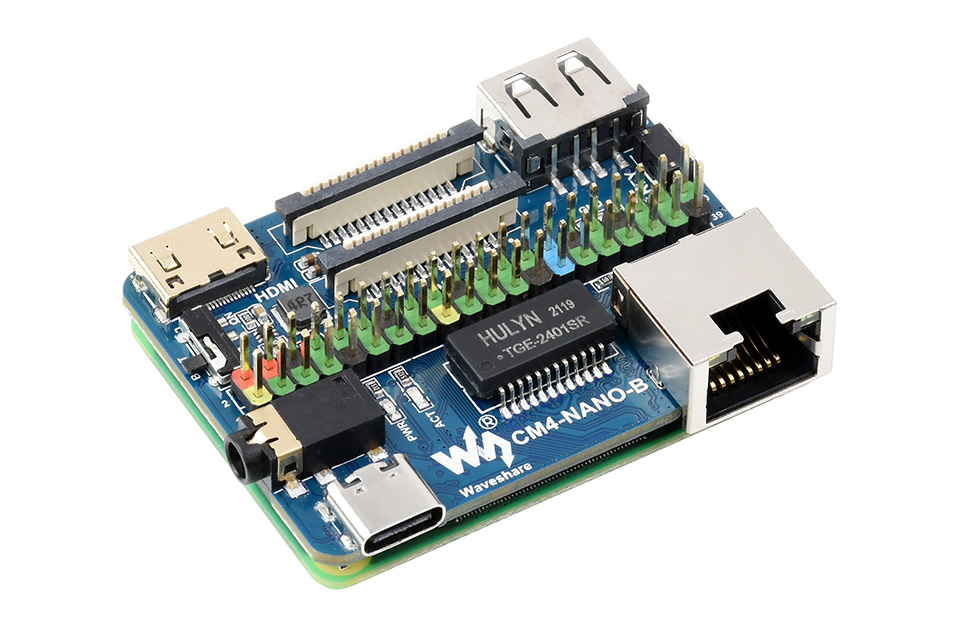

树莓派 Compute Module 4 扩展板双目视觉扩展

本产品不含图中的 CM4 ,如有需要,请另行购买

产品参数

CM4 卡座 适用于 Compute Module 4 的所有版本
联网 千兆以太网 RJ45 接口
连接器 Raspberry Pi 40PIN GPIO 接口 × 1
USB USB 2.0 Type A 接口 × 1
显示 MIPI DSI 接口 × 1 (15pin 1.0mm FPC 连接器)
摄像头 MIPI CSI-2 接口 × 1 (15pin 1.0mm FPC 连接器)
视频 Mini HDMI 接口 × 1,支持 4K 30fps 输出
音频 3.5mm 耳机口
存储 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本)
电源输入 5V
尺寸 56 × 41mm

资源简介

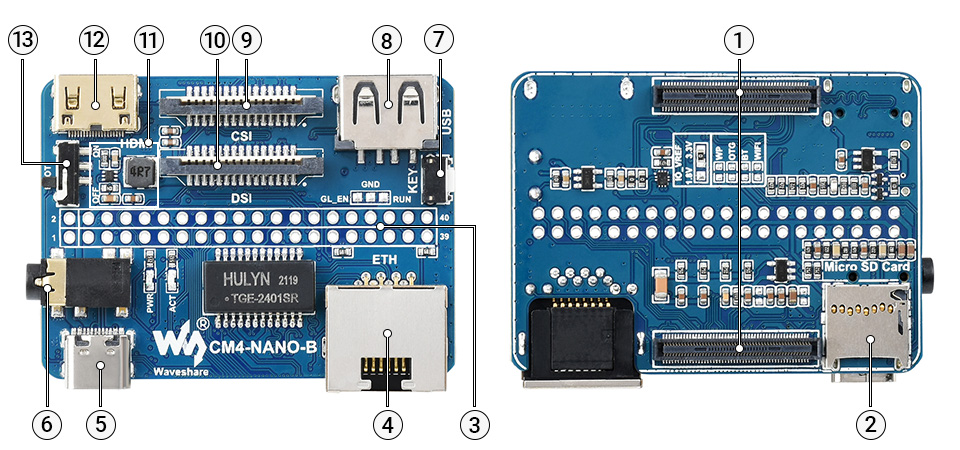

树莓派 CM4 双目视觉扩展资源简介
  1. CM4 连接器

    适用于 Compute Module 4 的所有版本

  2. Micro SD 卡接口

    用于接入带系统的 Micro SD 卡,仅用于 Lite 版本

  3. 40PIN GPIO 接口

    方便接入各种 HAT 模块

  4. RJ45 千兆网口

  5. 供电/烧录接口

    5V 供电,也可作为 eMMC 烧录口

  6. 3.5mm 耳机接口

  7. 用户按键

    连接到 GPIO21

  8. USB 2.0 接口

    支持各种 USB 设备接入

  1. CSI 接口

    MIPI CSI 摄像头接口

  2. DSI 接口

    MIPI DSI 显示屏接口

  3. MP1658

  4. Mini HDMI 接口

    支持 4K 30fps 输出

  5. BOOT 开关

    ON: 将 USB 切换至 Type C 接口,上电时进入下载模式(通过 RPI boot 配置成大容量磁盘)

    OFF: 将 USB 切换到 Type A 接口,上电时不会进入下载(将从 eMMC 或者 SD 卡启动)

外形尺寸

树莓派 CM4 双目视觉扩展外形尺寸,尺寸图

关于 CM4 的简介

树莓派 Compute Module 4 计算模块说明

全新升级,更强大的 CM4

  • CPU 升级为 BCM2711,四核 Cortex A72 64 位处理器,性能更强劲
  • 更多内存选择 (1GB/2GB/4GB/8GB),适合做大型的数据编译
  • 更高速的 eMMC 闪存,传输速率高达 100 MB/s,比 CM3+ 快 4 倍
  • 增加无线模块选项,采用和 Pi4B 相同的 WiFi 和蓝牙模块,提供了板载 PCB 天线和外置天线,更适合工业应用
  • 采用 B to B 接插件设计,改变了前几代 CM 系列金手指设计,增强稳定性
  • 增加板载千兆以太网设计,支持 IEEE1588,适合网络应用开发
  • 增加 PCIe 接口扩展,可灵活添加相关模块
  • 点击查看更多关于 CM4 的介绍

CM4 扩展板对比

接口数量及接口参数
产品 PoE 网口 40PIN
GPIO
PCIe
USB
DSI HDMI CSI RTC
风扇
接口
电源
输入
特性
树莓派 CM4 扩展板 CM4 NANO A板
NANO A
2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO B板
NANO B
千兆×1 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO C板
NANO C
2.0×1 5V 板载摄像头
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板精简
千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板完整
千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 基础板进阶
基础板进阶
千兆×1 M.2 M 2.0×2 ×2 5V 5V LCD 接口直连
树莓派 CM4 触摸扩展板
触摸扩展板
千兆×1 M.2 M 2.0×4 5V IPS
屏幕
双千兆网口扩展板
小板型双千兆
千兆×2 2.0×1 5V
SH1.0
5V 双网口
树莓派 CM4 PoE 扩展板微雪双目视觉
双目视觉
千兆×1 M.2 M 2.0×4 ×2 5V 双800万像素
四路 RS485
四路 RS485
百兆×1,
千兆×1
2.0×2 ×2 5V 7~36V 双网口
WIFI6 双网口扩展板
WIFI6 双网口
百兆×1,
千兆×1
M.2 E 2.0×3 ×2 ×2 5/12V 7~36V WIFI6
双网口
双千兆网口扩展板
双千兆网口
千兆×2 3.0×3 ×2 ×2 5/12V 7~36V
物联网双千兆
物联网双千兆
千兆×2 3.0×2 ×2 ×2 5/12V 5V 5G/4G 接口
树莓派 CM4 物联网工控主板
物联网工控
千兆×1 Gen2×1 2.0×2 ×2 ×2 ×2 5/12V 7~36V 5G/4G 接口; RS232; RS485; ADC
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板 B 型
PoE B
千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 5/12V 5V RS232; RS485
树莓派 CM4 PoE UPS 扩展板微雪 CM4 PoE IO 板
PoE UPS
千兆×1 2.0×4 ×2 ×2 5/12V 7~36V UPS
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
PoE
千兆×1 3.0×4 ×2 ×2 ×2 5/12V 7~36V
树莓派官方 CM4 IO 板
树莓派官方
千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 12V 12V
树莓派 CM4 物联网工控主板
无线扩展
千兆×1 M.2 B /
Mini-PCIe
2.0×3 5/12V 5V 或
7~36V
5G/4G 接口; RS485; CAN; 导轨
安装
树莓派 CM4 带 UPS 工业扩展模块
UPS 无线扩展
千兆×1 M.2 B 2.0×3 5/12V 5V 或
7~36V
带 UPS; 5G/4G 接口; RS485; CAN; 导轨
安装
多功能 CM4 主机
硬盘扩展主机
千兆×2 M.2 M×2/
Mini-PCIe
3.0×2 ×2 ×2 5V 双 M.2 M KEY 接口
5 寸触摸屏一体机套件
5 寸一体机
千兆×1 M.2 M 2.0×4 ×2 5/12V 5V
树莓派 CM4 物联网工控主板
7 寸一体机
千兆×1 M.2 M 2.0×4 占用 占用 5/12V
占用
7~36V 摄像头; 触控; 喇叭
13.3寸树莓派平板
13.3寸一体机
千兆×1 2.0×2 12V 高清触控屏
13.3寸智能魔镜
13.3寸
智能魔镜
千兆×1 2.0×2 12V 高清屏,语音助手
备注 ① USB 3.0 完全等同于 USB 3.2 Gen1
② 风扇接口若无特殊说明,通常是 2510-4P 类型接口。
③ PoE 功能只有 PoE 管脚,不带 PoE 模块,需外接 PoE 模块才能支持 PoE 功能。若无特别说明,本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 电路原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. NANO 扩展板 × 1
  2. 2*20PIN 彩色直排针 × 1

保修服务


保修1年



免费保修


保修期内,正常使用下产生的质量问题,比如按键不灵、开关不响应、LED亮度不佳等。
注意:核心器件不属于免费保修范围(包括但不限于CPU、FLASH、 SDRAM 等芯片)。




收费保修


非正常使用情况下产生的质量问题,视损坏程度收取维修费,包括但不限于:
• 供错电压、磕碰、浸水、杂异物进入板内,导致功能损坏
• 用户自行拆卸或焊接零件,修改电路板,导致功能损坏
• 未按用户手册操作,比如供电状态下强行插拔等,导致功能损坏




特殊说明


若产品含有其他配件,配件的保修以其自身保修条款为准,包括但不限于:
• 比如开发板中包含LCD配件,那么,它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品,因国外返修费用高昂,无法保修

售后服务



• 售后服务仅限产品本身,不包括教导相关软件使用等(配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们:点击查看
