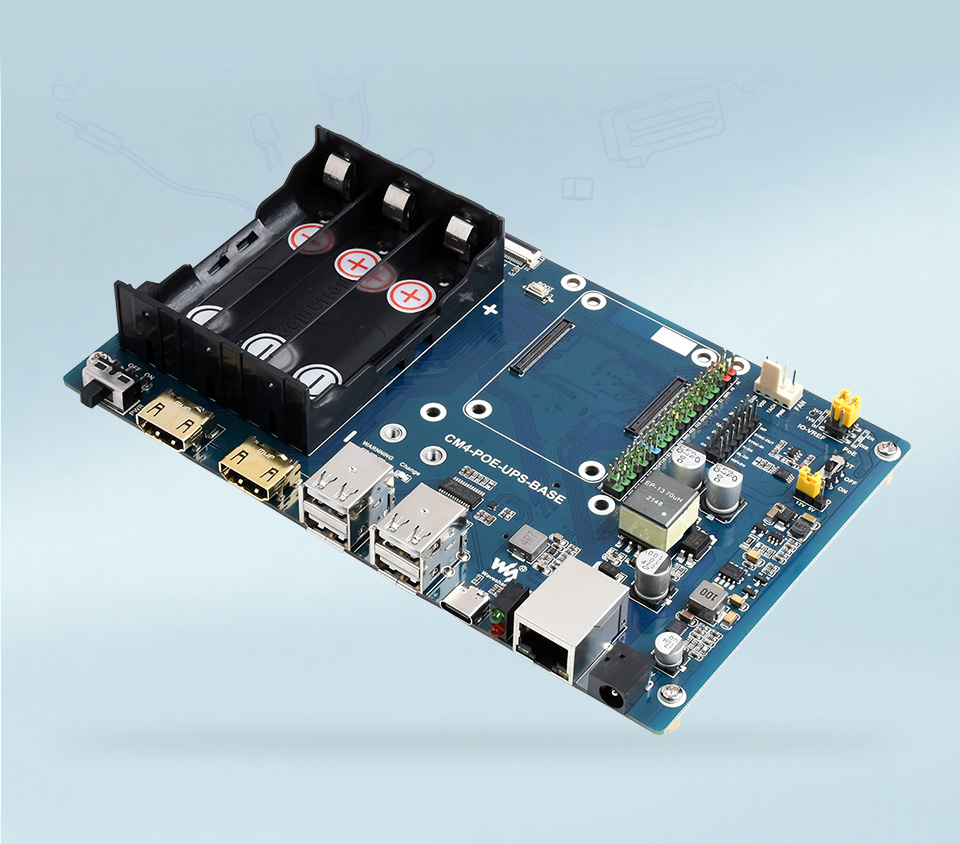

树莓派 CM4 PoE UPS 扩展板

不间断电源 (UPS),支持同时充电和放电,支持动态路径管理

树莓派 CM4 PoE UPS 扩展板

版本选择

(详细配置,请参考配置清单说明)

树莓派 CM4 PoE UPS 扩展板

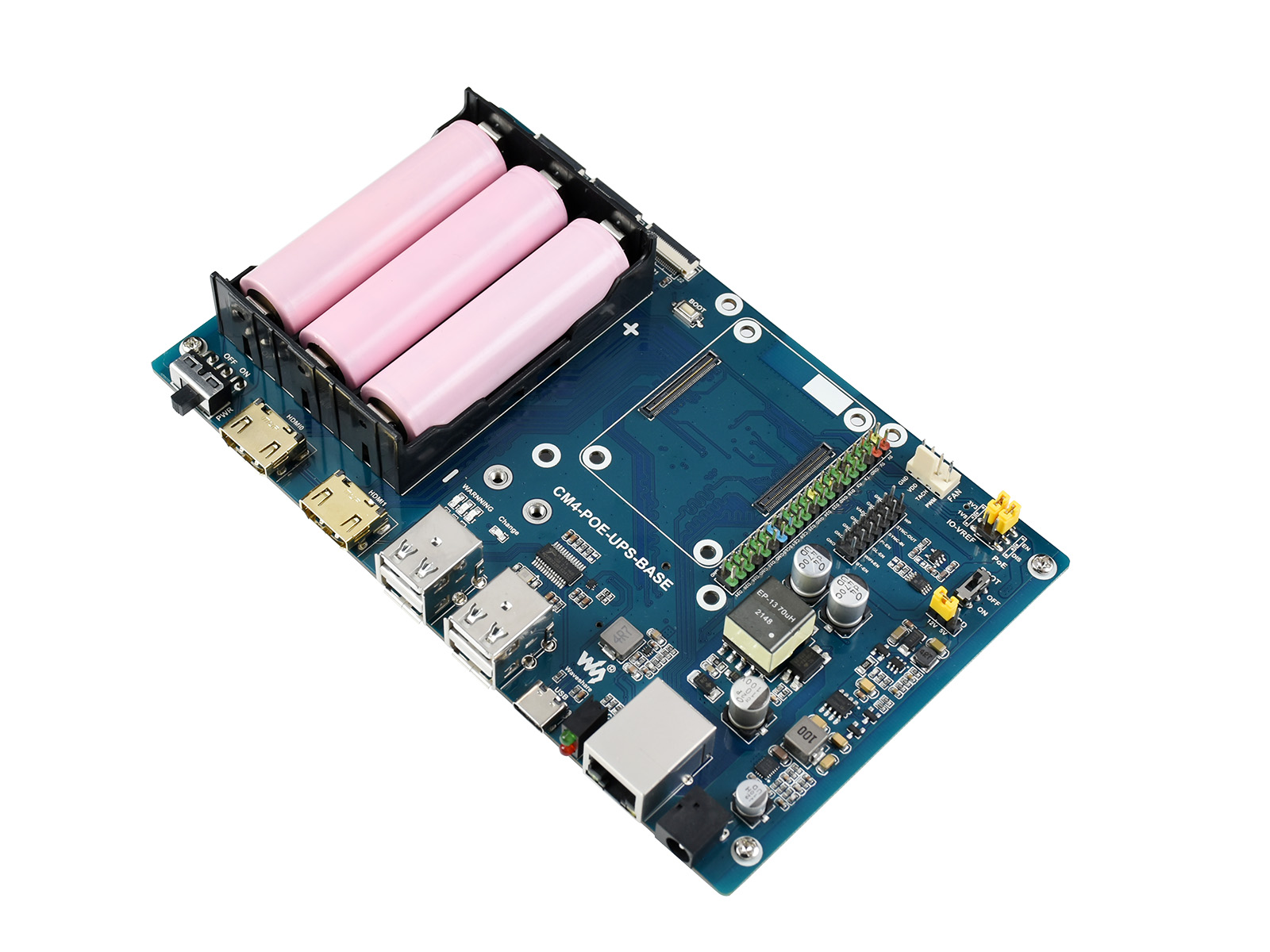

UPS 扩展板

配置了三个电池

树莓派 CM4 PoE UPS 扩展板
UPS 主机套餐

UPS 扩展板的基础上,配备了铝合金外壳、风扇及电源

扩展板参数

CM4 卡座 适用于 Compute Module 4 的所有版本
电池规格 2600mAh 18650 锂电池 × 3 (并联)
联网 千兆以太网 RJ45 接口,集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)
USB USB 2.0 Type A 接口 × 4
连接器 Raspberry Pi 40PIN GPIO 接口
M.2 M KEY 接口,支持接入 NVME 固态硬盘,或者 PCIE M.2 M KEY 接口的通信模块
显示 MIPI DSI 接口 × 1 (22pin 0.5mm FPC 连接器)
摄像头 MIPI CSI-2 接口 × 2 (22pin 0.5mm FPC 连接器)
视频 HDMI 接口 × 2,支持 4K 30fps 输出
实时时钟 RTC 实时时钟,带电池接口和可唤醒 Compute Module 4 的能力
存储 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本)
风扇 可调速、可测速、5V / 12V
指示灯 M.2 状态 LED 灯;CM4 状态 LED 灯
电源输入 7-36V
尺寸 175.0 × 108.0mm

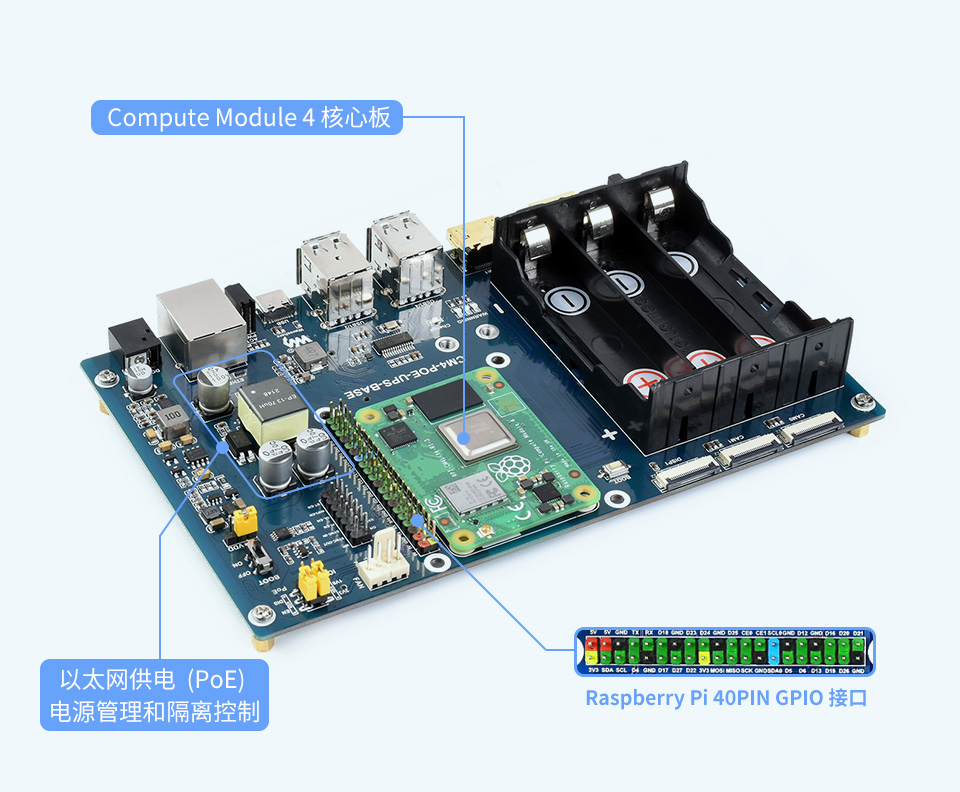

接入 Compute Module 4 主板

板载标准的 CM4 连接器
支持接入 Compute Module 4 Lite/eMMC 系列主板

树莓派CM4扩展板

本产品不含 CM4 核心板,需另行购买

支持同时充电放电
不间断供电

接入外部电源,会同时给系统供电和锂电池充电
断开外部电源,会自动切换成锂电池供电,不会影响系统正常运行

树莓派CM4RS485扩展板接口简介
温馨提示图标温馨提示
由于扩展板的 CSI 和 DSI 接口都是 22PIN 0.5mm 间距
推荐购买 CSI 转接线DSI 转接板,以适配 15PIN 1mm 间距接口的 CSI 摄像头和 DSI 显示器。
本产品不含图中的 CM4显示屏摄像头,如有需要,请另行购买

多种方式供电
动态路径管理,供电更稳定

树莓派CM4扩展板
  • 可通过 USB 接口、宽电压 DC 电源、PoE 电源这三种方式提供外部电源
  • 接入外部电源时,会同时给系统和电池充电,电池充满后处于断开状态,避免电池频繁充放电损害寿命
  • 外部电源供电不足时,电池反向供电,外部电源和电池同时供电,确保系统正常运行
  • 连接外部电源状态,电池失效或取出也可保持系统正常工作。断开外部电源,会自动切换成锂电池供电,不会影响系统正常运行

安全稳定的电路设计
多重保护

板载电路保护电路,防过充,防过放,放过流,防短路和防反接,同时每个电池有独立自恢复保险丝保护,工作稳定更安全

树莓派 CM4 PoE UPS 扩展板

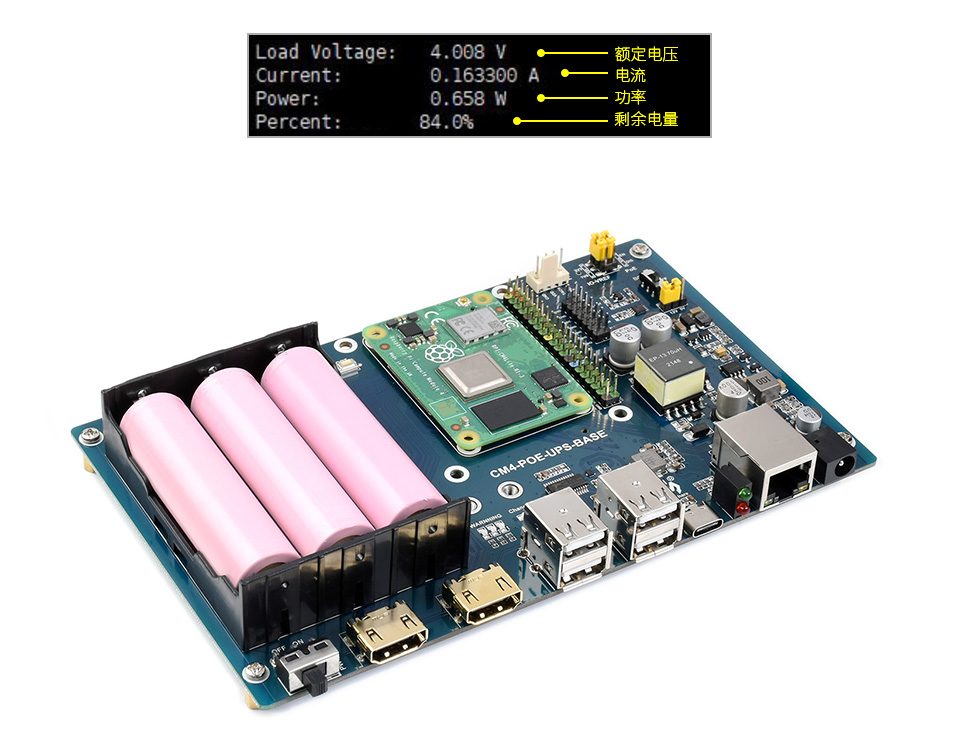

实时检测模块工作状态

可通过 I2C 接口通信,测量电池电压、电流、功率和剩余电量等参数,检测到电压过低时,可以使用程序控制树莓派,保存数据后再关机,避免 CM4 突然断电而导致数据丢失

树莓派CM4扩展板

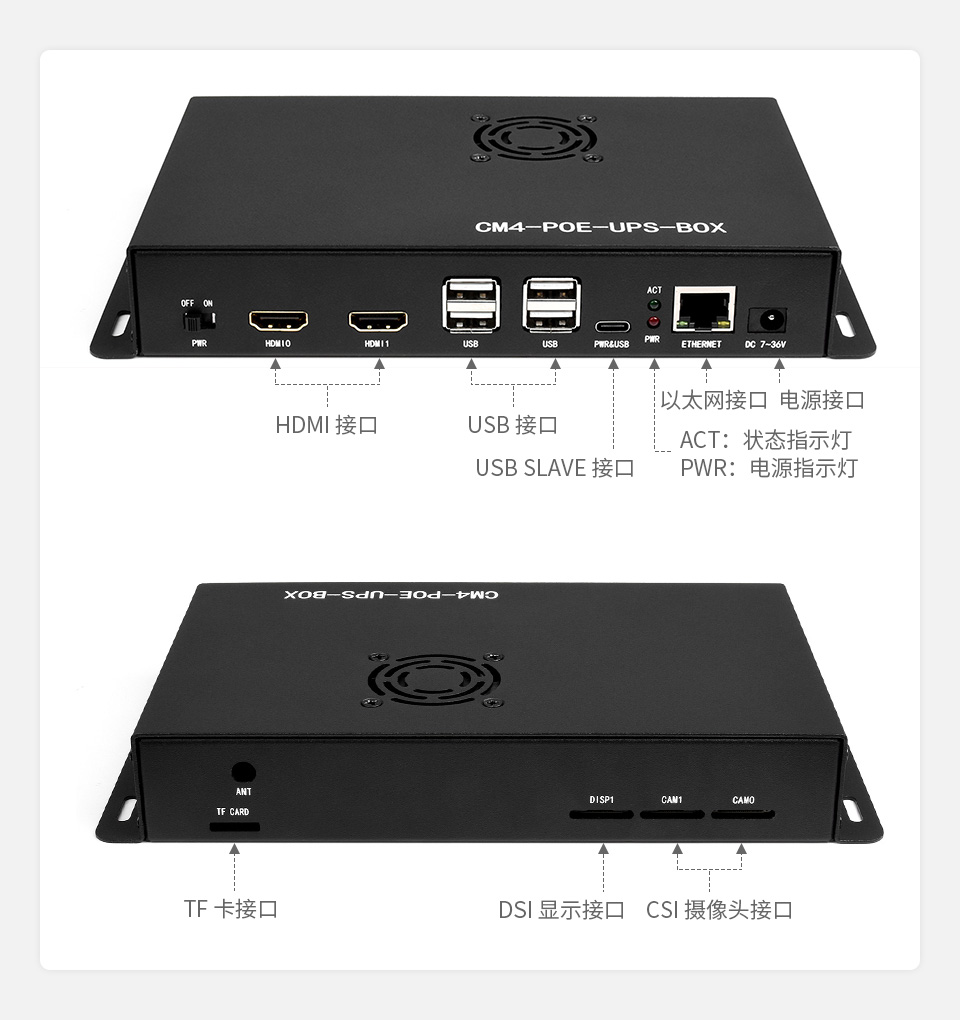

更多丰富的接口

树莓派 CM4 PoE UPS 扩展板

本产品不含固态硬盘,需另行购买

细致的孔位设计

确保每个接口都能高度贴合主板
接口处标注有清晰丝印,方便查看

树莓派 CM4 PoE UPS 扩展板

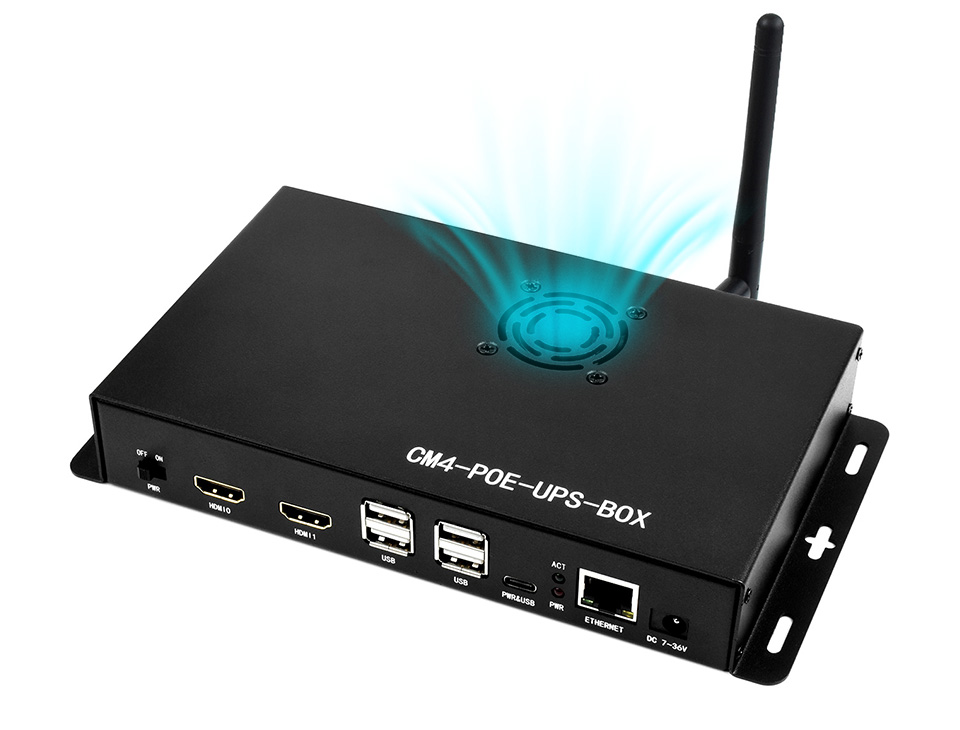

主机套餐配备散热风扇

顶部预留通风口,内置风扇浑然一体,散热效果更好

树莓派 CM4 PoE UPS 扩展板

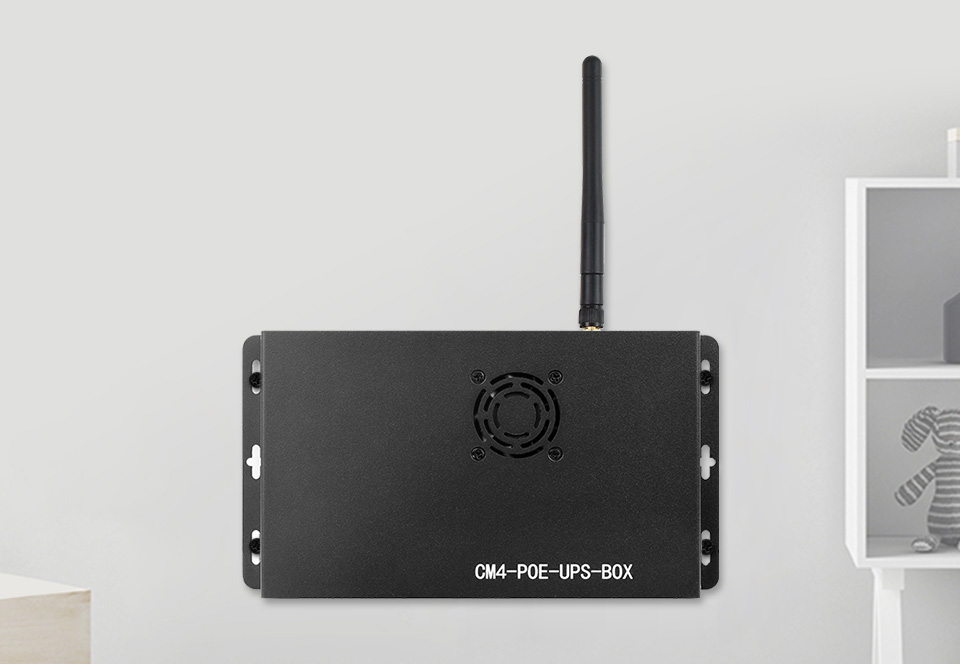

外壳支持壁挂

两侧设计有壁挂孔位,安装固定更方便

树莓派 CM4 PoE UPS 扩展板

应用示例

适用于双目视觉的树莓派应用或其他工业场合

树莓派 CM4 PoE UPS 扩展板

说明:本产品不包含图中的显示屏摄像头模块天线
如有需要请另行购买

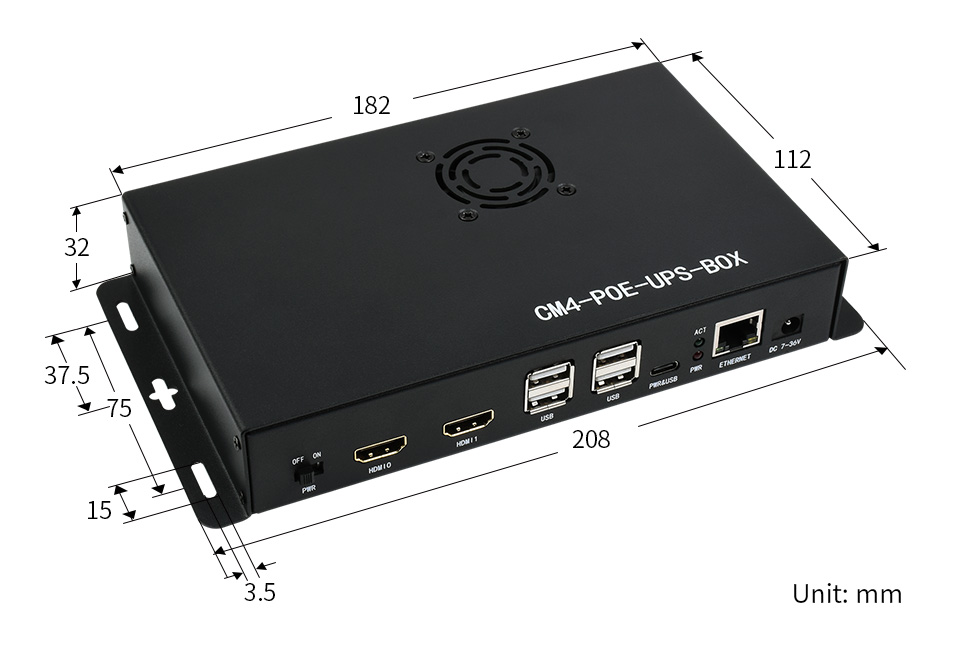

外形尺寸

树莓派 CM4 PoE UPS 扩展板尺寸 树莓派 CM4 PoE UPS 扩展板

关于 CM4 的简介

树莓派 Compute Module 4 计算模块说明

全新升级,更强大的 CM4

  • CPU 升级为 BCM2711,四核 Cortex A72 64 位处理器,性能更强劲
  • 更多内存选择 (1GB/2GB/4GB/8GB),适合做大型的数据编译
  • 更高速的 eMMC 闪存,传输速率高达 100 MB/s,比 CM3+ 快 4 倍
  • 增加无线模块选项,采用和 Pi4B 相同的 WiFi 和蓝牙模块,提供了板载 PCB 天线和外置天线,更适合工业应用
  • 采用 B to B 接插件设计,改变了前几代 CM 系列金手指设计,增强稳定性
  • 增加板载千兆以太网设计,支持 IEEE1588,适合网络应用开发
  • 增加 PCIe 接口扩展,可灵活添加相关模块
  • 点击查看更多关于 CM4 的介绍

CM4 扩展板对比

接口数量及接口参数
产品 PoE 网口 40PIN
GPIO
PCIe
USB
DSI HDMI CSI RTC
风扇
接口
电源
输入
特性
树莓派 CM4 扩展板 CM4 NANO A板
NANO A
2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO B板
NANO B
千兆×1 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO C板
NANO C
2.0×1 5V 板载摄像头
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板精简
千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板完整
千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 基础板进阶
基础板进阶
千兆×1 M.2 M 2.0×2 ×2 5V 5V LCD 接口直连
树莓派 CM4 触摸扩展板
触摸扩展板
千兆×1 M.2 M 2.0×4 5V IPS
屏幕
双千兆网口扩展板
小板型双千兆
千兆×2 2.0×1 5V
SH1.0
5V 双网口
树莓派 CM4 PoE 扩展板微雪双目视觉
双目视觉
千兆×1 M.2 M 2.0×4 ×2 5V 双800万像素
四路 RS485
四路 RS485
百兆×1,
千兆×1
2.0×2 ×2 5V 7~36V 双网口
WIFI6 双网口扩展板
WIFI6 双网口
百兆×1,
千兆×1
M.2 E 2.0×3 ×2 ×2 5/12V 7~36V WIFI6
双网口
双千兆网口扩展板
双千兆网口
千兆×2 3.0×3 ×2 ×2 5/12V 7~36V
物联网双千兆
物联网双千兆
千兆×2 3.0×2 ×2 ×2 5/12V 5V 5G/4G 接口
树莓派 CM4 物联网工控主板
物联网工控
千兆×1 Gen2×1 2.0×2 ×2 ×2 ×2 5/12V 7~36V 5G/4G 接口; RS232; RS485; ADC
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板 B 型
PoE B
千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 5/12V 5V RS232; RS485
树莓派 CM4 PoE UPS 扩展板微雪 CM4 PoE IO 板
PoE UPS
千兆×1 2.0×4 ×2 ×2 5/12V 7~36V UPS
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
PoE
千兆×1 3.0×4 ×2 ×2 ×2 5/12V 7~36V
树莓派官方 CM4 IO 板
树莓派官方
千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 12V 12V
树莓派 CM4 物联网工控主板
无线扩展
千兆×1 M.2 B /
Mini-PCIe
2.0×3 5/12V 5V 或
7~36V
5G/4G 接口; RS485; CAN; 导轨
安装
树莓派 CM4 带 UPS 工业扩展模块
UPS 无线扩展
千兆×1 M.2 B 2.0×3 5/12V 5V 或
7~36V
带 UPS; 5G/4G 接口; RS485; CAN; 导轨
安装
多功能 CM4 主机
硬盘扩展主机
千兆×2 M.2 M×2/
Mini-PCIe
3.0×2 ×2 ×2 5V 双 M.2 M KEY 接口
5 寸触摸屏一体机套件
5 寸一体机
千兆×1 M.2 M 2.0×4 ×2 5/12V 5V
树莓派 CM4 物联网工控主板
7 寸一体机
千兆×1 M.2 M 2.0×4 占用 占用 5/12V
占用
7~36V 摄像头; 触控; 喇叭
13.3寸树莓派平板
13.3寸一体机
千兆×1 2.0×2 12V 高清触控屏
13.3寸智能魔镜
13.3寸
智能魔镜
千兆×1 2.0×2 12V 高清屏,语音助手
备注 ① USB 3.0 完全等同于 USB 3.2 Gen1
② 风扇接口若无特殊说明,通常是 2510-4P 类型接口。
③ PoE 功能只有 PoE 管脚,不带 PoE 模块,需外接 PoE 模块才能支持 PoE 功能。若无特别说明,本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 电路原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. CM4-POE-UPS-BASE × 1

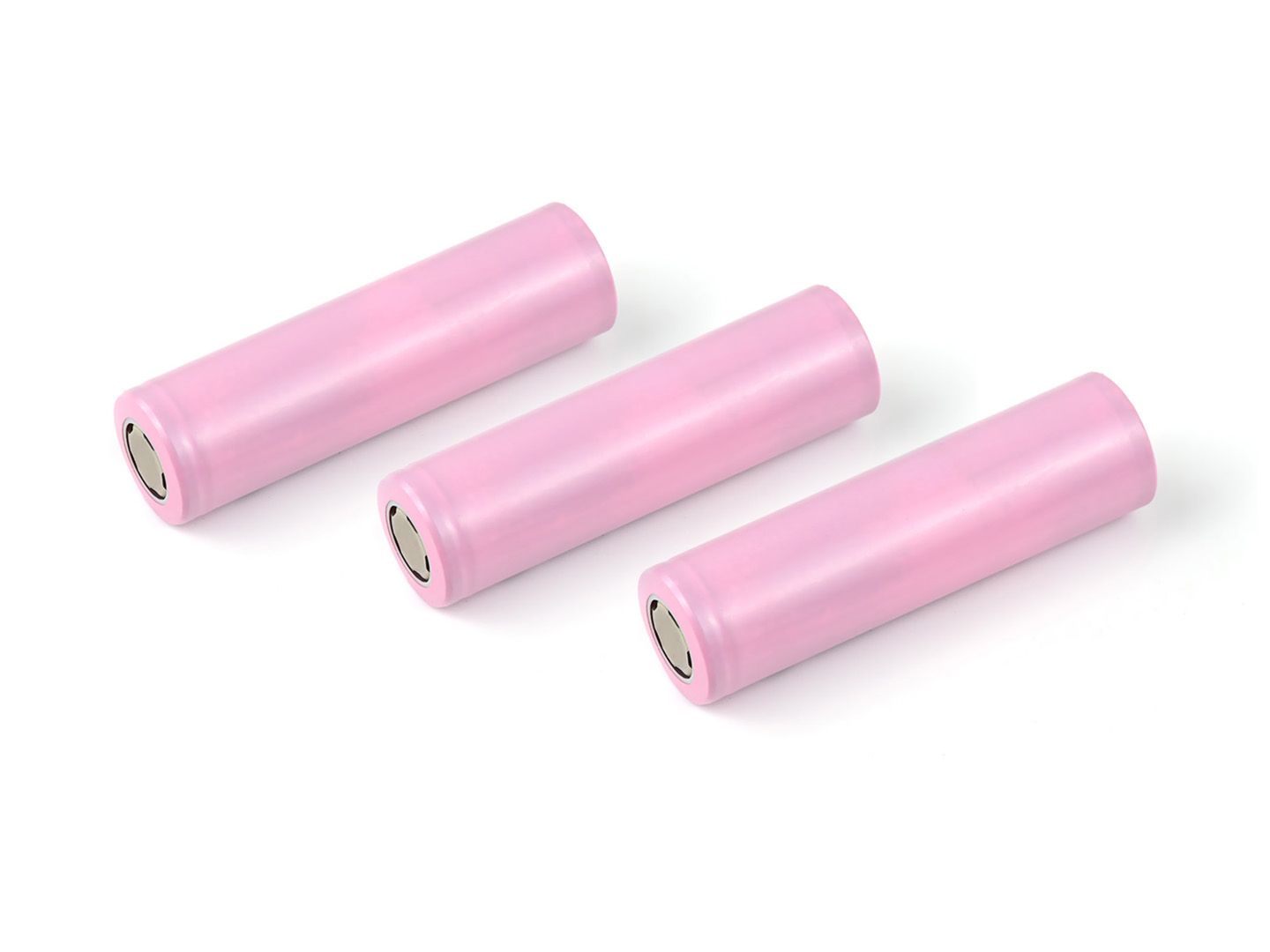

  2. 18650 电池 3pcs × 1
