树莓派CM4 WIFI6双网口扩展板 计算模块核心板底板 板载M.2 E KEY接口

双网口、3路USB 2.0、MIPI DSI显示接口、双MIPI CSI摄像头接口、宽电压
价格
原价
型号
CM4-DUAL-ETH-WIFI6-BASE
SKU
23589
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 关联商品

树莓派CM4 WIFI6双网口扩展板 计算模块核心板底板 板载M.2 E KEY接口

+ =

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

树莓派 CM4 WIFI6
双网口扩展板

功能强大,配套齐全

方便学习评估树莓派计算模块或直接集成到产品中

树莓派 CM4 WIFI6 双网口扩展板首图

WIFI 模组适配

本产品适用于以下类型的 M.2 A/E KEY 接口的 WIFI 模组

CM4 计算模块迷你主机机箱内部构造
Wireless-AX210

Wi-Fi 6E 模组

CM4 计算模块迷你主机机箱内部构造
Wireless-AX200

Wi-Fi 6 模组

本产品不配套 WIFI 模组,如有需要,请另行选购

可加装黑色金属外壳

支持接入 WIFI6 模组,可搭建带 WIFI 功能的树莓派 CM4 主机

CM4 计算模块迷你主机机箱内部构造

图片仅供展示,产品不包含 CM4AX210/200 WIFI 模组

底板参数

CM4 卡座 适用于 Compute Module 4 的所有版本
联网 千兆以太网 RJ45 接口 × 1;百兆以太网 RJ45 接口 × 1
USB USB 2.0 接口 × 3
PCIe M.2 E KEY
连接器 Raspberry Pi 40PIN GPIO 接口
显示 MIPI DSI 接口 (15pin 1.0mm FPC 连接器)
摄像头 MIPI CSI-2 接口 × 2 (15pin 1.0mm FPC 连接器)
视频 HDMI 接口 × 2,支持 4K 30fps 输出
实时时钟 带电池接口和可唤醒 Compute Module 4 的能力
存储 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本)
风扇接口 5V/12V,不支持调速测速
电源输入 7V~36V 宽电压
尺寸 109.0 × 91.5mm

CM4 扩展板对比

接口数量及接口参数
产品 PoE 网口 40PIN
GPIO
PCIe
USB
DSI HDMI CSI RTC
风扇
接口
电源
输入
特性
树莓派 CM4 扩展板 CM4 NANO A板
NANO A
2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO B板
NANO B
千兆×1 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO C板
NANO C
2.0×1 5V 板载摄像头
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板精简
千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板完整
千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 基础板进阶
基础板进阶
千兆×1 M.2 M 2.0×2 ×2 5V 5V LCD 接口直连
树莓派 CM4 触摸扩展板
触摸扩展板
千兆×1 M.2 M 2.0×4 5V IPS
屏幕
双千兆网口扩展板
小板型双千兆
千兆×2 2.0×1 5V
SH1.0
5V 双网口
树莓派 CM4 PoE 扩展板微雪双目视觉
双目视觉
千兆×1 M.2 M 2.0×4 ×2 5V 双800万像素
四路 RS485
四路 RS485
百兆×1,
千兆×1
2.0×2 ×2 5V 7~36V 双网口
WIFI6 双网口扩展板
WIFI6 双网口
百兆×1,
千兆×1
M.2 E 2.0×3 ×2 ×2 5/12V 7~36V WIFI6
双网口
双千兆网口扩展板
双千兆网口
千兆×2 3.0×3 ×2 ×2 5/12V 7~36V
物联网双千兆
物联网双千兆
千兆×2 3.0×2 ×2 ×2 5/12V 5V 5G/4G 接口
树莓派 CM4 物联网工控主板
物联网工控
千兆×1 Gen2×1 2.0×2 ×2 ×2 ×2 5/12V 7~36V 5G/4G 接口; RS232; RS485; ADC
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板 B 型
PoE B
千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 5/12V 5V RS232; RS485
树莓派 CM4 PoE UPS 扩展板微雪 CM4 PoE IO 板
PoE UPS
千兆×1 2.0×4 ×2 ×2 5/12V 7~36V UPS
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
PoE
千兆×1 3.0×4 ×2 ×2 ×2 5/12V 7~36V
树莓派官方 CM4 IO 板
树莓派官方
千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 12V 12V
树莓派 CM4 物联网工控主板
无线扩展
千兆×1 M.2 B /
Mini-PCIe
2.0×3 5/12V 5V 或
7~36V
5G/4G 接口; RS485; CAN; 导轨
安装
树莓派 CM4 带 UPS 工业扩展模块
UPS 无线扩展
千兆×1 M.2 B 2.0×3 5/12V 5V 或
7~36V
带 UPS; 5G/4G 接口; RS485; CAN; 导轨
安装
多功能 CM4 主机
硬盘扩展主机
千兆×2 M.2 M×2/
Mini-PCIe
3.0×2 ×2 ×2 5V 双 M.2 M KEY 接口
5 寸触摸屏一体机套件
5 寸一体机
千兆×1 M.2 M 2.0×4 ×2 5/12V 5V
树莓派 CM4 物联网工控主板
7 寸一体机
千兆×1 M.2 M 2.0×4 占用 占用 5/12V
占用
7~36V 摄像头; 触控; 喇叭
13.3寸树莓派平板
13.3寸一体机
千兆×1 2.0×2 12V 高清触控屏
13.3寸智能魔镜
13.3寸
智能魔镜
千兆×1 2.0×2 12V 高清屏,语音助手
备注 ① USB 3.0 完全等同于 USB 3.2 Gen1
② 风扇接口若无特殊说明,通常是 2510-4P 类型接口。
③ PoE 功能只有 PoE 管脚,不带 PoE 模块,需外接 PoE 模块才能支持 PoE 功能。若无特别说明,本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

接入 Compute Module 4 主板

板载 40PIN GPIO 接口及标准的 CM4 连接器
支持接入 Compute Module 4 Lite/eMMC 系列主板

树莓派 CM4 WIFI6 双网口扩展板支持接入 Compute Module 4 主板

本产品不含图中的 CM4WIFI 模组

板载 M.2 E KEY 接口

支持 WIFI 模组接入,支持 AX200,AX210 等无线网卡

树莓派 CM4 WIFI6 双网口扩展板板载 M.2 E KEY 接口

相关网卡参数对比

产品型号 SIM8202G-M2 5G 通信模组
AX210
SIM8202G-M2 5G 通信模组
AX200
Wi-Fi 版本 Wi-Fi 6E Wi-Fi 6
Wi-Fi 频段 2.4GHz 5GHz 6GHz 2.4GHz 5GHz
Wi-Fi 速率 574Mbps 2400Mbps 2400Mbps 574Mbps 2400Mbps
接口 NGFF (M.2 A/E Key)
蓝牙版本 5.3 5.2
技术支持 支持 MU-MIMO
天线接口 IPEX 接口 4 代
兼容系统 Linux、Windows 10/11
产品尺寸 22.0 × 30.0 × 2.4mm

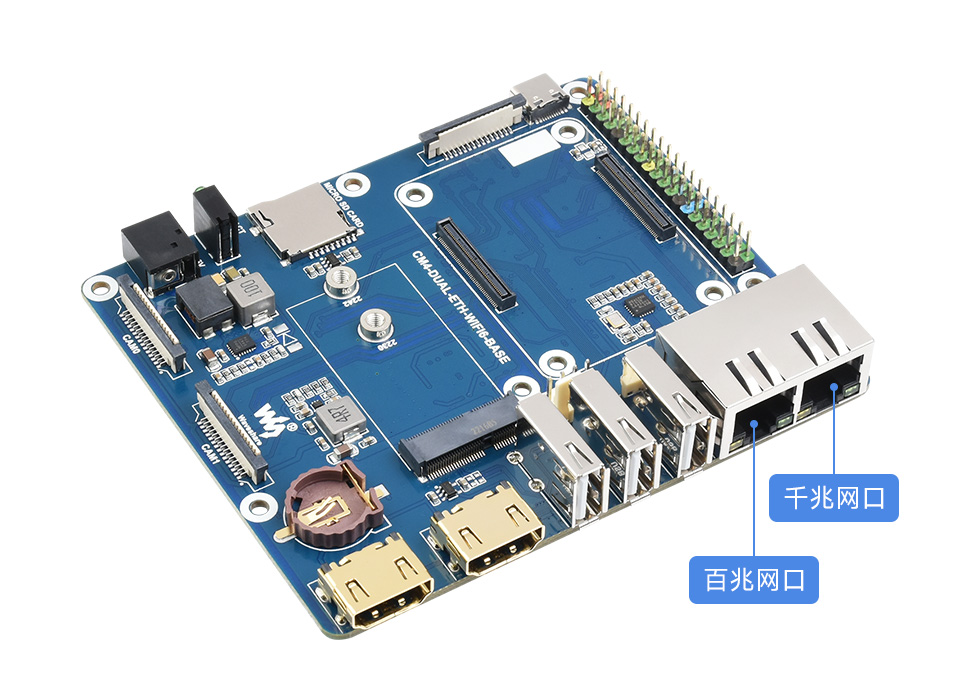

双以太网 RJ45 接口

一路千兆网口,一路百兆网口

树莓派 CM4 WIFI6 双网口扩展板板载 M.2 E KEY 接口

更多丰富的接口

树莓派 CM4 WIFI6 双网口扩展板板载 M.2 E KEY 接口

细致的孔位设计

确保每个接口都能高度贴合主板
接口处标注有清晰丝印,方便查看

CM4 计算模块迷你主机细致的孔位设计

配套散热风扇

顶部预留通风口,内置风扇浑然一体,散热效果更好

CM4 计算模块迷你主机配套散热风扇

支持壁挂

两侧设计有壁挂孔位,安装固定更方便

CM4 计算模块迷你主机支持壁挂

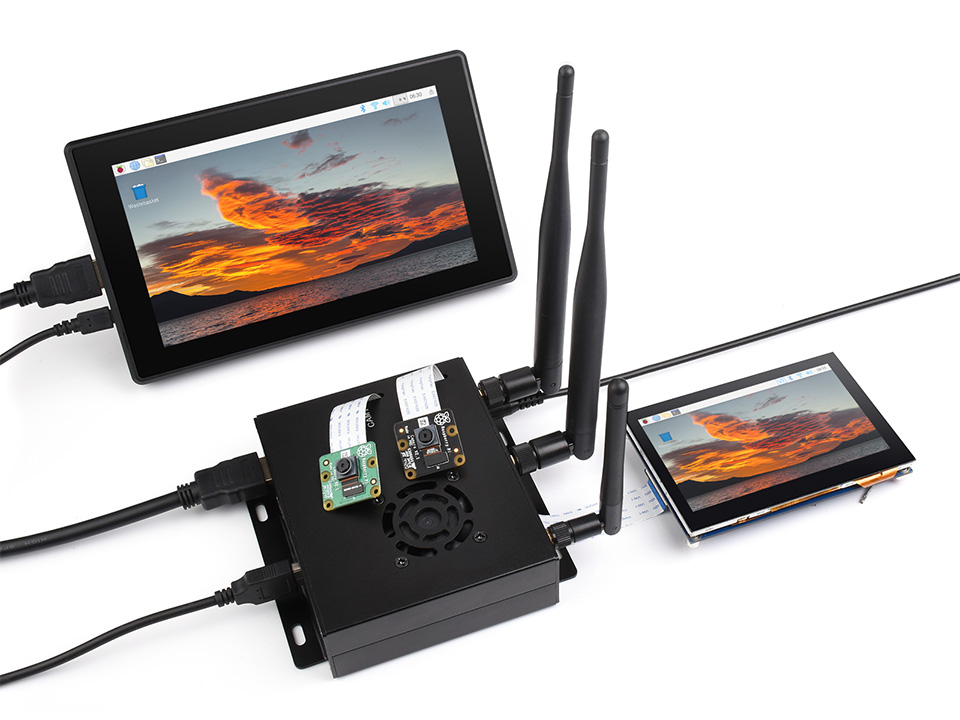

应用示例

适用于双目视觉的树莓派应用或其他工业场合

CM4 计算模块迷你主机应用示例

本产品不包含图中的显示屏摄像头模块天线

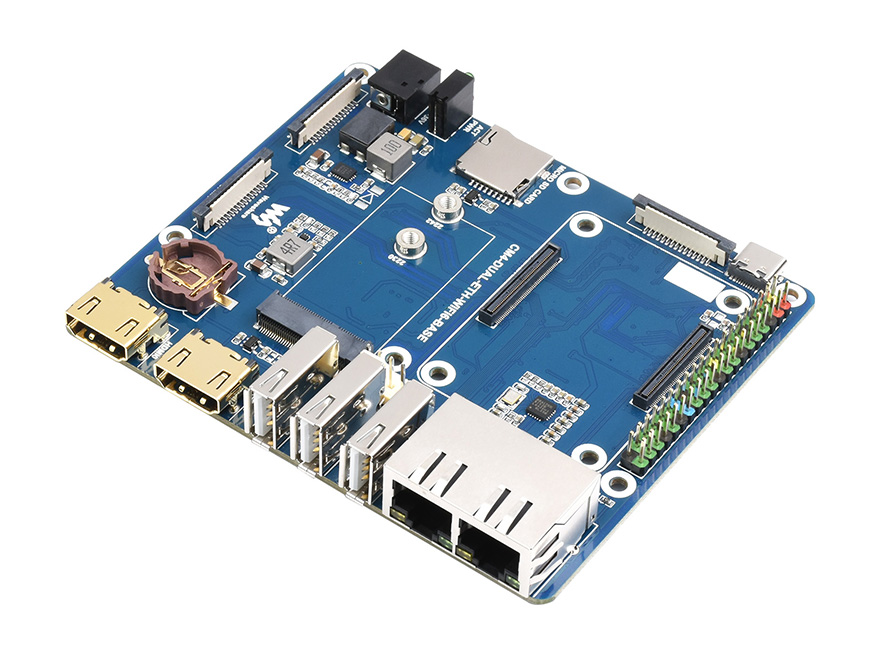

产品展示

树莓派 CM4 WIFI6 双网口扩展板产品展示
树莓派 CM4 WIFI6 双网口扩展板产品展示

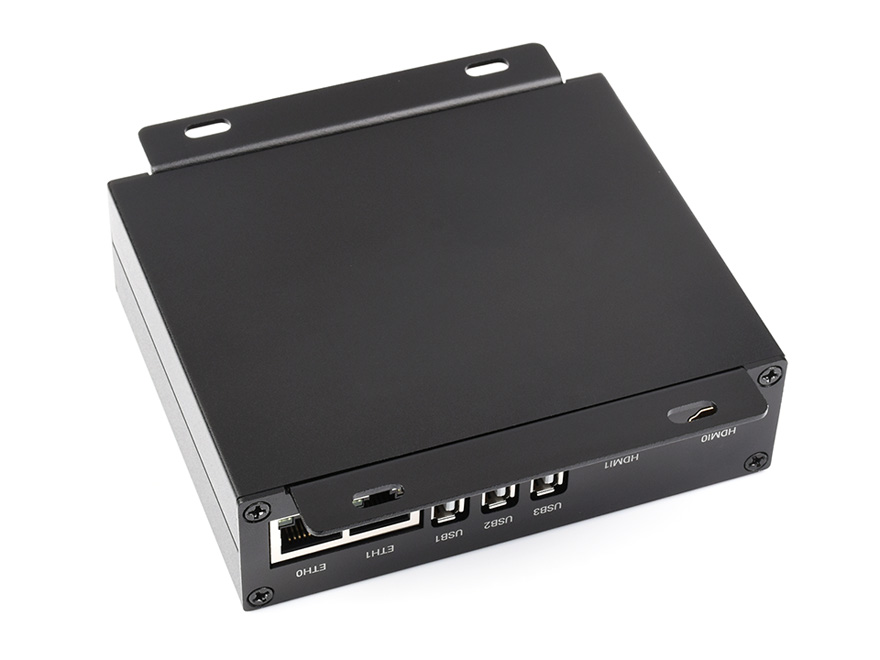

CM4 计算模块迷你主机产品展示
CM4 计算模块迷你主机产品展示

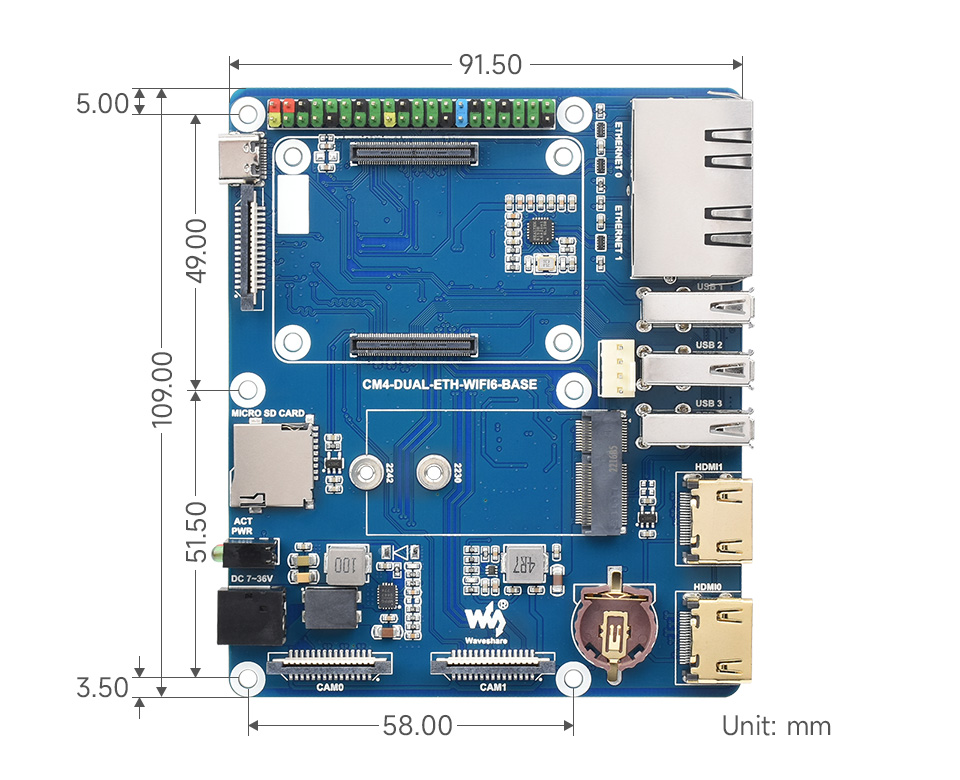

产品尺寸

树莓派 CM4 WIFI6 双网口扩展板外形尺寸 CM4 计算模块迷你主机产品尺寸

关于 CM4 的简介

树莓派 Compute Module 4 计算模块说明

全新升级,更强大的 CM4

  • CPU 升级为 BCM2711,四核 Cortex A72 64 位处理器,性能更强劲
  • 更多内存选择 (1GB/2GB/4GB/8GB),适合做大型的数据编译
  • 更高速的 eMMC 闪存,传输速率高达 100 MB/s,比 CM3+ 快 4 倍
  • 增加无线模块选项,采用和 Pi4B 相同的 WiFi 和蓝牙模块,提供了板载 PCB 天线和外置天线,更适合工业应用
  • 采用 B to B 接插件设计,改变了前几代 CM 系列金手指设计,增强稳定性
  • 增加板载千兆以太网设计,支持 IEEE1588,适合网络应用开发
  • 增加 PCIe 接口扩展,可灵活添加相关模块
  • 点击查看更多关于 CM4 的介绍

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 电路原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

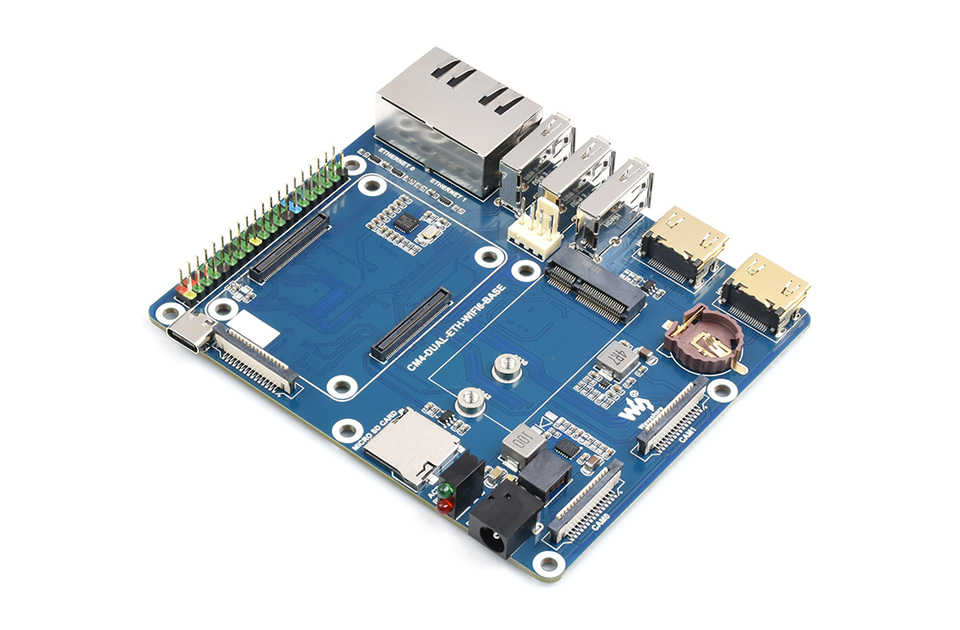

CM4-DUAL-ETH-WIFI6-BASE × 1

树莓派 CM4 WIFI6 双网口扩展板配件
