5寸电阻触摸屏B型 (带黑白外壳) - 800x480分辨率

主要参数
型号 5inch HDMI LCD (B) (带黑白外壳)
SKU 10898 库存
规格   品牌 Waveshare
备注 显示器 - 树莓派5寸电阻屏 (带黑白外壳)
价格表
对应数量 @ 1PCS @ 20PCS @ 100PCS @ 1KPCS
税前 208 190 178 -
含5%普税 218.4 199.5 186.9 -
含13%增税 235.04 214.7 201.14 -
版权所有,侵权必究。未经许可,不得用于商业用途。

大才盘盘

【自我介绍】
想玩一体机?连mini PC都不放过?
好吧,我备好5寸显示屏和外壳支架,你备好树莓派,让我们一起装逼一起飞。

【显示屏】

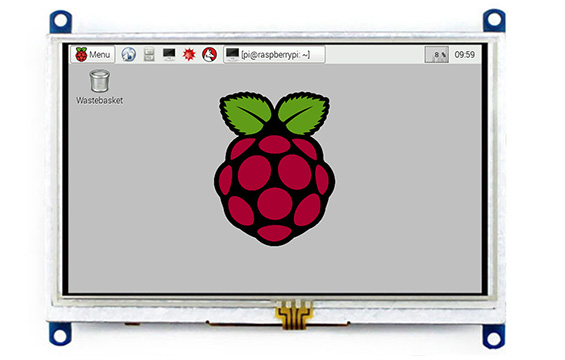

采用5inch HDMI LCD (B)
  • 显示屏:5寸,800×480分辨率
  • 触摸屏:电阻触摸
  • 显示接口:HDMI
  • 触摸接口:USB
  • 支持Raspberry Pi、BB Black等mini PC及计算机
    • 作为Raspberry Pi显示器使用,支持Raspbian / Ubuntu / Kali / Retropie和WIN10 IoT,免驱
    • 作为计算机显示器使用,支持Windows 10 / 8.1 / 8 / 7,单点触控,免驱
  • 使用TFP401显示方案,功耗约为RTD2660显示方案的60%
  • 支持背光控制,更省电

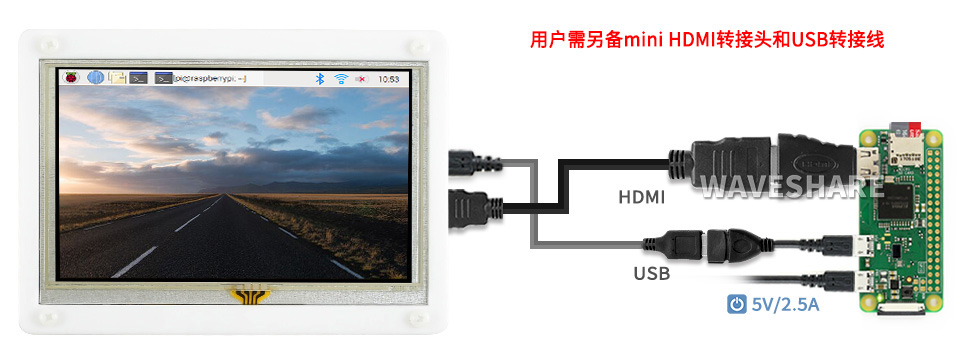

注意:用于树莓派Zero或BB Black上须另购HDMI连接线,树莓派Zero还须另购USB线 type A母口 转 micro公口线
【外壳支架】

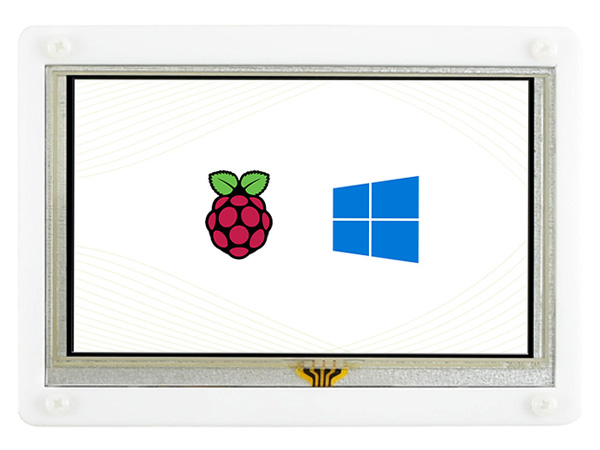

采用5寸屏黑白外壳B型
  • 采用优质的黑白亚克力材料
  • 2种倾斜角度选择:45° 60°
  • 预留外接板卡固定孔位,支持Raspberry Pi B/A+/B+/2B/3B/3B+

打击盗版声明

敬告:本产品已获相关专利,仿造必追究其法律责任!

市面上存在不少抄袭微雪产品的不法商户,这些不法商户的一般特点是:
①抄袭网页说明、产品图片及产品资料(萌萌哒的微雪体,和他们的垃圾风格搭吗?他们抄的也是旧版产品,旧版资料吧?)

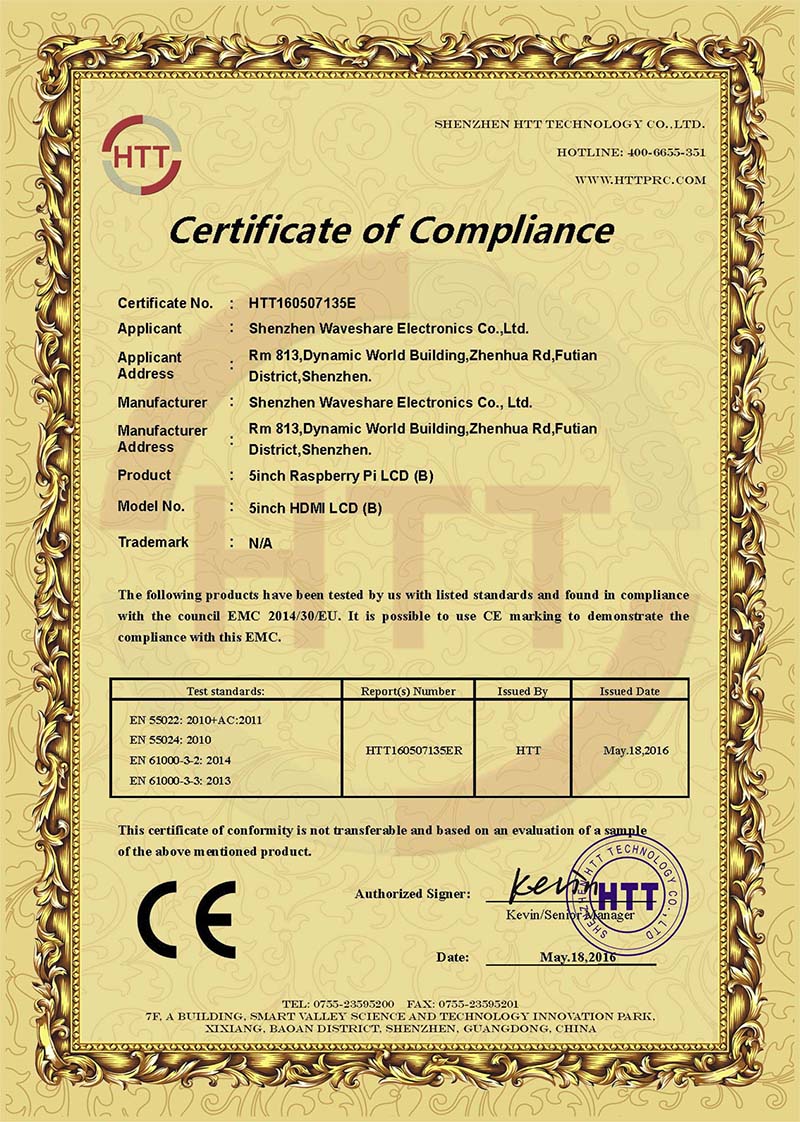

②采用劣质材料,裁减配置(LCD支撑铜柱、包装盒、CE认证、ROHS认证,这些逼格玩法没有跟上吧?)
③不重视产品质量,没能力应对售后(买到白屏的小白,我们也帮不到你;抄来的作业,你还奢望他懂?)
④更新速度慢几拍,甚至无法再更新(如7inch HDMI LCD已支持WINDOWS,山寨依然不支持;我们将加强加密,山寨可能永远无法破解。)


认准微雪正品,我们在配置、外观方面有以下特点: 使用微雪正品,我们在服务方面有以下优势:
  • 不断更新的线上资料(wiki
  • 资源丰富的线上课堂(study
  • 靠谱的售后服务方式(电话/email/QQ

美图秀秀

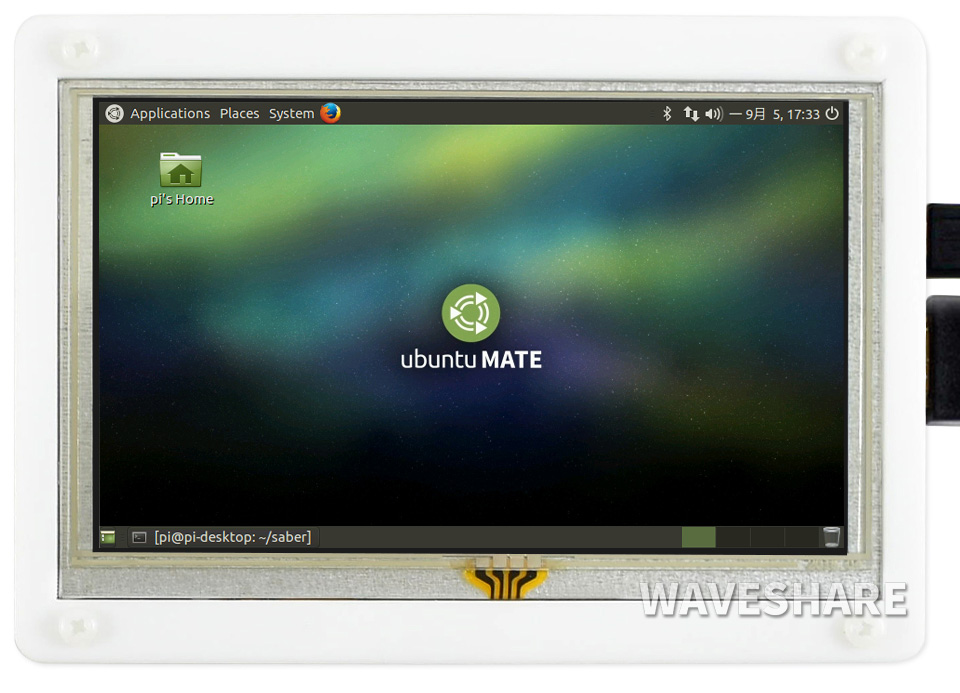

5inch HDMI LCD B

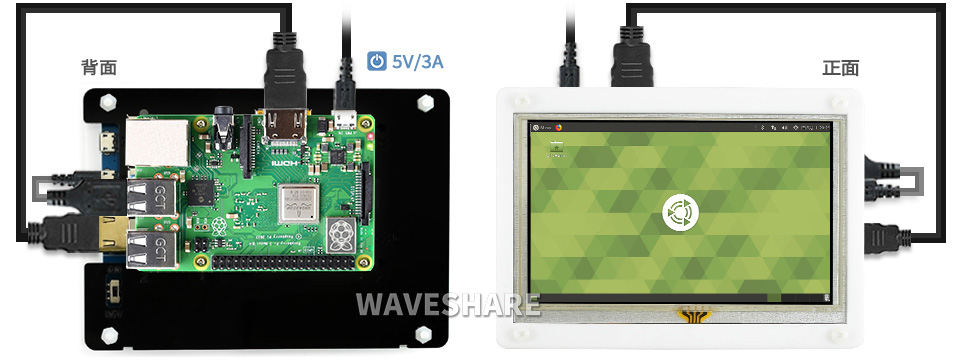

RPi B+/2B RPi B+/2B RPi B+/2B/3B/3B+ RPi B+/2B
图片仅供展示用,配送以配置清单为准,树莓派需另行购买。
出厂默认不预装外壳支架,以方便包装运输,自行组装请参考5寸屏外壳B型组装教程。

产品选型

型号 分辨率 显示
接口
适用
产品
尺寸
(mm)
触屏
类型
钢化
玻璃
面板
屏幕
类型

支持
主流
游戏
主机
用户体验
 GPIO显示屏
2.8inch RPi LCD (A) 320×240 SPI 仅Pi 同Pi 3B+ 电阻 × TFT × × ★☆
3.2inch RPi LCD (C) 320×240 高速SPI 仅Pi 同Pi 3B+ 电阻 × TFT × × ★★
3.5inch RPi LCD (B) 480×320 SPI 仅Pi 同Pi 3B+ 电阻 × IPS × × ★★☆
3.5inch RPi LCD (C) 480×320 高速SPI 仅Pi 同Pi 3B+ 电阻 × TFT × × ★★★
4inch RPi LCD (C) 480×320 高速SPI 仅Pi 96 × 61 电阻 × TFT × × ★★★
 HDMI / Type-C显示屏
3.5inch HDMI LCD 480×320 HDMI 仅Pi 同Pi 3B+ 电阻 × IPS ★★★☆
4inch HDMI LCD (H) 480×800 HDMI 仅Pi 99 × 58 电阻 × IPS × ★★★★
4.3inch HDMI LCD (B) 800×480 HDMI 不仅Pi 106 × 68 电容 × IPS ★★★★☆
5inch HDMI LCD 800×480 HDMI 仅Pi 121 × 78 电阻 × TFT × × ★★★★
5inch HDMI LCD (B) 800×480 HDMI 不仅Pi 121 × 76 电阻 × TFT × × ★★★★☆
5inch HDMI LCD (G) 800×480 HDMI 不仅Pi 121 × 76 电阻 × TFT ★★★★☆
5inch HDMI LCD (H) 800×480 HDMI 不仅Pi 121 × 76 电容 TFT ★★★★☆
5.5inch HDMI AMOLED 1080×1920 HDMI 不仅Pi 140 × 75 电容 AMOLED × ★★★★★
7inch HDMI LCD 1024×600 HDMI 仅Pi 165 × 107 电阻 × IPS × × ★★★★
7inch HDMI LCD (B) 800×480 HDMI 不仅Pi 165 × 107 电容 × TFT × × ★★★★☆
7inch HDMI LCD (C) 1024×600 HDMI 不仅Pi 165 × 107 电容 × IPS × × ★★★★★
7inch HDMI LCD (H) 1024×600 HDMI 不仅Pi 165 × 107 电容 IPS ★★★★★
10.1inch HDMI LCD 1024×600 HDMI 仅Pi 235 × 144 电阻 × TFT × × ★★★★
10.1inch HDMI LCD (B) 1280×800 HDMI 不仅Pi 274 × 187 电容 IPS × × ★★★★★
10.1inch HDMI LCD (H) 1024×600 HDMI 不仅Pi 257 × 162 电容 × TFT × ★★★★☆
11.6inch HDMI LCD (H) 1920×1080 HDMI 不仅Pi 285 × 182 电容 IPS ★★★★★
13.3inch HDMI LCD (H) V2 1920×1080 HDMI 不仅Pi 330 × 208 电容 IPS ★★★★★
15.6inch HDMI LCD (H) 1920×1080 HDMI 不仅Pi 387 × 232 电容 IPS ★★★★★
15.6inch HDMI LCD (C) 1920×1080 HDMI / Type-C 不仅Pi 373 × 238 电容 IPS ★★★★★

【说明】
1、Pi指Raspberry Pi; Pi 3B+指Raspberry Pi 3 Model B+
2、如果想获得更好的播放视频体验,建议选用HDMI / Type-C显示屏
3、钢化玻璃面板“※”:7inch HDMI LCD (H) (带外壳) 采用钢化玻璃电容触摸面板,7inch HDMI LCD (H)采用普通的电容触摸面板。

还不清楚你要哪个?快点开我们的合照,看下吧!

产品资料

资料包括:

  • 用户手册
  • 配套镜像
  • 开发软件
  • 开发资料

下载路径: www.waveshare.net/wiki/5inch_HDMI_LCD_(B)

常见问题

在树莓派上,怎么使用该显示屏?
 •  下载最新版本的镜像(RaspbianUbuntuKaliRetropieWIN10 IoT)。
 •  将镜像烧到TF卡,打开TF卡根目录的config.txt文件。
 •  修改config.txt文件,在config.txt最后加入以下代码:

max_usb_current=1
hdmi_group=2
hdmi_mode=87
hdmi_cvt 800 480 60 6 0 0 0
hdmi_drive=1
 •  将TF卡插入树莓派上,给树莓派上电即可。

显示屏连接到PC机上,无法正常显示,怎么解决?
 •  确定PC机的HDMI接口可以正常输出视频信号。
 •  PC机只连接该显示屏作为显示设备,不连接其它的显示器。
 •  先接供电线再接HDMI线。
 •  有些PC机还需要重启才能正常显示。

注意:必须使用windows系统。

更多FAQ,请查看:www.waveshare.net/wiki/5inch_HDMI_LCD_(B)#FAQ

配置清单

  1. 5inch HDMI LCD (B)× 1
  2. HDMI连接线 × 1
  3. USB线 type A公口 转 micro公口 × 1
  4. 电阻屏触摸笔 × 1
  5. RPi铜柱包(4PCS套) × 1
  6. 5寸屏黑白外壳B型 x 1
  7. 螺丝包 x 1
  8. 快速入门手册 × 1
1
2
3
4
5
6+7
8

保修信息

保修3个月。
