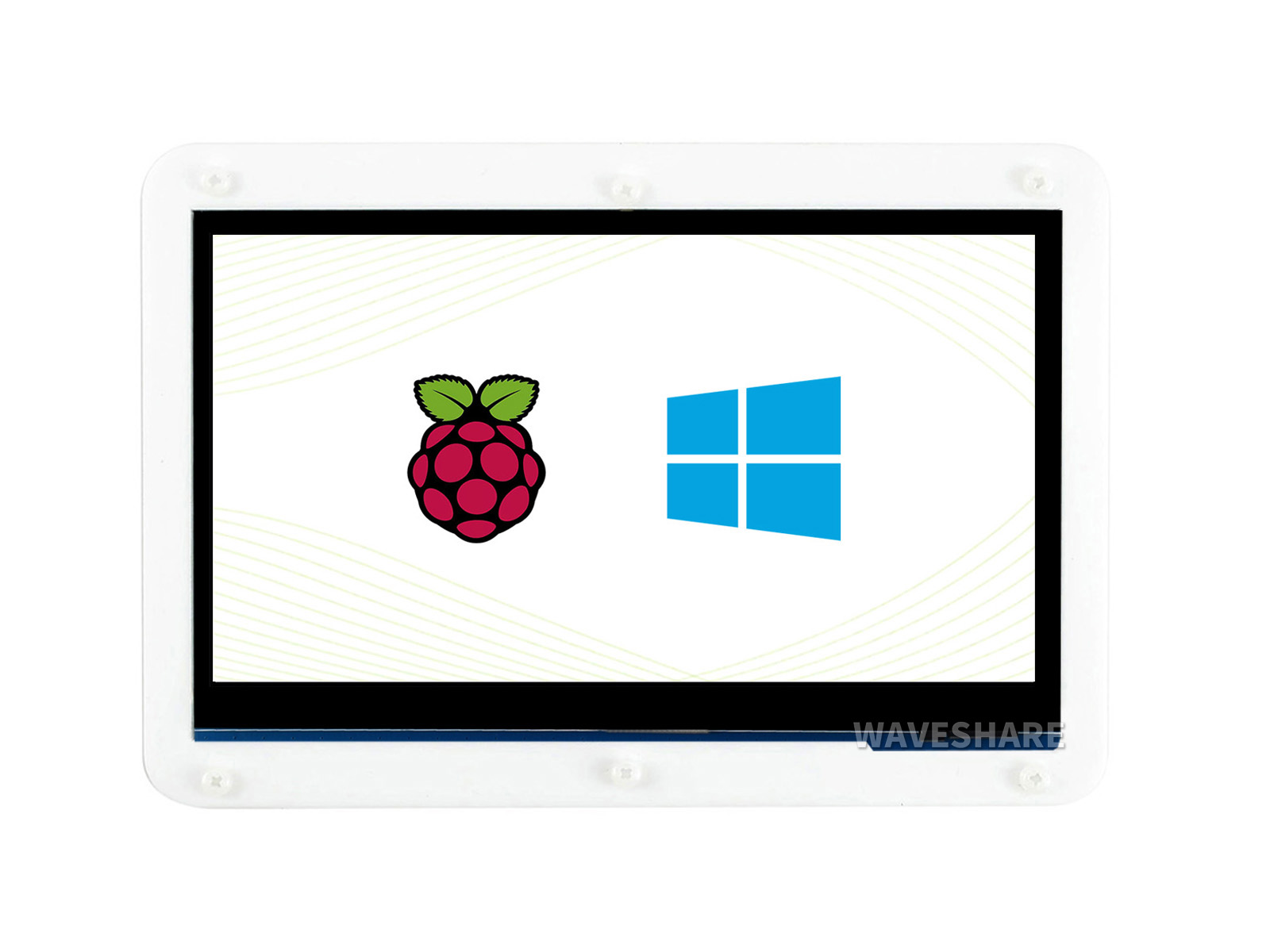

7寸电容屏C版 带壳 1024×600 IPS 低功耗版

支持树莓派、PC;支持Windows 10、Raspbian、Ubuntu、Kali、WIN10 IoT、Retropie…

型号 7inch HDMI LCD (C) (带黑白外壳)

SKU 11284

品牌 Waveshare

{{ tax_price(sale_price) | formatPrice }} {{ tax_price(orig_price) | formatPrice }}
- +
  • 数量 价格
  • {{price.num}}+ {{tax_price(price.price) | formatPrice}}
  • 产品详情
  • 包装信息
加入购物车

7英寸触控屏

  • 尺寸 7寸
  • 分辨率 1024×600
  • 显示接口 HDMI
  • 显示面板 面板
  • 可视角度 170°
  • 触摸类型 电容触摸
  • 触控点数 5点触控
  • 触摸接口 USB
  • 低功耗 低功耗方案
  • 认证 CE
  • 外壳 亚克力
此款标178°的是虚假宣传。不良商家为诱导客户,擅自将170°改为178°,敬请注意,谨防受骗。



设备及系统支持



Raspberry Pi

支持Raspbian,五点触控,免驱
支持Ubuntu / Kali / WIN10 IoT,单点触控,免驱
支持Retropie,免驱

支持树莓派所有版本

计算机

支持Windows 10 / 8.1 / 8 / 7,五点触控,免驱




设备连接图示

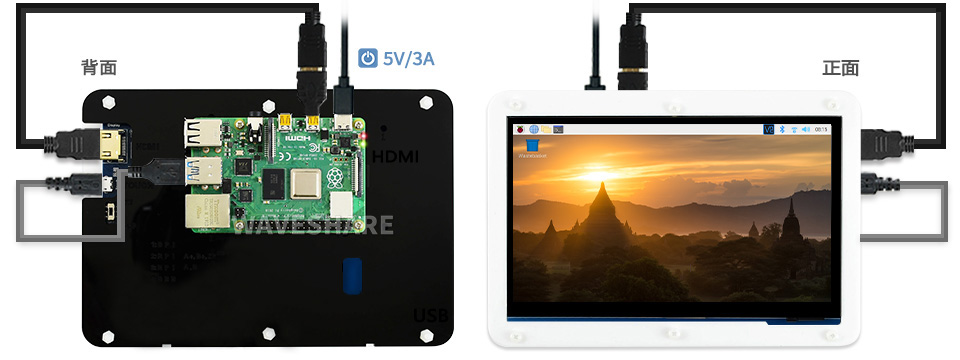

接入树莓派Raspberry Pi 4

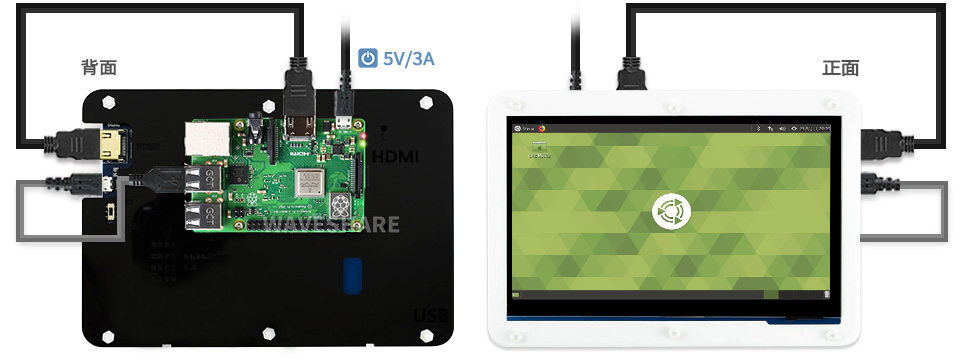

接入树莓派Raspberry Pi 3B+

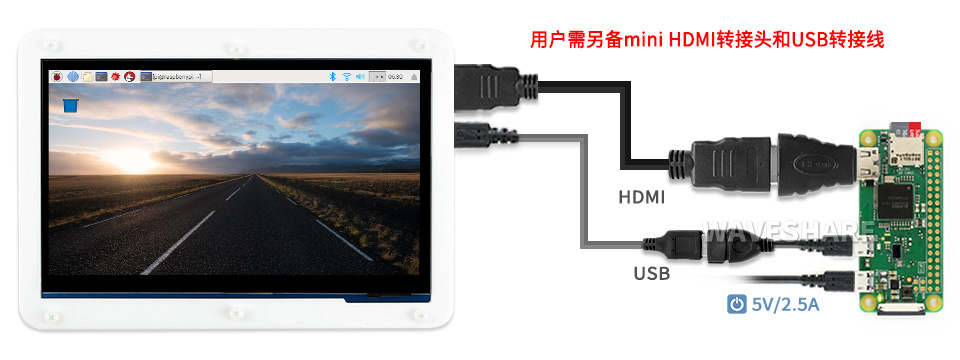

接入树莓派Raspberry Pi Zero W

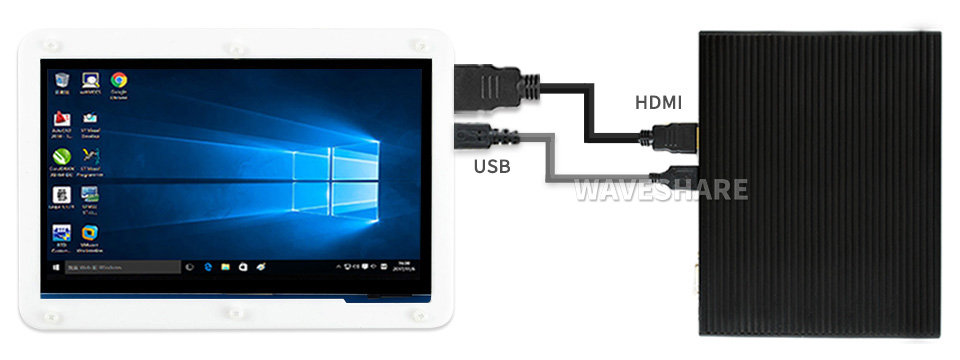

接入各种mini PC

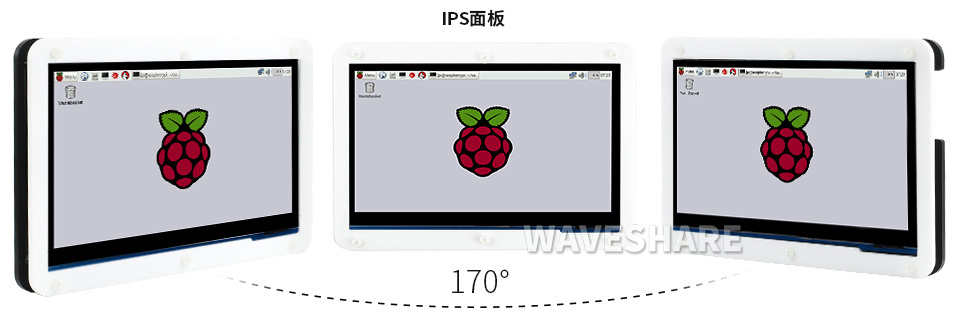

显示

此款标178°的是虚假宣传
不良商家为诱导客户,擅自将170°改为178°,敬请注意,谨防受骗。

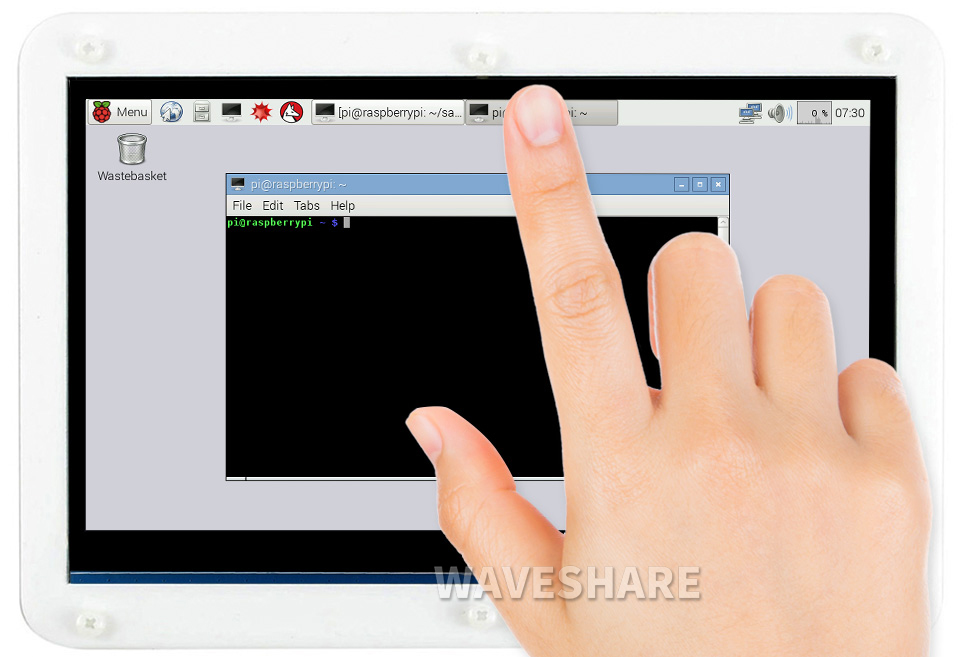

触摸

          * 最高支持5点触摸,实际触摸点数与软件系统有关


设计细节揭秘

1 . LCD FFC线抗干扰设计,工业使用更稳定。
2 . EMI与ESD保护电路,可通过CE认证(山寨产品没有相关电路,过不了CE认证)。
3 . VCOM电压调节电阻,可调节VCOM电压,以达到最佳的显示效果(山寨产品的显示效果恐怕会让你泪奔~)。
4 . USB协议转换器,将触摸信号转为标准多点触摸协议,实现流畅的多点触摸功能(山寨产品连多点触摸都实现不了)。
5 . USB接口与供电焊盘,方便引出USB接口和连接外部供电。
6 . 背光调节焊盘,可连接PWM信号,以控制背光亮度,提高显示屏的整体寿命。

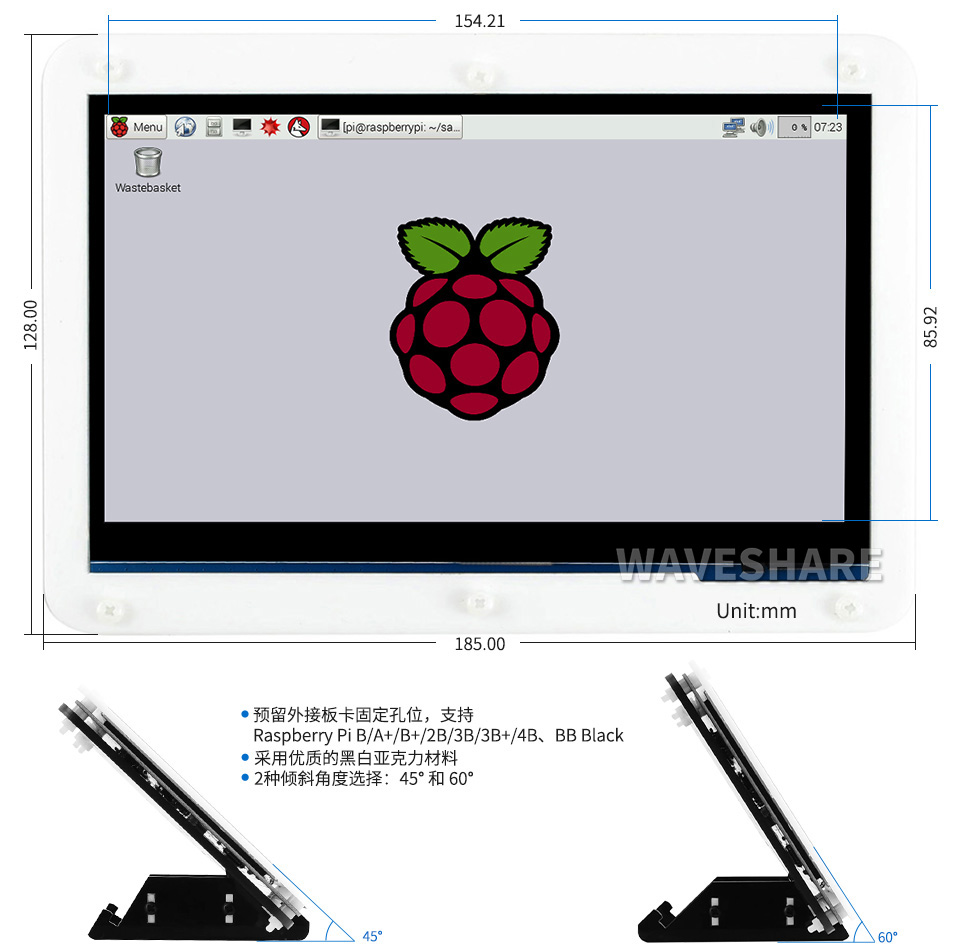

外观及尺寸



产品认证


HDMI认证
          * 我们已取得HDMI认证。(山寨产品没有进行HDMI认证,无视产品存在的缺陷)


CE认证
          * 该产品已取得CE认证。


14年微雪,10年显示屏


          *微雪在显示屏这个行业已深耕10年。

质量声明


问: 买了杂牌显示屏,坏点多?屏里进尘?触摸断线?画面卡顿?用不了几天就白屏?

答: 原因是某些杂牌的显示屏在各种环节中偷工减料。

1)物料方面。
首先,成本最大的是显示屏本身。
而显示屏质量是有行业标准的:
比如A规带点9:1,意思是采购的一批屏里面有10%是带点的(黑点、彩点或亮点),这确实是行业标准。
如果你买到的屏带点了,就是那运气差的10%?那你就天真了。
因为一些杂牌或山寨为了降低成本,直接使用了B规、C规、拆机屏甚至是打线屏!
这些屏大多是垃圾,是其他客户挑剩的屏!
如果你运气好,买到B规的,可能是多几个坏点,还能用,也可能发现显示会偏色(但你没对比,也发现不了。不良商家就这么想)。
如果你运气差一点买到拆机屏、维修屏或者打线屏?那我希望你还没把它用到项目中,这是你项目的定时炸弹。
那些屏说不准哪天就会白屏或出现断线。
其次其他物料成本我们通常也比同行高。
我们工程师在设计产品时,首先考虑的是产品的稳定性,而非成本。这个你直接对比下我们和其他杂牌背面PCB的元件数量就知道了。
此外,有些产品我们通过RoHS2.0认证,要通过这个认证,对物料的要求是很严格的。

2)生产/质检方面。
显示屏生产出来后,都是需要老化测试的。
通常经过12小时的老化,有质量问题的都会被检出,而如果一个产品无故障出现,那么它大概率不会有质量问题。
据我们了解,很多商家仅仅是通电能显示就算通过。
因为做老化测试,是需要时间的,时间就是成本。

3)研发方面。
你对比下微雪的产品线就知道了。
如果你对这个行业有所了解,你应该很清楚微雪在这个行业是什么角色。(我们不用极限词)
微雪的价值观是创新,我们是一支技术团队在专门从事显示屏的设计与研发工作。
那怎么节约这方面的成本的?最简单的方式就是抄袭和破解了。
抄来的作业,你还认为他们真懂?

如果你打算批量采购显示屏,建议你买一个我们的屏,去对比一下!
你会知道,一分钱一分货!


微雪承诺


  • 我们的显示屏自主研发,并获国家专利!
  • 我们的显示屏质量高于行业标准,不带黑点、彩点或亮点,无偏色!
  • 我们的显示屏经过严格老化测试,老化时间超过12小时!
  • 我们的显示屏,在非人为条件下,3个月内出现带点、偏色、白屏和断线等问题,一律换新!
  • 我们的显示屏,在7天内无理由退货!

选型表

型号 显示 触摸 音频 主流设备支持
分辨率 显示接口 显示面板 可视角度 触摸类型 触摸接口 触摸面板 内置喇叭 信号输出 树莓派 Jetson Nano 计算机
GPIO显示屏
3.2inch RPi LCD (C) 320×240 高速SPI TFT 电阻 SPI × × × ×
3.5inch RPi LCD (B) 480×320 SPI IPS 160° 电阻 SPI × × × ×
3.5inch RPi LCD (C) 480×320 高速SPI TFT 电阻 SPI × × × ×
4inch RPi LCD (C) 480×320 高速SPI TFT 电阻 SPI × × × ×
HDMI / Type-C显示屏
3.5inch HDMI LCD 480×320 HDMI IPS 160° 电阻 SPI × × 仅显示
4inch HDMI LCD 480×800 HDMI IPS 170° 电阻 SPI × × × 仅显示
4inch HDMI LCD (H) 480×800 HDMI IPS 170° 电阻 SPI × × 仅显示
4.3inch HDMI LCD (B) 800×480 HDMI IPS 160° 电容 USB ×
5inch DPI LCD 800×480 DPI IPS 160° × × × × × × ×
5inch HDMI LCD 800×480 HDMI TFT 电阻 SPI × × × ×
5inch HDMI LCD (带外壳) 800×480 HDMI TFT 电阻 SPI × × × ×
5inch HDMI LCD (B) 800×480 HDMI TFT 电阻 USB × × ×
5inch HDMI LCD (B) (带外壳) 800×480 HDMI TFT 电阻 USB × × ×
5inch HDMI LCD (G) 800×480 HDMI/VGA TFT 电阻 USB × ×
5inch HDMI LCD (H) 800×480 HDMI/VGA TFT 电容 USB 钢化玻璃 ×
5.5inch HDMI AMOLED 1080×1920 HDMI AMOLED 170° 电容 USB 钢化玻璃 ×
7inch DPI LCD 1024×600 DPI IPS 170° × × × × × × ×
7inch HDMI LCD 1024×600 HDMI IPS 170° 电阻 SPI × × × 仅显示
7inch HDMI LCD (B) 800×480 HDMI TFT 电容 USB × × ×

7inch HDMI LCD (B) (带外壳) 800×480 HDMI TFT 电容 USB × × ×

7inch HDMI LCD (C) 1024×600 HDMI IPS 170° 电容 USB × × ×

7inch HDMI LCD (C) (带外壳) 1024×600 HDMI IPS 170° 电容 USB × × ×

7inch HDMI LCD (H) 1024×600 HDMI/VGA IPS 170° 电容 USB ×
7inch HDMI LCD (H) (带外壳) 1024×600 HDMI/VGA IPS 170° 电容 USB 钢化玻璃 ×
10.1inch HDMI LCD 1024×600 HDMI TFT 电阻 SPI × × × 仅显示
10.1inch HDMI LCD (H) (带外壳) 1024×600 HDMI/VGA TFT 电容 USB × ×
10.1inch HDMI LCD (B) (带外壳) 1280×800 HDMI IPS 170° 电容 USB 钢化玻璃 × × ×
11.6inch HDMI LCD (H) (带外壳) 1920×1080 HDMI/VGA IPS 178° 电容 USB 钢化玻璃
13.3inch HDMI LCD (H) (带外壳) 1920×1080 HDMI/VGA IPS 178° 电容 USB 钢化玻璃
13.3inch HDMI LCD (H) (带外壳) V2 1920×1080 HDMI/VGA IPS 178° 电容 USB 钢化玻璃
15.6inch HDMI LCD (H) (带外壳) 1920×1080 HDMI/VGA IPS 178° 电容 USB 钢化玻璃
15.6inch FHD Monitor 1920×1080 HDMI/Type-C IPS 178° 电容 Type-C / USB 钢化玻璃


资料及服务

认准微雪正品
专业技术支持
丰富的资料教程
资料路径:www.waveshare.net/wiki/7inch_HDMI_LCD_(C)_


包装清单

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  1. 7inch HDMI LCD (C) × 1
  2. HDMI连接线 × 1
  3. HDMI母口转micro HDMI公口转接头 × 1
  4. USB线 type A公口 转 micro公口 × 1
  5. RPi铜柱包(4PCS套) × 1
  6. 7寸屏黑白外壳 × 1
  7. 快速入门手册 × 1
