树莓派11.6寸IPS电容触摸屏H型 (带外壳) - 1920×1080分辨率

主要参数
型号 11.6inch HDMI LCD (H) (带外壳)
SKU 15492 库存
规格   品牌 Waveshare
备注 显示器 - 树莓派11.6寸电容屏H (带外壳)
价格表
对应数量 @ 1PCS @ 20PCS @ 100PCS @ 1KPCS
税前 728 702 686 -
含5%普税 764.4 737.1 720.3 -
含16%增税 844.48 814.32 795.76 -
版权所有,侵权必究。未经许可,不得用于商业用途。

大才盘盘

【自我介绍】
我是通用HDMI显示屏,1920×1080超清分辨率,带钢化玻璃电容触摸面板。
我和树莓派关系很好,同时也支持各种mini PC,当然,你也可以把我当成计算机显示器。
如果你需要HDMI显示器,渴望改变世界,没有人能阻止你。

【我的特点】
  • 11.6寸IPS屏,1920×1080超清分辨率
  • 钢化玻璃电容触摸面板,硬度达6H
  • 支持Raspberry Pi、BB Black等主流mini PC
  • 配合Raspberry Pi使用时,支持Raspbian、Ubuntu、WIN10 IOT,单点触控,免驱
  • 作为计算机显示器使用时,支持Windows 10 / 8.1 / 8 / 7,十点触控,免驱
  • 支持微软XBOX360、索尼PS4和任天堂switch等常用游戏主机
  • 支持多国语言OSD菜单(可用于电源控制,调节亮度/对比度等)
  • 带3.5mm音频接口,支持HDMI音频输出
  • 内置黑磁高保真喇叭(无需外接音箱)
  • 支持VGA输入(需另配VGA转接线)
  • 支持通用的挂壁架,背面有75×75mm的挂壁固定孔(M4螺丝孔)
  • 自带75°倾斜角度支架

【主流游戏主机支持说明】

型号 微软XBOX 索尼PS4 任天堂switch
显示 声音 显示 声音 显示 声音
3.5inch HDMI LCD
5inch HDMI LCD (G)
5inch HDMI LCD (H)
7inch HDMI LCD × × ×
7inch HDMI LCD (H)
10.1inch HDMI LCD × × ×
10.1inch HDMI LCD (B) × × × × ×
10.1inch HDMI LCD (D) × ×
10.1inch HDMI LCD (H) × ×
11.6inch HDMI LCD (H)
13.3inch HDMI LCD (H)
注:
  • 由于游戏主机系统限制,触摸功能无法使用。
  • 对声音支持是指主机可通过LCD模块的内置喇叭、外置喇叭接口或耳机接口正常输出声音。

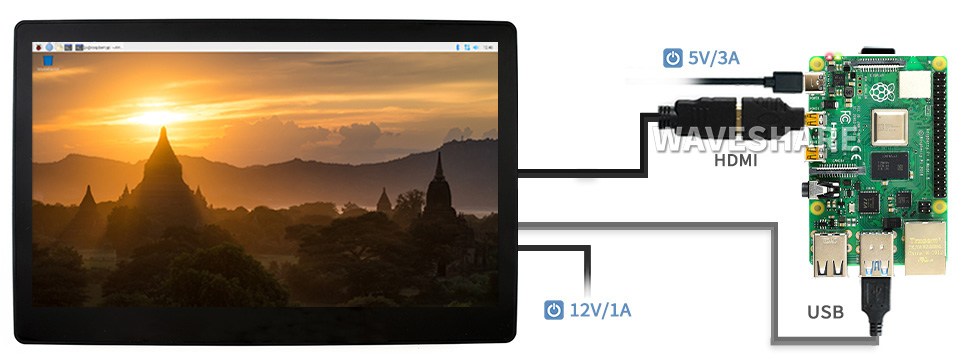

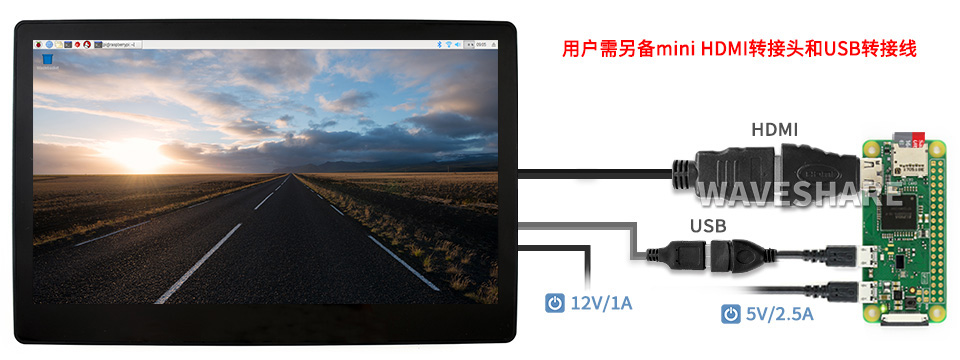

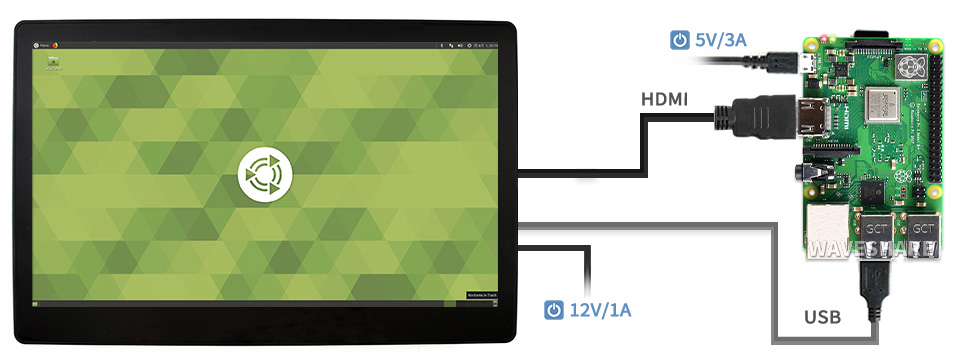

美图秀秀

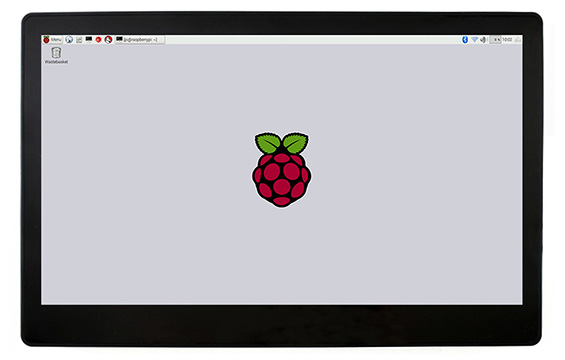

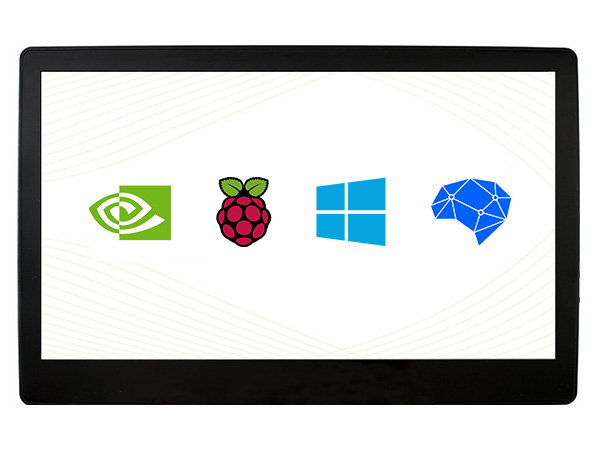

11.6inch HDMI LCD (H) (带外壳)
注意:本产品不包括示意图中的树莓派板卡,如有需要,请另行购买。

产品选型

型号 分辨率 显示
接口
触摸
接口
适用于 尺寸(mm) 触屏
类型
钢化
玻璃
面板
IPS

支持
多种
系统
显示
支持
多种
系统
触摸
支持
主流
游戏
主机
用户体验
2.8inch RPi LCD (A) 320×240 I/O I/O 仅Pi 同Pi 3B+ 电阻式 × × × × × × ★☆
3.2inch RPi LCD (B) 320×240 I/O I/O 仅Pi 同Pi 3B+ 电阻式 × × × × × × ★★
3.5inch RPi LCD (A) 480×320 I/O I/O 仅Pi 同Pi 3B+ 电阻式 × × × × × × ★★★
3.5inch RPi LCD (B) 480×320 I/O I/O 仅Pi 同Pi 3B+ 电阻式 × × × × × ★★★
3.5inch RPi LCD (C) 480×320 I/O 仅Pi 同Pi 3B+ 电阻式 × × × × × × ★★★
3.5inch HDMI LCD 480×320 HDMI I/O 仅Pi 同Pi 3B+ 电阻式 × × ★★★★
4inch RPi LCD (A) 480×320 I/O I/O 仅Pi 94 × 61 电阻式 × × × × × ★★★☆
4inch HDMI LCD 480×800 HDMI I/O 仅Pi 99 × 58 电阻式 × × × × ★★★★
4.3inch HDMI LCD 480×272 HDMI I/O 仅Pi 106 × 68 电阻式 × × × × × × ★★★☆
5inch HDMI LCD 800×480 HDMI I/O 仅Pi 121 × 78 电阻式 × × × × × × ★★★★
5inch HDMI LCD (B) 800×480 HDMI USB 不仅Pi 121 × 76 电阻式 × × × × ★★★★☆
5inch HDMI LCD (G) 800×480 HDMI USB 不仅Pi 121 × 76 电阻式 × ★★★★☆
5inch HDMI LCD (H) 800×480 HDMI USB 不仅Pi 121 × 76 电容式 × × ★★★★☆
7inch HDMI LCD 1024×600 HDMI I/O 仅Pi 165 × 107 电阻式 × × × × × ★★★★
7inch HDMI LCD (B) 800×480 HDMI USB 不仅Pi 165 × 107 电容式 × × × × ★★★★☆
7inch HDMI LCD (C) 1024×600 HDMI USB 不仅Pi 165 × 107 电容式 × × × ★★★★★
7inch HDMI LCD (H) 1024×600 HDMI USB 不仅Pi 165 × 107 电容式 ★★★★★
10.1inch HDMI LCD 1024×600 HDMI I/O 仅Pi 235 × 144 电阻式 × × × × × ★★★★
10.1inch HDMI LCD (B) 1280×800 HDMI USB 不仅Pi 274 × 187 电容式 × × ★★★★★
10.1inch HDMI LCD (H) 1024×600 HDMI USB 不仅Pi 257 × 162 电容式 × × × ★★★★☆
11.6inch HDMI LCD (H) 1920×1080 HDMI USB 不仅Pi 285 × 182 电容式 ★★★★★
13.3inch HDMI LCD (H) 1920×1080 HDMI USB 不仅Pi 330 × 208 电容式 ★★★★★
【说明】
1、Pi指Raspberry Pi; Pi 3B+指Raspberry Pi 3 Model B+
2、如果想获得更好的播放视频体验,建议选用HDMI显示接口的LCD
3、显示接口“※”:3.5inch RPi LCD (C) 采用125MHz高速SPI,相比普通的I/O接口,刷新率更高。
4、钢化玻璃面板“※”:7inch HDMI LCD (H) (带外壳) 采用钢化玻璃电容触摸面板,7inch HDMI LCD (H)采用普通的电容触摸面板。

还不清楚你要哪个?快点开我们的合照,看下吧!

产品资料

资料包括:

  • 用户手册
  • 配套镜像
  • 开发软件
  • 开发资料

下载路径: www.waveshare.net/wiki/11.6inch_HDMI_LCD_(H)_(带外壳)_

常见问题

1、使用树莓派官方提供的镜像,无法正常使用LCD,是什么原因?
这是由于没有安装我们提供的驱动文件,具体请查看用户手册相关介绍。
建议先使用我们提供的镜像,测试通过后,在自行安装驱动程序。

2、使用waveshare提供的树莓派镜像,无法正常使用LCD,怎么处理?
 •  确定硬件连接无误且接触良好。
 •  确定TF卡烧写正常。
    树莓派正常启动时PWR灯常亮,ACT灯闪烁。如果发现两灯都常亮则可能是TF卡烧写镜像不成功或TF卡与树莓派接触不良

推荐使用5V 2A电源适配器对树莓派进行供电。 如使用PC机的USB接口对树莓派供电,可能由于供电不足导致树莓派无法正常启动。

更多FAQ,请查看:www.waveshare.net/wiki/11.6inch_HDMI_LCD_(H)_(带外壳)#FAQ

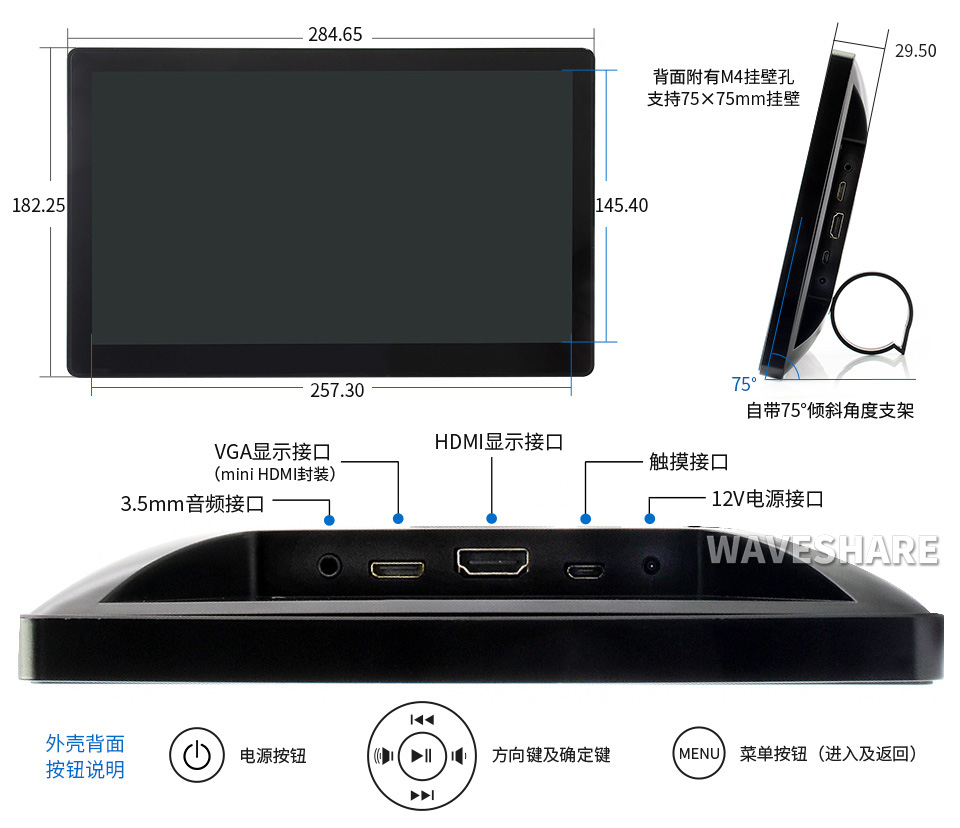

外形尺寸

配置清单

  1. 11.6inch HDMI LCD (H) (带外壳) × 1
  2. 指环扣支架 × 1
  3. 12V电源适配器 × 1
  4. HDMI连接线 × 1
  5. USB线 type A公口 转 micro公口 × 1
1
2
3
4
5
本产品不可直接接入VGA接口,如有需要请另外购买:Mini HDMI公口转VGA母口转接线

保修信息

保修3个月。
