15.6寸IPS电容触摸屏H型 (带外壳) - 1920×1080分辨率

主要参数
型号 15.6inch HDMI LCD (H) (带外壳)
SKU 16373 库存
规格   品牌 Waveshare
备注
价格表
对应数量 @ 1PCS @ 20PCS @ 100PCS @ 1KPCS
税前 858 830 810 -
含5%普税 900.9 871.5 850.5 -
含13%增税 969.54 937.9 915.3 -
版权所有,侵权必究。未经许可,不得用于商业用途。

大才盘盘

【自我介绍】

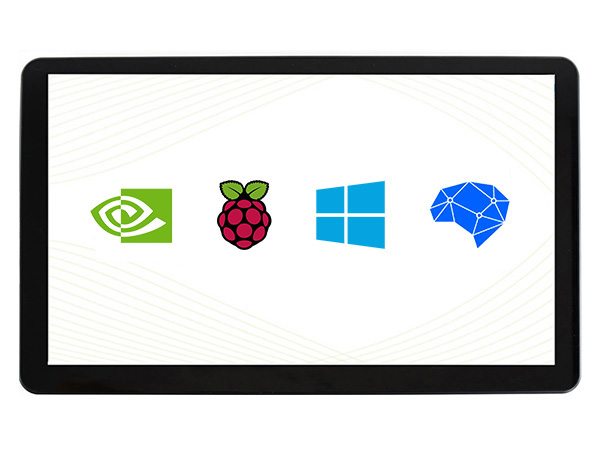

我是通用15.6寸HDMI显示屏,1920×1080分辨率,带电容触摸。
我和树莓派关系很好,同时也支持各种mini PC,当然,你也可以把我当成计算机显示器。

【我的特点】

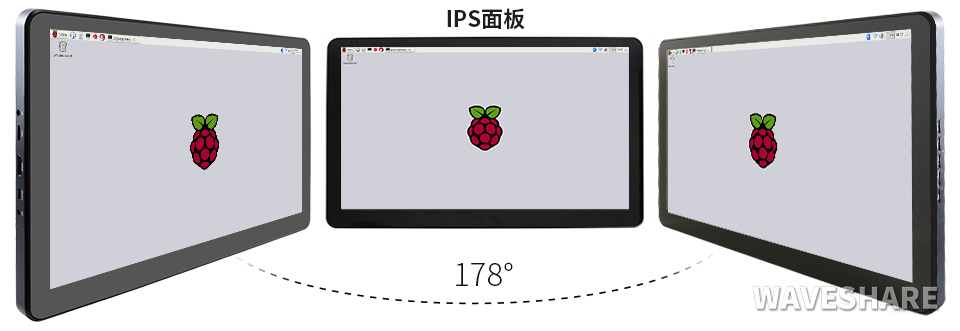

  • 显示屏:15.6寸,1920×1080分辨率,IPS面板(水平/垂直可视角度178°)

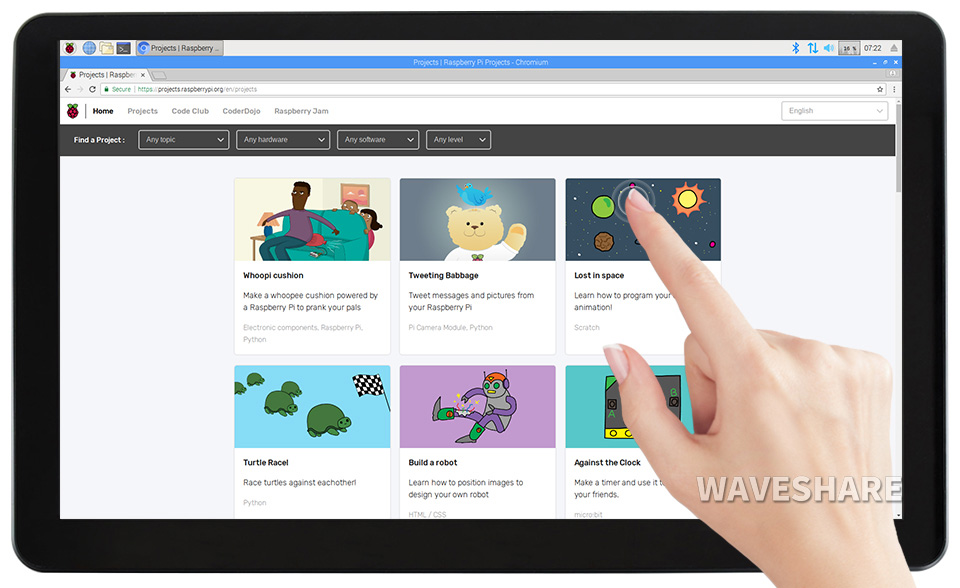

  • 触摸屏:电容触摸,钢化玻璃面板,硬度达6H
  • 显示接口:HDMI
  • 触摸接口:USB

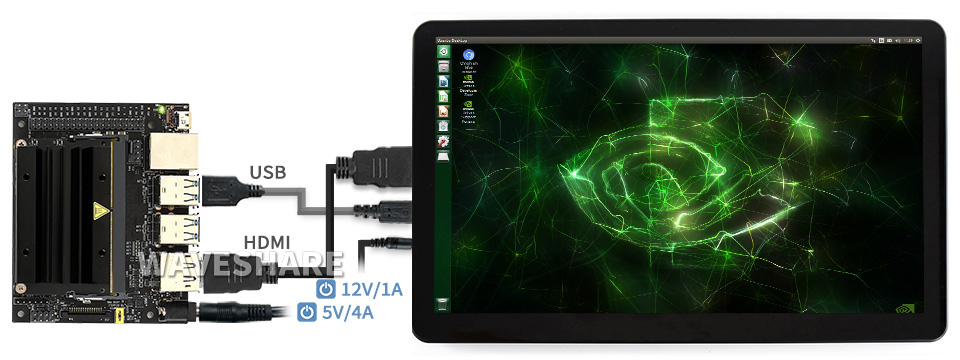

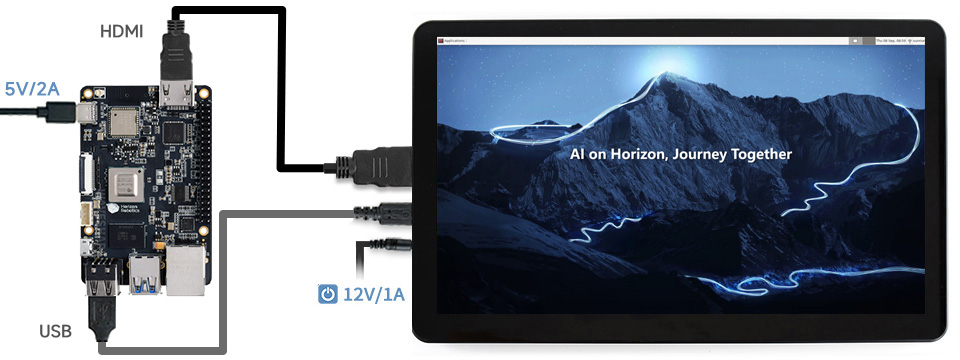

  • 支持Raspberry Pi、Jetson Nano、BB Black等mini PC及计算机
    • 作为Raspberry Pi显示器使用,支持Raspbian / Ubuntu / Kali / Retropie和WIN10 IoT,免驱

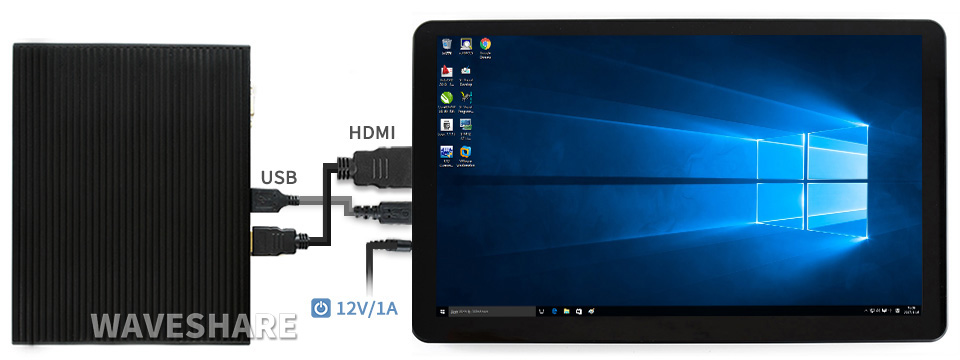

    • 作为计算机显示器使用,支持Windows 10 / 8.1 / 8 / 7,十点触控,免驱
  • 支持微软XBOX360、索尼PS4和任天堂switch等常用游戏主机
  • 支持多国语言OSD菜单(可用于电源控制,调节亮度/对比度等)
  • 支持HDMI音频输出,带3.5mm音频接口

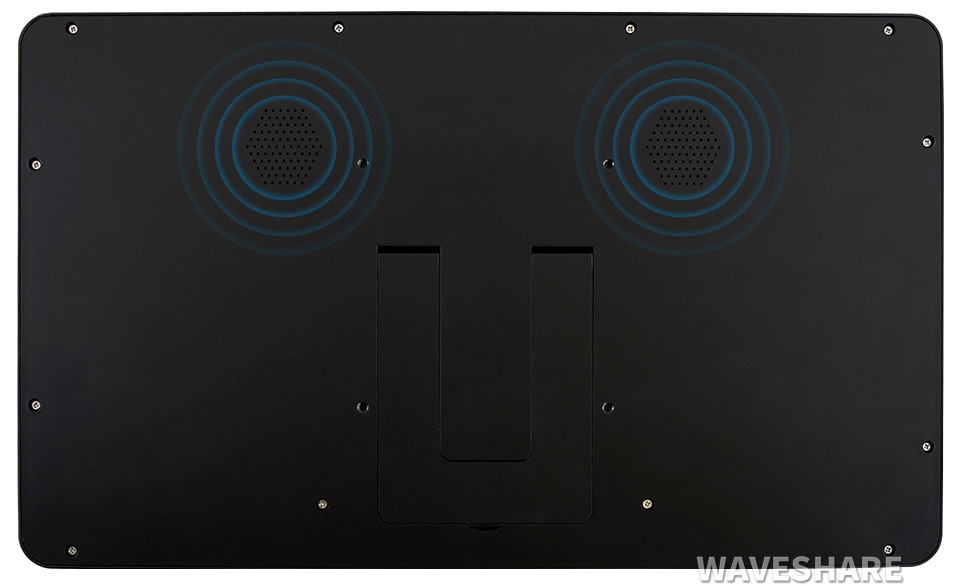

  • 内置黑磁高保真喇叭(无需外接音箱)
  • 支持VGA输入(需另配VGA转接线)
  • 支持通用的挂壁架,背面有100×100mm的挂壁固定孔(M4螺丝孔)
  • 自带55°倾斜角度支架

【主流游戏主机支持说明】

型号 微软XBOX 索尼PS4 任天堂switch
显示 声音 显示 声音 显示 声音
3.5inch HDMI LCD
4.3inch HDMI LCD (B)
5inch HDMI LCD (G)
5inch HDMI LCD (H)
7inch HDMI LCD × × ×
7inch HDMI LCD (H)
10.1inch HDMI LCD × × ×
10.1inch HDMI LCD (B) × × × × ×
10.1inch HDMI LCD (H) × ×
11.6inch HDMI LCD (H)
13.3inch HDMI LCD (H) V2
15.6inch HDMI LCD (H)
注:
  • 由于游戏主机系统限制,触摸功能无法使用。
  • 对声音支持是指主机可通过LCD模块的内置喇叭、外置喇叭接口或耳机接口正常输出声音。

美图秀秀

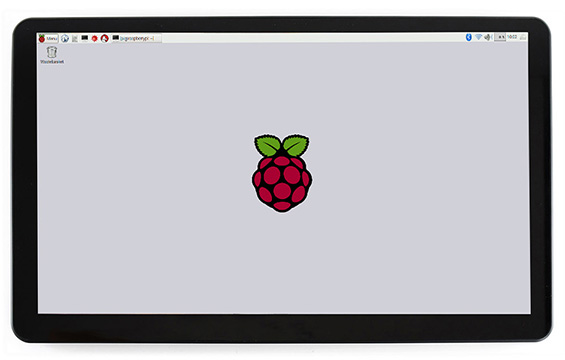

15.6inch HDMI LCD (H) (带外壳)
注意:本产品不包括示意图中的树莓派板卡,如有需要,请另行购买。

产品选型

型号 分辨率 显示
接口
适用
产品
尺寸
(mm)
触屏
类型
钢化
玻璃
面板
屏幕
类型

支持
主流
游戏
主机
用户体验
 GPIO显示屏
2.8inch RPi LCD (A) 320×240 SPI 仅Pi 同Pi 3B+ 电阻 × TFT × × ★☆
3.2inch RPi LCD (C) 320×240 高速SPI 仅Pi 同Pi 3B+ 电阻 × TFT × × ★★
3.5inch RPi LCD (B) 480×320 SPI 仅Pi 同Pi 3B+ 电阻 × IPS × × ★★☆
3.5inch RPi LCD (C) 480×320 高速SPI 仅Pi 同Pi 3B+ 电阻 × TFT × × ★★★
4inch RPi LCD (C) 480×320 高速SPI 仅Pi 96 × 61 电阻 × TFT × × ★★★
 HDMI / Type-C显示屏
3.5inch HDMI LCD 480×320 HDMI 仅Pi 同Pi 3B+ 电阻 × IPS ★★★☆
4inch HDMI LCD (H) 480×800 HDMI 仅Pi 99 × 58 电阻 × IPS × ★★★★
4.3inch HDMI LCD (B) 800×480 HDMI 不仅Pi 106 × 68 电容 × IPS ★★★★☆
5inch HDMI LCD 800×480 HDMI 仅Pi 121 × 78 电阻 × TFT × × ★★★★
5inch HDMI LCD (B) 800×480 HDMI 不仅Pi 121 × 76 电阻 × TFT × × ★★★★☆
5inch HDMI LCD (G) 800×480 HDMI 不仅Pi 121 × 76 电阻 × TFT ★★★★☆
5inch HDMI LCD (H) 800×480 HDMI 不仅Pi 121 × 76 电容 TFT ★★★★☆
5.5inch HDMI AMOLED 1080×1920 HDMI 不仅Pi 140 × 75 电容 AMOLED × ★★★★★
7inch HDMI LCD 1024×600 HDMI 仅Pi 165 × 107 电阻 × IPS × × ★★★★
7inch HDMI LCD (B) 800×480 HDMI 不仅Pi 165 × 107 电容 × TFT × × ★★★★☆
7inch HDMI LCD (C) 1024×600 HDMI 不仅Pi 165 × 107 电容 × IPS × × ★★★★★
7inch HDMI LCD (H) 1024×600 HDMI 不仅Pi 165 × 107 电容 IPS ★★★★★
10.1inch HDMI LCD 1024×600 HDMI 仅Pi 235 × 144 电阻 × TFT × × ★★★★
10.1inch HDMI LCD (B) 1280×800 HDMI 不仅Pi 274 × 187 电容 IPS × × ★★★★★
10.1inch HDMI LCD (H) 1024×600 HDMI 不仅Pi 257 × 162 电容 × TFT × ★★★★☆
11.6inch HDMI LCD (H) 1920×1080 HDMI 不仅Pi 285 × 182 电容 IPS ★★★★★
13.3inch HDMI LCD (H) V2 1920×1080 HDMI 不仅Pi 330 × 208 电容 IPS ★★★★★
15.6inch HDMI LCD (H) 1920×1080 HDMI 不仅Pi 387 × 232 电容 IPS ★★★★★
15.6inch FHD Monitor 1920×1080 HDMI / Type-C 不仅Pi 373 × 238 电容 IPS ★★★★★

【说明】
1、Pi指Raspberry Pi; Pi 3B+指Raspberry Pi 3 Model B+
2、如果想获得更好的播放视频体验,建议选用HDMI / Type-C显示屏
3、钢化玻璃面板“※”:7inch HDMI LCD (H) (带外壳) 采用钢化玻璃电容触摸面板,7inch HDMI LCD (H)采用普通的电容触摸面板。

还不清楚你要哪个?快点开我们的合照,看下吧!

产品资料

资料包括:

  • 用户手册
  • 配套镜像
  • 开发软件
  • 开发资料

下载路径: www.waveshare.net/wiki/15.6inch_HDMI_LCD_(H)_(带外壳)_

常见问题

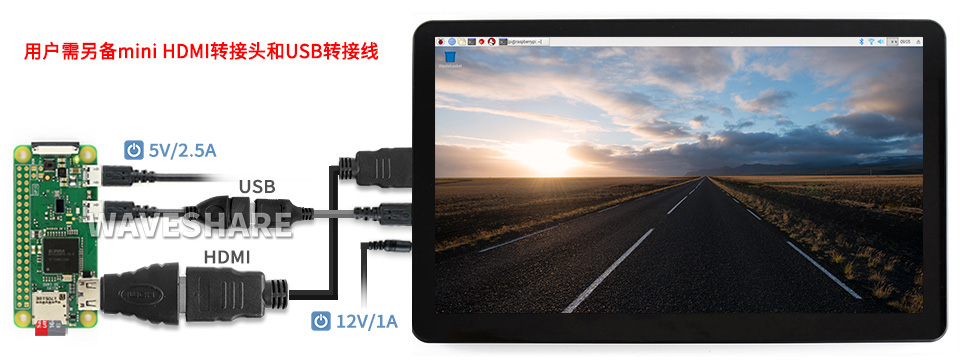

在树莓派上,怎么使用该显示屏?
 •  下载最新版本的镜像(RaspbianUbuntuKaliRetropieWIN10 IoT)。
 •  将镜像烧到TF卡,打开TF卡根目录的config.txt文件。
 •  修改config.txt文件,在config.txt最后加入以下代码:

max_usb_current=1
hdmi_group=2
hdmi_mode=82
hdmi_cvt 1920 1080 60 6 0 0 0
 •  将TF卡插入树莓派上,给树莓派上电即可。

显示屏连接到PC机上,无法正常显示,怎么解决?
 •  确定PC机的HDMI接口可以正常输出视频信号。
 •  PC机只连接该显示屏作为显示设备,不连接其它的显示器。
 •  先接供电线再接HDMI线。
 •  有些PC机还需要重启才能正常显示。

注意:必须使用windows系统。

更多FAQ,请查看:www.waveshare.net/wiki/15.6inch_HDMI_LCD_(H)_(带外壳)#FAQ

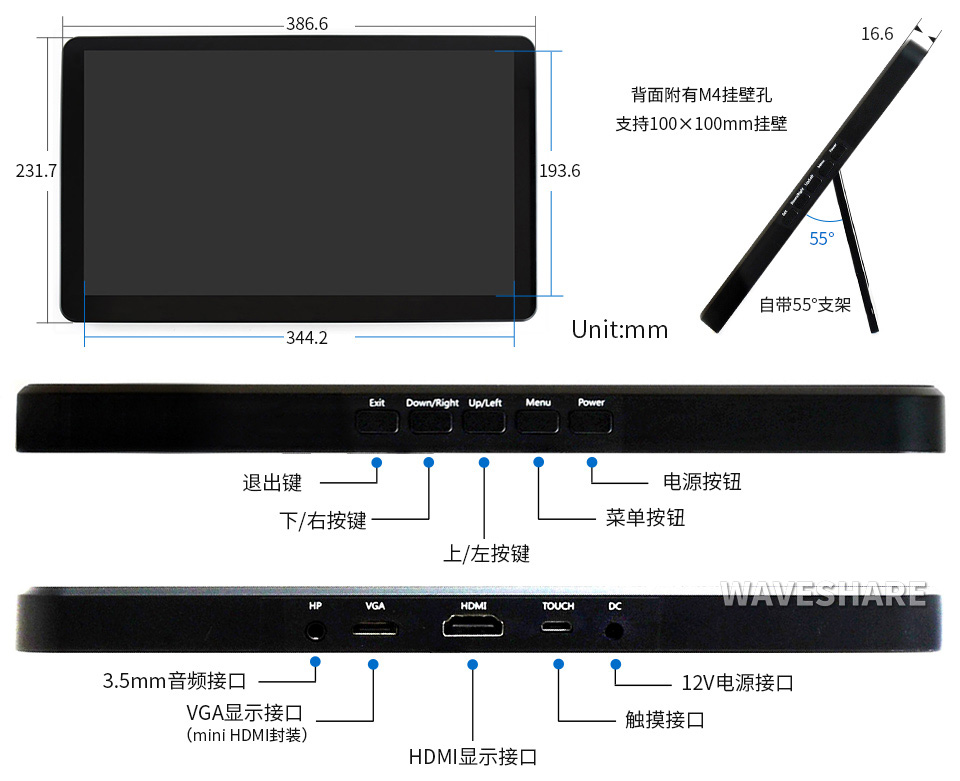

外形尺寸

配置清单

  1. 15.6inch HDMI LCD (H) (带外壳) × 1
  2. 12V电源适配器 × 1
  3. HDMI连接线 × 1
  4. USB线 type A公口 转 micro公口 × 1
1
2
3
4
本产品不可直接接入VGA接口,如有需要请另外购买:Mini HDMI公口转VGA母口转接线

保修信息

保修3个月。
