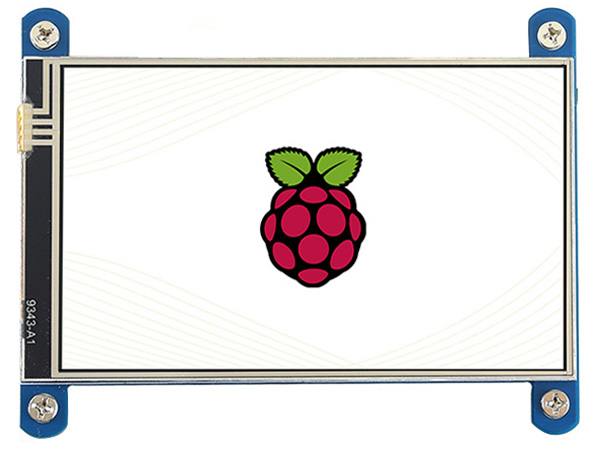

树莓派4寸IPS电阻触摸屏H型 - 480×800分辨率

主要参数
型号 4inch HDMI LCD (H)
SKU 16340 库存
规格   品牌 Waveshare
备注 显示器 - 树莓派4寸电阻屏 IPS屏
价格表
对应数量 @ 1PCS @ 20PCS @ 100PCS @ 1KPCS
税前 178 168 162 -
含5%普税 186.9 176.4 170.1 -
含13%增税 201.14 189.84 183.06 -
版权所有,侵权必究。未经许可,不得用于商业用途。

大才盘盘

【自我介绍】

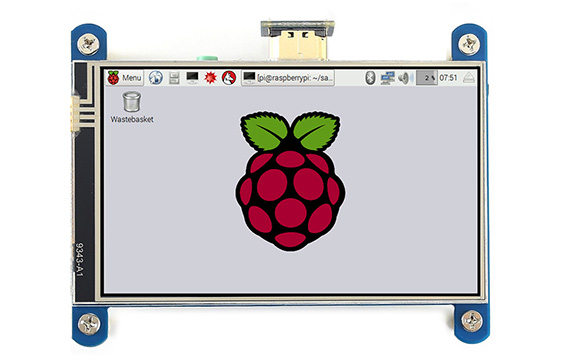

我是专为树莓派打造的4寸HDMI显示屏,480×800高清分辨率,带电阻触摸屏。IPS屏的我,侧方位也能被看清楚,所谓霸气侧漏。
如果你需要HDMI显示器,渴望改变世界,没有人能阻止你。

【我的特点】
  • 硬件分辨率为480×800
  • 电阻式触摸控制

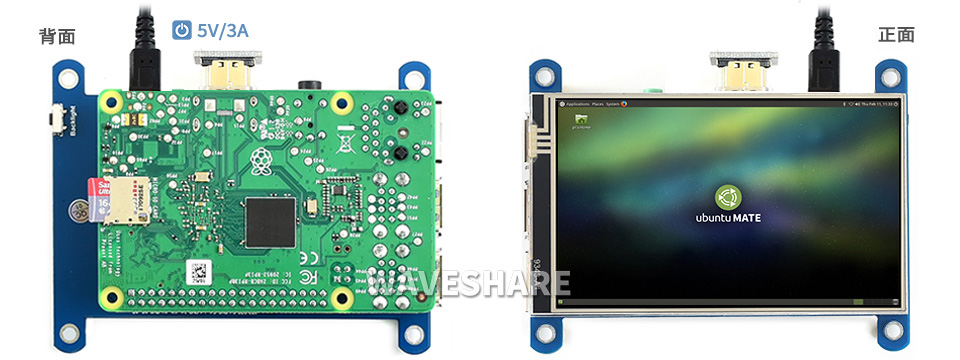

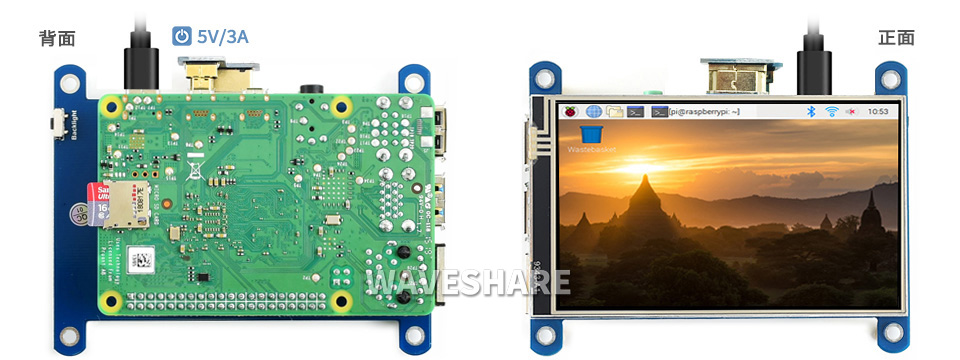

  • 兼容并可直接插入任何版本树莓派(树莓派1代B型与树莓派Zero需另配HDMI连接线)
  • 提供驱动(支持Raspbian / Ubuntu / Kali和Retropie系统)

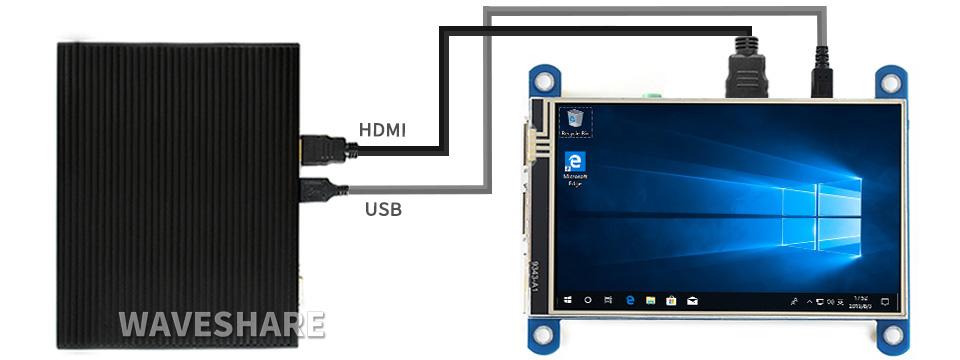

  • 可作为计算机显示器,无触摸功能(接入计算机须另配HDMI线)
  • 仅用于显示,不占用任何I/O资源(使用触摸功能,占用I/O)
  • 带3.5mm音频接口,支持HDMI音频输出
  • 支持背光控制,更省电

美图秀秀

产品选型

型号 分辨率 显示
接口
触摸
接口
适用
产品
尺寸
(mm)
触屏
类型
钢化
玻璃
面板
屏幕
类型

支持
主流
游戏
主机
用户体验
2.8inch RPi LCD (A) 320×240 SPI SPI 仅Pi 同Pi 3B+ 电阻 × TFT × × ★☆
3.2inch RPi LCD (C) 320×240 高速SPI SPI 仅Pi 同Pi 3B+ 电阻 × TFT × × ★★
3.5inch RPi LCD (B) 480×320 SPI SPI 仅Pi 同Pi 3B+ 电阻 × IPS × × ★★☆
3.5inch RPi LCD (C) 480×320 高速SPI SPI 仅Pi 同Pi 3B+ 电阻 × TFT × × ★★★
4inch RPi LCD (C) 480×320 高速SPI SPI 仅Pi 96 × 61 电阻 × IPS × × ★★★
3.5inch HDMI LCD 480×320 HDMI SPI 仅Pi 同Pi 3B+ 电阻 × IPS ★★★☆
4inch HDMI LCD (H) 480×800 HDMI SPI 仅Pi 99 × 58 电阻 × IPS × ★★★★
4.3inch HDMI LCD (B) 800×480 HDMI USB 不仅Pi 106 × 68 电容 × IPS ★★★★☆
5inch HDMI LCD 800×480 HDMI SPI 仅Pi 121 × 78 电阻 × TFT × × ★★★★
5inch HDMI LCD (B) 800×480 HDMI USB 不仅Pi 121 × 76 电阻 × TFT × × ★★★★☆
5inch HDMI LCD (G) 800×480 HDMI USB 不仅Pi 121 × 76 电阻 × TFT ★★★★☆
5inch HDMI LCD (H) 800×480 HDMI USB 不仅Pi 121 × 76 电容 TFT ★★★★☆
5.5inch HDMI AMOLED 1080×1920 HDMI USB 不仅Pi 140 × 75 电容 AMOLED × ★★★★★
7inch HDMI LCD 1024×600 HDMI SPI 仅Pi 165 × 107 电阻 × IPS × × ★★★★
7inch HDMI LCD (B) 800×480 HDMI USB 不仅Pi 165 × 107 电容 × TFT × × ★★★★☆
7inch HDMI LCD (C) 1024×600 HDMI USB 不仅Pi 165 × 107 电容 × IPS × × ★★★★★
7inch HDMI LCD (H) 1024×600 HDMI USB 不仅Pi 165 × 107 电容 IPS ★★★★★
10.1inch HDMI LCD 1024×600 HDMI SPI 仅Pi 235 × 144 电阻 × TFT × × ★★★★
10.1inch HDMI LCD (B) 1280×800 HDMI USB 不仅Pi 274 × 187 电容 IPS × × ★★★★★
10.1inch HDMI LCD (H) 1024×600 HDMI USB 不仅Pi 257 × 162 电容 × TFT × ★★★★☆
11.6inch HDMI LCD (H) 1920×1080 HDMI USB 不仅Pi 285 × 182 电容 IPS ★★★★★
13.3inch HDMI LCD (H) V2 1920×1080 HDMI USB 不仅Pi 330 × 208 电容 IPS ★★★★★
15.6inch HDMI LCD (H) 1920×1080 HDMI USB 不仅Pi 387 × 232 电容 IPS ★★★★★
【说明】
1、Pi指Raspberry Pi; Pi 3B+指Raspberry Pi 3 Model B+
2、如果想获得更好的播放视频体验,建议选用HDMI显示接口的LCD
3、钢化玻璃面板“※”:7inch HDMI LCD (H) (带外壳) 采用钢化玻璃电容触摸面板,7inch HDMI LCD (H)采用普通的电容触摸面板。

还不清楚你要哪个?快点开我们的合照,看下吧!

接口定义

引脚号 标识 描述
1、17 3.3V 电源正(3.3V电源输入)
2、4 5V 电源正(5V电源输入)
3、5、7、8、10、11、12、13、15、16、18、24 NC NC
6、9、14、20、25 GND 电源地
19 TP_SI 触摸面板的SPI数据输入
21 TP_SO 触摸面板的SPI数据输出
22 TP_IRQ 触摸面板中断,检测到触摸面板有按下则为低电平
23 TP_SCK 触摸面板的SPI时钟信号
26 TP_CS 触摸面板片选信号,低电平选择触摸面板

产品资料

资料包括:

  • 用户手册
  • 配套镜像
  • 开发软件
  • 开发资料

下载路径: www.waveshare.net/wiki/4inch_HDMI_LCD_(H)

常见问题

1、使用树莓派官方提供的镜像,无法正常使用LCD,是什么原因?
这是由于没有安装我们提供的驱动文件,具体请查看用户手册相关介绍。
建议先使用我们提供的镜像,测试通过后,在自行安装驱动程序。

2、使用waveshare提供的树莓派镜像,无法正常使用LCD,怎么处理?
 •  确定硬件连接无误且接触良好。
 •  确定TF卡烧写正常。
    树莓派正常启动时PWR灯常亮,ACT灯闪烁。如果发现两灯都常亮则可能是TF卡烧写镜像不成功或TF卡与树莓派接触不良

推荐使用5V 3A电源适配器对树莓派进行供电。 如使用PC机的USB接口对树莓派供电,可能由于供电不足导致树莓派无法正常启动。

更多FAQ,请查看:www.waveshare.net/wiki/4inch_HDMI_LCD_(H)#FAQ

外形尺寸

配置清单

  1. 4inch HDMI LCD (H) × 1
  2. HDMI连接器 × 1
  3. 电阻屏触摸笔 × 1
  4. RPi铜柱包(4PCS套) × 1
1
2
3
4

保修信息

保修3个月。
