树莓派3.2寸电阻触摸屏B型 - 320x240分辨率

主要参数
型号 3.2inch RPi LCD (B)
SKU 9201 库存
规格   品牌 Waveshare
备注 显示器 - 树莓派3.2寸电阻屏
价格表
对应数量 @ 1PCS @ 20PCS @ 100PCS @ 1KPCS
税前 98 88 83 -
含5%普税 102.9 92.4 87.15 -
含16%增税 113.68 102.08 96.28 -
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

【一分钟自我介绍】
我是专为树莓派量身打造的3.2寸电阻屏,320x240分辨率。
如果你需要小屏显示器,渴望霸气的到处DIY(配合移动电源/电池),那我们就很有缘分了。

【我的特点】
  • 硬件分辨率为320×240,支持触控
  • 兼容并可直接插入任何版本的树莓派
  • 提供驱动(支持Raspbian / Ubuntu / Kali和Retropie系统)
  • 支持FBCP软件驱动,可设置软件分辨率和双屏显示
  • 和你的树莓派一样大(Raspberry Pi B+/2B/3B/3B+)
  • 自带3个按键,方便应用
  • 沉金工艺,精雕细琢
  • 配合树莓派使用,不得不拥有以下功能:
    • 拍照(17种摄像模式)
    • 支持软键盘(脱离鼠标键盘也能操控系统)
    • 上网冲浪泡妞(你的世界由你创造)
此产品缺货涨价,建议选用2.8inch RPi LCD (A)3.5inch RPi LCD (A)

打击盗版声明

敬告:本产品已获相关专利,仿造必追究其法律责任!

市面上存在不少抄袭微雪产品的不法商户,这些不法商户的一般特点是:
①抄袭网页说明、产品图片及产品资料(萌萌哒的微雪体,和他们的垃圾风格搭吗?他们抄的也是旧版产品,旧版资料吧?)
②采用劣质材料,裁减配置(LCD支撑铜柱、包装盒、CE认证、ROHS认证,这些逼格玩法没有跟上吧?)
③不重视产品质量,没能力应对售后(买到白屏的小白,我们也帮不到你;抄来的作业,你还奢望他懂?)
④更新速度慢几拍,甚至无法再更新(如7inch HDMI LCD已支持WINDOWS,山寨依然不支持;我们将加强加密,山寨可能永远无法破解。)


认准微雪正品,我们在配置、外观方面有以下特点: 使用微雪正品,我们在服务方面有以下优势:
  • 不断更新的线上资料(wiki
  • 资源丰富的线上课堂(study
  • 靠谱的售后服务方式(电话/email/QQ

产品图展

优质产品前后看

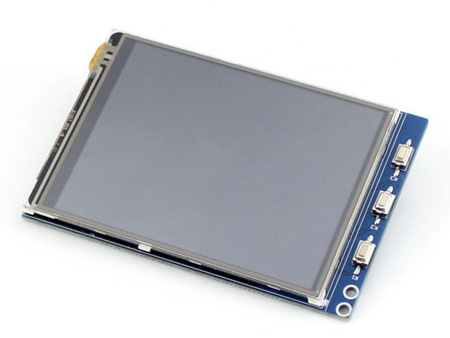

板载3个用户按键

方便用户进行各种DIY

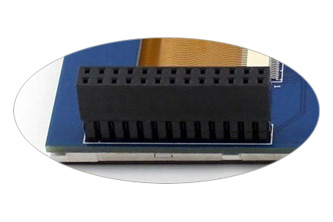

        高品质器件,沉金工艺

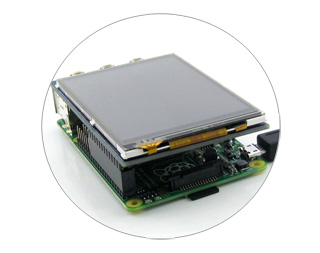

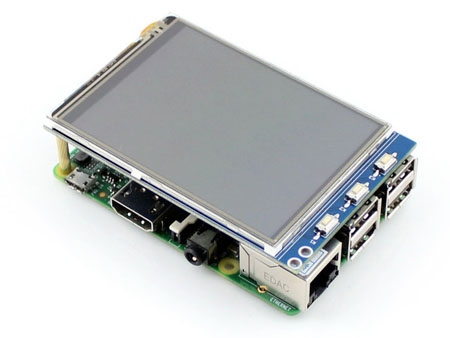

可直接接入任何版本树莓派

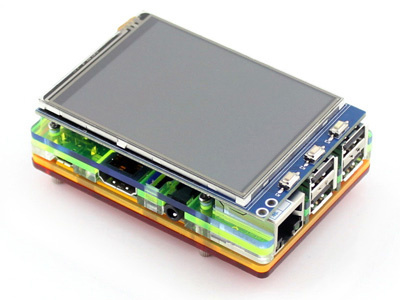

可外接树莓派彩虹外壳






优质产品放大看

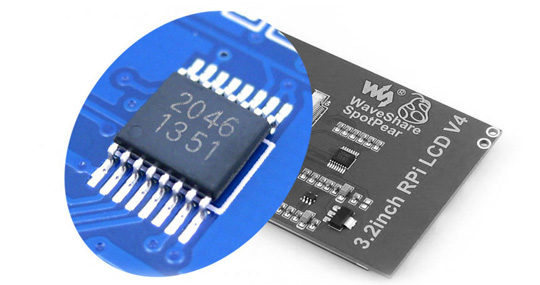

全新的器件

合理的布局

优良的做工

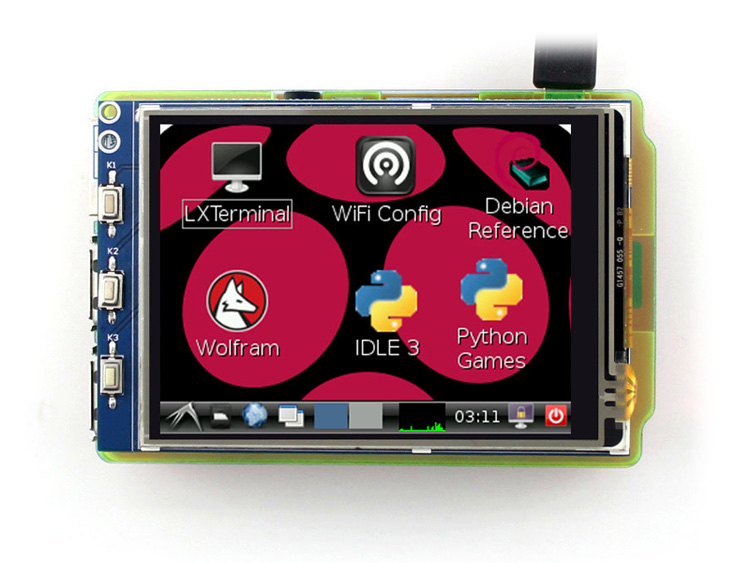

Raspbian系统相关写照

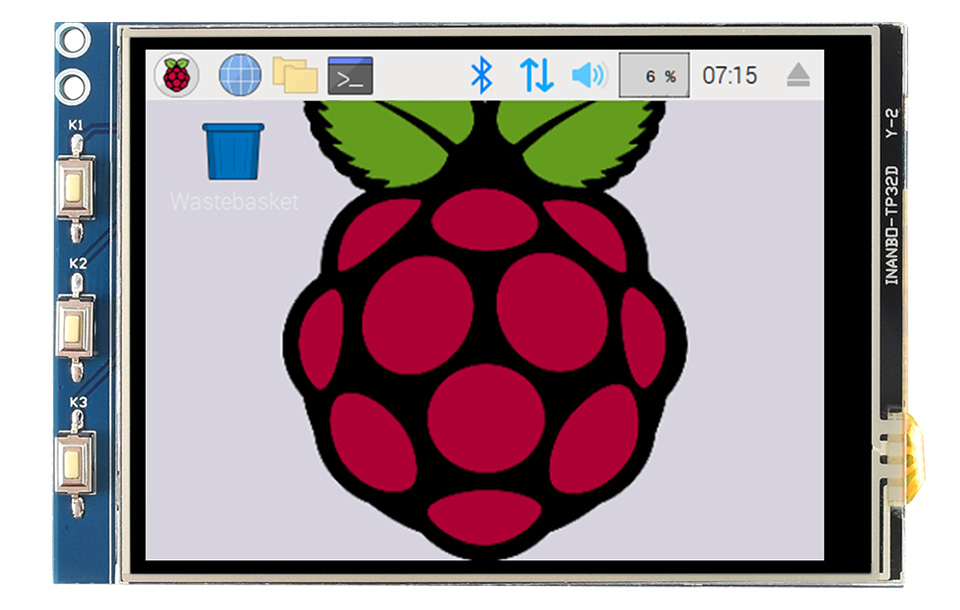

支持软键盘,脱离鼠标键盘也能操作

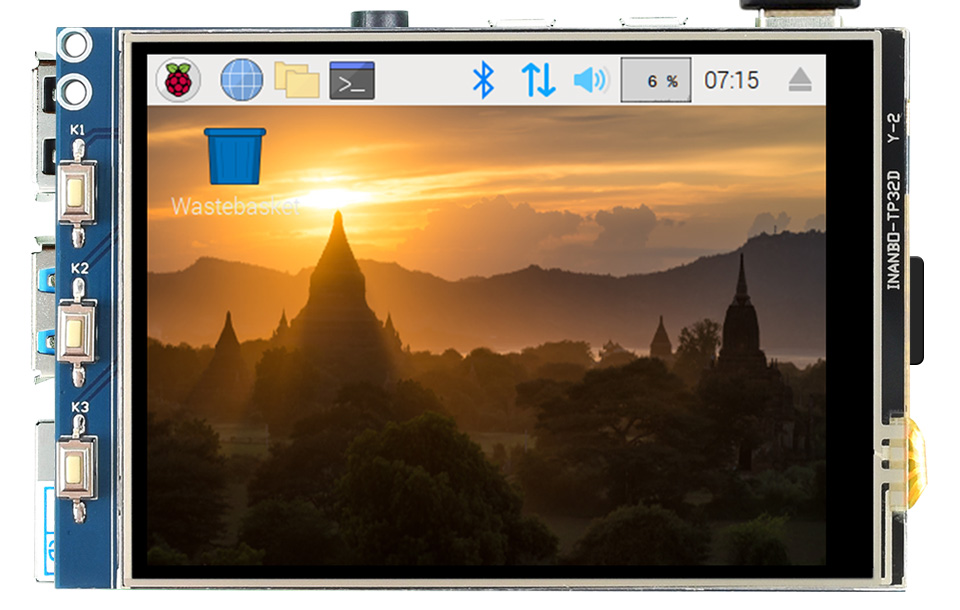

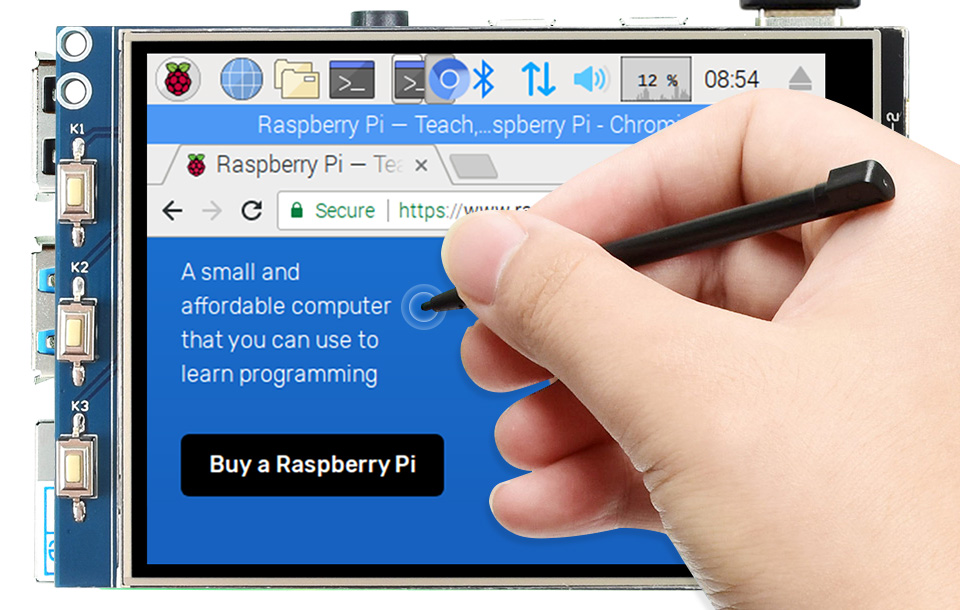

支持触摸控制摄像头(17种模式)



认准微雪原装正品



主要参数

类型 TFT
接口 SPI
触摸面板控制芯片 XPT2046
色阶指数 65536色
背光 LED
分辨率 320x240 (Pixel)
尺寸比例 4:3
功耗 TBD
背光电流 TBD
工作温度(℃) TBD

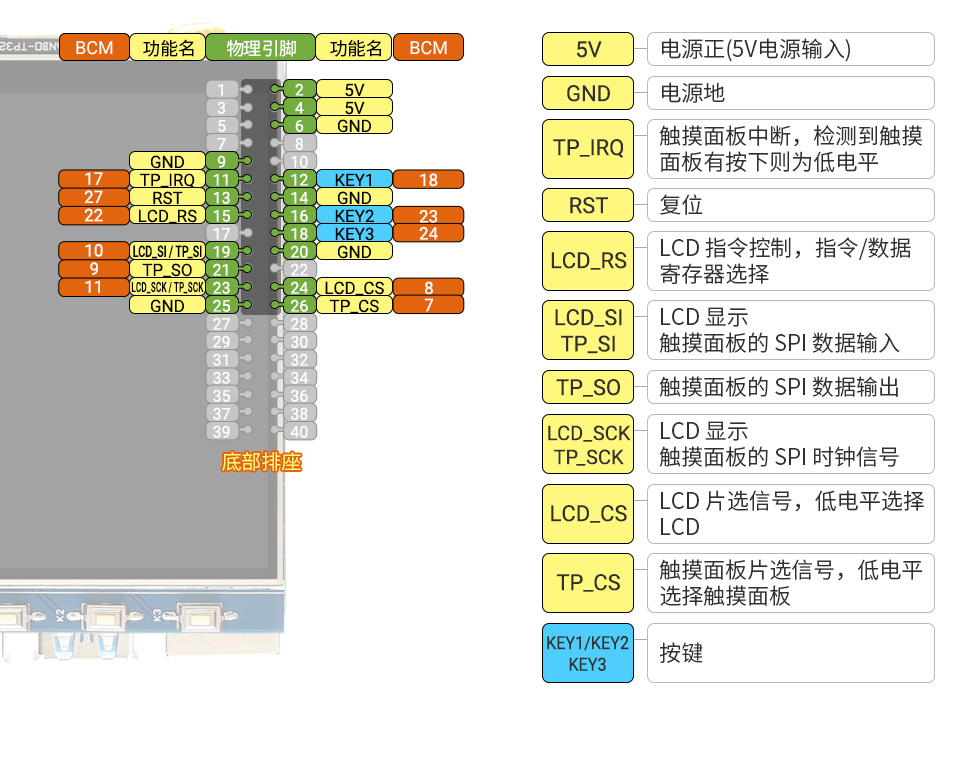

接口定义

引脚号 标识 描述
1、17 3.3V 电源正(3.3V电源输入)
2、4 5V 电源正(5V电源输入)
3、5、7、8、10、22 NC NC
6、9、14、20、25 GND 电源地
11 TP_IRQ 触摸面板中断,检测到触摸面板有按下则为低电平
12 KEY1 按键
13 RST 复位
15 LCD_RS LCD指令控制,指令/数据寄存器选择
16 KEY2 按键
18 KEY3 按键
19 LCD_SI / TP_SI LCD显示 / 触摸面板的SPI数据输入
21 TP_SO 触摸面板的SPI数据输出
23 LCD_SCK / TP_SCK LCD显示 / 触摸面板的SPI时钟信号
24 LCD_CS LCD片选信号,低电平选择LCD
26 TP_CS 触摸面板片选信号,低电平选择触摸面板

产品选型

型号 分辨率 显示
接口
触摸
接口
适用于 尺寸(mm) 触屏
类型
钢化
玻璃
面板
IPS

支持
主流
游戏
主机
用户体验
2.8inch RPi LCD (A) 320×240 I/O I/O 仅Pi 同Pi 3B+ 电阻式 × × × × ★☆
3.2inch RPi LCD (B) 320×240 I/O I/O 仅Pi 同Pi 3B+ 电阻式 × × × × ★★
3.5inch RPi LCD (A) 480×320 I/O I/O 仅Pi 同Pi 3B+ 电阻式 × × × × ★★★
3.5inch RPi LCD (B) 480×320 I/O I/O 仅Pi 同Pi 3B+ 电阻式 × × × ★★★
3.5inch RPi LCD (C) 480×320 I/O 仅Pi 同Pi 3B+ 电阻式 × × × × ★★★
3.5inch HDMI LCD 480×320 HDMI I/O 仅Pi 同Pi 3B+ 电阻式 × ★★★★
4inch RPi LCD (A) 480×320 I/O I/O 仅Pi 94 × 61 电阻式 × × × ★★★☆
4inch HDMI LCD 480×800 HDMI I/O 仅Pi 99 × 58 电阻式 × × × ★★★★
4.3inch HDMI LCD 480×272 HDMI I/O 仅Pi 106 × 68 电阻式 × × × × ★★★☆
4.3inch HDMI LCD (B) 800×480 HDMI USB 不仅Pi 106 × 68 电容式 × ★★★★☆
5inch HDMI LCD 800×480 HDMI I/O 仅Pi 121 × 78 电阻式 × × × × ★★★★
5inch HDMI LCD (B) 800×480 HDMI USB 不仅Pi 121 × 76 电阻式 × × × × ★★★★☆
5inch HDMI LCD (G) 800×480 HDMI USB 不仅Pi 121 × 76 电阻式 × ★★★★☆
5inch HDMI LCD (H) 800×480 HDMI USB 不仅Pi 121 × 76 电容式 × × ★★★★☆
7inch HDMI LCD 1024×600 HDMI I/O 仅Pi 165 × 107 电阻式 × × × × ★★★★
7inch HDMI LCD (B) 800×480 HDMI USB 不仅Pi 165 × 107 电容式 × × × × ★★★★☆
7inch HDMI LCD (C) 1024×600 HDMI USB 不仅Pi 165 × 107 电容式 × × × ★★★★★
7inch HDMI LCD (H) 1024×600 HDMI USB 不仅Pi 165 × 107 电容式 ★★★★★
10.1inch HDMI LCD 1024×600 HDMI I/O 仅Pi 235 × 144 电阻式 × × × × ★★★★
10.1inch HDMI LCD (B) 1280×800 HDMI USB 不仅Pi 274 × 187 电容式 × × ★★★★★
10.1inch HDMI LCD (H) 1024×600 HDMI USB 不仅Pi 257 × 162 电容式 × × × ★★★★☆
11.6inch HDMI LCD (H) 1920×1080 HDMI USB 不仅Pi 285 × 182 电容式 ★★★★★
13.3inch HDMI LCD (H) 1920×1080 HDMI USB 不仅Pi 330 × 208 电容式 ★★★★★
【说明】
1、Pi指Raspberry Pi; Pi 3B+指Raspberry Pi 3 Model B+
2、如果想获得更好的播放视频体验,建议选用HDMI显示接口的LCD
3、显示接口“※”:3.5inch RPi LCD (C) 采用125MHz高速SPI,相比普通的I/O接口,刷新率更高。
4、钢化玻璃面板“※”:7inch HDMI LCD (H) (带外壳) 采用钢化玻璃电容触摸面板,7inch HDMI LCD (H)采用普通的电容触摸面板。

还不清楚你要哪个?快点开我们的合照,看下吧!

产品资料

资料包括:

  • 用户手册
  • 配套镜像
  • 驱动文件
  • 开发软件
  • 开发资料

下载路径: www.waveshare.net/wiki/3.2inch_RPi_LCD_(B)

常见问题

1、使用树莓派官方提供的镜像,无法正常使用LCD,是什么原因?
这是由于没有安装我们提供的驱动文件,具体请查看用户手册相关介绍。
建议先使用我们提供的镜像,测试通过后,在自行安装驱动程序。

2、使用waveshare提供的树莓派镜像,无法正常使用LCD,怎么处理?
 •  确定硬件连接无误且接触良好。
 •  确定TF卡烧写正常。
    树莓派正常启动时PWR灯常亮,ACT灯闪烁。如果发现两灯都常亮则可能是TF卡烧写镜像不成功或TF卡与树莓派接触不良

推荐使用5V 3A电源适配器对树莓派进行供电。 如使用PC机的USB接口对树莓派供电,可能由于供电不足导致树莓派无法正常启动。

更多FAQ,请查看:www.waveshare.net/wiki/3.2inch_RPi_LCD_(B)#FAQ

外形尺寸

配置清单

  1. 3.2inch RPi LCD (B) × 1
  2. 电阻屏触摸笔 × 1
  3. RPi铜柱包(2PCS套) × 1
  4. 快速入门手册 × 1
1
2
3
4

保修信息

保修3个月。
