4.3寸电容触摸屏B型 - 800×480分辨率

主要参数
型号 4.3inch HDMI LCD (B)
SKU 15932 库存
规格   品牌 Waveshare
价格表
数量 1+ 10+ 50+ 100+
含普票 ¥ 225 ¥ 209.71 ¥ 202.06 ¥ 199
含13%增票 ¥ 242.14 ¥ 225.69 ¥ 217.46 ¥ 214.16
版权所有,侵权必究。未经许可,不得用于商业用途。

大才盘盘

【自我介绍】

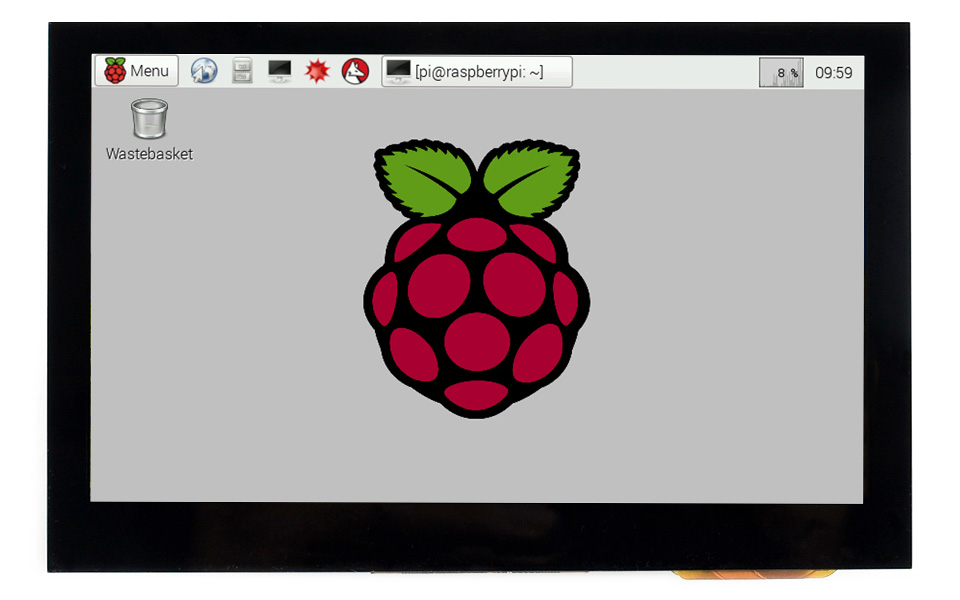

我是树莓派4.3寸HDMI显示屏,800×480分辨率,带电容触摸。

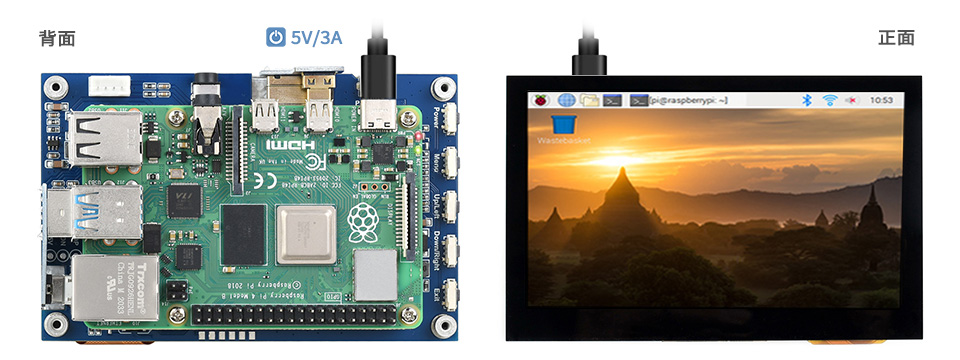

我和树莓派关系很好,同时也支持各种mini PC,当然,你也可以把我当成计算机显示器。

【我的特点】
  • 显示屏:4.3寸,800×480硬件分辨率(可通过软件配置,最高可支持1920×1080),IPS面板
  • 触摸屏:电容触摸
  • 显示接口:HDMI
  • 触摸接口:USB
  • 支持Raspberry Pi、Jetson Nano、BB Black、Banana Pi等mini PC及计算机
    • 作为Raspberry Pi显示器使用,支持Raspbian / Ubuntu / Kali / Retropie和WIN10 IoT,免驱

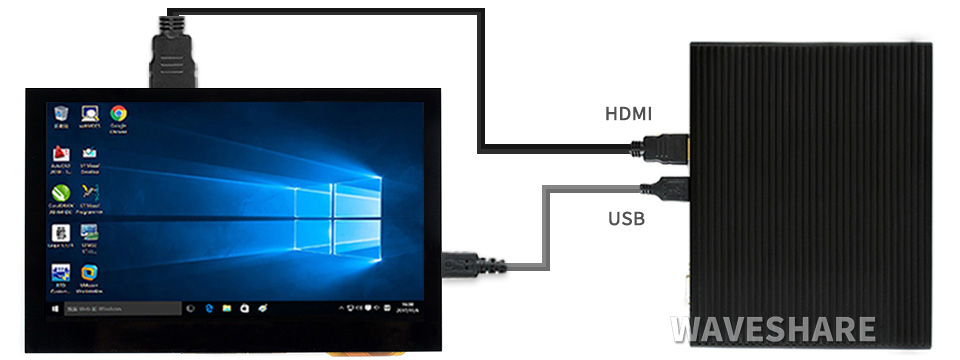

    • 作为计算机显示器使用,支持Windows 10 / 8.1 / 8 / 7,五点触控,免驱

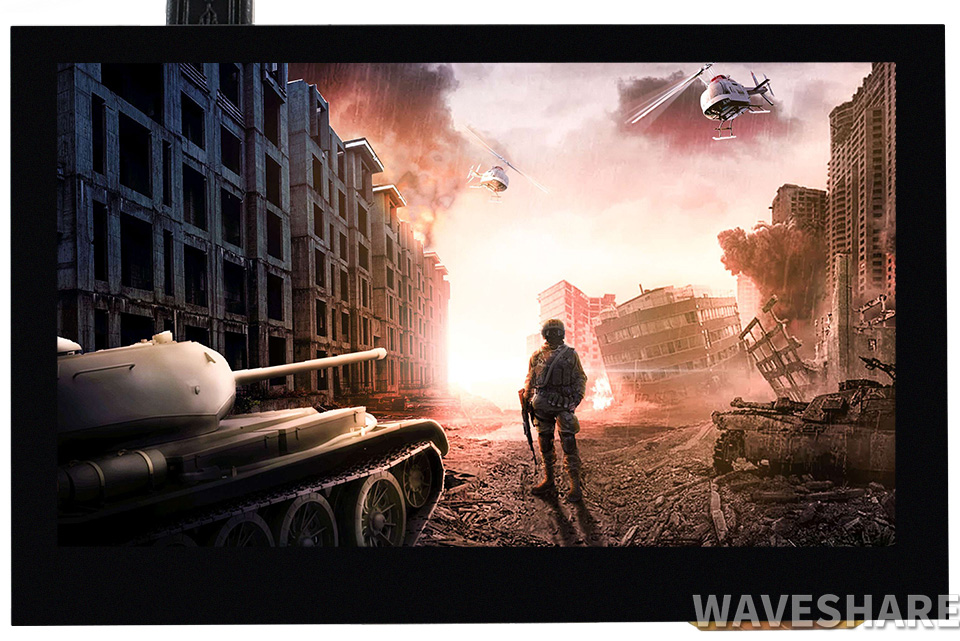

  • 支持微软XBOX360、索尼PS4和任天堂switch等常用游戏主机
  • 支持多国语言OSD菜单(可用于电源控制,调节亮度/对比度等)
  • 支持HDMI音频输出,带3.5mm音频和喇叭接口

美图秀秀

注意:本产品不包括示意图中的树莓派和喇叭音响(8欧5W喇叭),如有需要,请另行购买。

产品选型

型号 分辨率 显示
接口
适用
产品
尺寸
(mm)
触屏
类型
钢化
玻璃
面板
屏幕
类型

支持
主流
游戏
主机
用户体验
 GPIO显示屏
2.8inch RPi LCD (A) 320×240 SPI 仅Pi 同Pi 4B 电阻 × TFT × × ★☆
3.2inch RPi LCD (C) 320×240 高速SPI 仅Pi 同Pi 4B 电阻 × TFT × × ★★
3.5inch RPi LCD (B) 480×320 SPI 仅Pi 同Pi 4B 电阻 × IPS × × ★★☆
3.5inch RPi LCD (C) 480×320 高速SPI 仅Pi 同Pi 4B 电阻 × TFT × × ★★★
4inch RPi LCD (C) 480×320 高速SPI 仅Pi 96 × 61 电阻 × TFT × × ★★★
 HDMI / Type-C显示屏
3.5inch HDMI LCD 480×320 HDMI 仅Pi 同Pi 4B 电阻 × IPS ★★★☆
4inch HDMI LCD (H) 480×800 HDMI 仅Pi 99 × 58 电阻 × IPS × ★★★★
4.3inch HDMI LCD (B) 800×480 HDMI 不仅Pi 106 × 68 电容 × IPS ★★★★☆
5inch HDMI LCD 800×480 HDMI 仅Pi 121 × 78 电阻 × TFT × × ★★★★
5inch HDMI LCD (B) 800×480 HDMI 不仅Pi 121 × 76 电阻 × TFT × × ★★★★☆
5inch HDMI LCD (G) 800×480 HDMI 不仅Pi 121 × 76 电阻 × TFT ★★★★☆
5inch HDMI LCD (H) 800×480 HDMI 不仅Pi 121 × 76 电容 TFT ★★★★☆
5.5inch HDMI AMOLED 1080×1920 HDMI 不仅Pi 140 × 75 电容 AMOLED × ★★★★★
7inch HDMI LCD 1024×600 HDMI 仅Pi 165 × 107 电阻 × IPS × × ★★★★
7inch HDMI LCD (B) 800×480 HDMI 不仅Pi 165 × 107 电容 × TFT × × ★★★★☆
7inch HDMI LCD (C) 1024×600 HDMI 不仅Pi 165 × 107 电容 × IPS × × ★★★★★
7inch HDMI LCD (H) 1024×600 HDMI 不仅Pi 165 × 107 电容 IPS ★★★★★
10.1inch HDMI LCD 1024×600 HDMI 仅Pi 235 × 144 电阻 × TFT × × ★★★★
10.1inch HDMI LCD (B) 1280×800 HDMI 不仅Pi 274 × 187 电容 IPS × × ★★★★★
10.1inch HDMI LCD (H) 1024×600 HDMI 不仅Pi 257 × 162 电容 × TFT × ★★★★☆
11.6inch HDMI LCD (H) 1920×1080 HDMI 不仅Pi 285 × 182 电容 IPS ★★★★★
13.3inch HDMI LCD (H) V2 1920×1080 HDMI 不仅Pi 330 × 208 电容 IPS ★★★★★
15.6inch HDMI LCD (H) 1920×1080 HDMI 不仅Pi 387 × 232 电容 IPS ★★★★★
15.6inch FHD Monitor 1920×1080 HDMI / Type-C 不仅Pi 373 × 238 电容 IPS ★★★★★

【说明】
1、Pi指Raspberry Pi; Pi 4B指Raspberry Pi 4 Model B
2、如果想获得更好的播放视频体验,建议选用HDMI / Type-C显示屏
3、钢化玻璃面板“※”:7inch HDMI LCD (H) (带外壳) 采用钢化玻璃电容触摸面板,7inch HDMI LCD (H)采用普通的电容触摸面板。

还不清楚你要哪个?快点开我们的合照,看下吧!

主流游戏主机支持

型号 微软XBOX 索尼PS4 任天堂switch
显示 声音 显示 声音 显示 声音
3.5inch HDMI LCD
4.3inch HDMI LCD (B)
5inch HDMI LCD (G)
5inch HDMI LCD (H)
7inch HDMI LCD × × ×
7inch HDMI LCD (H)
10.1inch HDMI LCD × × ×
10.1inch HDMI LCD (B) × × × × ×
10.1inch HDMI LCD (H) × ×
11.6inch HDMI LCD (H)
13.3inch HDMI LCD (H) V2
15.6inch HDMI LCD (H)
注:
  • 由于游戏主机系统限制,触摸功能无法使用。
  • 对声音支持是指主机可通过LCD模块的内置喇叭、外置喇叭接口或耳机接口正常输出声音。

产品资料

资料包括:

  • 用户手册
  • 配套镜像
  • 开发软件
  • 开发资料

下载路径: www.waveshare.net/wiki/4.3inch_HDMI_LCD_(B)

常见问题

在树莓派上,怎么使用该显示屏?
 •  下载最新版本的镜像(RaspbianUbuntuKaliRetropieWIN10 IoT)。
 •  将镜像烧到TF卡,打开TF卡根目录的config.txt文件。
 •  修改config.txt文件,在config.txt最后加入以下代码:

max_usb_current=1
hdmi_force_hotplug=1
hdmi_group=2
hdmi_mode=87
hdmi_cvt 800 480 60 6 0 0 0
 •  将TF卡插入树莓派上,给树莓派上电即可。

显示屏连接到PC机上,无法正常显示,怎么解决?
 •  确定PC机的HDMI接口可以正常输出视频信号。
 •  PC机只连接该显示屏作为显示设备,不连接其它的显示器。
 •  先接供电线再接HDMI线。
 •  有些PC机还需要重启才能正常显示。

注意:必须使用windows系统。

更多FAQ,请查看:www.waveshare.net/wiki/4.3inch_HDMI_LCD_(B)#FAQ

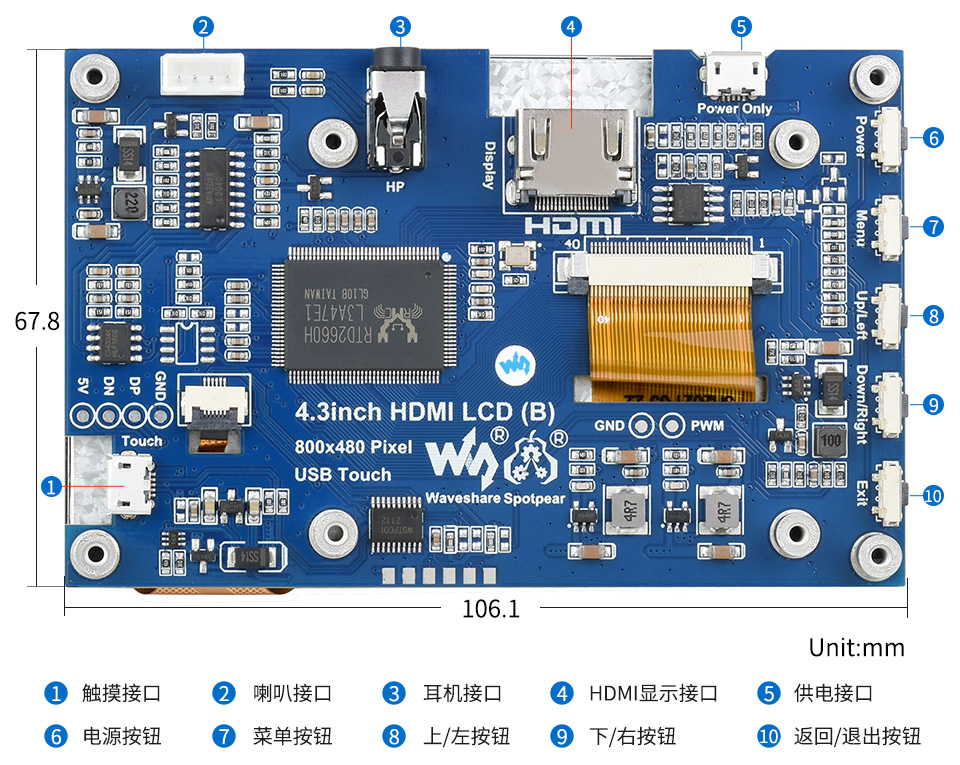

外形尺寸

配置清单

  1. 4.3inch HDMI LCD (B)× 1
  2. HDMI连接线 × 1
  3. USB线 type A公口 转 micro公口 × 1
  4. HDMI转接头B型 × 1
  5. USB转接头B型 × 1
  6. 铜柱包 × 1
1
2
3
4
5
6

保修信息

保修3个月。
