树莓派3.5寸电阻触摸屏C型 - 480×320分辨率

主要参数
型号 3.5inch RPi LCD (C)
SKU 15811 库存
规格   品牌 Waveshare
备注 显示器 - 树莓派3.5寸电阻屏
价格表
对应数量 @ 1PCS @ 20PCS @ 100PCS @ 1KPCS
税前 98 88 83 -
含5%普税 102.9 92.4 87.15 -
含16%增税 113.68 102.08 96.28 -
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

【一分钟自我介绍】

我是专为树莓派量身打造的3.5寸电阻触摸屏,480x320分辨率,125MHz高速SPI信号传输。小屏的我也如此清高(哦,是清晰、高速~)。
如果你需要小屏显示器,渴望霸气的到处DIY(配合移动电源/电池),那我们就很有缘分了。

【我的特点】
  • 硬件分辨率为480x320,支持触控
  • 兼容并可直接插入任何版本的树莓派
  • 支持125MHz高速SPI信号传输,显示清晰稳定
  • 提供驱动(可直接用于自定义的Raspbian/Ubuntu/Kali系统)
  • 支持FBCP软件驱动,可设置软件分辨率和双屏显示
  • 和你的树莓派一样大(Raspberry Pi B+/2B/3B/3B+)
  • 沉金工艺,精雕细琢
  • 配合树莓派使用(刷新率约50Hz),不得不拥有以下功能:
    • 看视频(MP4等多种格式)
    • 玩游戏(RetroPie游戏畅快玩)
    • 拍照(搭配摄像头可玩转17种摄像模式)
    • 支持软键盘(脱离鼠标键盘也能操控系统)
    • 上网冲浪泡妞(你的世界由你创造)

产品图展

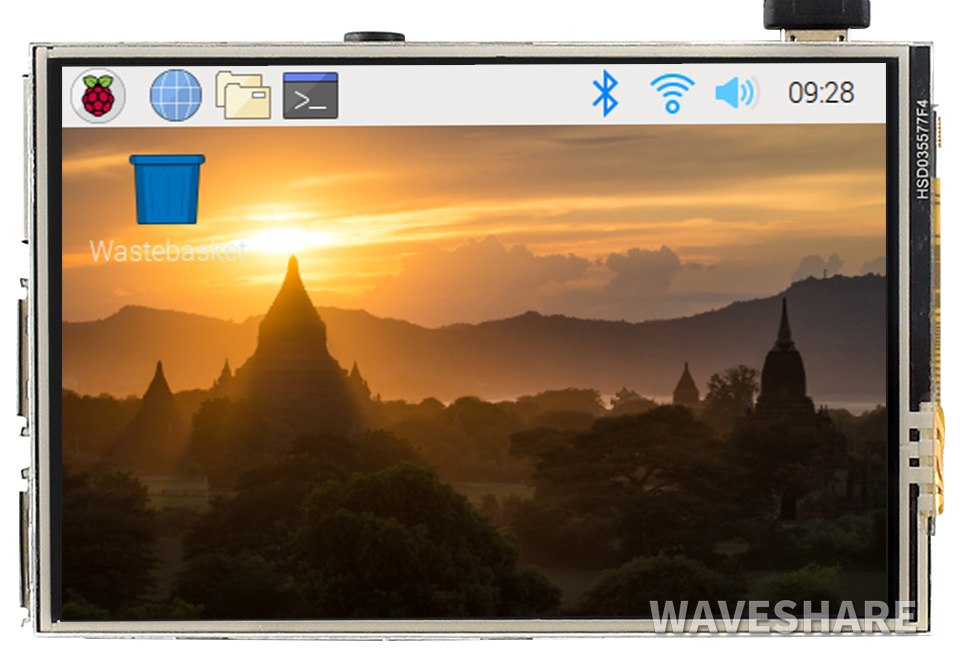

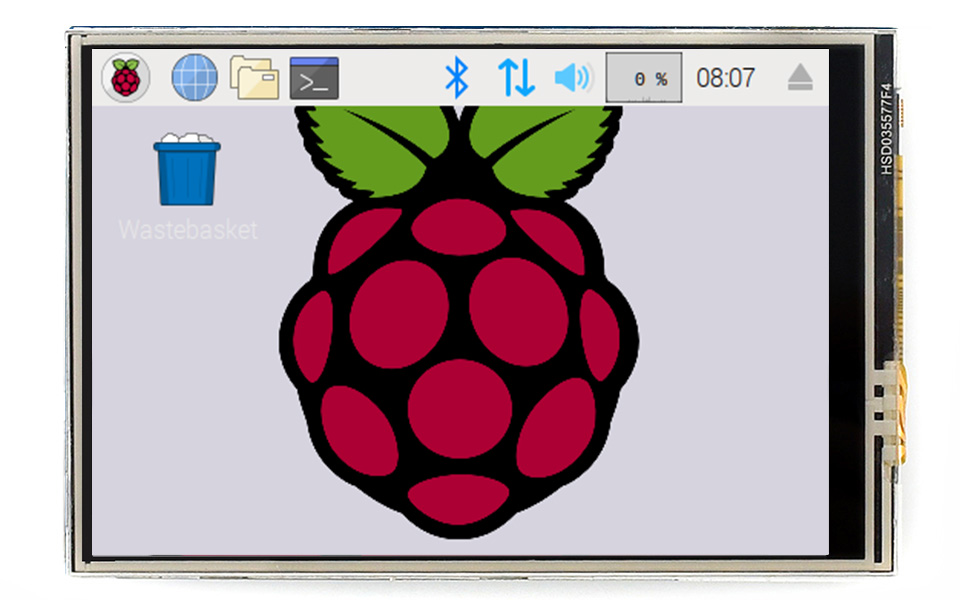

3.5寸的树莓派电阻屏
125MHz高速SPI
480x320分辨率



高品质器件,沉金工艺



可直接接入任何版本树莓派



可外接树莓派彩虹外壳

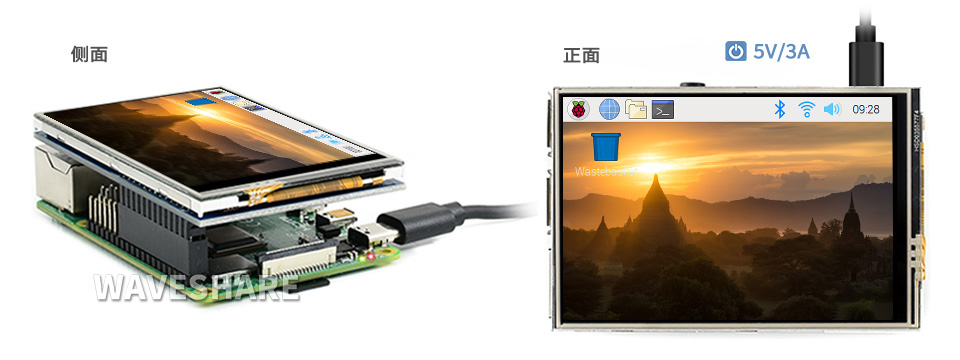

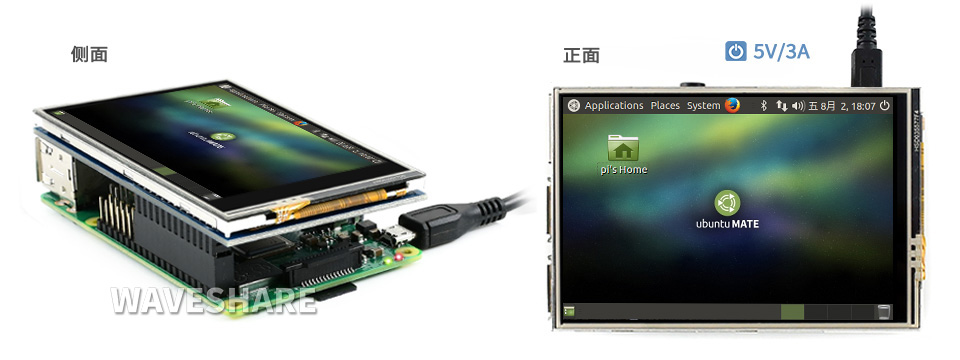

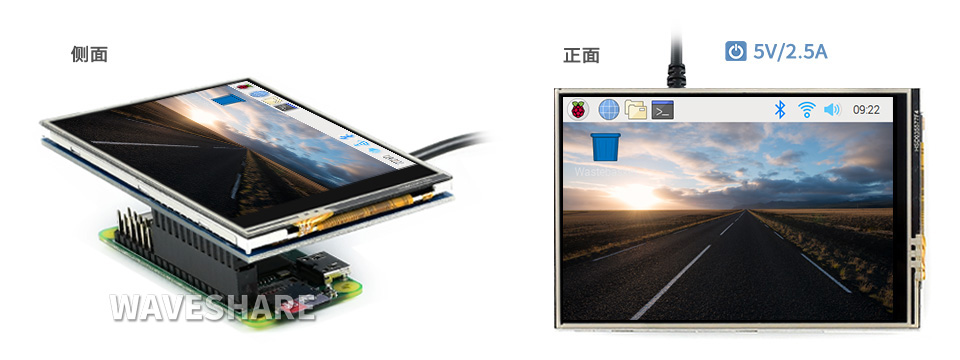

配合树莓派使用




看视频(MP4等多种格式)
玩游戏(RetroPie游戏畅快玩)
拍照(搭配摄像头可玩转17种摄像模式)

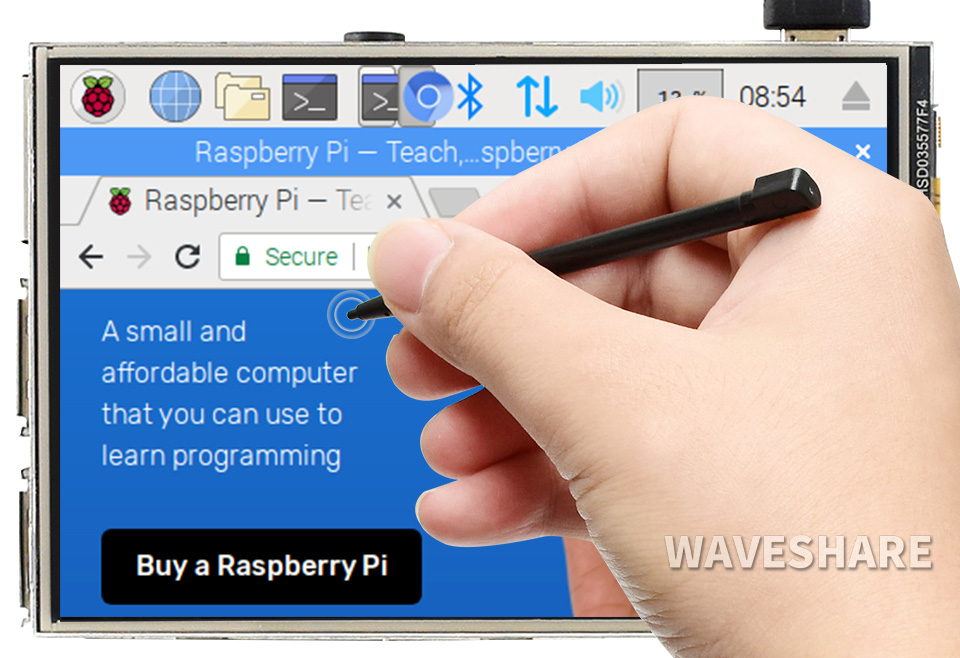

支持软键盘(脱离鼠标键盘也能操控系统)
上网冲浪泡妞(你的世界由你创造)



优质产品放大看

认准微雪原装正品




主要参数

类型 TFT
接口 SPI
触摸面板控制芯片 XPT2046
色阶指数 65536色
背光 LED
分辨率 480×320 (Pixel)
尺寸比例 8:5
功耗 TBD
背光电流 TBD
工作温度(℃) TBD

接口定义

引脚号 标识 描述
1、17 3.3V 电源正(3.3V电源输入)
2、4 5V 电源正(5V电源输入)
3、5、7、8、10、12、13、15、16 NC NC
6、9、14、20、25 GND 电源地
11 TP_IRQ 触摸面板中断,检测到触摸面板有按下则为低电平
18 LCD_RS 指令/数据 寄存器选择
19 LCD_SI / TP_SI LCD显示/ 触摸面板的SPI数据输入
21 TP_SO 触摸面板的SPI数据输出
22 RST 复位
23 LCD_SCK / TP_SCK LCD显示/ 触摸面板的SPI时钟信号
24 LCD_CS LCD片选信号,低电平选择LCD
26 TP_CS 触摸面板片选信号,低电平选择触摸面板

产品选型

型号 分辨率 显示
接口
触摸
接口
适用于 尺寸(mm) 触屏
类型
钢化
玻璃
面板
IPS

支持
多种
系统
显示
支持
多种
系统
触摸
支持
主流
游戏
主机
用户体验
2.8inch RPi LCD (A) 320×240 I/O I/O 仅Pi 同Pi 3B+ 电阻式 × × × × × × ★☆
3.2inch RPi LCD (B) 320×240 I/O I/O 仅Pi 同Pi 3B+ 电阻式 × × × × × × ★★
3.5inch RPi LCD (A) 480×320 I/O I/O 仅Pi 同Pi 3B+ 电阻式 × × × × × × ★★★
3.5inch RPi LCD (B) 480×320 I/O I/O 仅Pi 同Pi 3B+ 电阻式 × × × × × ★★★
3.5inch RPi LCD (C) 480×320 I/O 仅Pi 同Pi 3B+ 电阻式 × × × × × × ★★★
3.5inch HDMI LCD 480×320 HDMI I/O 仅Pi 同Pi 3B+ 电阻式 × × ★★★★
4inch RPi LCD (A) 480×320 I/O I/O 仅Pi 94 × 61 电阻式 × × × × × ★★★☆
4inch HDMI LCD 480×800 HDMI I/O 仅Pi 99 × 58 电阻式 × × × × ★★★★
4.3inch HDMI LCD 480×272 HDMI I/O 仅Pi 106 × 68 电阻式 × × × × × × ★★★☆
5inch HDMI LCD 800×480 HDMI I/O 仅Pi 121 × 78 电阻式 × × × × × × ★★★★
5inch HDMI LCD (B) 800×480 HDMI USB 不仅Pi 121 × 76 电阻式 × × × × ★★★★☆
5inch HDMI LCD (G) 800×480 HDMI USB 不仅Pi 121 × 76 电阻式 × ★★★★☆
5inch HDMI LCD (H) 800×480 HDMI USB 不仅Pi 121 × 76 电容式 × × ★★★★☆
7inch HDMI LCD 1024×600 HDMI I/O 仅Pi 165 × 107 电阻式 × × × × × ★★★★
7inch HDMI LCD (B) 800×480 HDMI USB 不仅Pi 165 × 107 电容式 × × × × ★★★★☆
7inch HDMI LCD (C) 1024×600 HDMI USB 不仅Pi 165 × 107 电容式 × × × ★★★★★
7inch HDMI LCD (H) 1024×600 HDMI USB 不仅Pi 165 × 107 电容式 ★★★★★
10.1inch HDMI LCD 1024×600 HDMI I/O 仅Pi 235 × 144 电阻式 × × × × × ★★★★
10.1inch HDMI LCD (B) 1280×800 HDMI USB 不仅Pi 274 × 187 电容式 × × ★★★★★
10.1inch HDMI LCD (H) 1024×600 HDMI USB 不仅Pi 257 × 162 电容式 × × × ★★★★☆
11.6inch HDMI LCD (H) 1920×1080 HDMI USB 不仅Pi 285 × 182 电容式 ★★★★★
13.3inch HDMI LCD (H) 1920×1080 HDMI USB 不仅Pi 330 × 208 电容式 ★★★★★
【说明】
1、Pi指Raspberry Pi; Pi 3B+指Raspberry Pi 3 Model B+
2、如果想获得更好的播放视频体验,建议选用HDMI显示接口的LCD
3、显示接口“※”:3.5inch RPi LCD (C) 采用125MHz高速SPI,相比普通的I/O接口,刷新率更高。
4、钢化玻璃面板“※”:7inch HDMI LCD (H) (带外壳) 采用钢化玻璃电容触摸面板,7inch HDMI LCD (H)采用普通的电容触摸面板。

还不清楚你要哪个?快点开我们的合照,看下吧!

产品资料

资料包括:

  • 用户手册
  • 配套镜像
  • 驱动文件
  • 开发软件
  • 开发资料

下载路径: www.waveshare.net/wiki/3.5inch_RPi_LCD_(C)

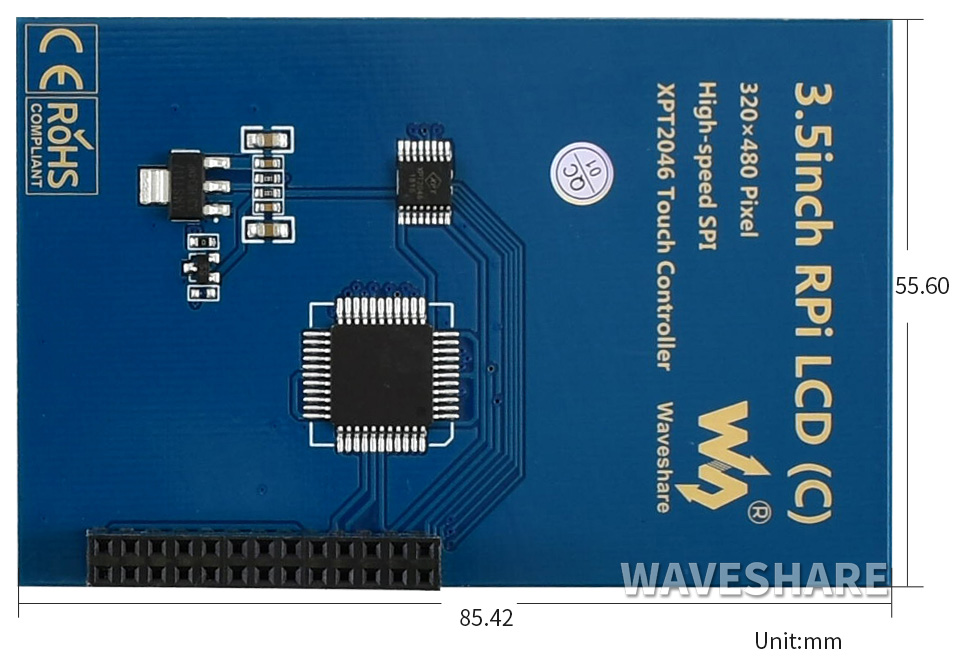

外形尺寸

配置清单

  1. 3.5inch RPi LCD (C) × 1
  2. 电阻屏触摸笔 × 1
  3. RPi铜柱包(2PCS套) × 1
1
2
3

保修信息

保修3个月。
