4寸树莓派电阻屏A版 480×320

支持Raspbian、Ubuntu、Kali、Retropie…

{{languageName.LANG_GOODS_SPEC_NO}} 4inch RPi LCD (A)

{{languageName.LANG_GOODS_NO}} 10207

{{languageName.LANG_GOODS_BRAND}} Waveshare

{{now_currency.symbol}}{{ sale_price | formatPrice }} {{now_currency.symbol}}{{ orig_price | formatPrice }}
- +
  • {{languageName.LANG_GOODS_NUM}} {{languageName.LANG_GOODS_PRICE}}
  • {{price.num}}+ {{now_currency.symbol}}{{tax_price(price.price) | formatPrice}}
  • {{languageName.LANG_GOODS_DETAIL}}
  • {{languageName.LANG_GOODS_SPEC}}
{{languageName.LANG_JOIN_CART}}

产品简介

【一分钟自我介绍】
我是专为树莓派量身打造的4寸电阻屏,480×320分辨率。IPS屏的我,侧方位也能被看清楚,所谓霸气侧漏。
如果你需要小屏显示器,渴望霸气的到处DIY(配合移动电源/电池),那我们就很有缘分了。

【我的特点】
  • 硬件分辨率为480×320,支持触控
  • 兼容并可直接插入任何版本的树莓派
  • 提供驱动(支持Raspbian / Ubuntu / Kali系统)
  • 支持FBCP软件驱动,可设置软件分辨率和双屏显示
  • IPS质地,广视角,显示效果出众
  • 配合树莓派使用,不得不拥有以下功能:
    • 拍照(17种摄像模式)
    • 支持软键盘(脱离鼠标键盘也能操控系统)
    • 上网冲浪泡妞(你的世界由你创造)

打击盗版声明

敬告:本产品已获相关专利,仿造必追究其法律责任!

市面上存在不少抄袭微雪产品的不法商户,这些不法商户的一般特点是:
①抄袭网页说明、产品图片及产品资料(萌萌哒的微雪体,和他们的垃圾风格搭吗?他们抄的也是旧版产品,旧版资料吧?)
②采用劣质材料,裁减配置(LCD支撑铜柱、 包装盒、CE认证、ROHS认证,这些逼格玩法没有跟上吧?)
③不重视产品质量,没能力应对售后(买到白屏的小白,我们也帮不到你;抄来的作业,你还奢望他懂?)
④更新速度慢几拍,甚至无法再更新(如7inch HDMI LCD已支持WINDOWS,山寨依然不支持;我们将加强加密,山寨可能永远无法破解。)


认准微雪正品,我们在配置、外观方面有以下特点: 使用微雪正品,我们在服务方面有以下优势:

产品图片

产品认证





主要参数

类型 TFT
接口 SPI
触摸面板控制芯片 XPT2046
色阶指数 65536色
背光 LED
分辨率 320×480 (Pixel)
尺寸比例 8:5
功耗 TBD
背光电流 TBD
工作温度(℃) TBD

接口定义

引脚号 标识 描述
1、17 3.3V 电源正(3.3V电源输入)
2、4 5V 电源正(5V电源输入)
3、5、7、8、10、12、13、15、16 NC NC
6、9、14、20、25 GND 电源地
11 TP_IRQ 触摸面板中断,检测到触摸面板有按下则为低电平
18 LCD_RS 指令/数据 寄存器选择
19 LCD_SI / TP_SI LCD显示/ 触摸面板的SPI数据输入
21 TP_SO 触摸面板的SPI数据输出
22 RST 复位
23 LCD_SCK / TP_SCK LCD显示/ 触摸面板的SPI时钟信号
24 LCD_CS LCD片选信号,低电平选择LCD
26 TP_CS 触摸面板片选信号,低电平选择触摸面板

产品资料

资料包括:

  • 用户手册
  • 配套镜像
  • 驱动文件
  • 开发软件
  • 开发资料

下载路径: www.waveshare.net/wiki/4inch_RPi_LCD_(A)

常见问题

1、使用树莓派官方提供的镜像,无法正常使用LCD,是什么原因?
这是由于没有安装我们提供的驱动文件,具体请查看用户手册相关介绍。
建议先使用我们提供的镜像,测试通过后,在自行安装驱动程序。

2、使用waveshare提供的树莓派镜像,无法正常使用LCD,怎么处理?
 •  确定硬件连接无误且接触良好。
 •  确定TF卡烧写正常。
    树莓派正常启动时PWR灯常亮,ACT灯闪烁。如果发现两灯都常亮则可能是TF卡烧写镜像不成功或TF卡与树莓派接触不良

推荐使用5V 3A电源适配器对树莓派进行供电。 如使用PC机的USB接口对树莓派供电,可能由于供电不足导致树莓派无法正常启动。

更多FAQ,请查看: www.waveshare.net/wiki/4inch_RPi_LCD_(A)#FAQ

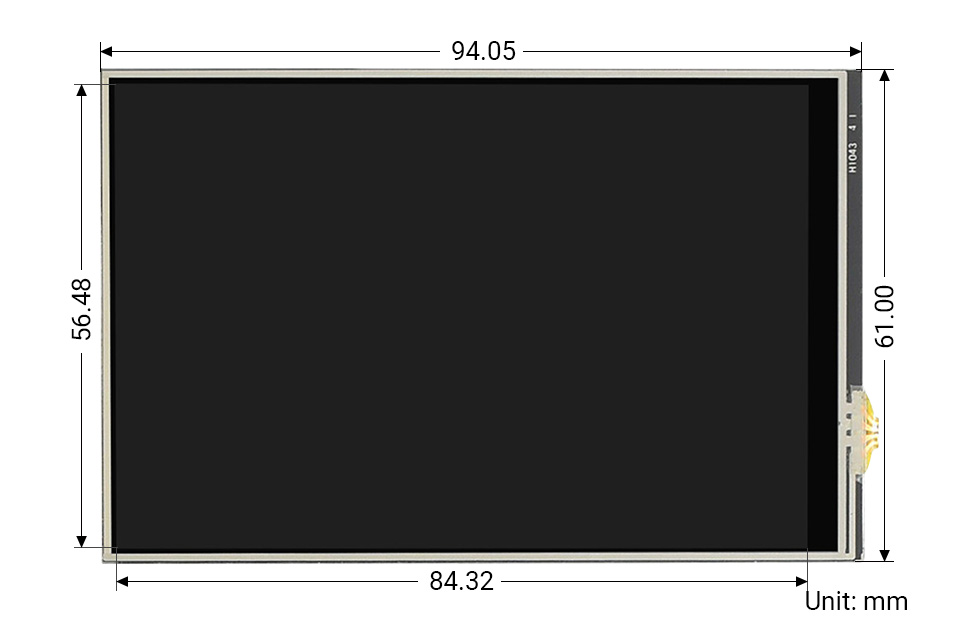

外形尺寸

配置清单

  1. 4inch RPi LCD (A) × 1
  2. 电阻屏触摸笔 × 1
  3. RPi铜柱包(2PCS套) × 1
  4. 快速入门手册 × 1
