树莓派5寸电阻触摸屏 (带黑白外壳) - 800x480分辨率

主要参数
型号 5inch HDMI LCD (带黑白外壳)
SKU 11184 库存
规格   品牌 Waveshare
备注 显示器 - 树莓派5寸电阻屏 (带黑白外壳)
价格表
对应数量 @ 1PCS @ 20PCS @ 100PCS @ 1KPCS
税前 198 180 168 -
含5%普税 207.9 189 176.4 -
含13%增税 223.74 203.4 189.84 -
版权所有,侵权必究。未经许可,不得用于商业用途。

大才盘盘

【自我介绍】
想玩一体机?连mini PC都不放过?
好吧,我备好5寸显示屏和外壳支架,你备好树莓派,让我们一起装逼一起飞。

【显示屏】

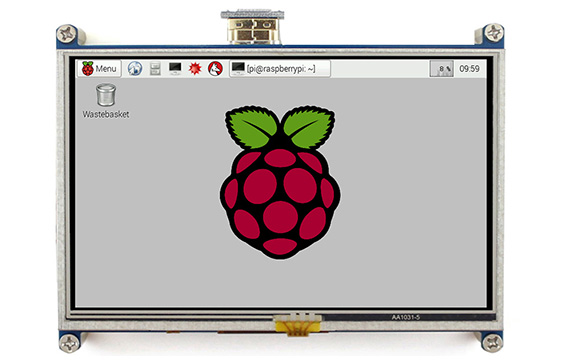

采用5inch HDMI LCD

  • 显示屏:5寸,800×480分辨率
  • 触摸屏:电阻触摸
  • 显示接口:HDMI
  • 触摸接口:SPI
  • 兼容并可直接插入任何版本树莓派(树莓派1代B型与树莓派Zero需另配HDMI连接线)
  • 提供驱动(支持Raspbian / Ubuntu / Kali和Retropie系统)
  • 仅用于显示,不占用任何I/O资源(使用触摸功能,占用I/O)
  • 支持背光控制,更省电
  • 沉金工艺,精雕细琢
  • 通过CE、ROHS认证
V2版 新特性:
  • 改进背光驱动方案,功耗更低(V1版功耗偏大)
  • 改进螺丝锁定方式,更科学、更可靠(V1版螺丝安装在夹层间,脱落后重新安装,工作量很大)
  • 改进PCB丝印,标注LCD占用引脚(V1版不够直观)
注意:不少山寨厂商抄袭的是旧版V1版

【外壳支架】
采用5寸屏黑白外壳
  • 采用优质的黑白亚克力材料
  • 2种倾斜角度选择:45° 60°
  • 预留外接板卡孔位,支持Raspberry Pi A+/B+/2B/3B/3A+/3B+

打击盗版声明

敬告:本产品已获相关专利,仿造必追究其法律责任!

市面上存在不少抄袭微雪产品的不法商户,这些不法商户的一般特点是:
①抄袭网页说明、产品图片及产品资料(萌萌哒的微雪体,和他们的垃圾风格搭吗?他们抄的也是旧版产品,旧版资料吧?)
②采用劣质材料,裁减配置(LCD支撑铜柱、包装盒、CE认证、ROHS认证,这些逼格玩法没有跟上吧?)
③不重视产品质量,没能力应对售后(买到白屏的小白,我们也帮不到你;抄来的作业,你还奢望他懂?)
④更新速度慢几拍,甚至无法再更新(如7inch HDMI LCD已支持WINDOWS,山寨依然不支持;我们将加强加密,山寨可能永远无法破解。)


认准微雪正品,我们在配置、外观方面有以下特点: 使用微雪正品,我们在服务方面有以下优势:
  • 不断更新的线上资料(wiki
  • 资源丰富的线上课堂(study
  • 靠谱的售后服务方式(电话/email/QQ

美图秀秀

RPi B+/2B
RPi B+/2BRPi B+/2B RPi B+/2B RPi B+/2B
图片仅供展示用,配送以配置清单为准,树莓派需另行购买。
出厂默认不预装外壳支架,以方便包装运输,自行组装请参考5寸屏黑白外壳组装教程。

产品选型

型号 分辨率 显示
接口
适用
产品
尺寸
(mm)
触屏
类型
钢化
玻璃
面板
屏幕
类型

支持
主流
游戏
主机
用户体验
 GPIO显示屏
2.8inch RPi LCD (A) 320×240 SPI 仅Pi 同Pi 3B+ 电阻 × TFT × × ★☆
3.2inch RPi LCD (C) 320×240 高速SPI 仅Pi 同Pi 3B+ 电阻 × TFT × × ★★
3.5inch RPi LCD (B) 480×320 SPI 仅Pi 同Pi 3B+ 电阻 × IPS × × ★★☆
3.5inch RPi LCD (C) 480×320 高速SPI 仅Pi 同Pi 3B+ 电阻 × TFT × × ★★★
4inch RPi LCD (C) 480×320 高速SPI 仅Pi 96 × 61 电阻 × TFT × × ★★★
 HDMI / Type-C显示屏
3.5inch HDMI LCD 480×320 HDMI 仅Pi 同Pi 3B+ 电阻 × IPS ★★★☆
4inch HDMI LCD (H) 480×800 HDMI 仅Pi 99 × 58 电阻 × IPS × ★★★★
4.3inch HDMI LCD (B) 800×480 HDMI 不仅Pi 106 × 68 电容 × IPS ★★★★☆
5inch HDMI LCD 800×480 HDMI 仅Pi 121 × 78 电阻 × TFT × × ★★★★
5inch HDMI LCD (B) 800×480 HDMI 不仅Pi 121 × 76 电阻 × TFT × × ★★★★☆
5inch HDMI LCD (G) 800×480 HDMI 不仅Pi 121 × 76 电阻 × TFT ★★★★☆
5inch HDMI LCD (H) 800×480 HDMI 不仅Pi 121 × 76 电容 TFT ★★★★☆
5.5inch HDMI AMOLED 1080×1920 HDMI 不仅Pi 140 × 75 电容 AMOLED × ★★★★★
7inch HDMI LCD 1024×600 HDMI 仅Pi 165 × 107 电阻 × IPS × × ★★★★
7inch HDMI LCD (B) 800×480 HDMI 不仅Pi 165 × 107 电容 × TFT × × ★★★★☆
7inch HDMI LCD (C) 1024×600 HDMI 不仅Pi 165 × 107 电容 × IPS × × ★★★★★
7inch HDMI LCD (H) 1024×600 HDMI 不仅Pi 165 × 107 电容 IPS ★★★★★
10.1inch HDMI LCD 1024×600 HDMI 仅Pi 235 × 144 电阻 × TFT × × ★★★★
10.1inch HDMI LCD (B) 1280×800 HDMI 不仅Pi 274 × 187 电容 IPS × × ★★★★★
10.1inch HDMI LCD (H) 1024×600 HDMI 不仅Pi 257 × 162 电容 × TFT × ★★★★☆
11.6inch HDMI LCD (H) 1920×1080 HDMI 不仅Pi 285 × 182 电容 IPS ★★★★★
13.3inch HDMI LCD (H) V2 1920×1080 HDMI 不仅Pi 330 × 208 电容 IPS ★★★★★
15.6inch HDMI LCD (H) 1920×1080 HDMI 不仅Pi 387 × 232 电容 IPS ★★★★★
15.6inch HDMI LCD (C) 1920×1080 HDMI / Type-C 不仅Pi 373 × 238 电容 IPS ★★★★★

【说明】
1、Pi指Raspberry Pi; Pi 3B+指Raspberry Pi 3 Model B+
2、如果想获得更好的播放视频体验,建议选用HDMI / Type-C显示屏
3、钢化玻璃面板“※”:7inch HDMI LCD (H) (带外壳) 采用钢化玻璃电容触摸面板,7inch HDMI LCD (H)采用普通的电容触摸面板。

还不清楚你要哪个?快点开我们的合照,看下吧!

产品资料

资料包括:

  • 用户手册
  • 配套镜像
  • 开发软件
  • 开发资料

下载路径: www.waveshare.net/wiki/5inch_HDMI_LCD

常见问题

在树莓派上,怎么使用该显示屏?
 •  下载最新版本的镜像(RaspbianUbuntuKaliRetropie)。
 •  将镜像烧到TF卡,打开TF卡根目录的config.txt文件。
 •  修改config.txt文件,在config.txt最后加入以下代码:

max_usb_current=1
hdmi_group=2
hdmi_mode=87
hdmi_cvt 800 480 60 6 0 0 0
hdmi_drive=1
 •  将TF卡插入树莓派上,给树莓派上电。
 •  登录树莓派的终端(可将键盘接入树莓派进行操作或用ssh远程登录)。
 •  先通过网络下载相关驱动代码,在执行相应的安装命令,在整个过程需确保可正常联网
git clone https://github.com/waveshare/LCD-show.git
cd LCD-show/
sudo ./LCD5-show
 •  重启后即可正常使用。

更多FAQ,请查看:www.waveshare.net/wiki/5inch_HDMI_LCD#FAQ

配置清单

  1. 5inch HDMI LCD× 1
  2. HDMI连接器 × 1
  3. 电阻屏触摸笔 × 1
  4. RPi铜柱包(4PCS套) × 1
  5. 5寸屏黑白外壳 × 1
  6. 螺丝包× 1
  7. 快速入门手册 × 1
1
2
3
4
5+6
7

保修信息

保修3个月。
