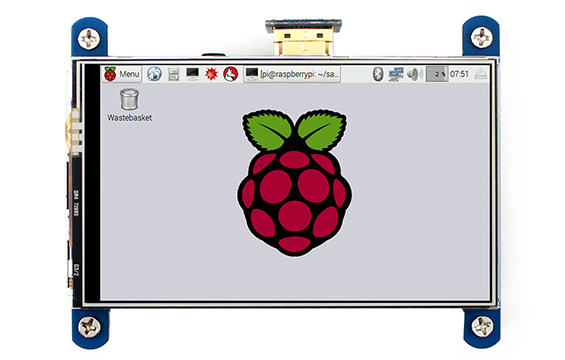

树莓派4寸IPS电阻触摸屏 - 480×800分辨率

主要参数
型号 4inch HDMI LCD
SKU 12030 库存
规格   品牌 Waveshare
备注 显示器 - 树莓派4寸电阻屏 IPS屏
价格表
对应数量 @ 1PCS @ 20PCS @ 100PCS @ 1KPCS
税前 188 178 169 -
含5%普税 197.4 186.9 177.45 -
含16%增税 218.08 206.48 196.04 -
版权所有,侵权必究。未经许可,不得用于商业用途。

大才盘盘

【自我介绍】
我是专为树莓派打造的4寸HDMI显示屏,480×800高清分辨率,带电阻触摸屏。IPS屏的我,侧方位也能被看清楚,所谓霸气侧漏。
如果你需要HDMI显示器,渴望改变世界,没有人能阻止你。

【我的特点】
  • 硬件分辨率为480×800
  • 电阻式触摸控制
  • 兼容并可直接插入任何版本树莓派(树莓派1代B型与树莓派Zero需另配HDMI连接线)
  • 提供驱动(支持Raspbian / Ubuntu / Kali和Retropie系统)
  • 可作为计算机显示器,无触摸功能(接入计算机须另配HDMI线)
  • 仅用于显示,不占用任何I/O资源(使用触摸功能,占用I/O)
  • 支持背光控制,更省电

美图秀秀

产品认证





产品选型

型号 分辨率 显示
接口
触摸
接口
适用
产品
尺寸
(mm)
触屏
类型
钢化
玻璃
面板
屏幕
类型

支持
主流
游戏
主机
用户体验
2.8inch RPi LCD (A) 320×240 SPI SPI 仅Pi 同Pi 3B+ 电阻 × TFT × × ★☆
3.2inch RPi LCD (C) 320×240 高速SPI SPI 仅Pi 同Pi 3B+ 电阻 × TFT × × ★★★
3.5inch RPi LCD (B) 480×320 SPI SPI 仅Pi 同Pi 3B+ 电阻 × IPS × × ★★★
3.5inch RPi LCD (C) 480×320 高速SPI SPI 仅Pi 同Pi 3B+ 电阻 × TFT × × ★★★
3.5inch HDMI LCD 480×320 HDMI SPI 仅Pi 同Pi 3B+ 电阻 × IPS ★★★★
4inch RPi LCD (C) 480×320 高速SPI SPI 仅Pi 96 × 61 电阻 × IPS × × ★★★★
4inch HDMI LCD 480×800 HDMI SPI 仅Pi 99 × 58 电阻 × IPS × × ★★★★
4.3inch HDMI LCD (B) 800×480 HDMI USB 不仅Pi 106 × 68 电容 × IPS ★★★★☆
5inch HDMI LCD 800×480 HDMI SPI 仅Pi 121 × 78 电阻 × TFT × × ★★★★
5inch HDMI LCD (B) 800×480 HDMI USB 不仅Pi 121 × 76 电阻 × TFT × × ★★★★☆
5inch HDMI LCD (G) 800×480 HDMI USB 不仅Pi 121 × 76 电阻 × TFT ★★★★☆
5inch HDMI LCD (H) 800×480 HDMI USB 不仅Pi 121 × 76 电容 TFT ★★★★☆
5.5inch HDMI AMOLED 1920×1080 HDMI USB 不仅Pi 140 × 75 电容 AMOLED × ★★★★★
7inch HDMI LCD 1024×600 HDMI SPI 仅Pi 165 × 107 电阻 × TFT × × ★★★★
7inch HDMI LCD (B) 800×480 HDMI USB 不仅Pi 165 × 107 电容 × TFT × × ★★★★☆
7inch HDMI LCD (C) 1024×600 HDMI USB 不仅Pi 165 × 107 电容 × IPS × × ★★★★★
7inch HDMI LCD (H) 1024×600 HDMI USB 不仅Pi 165 × 107 电容 IPS ★★★★★
10.1inch HDMI LCD 1024×600 HDMI SPI 仅Pi 235 × 144 电阻 × TFT × × ★★★★
10.1inch HDMI LCD (B) 1280×800 HDMI USB 不仅Pi 274 × 187 电容 IPS × × ★★★★★
10.1inch HDMI LCD (H) 1024×600 HDMI USB 不仅Pi 257 × 162 电容 × TFT × ★★★★☆
11.6inch HDMI LCD (H) 1920×1080 HDMI USB 不仅Pi 285 × 182 电容 IPS ★★★★★
13.3inch HDMI LCD (H) 1920×1080 HDMI USB 不仅Pi 330 × 208 电容 IPS ★★★★★
【说明】
1、Pi指Raspberry Pi; Pi 3B+指Raspberry Pi 3 Model B+
2、如果想获得更好的播放视频体验,建议选用HDMI显示接口的LCD
3、钢化玻璃面板“※”:7inch HDMI LCD (H) (带外壳) 采用钢化玻璃电容触摸面板,7inch HDMI LCD (H)采用普通的电容触摸面板。

还不清楚你要哪个?快点开我们的合照,看下吧!

接口定义

引脚号 标识 描述
1、17 3.3V 电源正(3.3V电源输入)
2、4 5V 电源正(5V电源输入)
3、5、7、8、10、11、12、13、15、16、18、24 NC NC
6、9、14、20、25 GND 电源地
19 TP_SI 触摸面板的SPI数据输入
21 TP_SO 触摸面板的SPI数据输出
22 TP_IRQ 触摸面板中断,检测到触摸面板有按下则为低电平
23 TP_SCK 触摸面板的SPI时钟信号
26 TP_CS 触摸面板片选信号,低电平选择触摸面板

产品资料

资料包括:

  • 用户手册
  • 配套镜像
  • 开发软件
  • 开发资料

下载路径: www.waveshare.net/wiki/4inch_HDMI_LCD

常见问题

1、使用树莓派官方提供的镜像,无法正常使用LCD,是什么原因?
这是由于没有安装我们提供的驱动文件,具体请查看用户手册相关介绍。
建议先使用我们提供的镜像,测试通过后,在自行安装驱动程序。

2、使用waveshare提供的树莓派镜像,无法正常使用LCD,怎么处理?
 •  确定硬件连接无误且接触良好。
 •  确定TF卡烧写正常。
    树莓派正常启动时PWR灯常亮,ACT灯闪烁。如果发现两灯都常亮则可能是TF卡烧写镜像不成功或TF卡与树莓派接触不良

推荐使用5V 3A电源适配器对树莓派进行供电。 如使用PC机的USB接口对树莓派供电,可能由于供电不足导致树莓派无法正常启动。

更多FAQ,请查看:www.waveshare.net/wiki/4inch_HDMI_LCD#FAQ

外形尺寸

配置清单

  1. 4inch HDMI LCD× 1
  2. HDMI连接器 × 1
  3. 电阻屏触摸笔 × 1
  4. RPi铜柱包(4PCS套) × 1
  5. 快速入门手册 × 1
1
2
3
4
5

保修信息

保修3个月。
