5.5寸AMOLED竖屏 - 1080×1920分辨率

主要参数
型号 5.5inch HDMI AMOLED
SKU 16103 库存
规格   品牌 Waveshare
价格表
数量 1+ 10+ 50+ 100+
含普票 ¥ 528 ¥ 510.35 ¥ 501.53 ¥ 498
含13%增票 ¥ 568.23 ¥ 549.23 ¥ 539.74 ¥ 535.94
版权所有,侵权必究。未经许可,不得用于商业用途。

大才盘盘

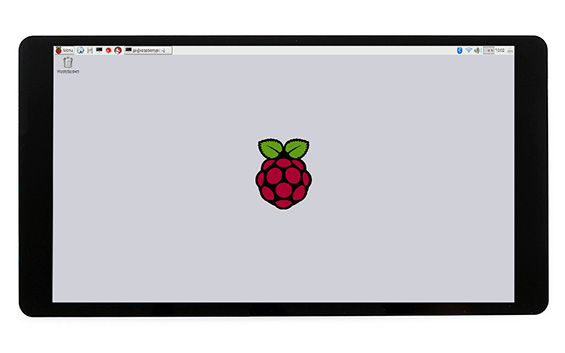

本产品默认是竖屏显示,分辨率(H×V)是1080×1920。可以通过修改软件设置,进行横屏显示。

【简要描述】

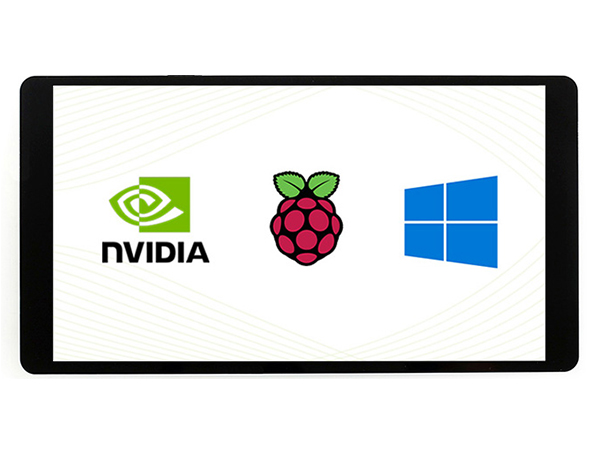

我是5.5寸HDMI AMOLED显示屏,1080×1920分辨率,带电容触摸。
我相比LCD,具有高对比度、广色域、宽广视角等特点,带给你更逼真、细腻、立体的视觉体验。

【设备支持】
  • Raspberry Pi:
    • 支持Raspbian,五点触控,免驱
    • 支持Ubuntu / Kali / WIN10 IoT,单点触控,免驱
    • 支持Retropie,免驱
  • Jetson Nano:支持Ubuntu,单点触控,免驱
  • 计算机:支持Windows 10 / 8.1 / 8 / 7,五点触控,免驱
【规格参数】
  • 显示
    • 尺寸:5.5寸
    • 接口:HDMI
    • 分辨率:1080×1920
    • 面板:AMOLED
    • 特点:高对比度、广色域、广视角
  • 触摸
    • 类型:电容
    • 接口:USB
    • 面板:钢化玻璃面板,硬度达6H
    • 触控点数:5(硬件)
  • 音频
    • 接口:3.5mm耳机接口(仅输出)
  • 其他
    • 背面有M2.5螺丝孔,方便嵌入到各种产品中

美图秀秀

注意:本产品不包括示意图中的树莓派,如有需要,请另行购买。

产品选型

型号 分辨率 显示
接口
适用
产品
尺寸
(mm)
触屏
类型
钢化
玻璃
面板
屏幕
类型

支持
主流
游戏
主机
用户体验
 GPIO显示屏
2.8inch RPi LCD (A) 320×240 SPI 仅Pi 同Pi 4B 电阻 × TFT × × ★☆
3.2inch RPi LCD (C) 320×240 高速SPI 仅Pi 同Pi 4B 电阻 × TFT × × ★★
3.5inch RPi LCD (B) 480×320 SPI 仅Pi 同Pi 4B 电阻 × IPS × × ★★☆
3.5inch RPi LCD (C) 480×320 高速SPI 仅Pi 同Pi 4B 电阻 × TFT × × ★★★
4inch RPi LCD (C) 480×320 高速SPI 仅Pi 96 × 61 电阻 × TFT × × ★★★
 HDMI / Type-C显示屏
3.5inch HDMI LCD 480×320 HDMI 仅Pi 同Pi 4B 电阻 × IPS ★★★☆
4inch HDMI LCD (H) 480×800 HDMI 仅Pi 99 × 58 电阻 × IPS × ★★★★
4.3inch HDMI LCD (B) 800×480 HDMI 不仅Pi 106 × 68 电容 × IPS ★★★★☆
5inch HDMI LCD 800×480 HDMI 仅Pi 121 × 78 电阻 × TFT × × ★★★★
5inch HDMI LCD (B) 800×480 HDMI 不仅Pi 121 × 76 电阻 × TFT × × ★★★★☆
5inch HDMI LCD (G) 800×480 HDMI 不仅Pi 121 × 76 电阻 × TFT ★★★★☆
5inch HDMI LCD (H) 800×480 HDMI 不仅Pi 121 × 76 电容 TFT ★★★★☆
5.5inch HDMI AMOLED 1080×1920 HDMI 不仅Pi 140 × 75 电容 AMOLED × ★★★★★
7inch HDMI LCD 1024×600 HDMI 仅Pi 165 × 107 电阻 × IPS × × ★★★★
7inch HDMI LCD (B) 800×480 HDMI 不仅Pi 165 × 107 电容 × TFT × × ★★★★☆
7inch HDMI LCD (C) 1024×600 HDMI 不仅Pi 165 × 107 电容 × IPS × × ★★★★★
7inch HDMI LCD (H) 1024×600 HDMI 不仅Pi 165 × 107 电容 IPS ★★★★★
10.1inch HDMI LCD 1024×600 HDMI 仅Pi 235 × 144 电阻 × TFT × × ★★★★
10.1inch HDMI LCD (B) 1280×800 HDMI 不仅Pi 274 × 187 电容 IPS × × ★★★★★
10.1inch HDMI LCD (H) 1024×600 HDMI 不仅Pi 257 × 162 电容 × TFT × ★★★★☆
11.6inch HDMI LCD (H) 1920×1080 HDMI 不仅Pi 285 × 182 电容 IPS ★★★★★
13.3inch HDMI LCD (H) V2 1920×1080 HDMI 不仅Pi 330 × 208 电容 IPS ★★★★★
15.6inch HDMI LCD (H) 1920×1080 HDMI 不仅Pi 387 × 232 电容 IPS ★★★★★
15.6inch FHD Monitor 1920×1080 HDMI / Type-C 不仅Pi 373 × 238 电容 IPS ★★★★★

【说明】
1、Pi指Raspberry Pi; Pi 4B指Raspberry Pi 4 Model B
2、如果想获得更好的播放视频体验,建议选用HDMI / Type-C显示屏
3、钢化玻璃面板“※”:7inch HDMI LCD (H) (带外壳) 采用钢化玻璃电容触摸面板,7inch HDMI LCD (H)采用普通的电容触摸面板。

还不清楚你要哪个?快点开我们的合照,看下吧!

产品资料

资料包括:

  • 用户手册
  • 配套镜像
  • 开发软件
  • 开发资料

下载路径: www.waveshare.net/wiki/5.5inch_HDMI_AMOLED

常见问题

在树莓派上,怎么使用该显示屏?
 •  下载最新版本的镜像(RaspbianUbuntuKaliRetropieWIN10 IoT)。
 •  将镜像烧到TF卡,打开TF卡根目录的config.txt文件。
 •  修改config.txt文件,在config.txt最后加入以下代码:

max_framebuffer_height=1920
max_usb_current=1
config_hdmi_boost=10
hdmi_group=2
hdmi_force_hotplug=1
hdmi_mode=87
hdmi_timings=1080 1 26 4 50 1920 1 8 2 6 0 0 0 60 0 135580000 3
 •  将TF卡插入树莓派上,给树莓派上电即可。

显示屏连接到PC机上,无法正常显示,怎么解决?
 •  确定PC机的HDMI接口可以正常输出视频信号。
 •  PC机只连接该显示屏作为显示设备,不连接其它的显示器。
 •  先接供电线再接HDMI线。
 •  有些PC机还需要重启才能正常显示。

注意:必须使用windows系统。

更多FAQ,请查看:www.waveshare.net/wiki/5.5inch_HDMI_AMOLED#FAQ

外形尺寸

配置清单

  1. 5.5inch HDMI AMOLED × 1
  2. HDMI连接线 × 1
  3. USB线 type A公口 转 micro公口 × 1
  4. HDMI转接头B型 × 1
  5. USB转接头B型 × 1
  6. 铜柱包 × 1
1
2
3
4
5
6

保修信息

保修3个月。
