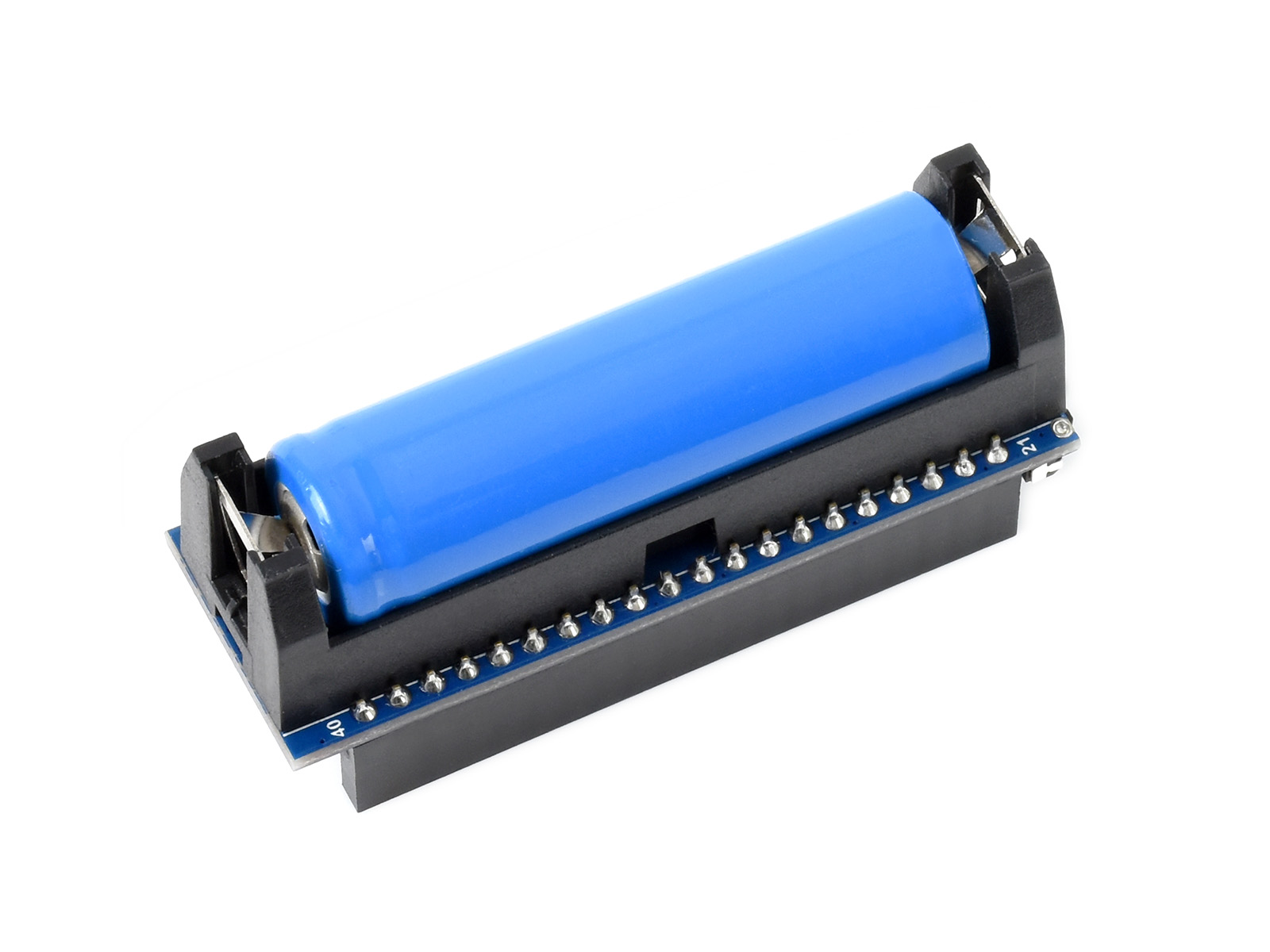

树莓派Pico UPS不间断电源扩展板 800mAh锂电池

防过充、防过放、防过流、防短路和防反接
价格
原价
型号
Pico-UPS-A
SKU
19632
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

800mAh锂电池 600mAh锂电池
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

Pico 不间断电源(UPS)扩展板

支持同时充电和放电,可通过 I2C 接口监测电池工作状态

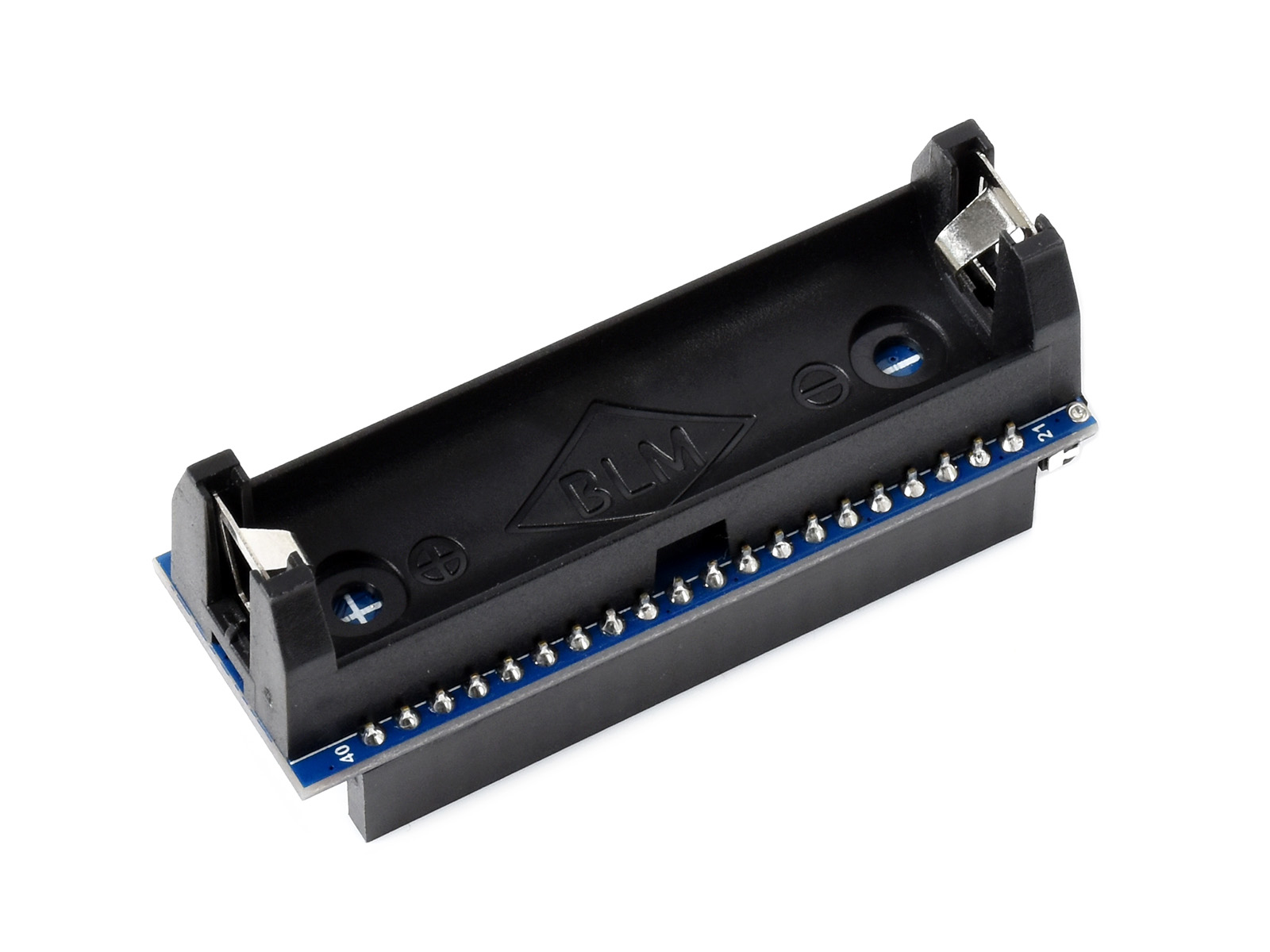

UPS扩展板主图

产品特性

Pico-UPS-A 是专为 Raspberry Pi Pico 设计的不间断电源 (UPS) 扩展板,板载带路径管理的开关型锂电池充电芯片和电压电流监测芯片,可通过 I2C 接口监测电池工作状态。

  • 板载 Raspberry Pi Pico 接口,适用于 Raspberry Pi Pico 系列主板
  • 板载锂电池充电芯片,支持动态路径管理,供电更稳定
  • 可通过 I2C 接口通信,测量电池电压、电流、功率和剩余电量等参数,实时检测模块工作状态
  • 板载电池保护电路,防过充、防过放、防过流、防短路和防反接,均衡充电,工作稳定更安全
  • 板载充电指示灯,电源指示灯,电池反接警示灯,方便查看电池是否接反
  • 提供完善的配套资料手册 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程序)

产品参数

充电电源 5V
控制接口 I2C
电池规格 800mAh 14500 锂电池
产品尺寸 60 × 21mm

基于树莓派 Pico 接口设计

适用于 Raspberry Pi Pico 系统主板,焊接排母,可直接连接到 Pico 主板

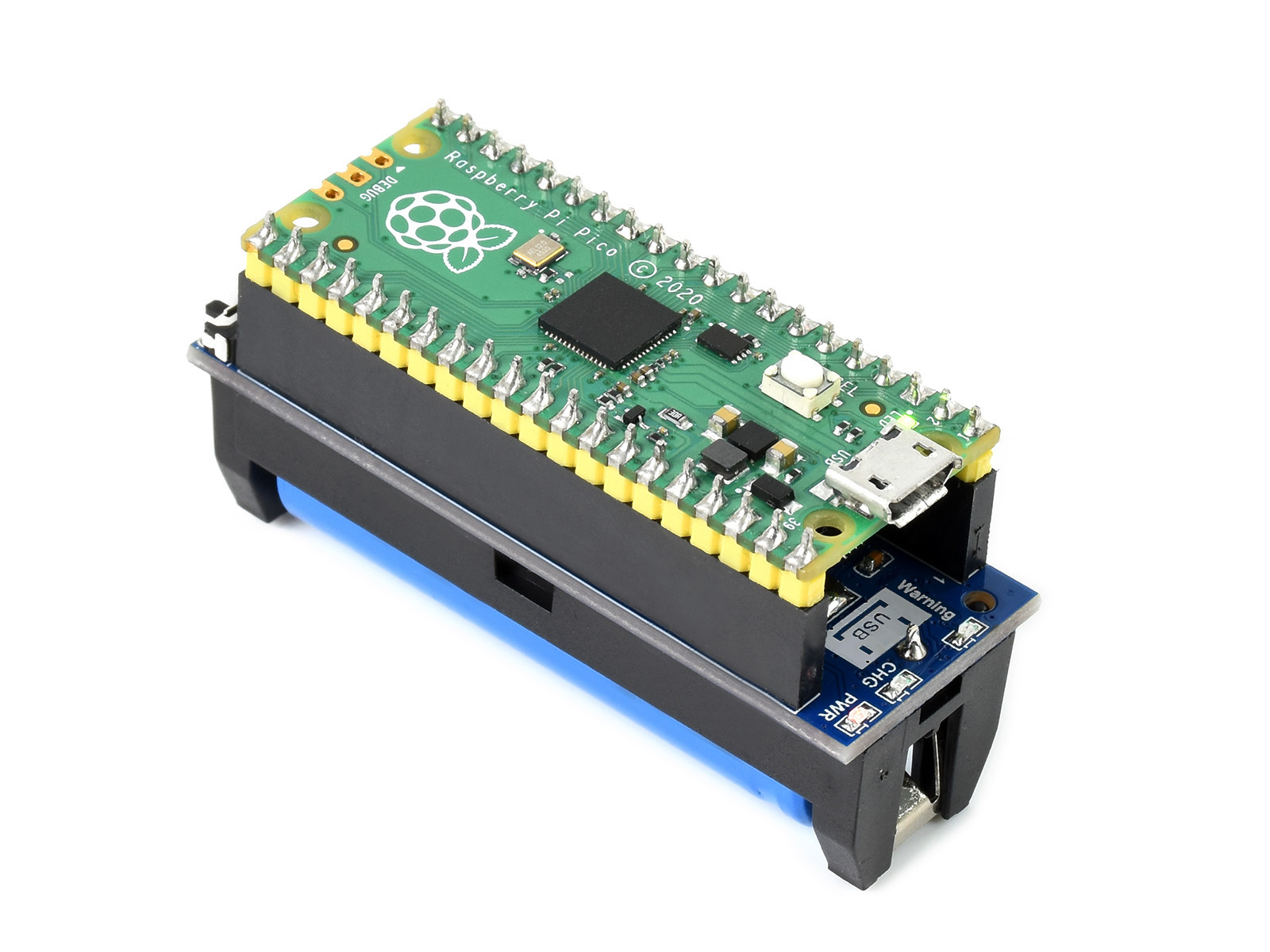

UPS扩展板基于树莓派 Pico 接口设计

本产品不含 Raspberry Pi Pico,如有需要,请另行购买

资源简介

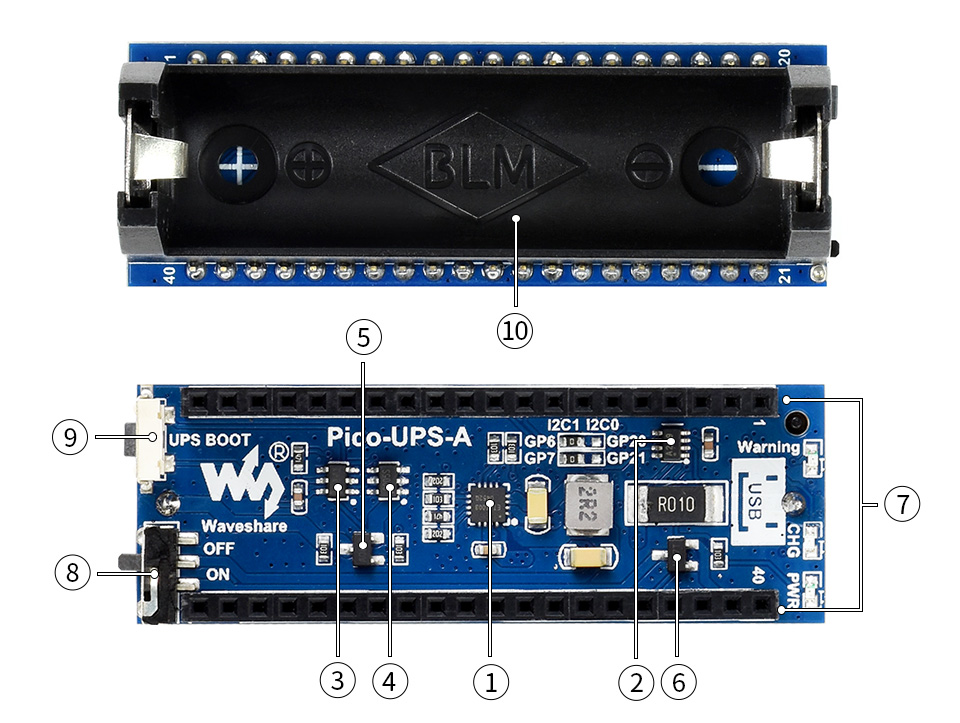

UPS扩展板资源简介

器件简介

  1. ETA6003

    充电芯片

  2. INA219

    电压电流监测芯片

  3. S8261

    锂电池保护芯片

  4. FS8205

    锂电池保护 MOS 管

  5. AO3400

    防反接 MOS 管

  6. SI2305

    防电流倒灌 MOS 管

接口简介

  1. Raspberry Pi Pico 接口

    可接入 Raspberry Pi Pico 主板

  2. 电源开关

  3. 激活按键

    更换电池后激活保护电路

  4. 14500 电池座

接口定义

UPS扩展板接口定义

产品尺寸

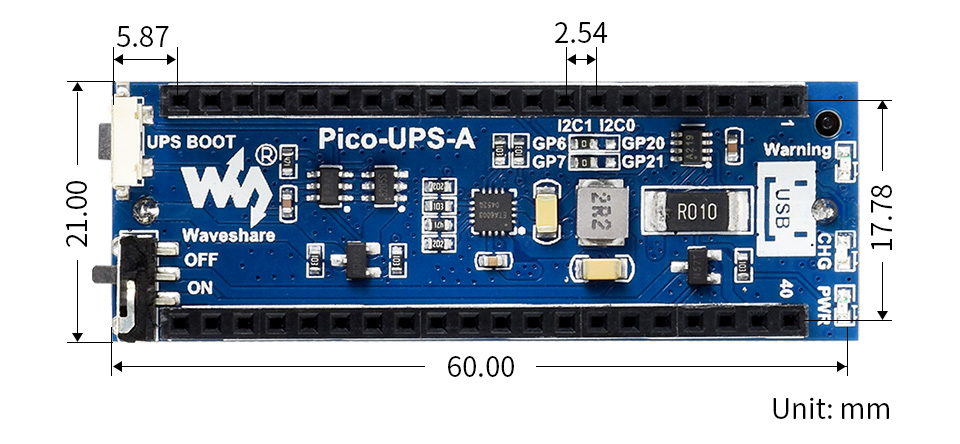

UPS扩展板产品尺寸

产品选型

产品型号 适用设备 电池 特性
Pico-UPS-A
Pico-UPS-A
树莓派 Pico 800mAh 14500 锂电池 排座供电
Pico-UPS-B
Pico-UPS-B
600mAH 聚合物锂电池 排座供电
UPS HAT (C)
UPS HAT (C)
树莓派 Zero 1000mAh 803040 聚合物电池 弹簧顶针供电
Li-ion Battery HAT
Li-ion Battery HAT
800mAh 14500 锂电池 不支持 UPS
UPS HAT (B)
UPS HAT (B)
树莓派 5/4B/3B+ 2600mAh 18650 锂电池 × 2 (串联),
5A 输出,8.4V 充电电源
弹簧顶针供电
UPS HAT (E)
UPS HAT (E)
5000mAh 21700 锂电池 × 4 (串联),
5V 6A 输出, 40W 双向快充( Type-C 接口)
弹簧顶针供电
UPS HAT
UPS HAT
树莓派 4B/3B+ 2600mAh 18650 锂电池 × 2 (串联),
2.5A 输出,8.4V 充电电源
排座供电
UPS HAT (D)
UPS HAT (D)
5000mAh 21700 锂电池 × 2 (并联),
2.5A 输出,5V 充电电源 (Type-C 接口)
弹簧顶针供电
Li-polymer Battery HAT
Li-polymer
Battery HAT
3000mAh 104060 聚合物电池,
2A 输出,5V 充电电源 (Type-C 接口)
排座供电,
不支持 UPS
UPS Power Module
UPS Power Module
Jetson Nano 2600mAh 18650 锂电池 × 4 (两并两串),
2.5A 输出,8.4V 充电电源
排线供电,
带显示屏
UPS Power Module (B)
UPS Power Module (B)
2600mAh 18650 锂电池 × 4 (两并两串),
5A 输出,8.4V 充电电源
弹簧顶针供电
UPS Module 3S
UPS Module 3S
板载 Type-C 接口的设备 2600mAh 18650 锂电池 × 3 (串联),
5V 5A 输出,12.6V 充电电源
通过线材引出各种接口
Pico-UPS-B
UPS Module Mini
CM4 工业扩展模块 350mAh 10440 锂电池 × 3 (并联),
5V 2.5A 输出,5V 充电电源
双排接口

Pico 教学视频

(更多视频,持续更新中……)

锂电池使用注意事项

  • 锂聚合物和锂离子电池很不稳定。如果充电或使用不当,可能会导致火灾,人身伤害和财产损失
  • 对电池组充电和放电时,电池极性切勿连接错误。请勿选用其他劣质的充电器或充电板对锂电池进行充电
  • 请勿使用旧电池,或混用旧电池和新电池,避免其他品牌的电池
  • 如需另购锂电池产品,须确保电池参数与锂电池扩展板兼容,推荐选择正规的电池厂家,并需要自行老化测试确保锂电池能够稳定安全工作
  • 锂电池具有循环寿命,请在达到使用寿命或在使用两年时(以先到者为准),用新电池更换旧电池
  • 请妥善放置电池类产品,远离易燃易爆类物品,远离儿童,避免因保管不慎,引发安全事故

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 示例程序
  • 数据手册
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. Pico-UPS-A × 1
  2. 14500 锂电池 × 1

保修服务


保修1年



免费保修


保修期内,正常使用下产生的质量问题,比如按键不灵、开关不响应、LED亮度不佳等。
注意:核心器件不属于免费保修范围(包括但不限于CPU、FLASH、 SDRAM 等芯片)。




收费保修


非正常使用情况下产生的质量问题,视损坏程度收取维修费,包括但不限于:
• 供错电压、磕碰、浸水、杂异物进入板内,导致功能损坏
• 用户自行拆卸或焊接零件,修改电路板,导致功能损坏
• 未按用户手册操作,比如供电状态下强行插拔等,导致功能损坏




特殊说明


若产品含有其他配件,配件的保修以其自身保修条款为准,包括但不限于:
• 比如开发板中包含LCD配件,那么,它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品,因国外返修费用高昂,无法保修

售后服务



• 售后服务仅限产品本身,不包括教导相关软件使用等(配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们:点击查看
