树莓派Zero不间断电源带电池UPS供电模块 支持边充边放

板载电池保护电路、I2C接口、板载5V稳压芯片
价格
原价
型号
UPS HAT (C)
SKU
19739
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

树莓派 Zero
不间断电源 UPS 模块

支持同时充电和放电,提供稳定 5V 电压输出
可通过 I2C 接口监测电池工作状态

UPS扩展板主图

产品特性

UPS HAT (C) 是专为 Raspberry Pi Zero 系列设计的不间断电源 (UPS) 扩展板,板载带路径管理的开关型锂电池充电芯片,升压芯片和电压电流监测芯片,可通过 I2C 接口监测电池工作状态。

  • 采用弹簧顶针接口设计,适用于 Raspberry Pi Zero 系列主板
  • 板载锂电池充电芯片,支持动态路径管理,供电更稳定
  • 板载升压芯片,可提供稳定 5V 电压输出
  • 可通过 I2C 接口通信,测量电池电压、电流、功率和剩余电量等参数,实时检测模块工作状态
  • 板载电池保护电路,防止过充、过放、过流和短路,工作稳定更安全
  • 板载充电指示灯,方便查看电池工作状态
  • 提供完善的配套资料手册

产品参数

输出电压 5V 充电电源 5V
控制接口 I2C 电池规格 803040 聚合物电池
1000mAh 3.7V
通孔直径 3.0mm 产品尺寸 65 × 30mm

支持同时充电和放电,不间断供电

接入外部电源,会同时给系统供电和锂电池充电
断开外部电源,会自动切换成锂电池供电,不会影响系统正常运行

UPS扩展板基于树莓派 Pico 接口设计

本产品不含 Raspberry Pi Zero1.3 寸 LCD 显示屏Micro SD 卡
如有需要,请另行购买

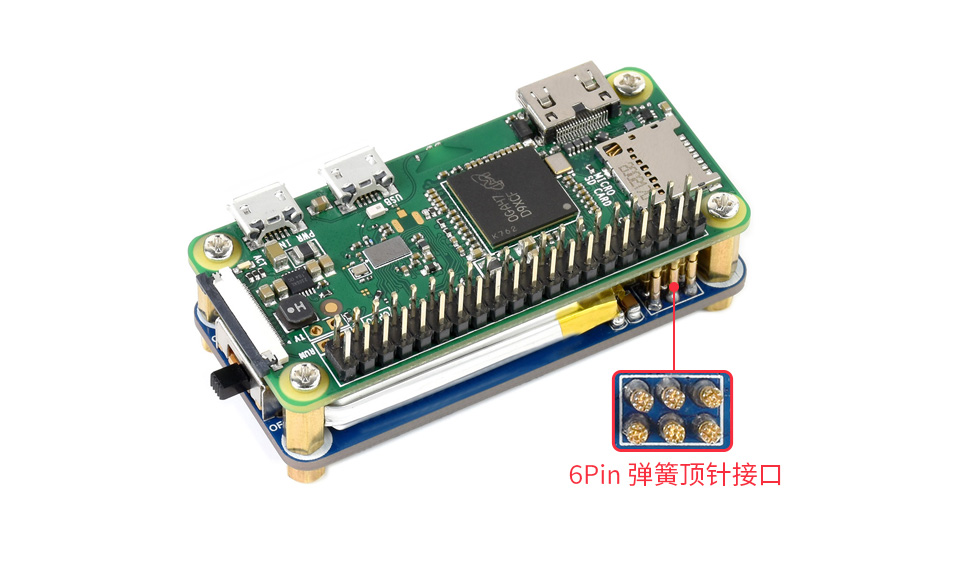

采用弹簧顶针接口设计

适用于 Raspberry Pi Zero 系列主板 (焊接排针)
不影响其他扩展板接入 Zero

UPS扩展板基于树莓派 Pico 接口设计

实时检测模块工作状态

可通过 I2C 接口通信,测量电池电压、电流、功率和剩余电量等参数
检测到电压过低时,可以使用程序控制树莓派,保存数据后再关机
避免树莓派突然断电而导致数据丢失

UPS扩展板基于树莓派 Pico 接口设计

资源简介

UPS扩展板资源简介
  1. ETA6003

    充电芯片

  2. TPS61088

    升压芯片

  3. INA219

    电压电流监测芯片

  4. S8261

    锂电池保护芯片

  5. FS8205

    锂电池保护 MOS 管

  1. 弹簧顶针

    方便连接树莓派 Zero

  2. USB 充电接口

    5V 充电电源

  3. 聚合物锂电池接口

    接 803040 聚合物电池

  4. 电源开关

  5. 充电指示灯

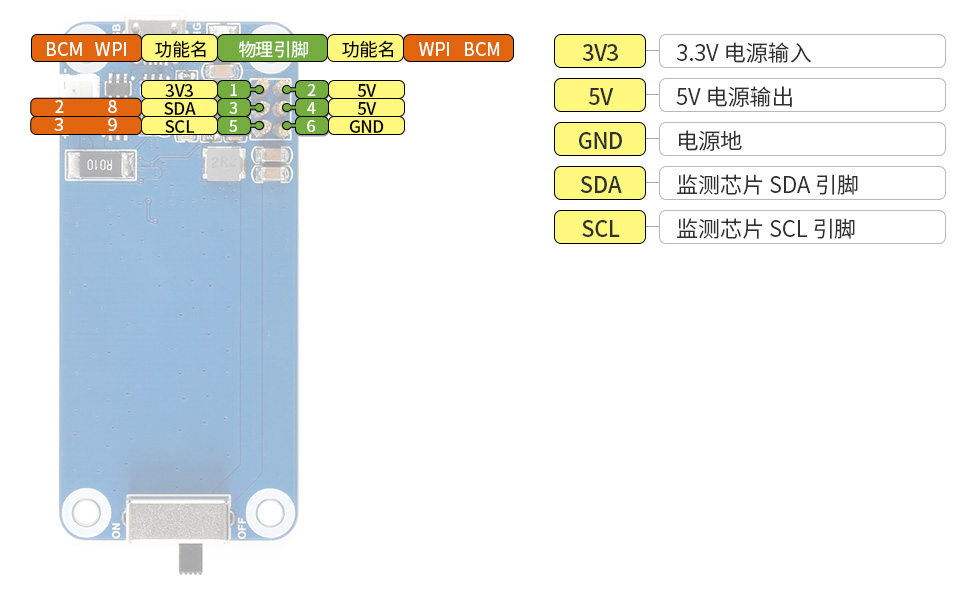

接口定义

UPS扩展板接口定义

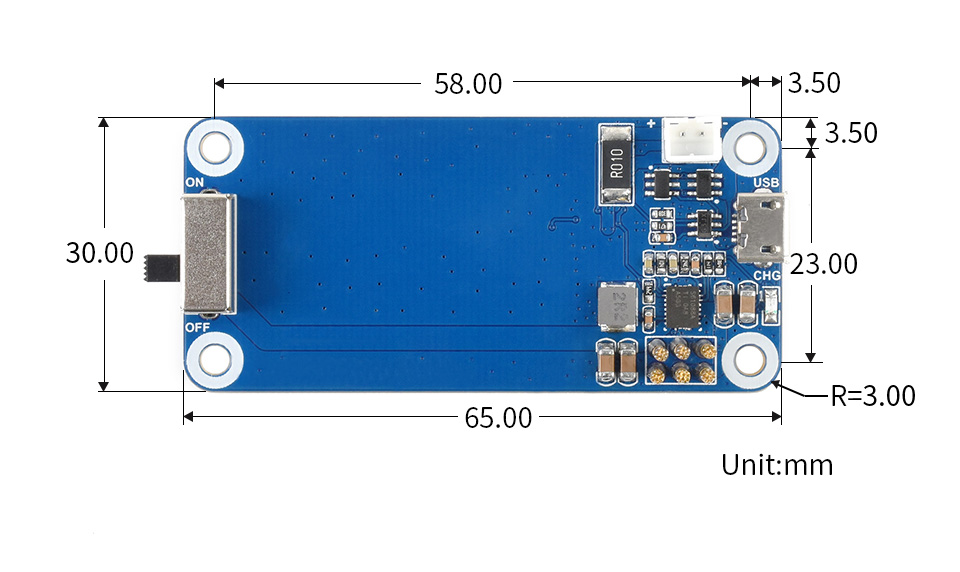

产品尺寸

UPS扩展板产品尺寸

产品选型

产品型号 适用设备 电池 特性
Pico-UPS-A
Pico-UPS-A
树莓派 Pico 800mAh 14500 锂电池 排座供电
Pico-UPS-B
Pico-UPS-B
600mAH 聚合物锂电池 排座供电
UPS HAT (C)
UPS HAT (C)
树莓派 Zero 1000mAh 803040 聚合物电池 弹簧顶针供电
Li-ion Battery HAT
Li-ion Battery HAT
800mAh 14500 锂电池 不支持 UPS
UPS HAT (B)
UPS HAT (B)
树莓派 5/4B/3B+ 2600mAh 18650 锂电池 × 2 (串联),
5A 输出,8.4V 充电电源
弹簧顶针供电
UPS HAT (E)
UPS HAT (E)
5000mAh 21700 锂电池 × 4 (串联),
5V 6A 输出, 40W 双向快充( Type-C 接口)
弹簧顶针供电
UPS HAT
UPS HAT
树莓派 4B/3B+ 2600mAh 18650 锂电池 × 2 (串联),
2.5A 输出,8.4V 充电电源
排座供电
UPS HAT (D)
UPS HAT (D)
5000mAh 21700 锂电池 × 2 (并联),
2.5A 输出,5V 充电电源 (Type-C 接口)
弹簧顶针供电
Li-polymer Battery HAT
Li-polymer
Battery HAT
3000mAh 104060 聚合物电池,
2A 输出,5V 充电电源 (Type-C 接口)
排座供电,
不支持 UPS
UPS Power Module
UPS Power Module
Jetson Nano 2600mAh 18650 锂电池 × 4 (两并两串),
2.5A 输出,8.4V 充电电源
排线供电,
带显示屏
UPS Power Module (B)
UPS Power Module (B)
2600mAh 18650 锂电池 × 4 (两并两串),
5A 输出,8.4V 充电电源
弹簧顶针供电
UPS Module 3S
UPS Module 3S
板载 Type-C 接口的设备 2600mAh 18650 锂电池 × 3 (串联),
5V 5A 输出,12.6V 充电电源
通过线材引出各种接口
Pico-UPS-B
UPS Module Mini
CM4 工业扩展模块 350mAh 10440 锂电池 × 3 (并联),
5V 2.5A 输出,5V 充电电源
双排接口
