树莓派不间断电源UPS模块 5000mAh大容量 弹簧顶针版 支持边充边放 稳定5V电压输出 带2节21700电池

动态路径管理,USB Type-C接口充电、Type-A接口输出,板载5V稳压芯片,实时检测电池状态
价格
原价
型号
UPS HAT (D)
SKU
25507
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

树莓派不间断电源(UPS)模块
21700 大容量 弹簧顶针版

支持同时充电和放电,带动态路径管理,可提供稳定 5V 电压输出

提供完善的配套资料手册

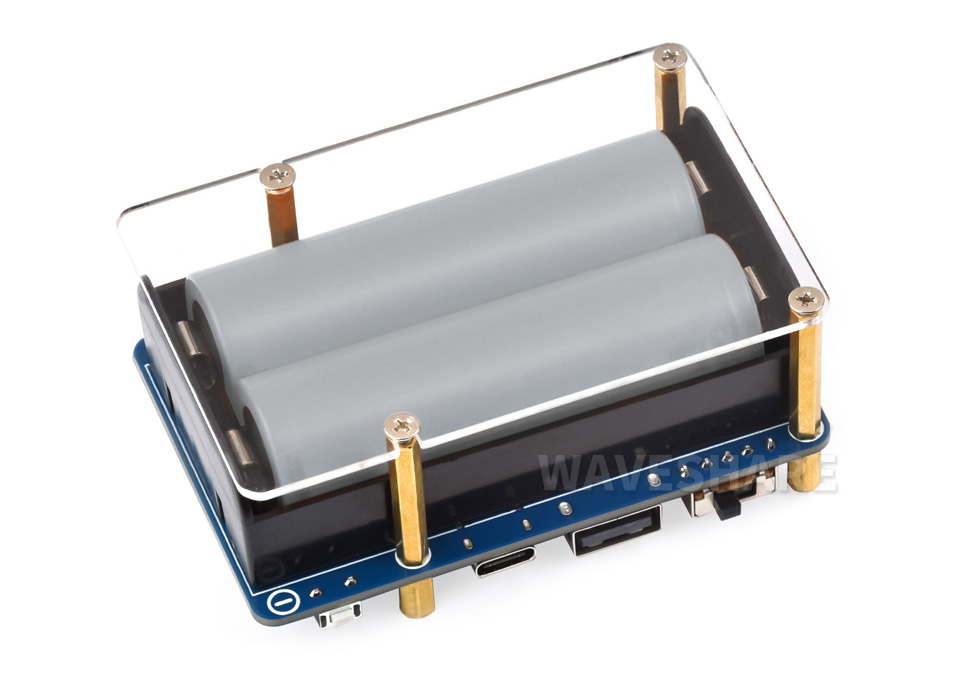

树莓派不间断电源首图

产品特性

UPS HAT (D) 是专为 Raspberry Pi 系列设计的不间断电源 (UPS) 扩展板,板载带路径管理的开关型锂电池充电芯片,升压芯片和电压电流监测芯片,可通过 I2C 接口监测电池工作状态。

  • 采用弹簧顶针接口设计,适用于Raspberry Pi 3 / 3B+ / 4B 主板
  • 板载锂电池充电芯片,支持动态路径管理,供电更稳定
  • 板载升压芯片,可提供稳定 5V 电压输出
  • 可通过 I2C 接口通信,测量电池电压、电流、功率和剩余电量等参数,实时检测模块工作状态
  • 板载电池保护电路,防止过充、过放、过流和短路,工作稳定更安全
  • 板载 MCU 芯片管理,支持上电检测启动功能
  • 支持电池电量图标显示,轻松查看电池状态
  • 板载充电指示灯,方便查看电池工作状态
  • 提供完善的配套资料手册

产品参数

输出电压 5V
控制接口 I2C
电池规格 5000mAh 21700 锂电池 × 2 (并联)
充电电源 5V (Type-C 接口)
产品尺寸 56 × 85mm
通孔直径 3.0mm

支持同时充电和放电
不间断供电

接入外部电源,会同时给系统供电和锂电池充电
断开外部电源,会自动切换成锂电池供电,不会影响系统正常运行

树莓派不间断电源支持同时充电和放电

图片仅供展示,具体配置请参考配置清单

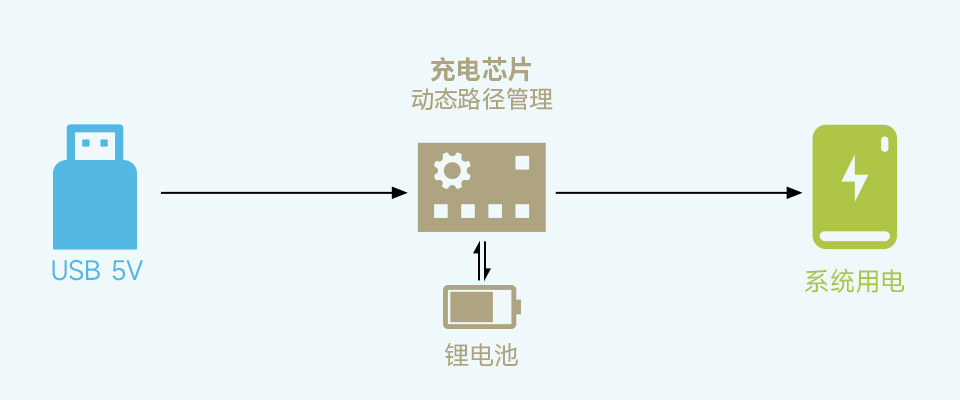

动态路径管理,供电更稳定

树莓派不间断电源弹簧顶针设计
  • 接入外部电源时,会同时给系统和电池充电,电池充满后处于断开状态,避免电池频繁充放电损害寿命
  • 外部电源供电不足时,电池反向供电,外部电源和电池同时供电,确保系统正常运行
  • 连接外部电源状态,电池失效或取出也可保持系统正常工作;断开外部电源,会自动切换成锂电池供电,不会影响系统正常运行

升级 21700 大容量电池
续航更持久

由 18650 电池升级为 21700 电池,单节电池容量由 2600mAh 提升到 5000mAh;板载警示指示灯,方便查看电池是否接反

树莓派不间断电源板载警示指示灯

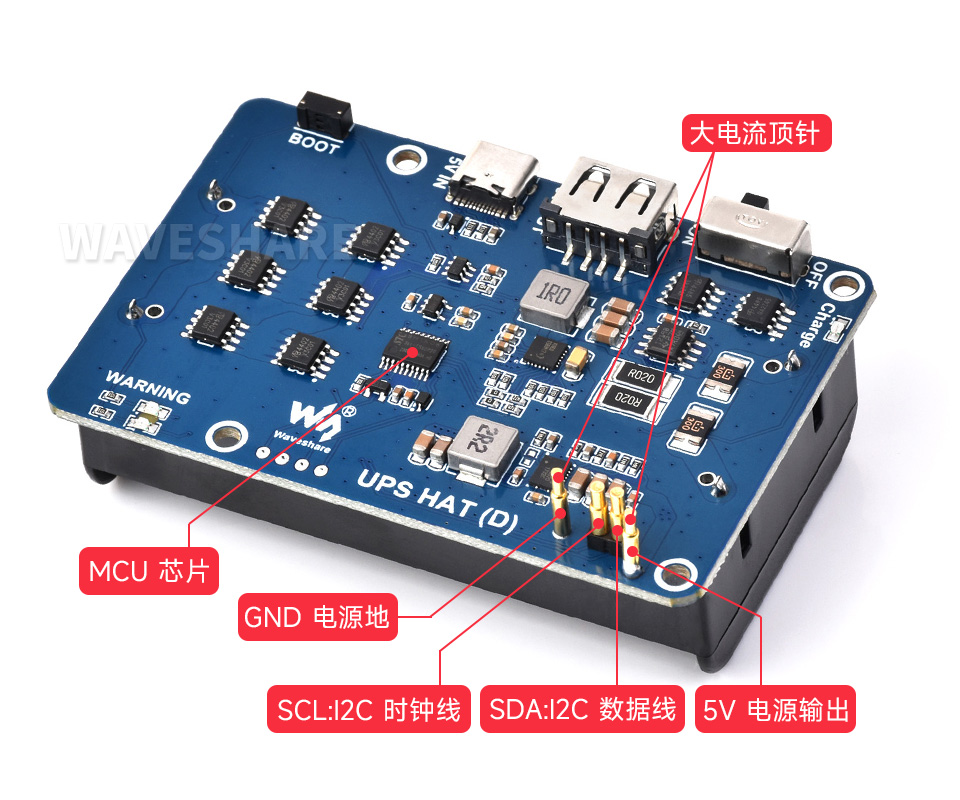

弹簧顶针设计

通过弹簧顶针可以给树莓派主板供电,不占用引脚资源
适用于 Raspberry Pi 3 / 3B+ / 4B 等主板

树莓派不间断电源弹簧顶针设计

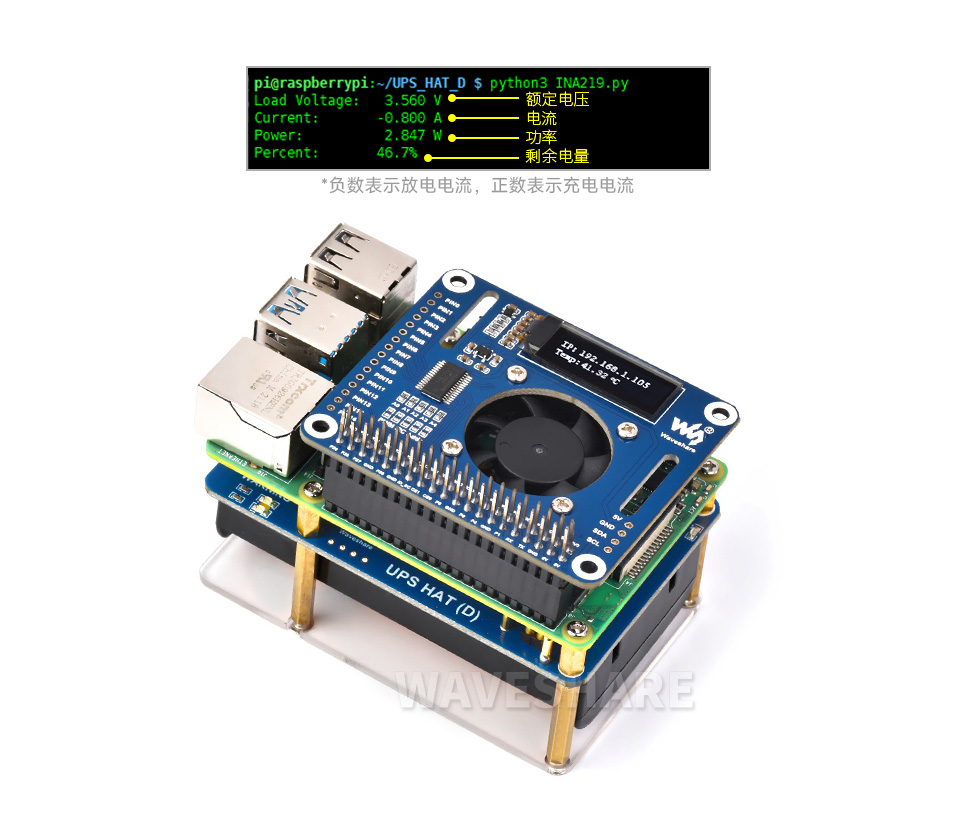

实时检测模块工作状态

可通过 I2C 接口通信,测量电池电压、电流、功率和剩余电量等参数,检测电压过低时可以使用程序控制树莓派保存数据后关机,避免树莓派突然断电而导致数据丢失

树莓派不间断电源实时检测模块工作状态

本产品不含图中的 树莓派 4B Fan HAT ,如有需要,请另行购买

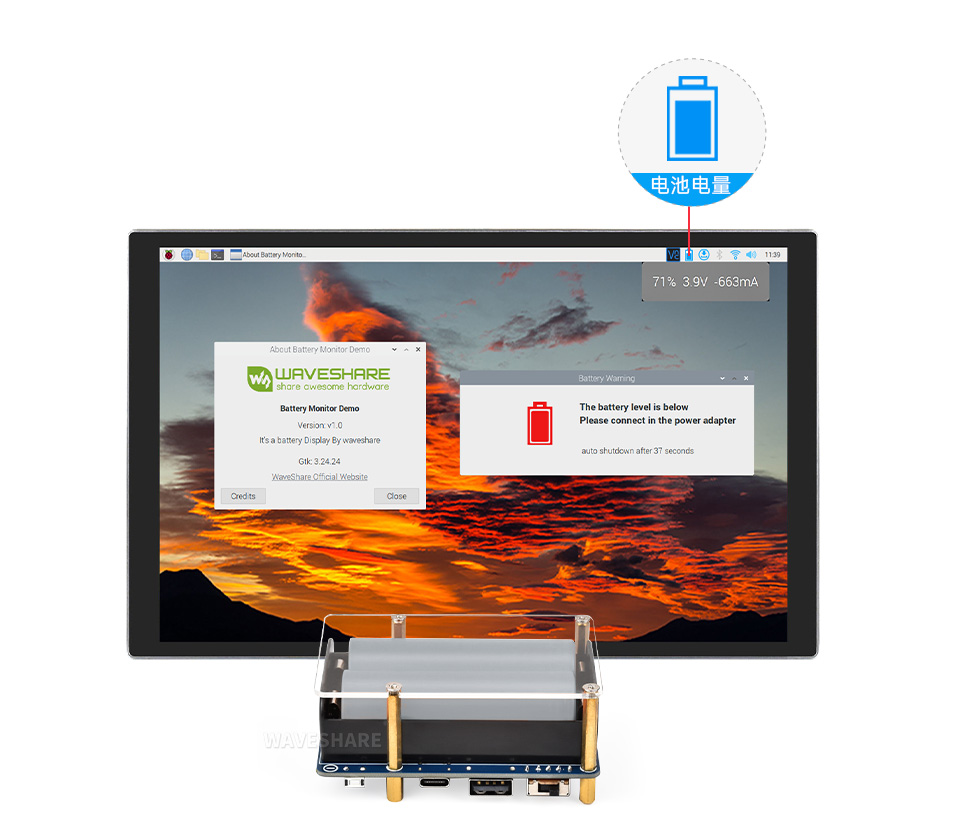

电池电量图标显示
支持上电检测功能

轻松实时查看电池状态,低电自动关机
板载 MCU 芯片检测,支持来电自动启动

树莓派不间断电源安全稳定的电路设计

板载 USB 接口

采用 USB Type-C 接口充电,USB Type-A 接口输出
可输出 5V 电源,方便给其他主控板供电

树莓派不间断电源安全稳定的电路设计

产品展示

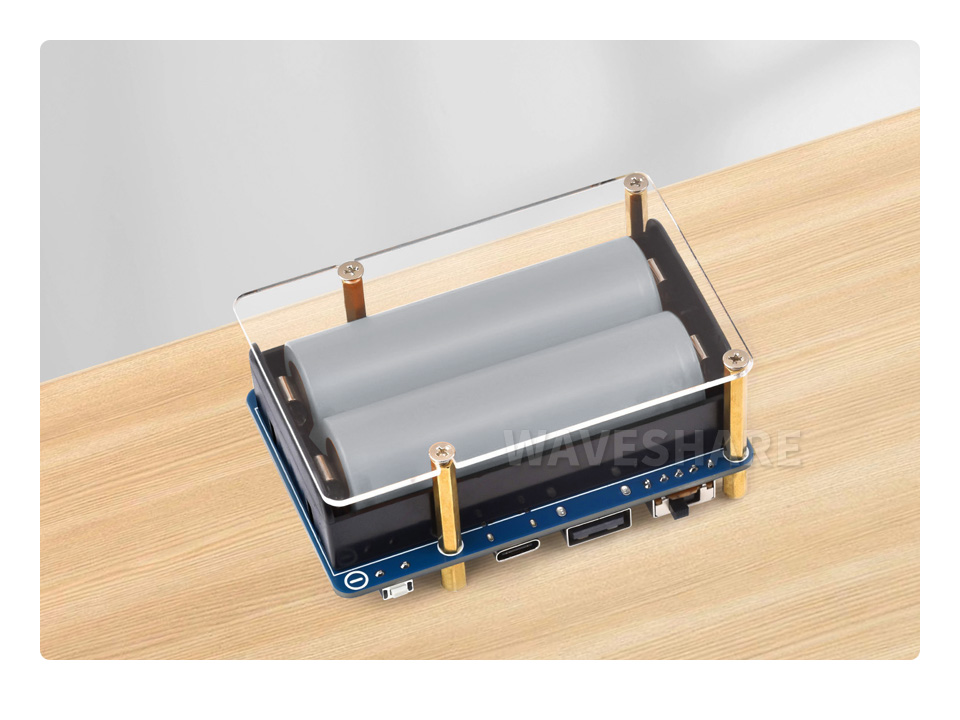

树莓派不间断电源板载 USB 接口

产品尺寸

树莓派不间断电源尺寸

产品选型

产品型号 适用设备 电池 特性
Pico-UPS-A
Pico-UPS-A
树莓派 Pico 800mAh 14500 锂电池 排座供电
Pico-UPS-B
Pico-UPS-B
600mAH 聚合物锂电池 排座供电
UPS HAT (C)
UPS HAT (C)
树莓派 Zero 1000mAh 803040 聚合物电池 弹簧顶针供电
Li-ion Battery HAT
Li-ion Battery HAT
800mAh 14500 锂电池 不支持 UPS
UPS HAT (B)
UPS HAT (B)
树莓派 5/4B/3B+ 2600mAh 18650 锂电池 × 2 (串联),
5A 输出,8.4V 充电电源
弹簧顶针供电
UPS HAT (E)
UPS HAT (E)
5000mAh 21700 锂电池 × 4 (串联),
5V 6A 输出, 40W 双向快充( Type-C 接口)
弹簧顶针供电
UPS HAT
UPS HAT
树莓派 4B/3B+ 2600mAh 18650 锂电池 × 2 (串联),
2.5A 输出,8.4V 充电电源
排座供电
UPS HAT (D)
UPS HAT (D)
5000mAh 21700 锂电池 × 2 (并联),
2.5A 输出,5V 充电电源 (Type-C 接口)
弹簧顶针供电
Li-polymer Battery HAT
Li-polymer
Battery HAT
3000mAh 104060 聚合物电池,
2A 输出,5V 充电电源 (Type-C 接口)
排座供电,
不支持 UPS
UPS Power Module
UPS Power Module
Jetson Nano 2600mAh 18650 锂电池 × 4 (两并两串),
2.5A 输出,8.4V 充电电源
排线供电,
带显示屏
UPS Power Module (B)
UPS Power Module (B)
2600mAh 18650 锂电池 × 4 (两并两串),
5A 输出,8.4V 充电电源
弹簧顶针供电
UPS Module 3S
UPS Module 3S
板载 Type-C 接口的设备 2600mAh 18650 锂电池 × 3 (串联),
5V 5A 输出,12.6V 充电电源
通过线材引出各种接口
Pico-UPS-B
UPS Module Mini
CM4 工业扩展模块 350mAh 10440 锂电池 × 3 (并联),
5V 2.5A 输出,5V 充电电源
双排接口

锂电池使用注意事项

  • 锂聚合物和锂离子电池很不稳定。如果充电或使用不当,可能会导致火灾,人身伤害和财产损失
  • 对电池组充电和放电时,电池极性切勿连接错误。请勿选用其他劣质的充电器或充电板对锂电池进行充电
  • 请勿使用旧电池,或混用旧电池和新电池,避免其他品牌的电池
  • 如需另购锂电池产品,须确保电池参数与锂电池扩展板兼容,推荐选择正规的电池厂家,并需要自行老化测试确保锂电池能够稳定安全工作
  • 锂电池具有循环寿命,请在达到使用寿命或在使用两年时(以先到者为准),用新电池更换旧电池
  • 请妥善放置电池类产品,远离易燃易爆类物品,远离儿童,避免因保管不慎,引发安全事故

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

树莓派不间断电源配置清单

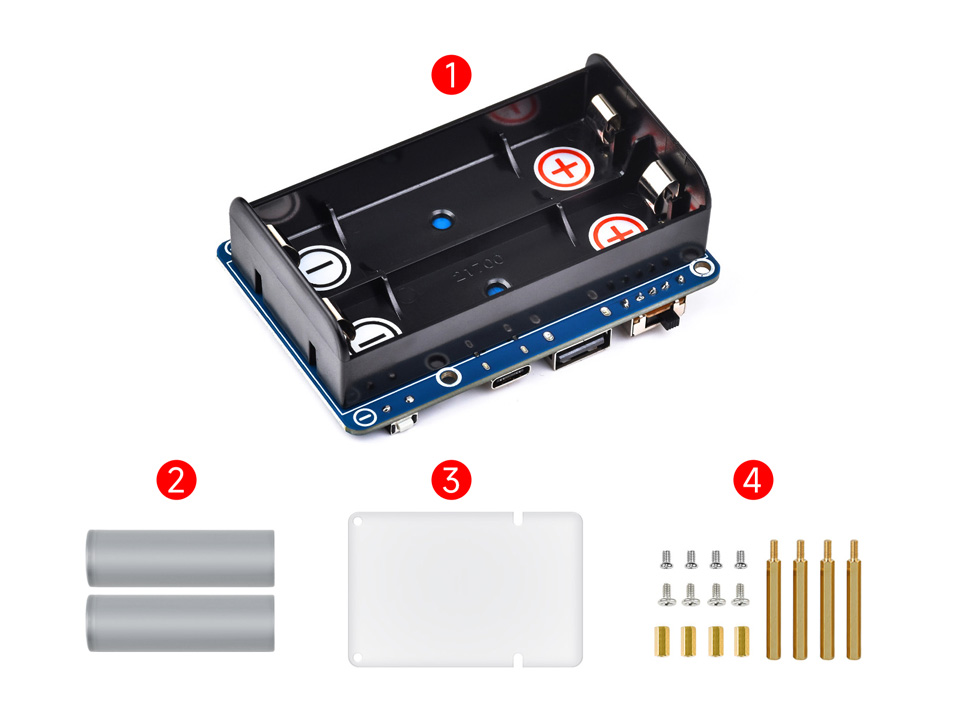

  1. UPS HAT (D) 主机 × 1
  2. 21700 可充电电池 3.7V (2PCS) × 1
  1. 亚克力盖板 × 1
  2. 螺丝包 × 1
