树莓派5V不间断电源UPS供电模块 支持边充边放

板载电池保护电路、I2C接口、板载5V稳压芯片

型号 UPS HAT

SKU 17858

品牌 Waveshare

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

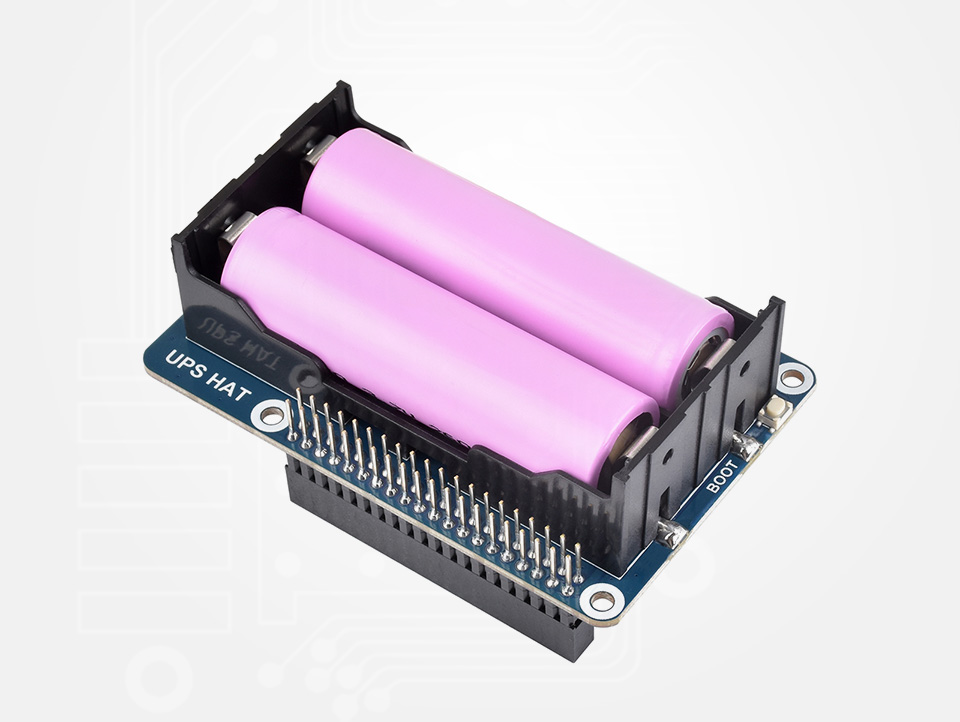

树莓派不间断电源(UPS)模块首图

树莓派不间断电源(UPS)模块

支持同时充电和放电,可提供稳定5V电压输出

提供完善的配套资料手册

我的特性


  • 基于Raspberry Pi 40pin GPIO接口,适用于Raspberry Pi系列主板
  • 可通过I2C接口通信,测量电池电压、电流、功率和剩余电量等参数,实时检测模块工作状态
  • 板载电池保护电路,防过充、防过放、防过流、防短路和防反接,均衡充电,工作稳定更安全
  • 板载5V稳压芯片,可达2.5A连续输出电流
  • 板载USB接口,可输出5V电源,方便给其他主控板供电
  • 板载警示指示灯,方便查看电池是否接反
  • 提供完善的配套资料手册

我的参数


输出电压 5V 充电电源 8.4V 2A
控制接口 I2C 产品尺寸 56 × 85mm
电池规格 2600mAh 18650锂电池 × 2 (串联) 通孔直径 3.0mm

支持同时充电和放电,不间断供电


接入外部电源,会同时给系统供电和锂电池充电
断开外部电源,会自动切换成锂电池供电,不会影响系统正常运行

树莓派不间断电源(UPS)模块接入Raspberry Pi图示

基于Raspberry Pi 40pin GPIO
接口设计


适用于Raspberry Pi系列主板

树莓派不间断电源(UPS)模块接入Raspberry Pi图示

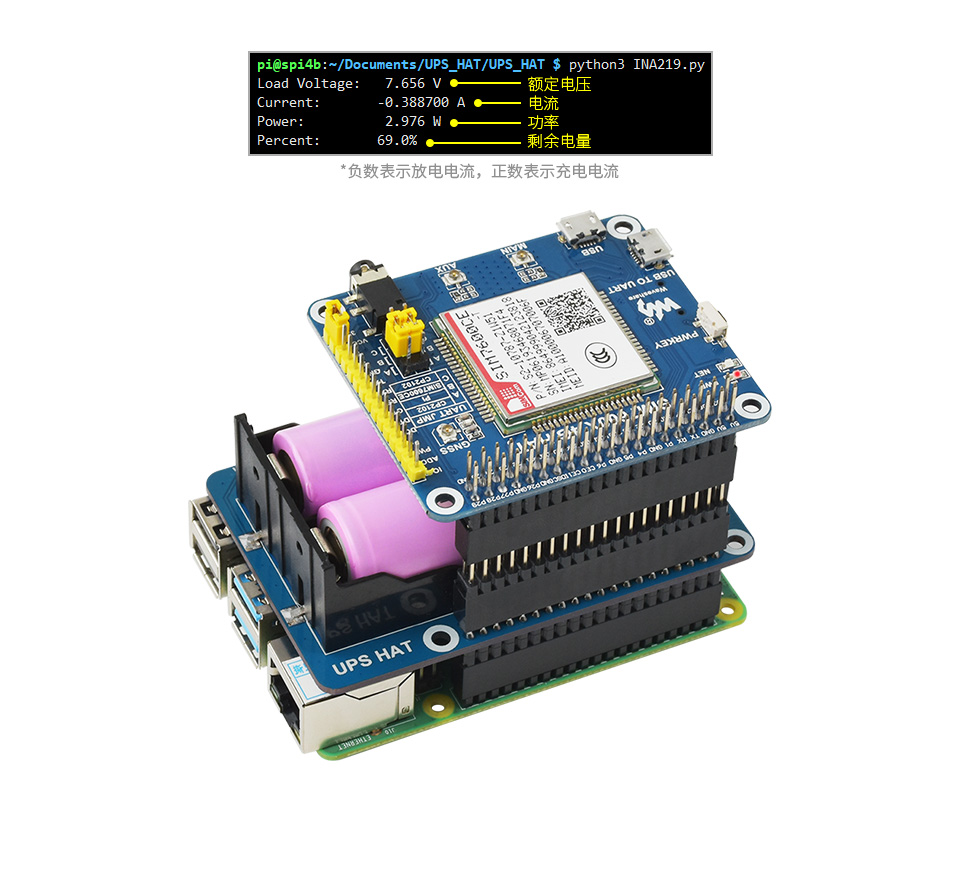

实时检测模块工作状态


可通过I2C接口通信,测量电池电压、电流、功率和剩余电量等参数
检测电压过低时可以使用程序控制树莓派保存数据后关机,避免树莓派突然断电而导致数据丢失

树莓派不间断电源(UPS)模块实时检测模块工作状态

安全稳定的电路设计


板载电池保护电路,防过充、防过放、防过流、防短路和防反接
均衡充电,工作稳定更安全

树莓派不间断电源(UPS)模块安全稳定的电路设计

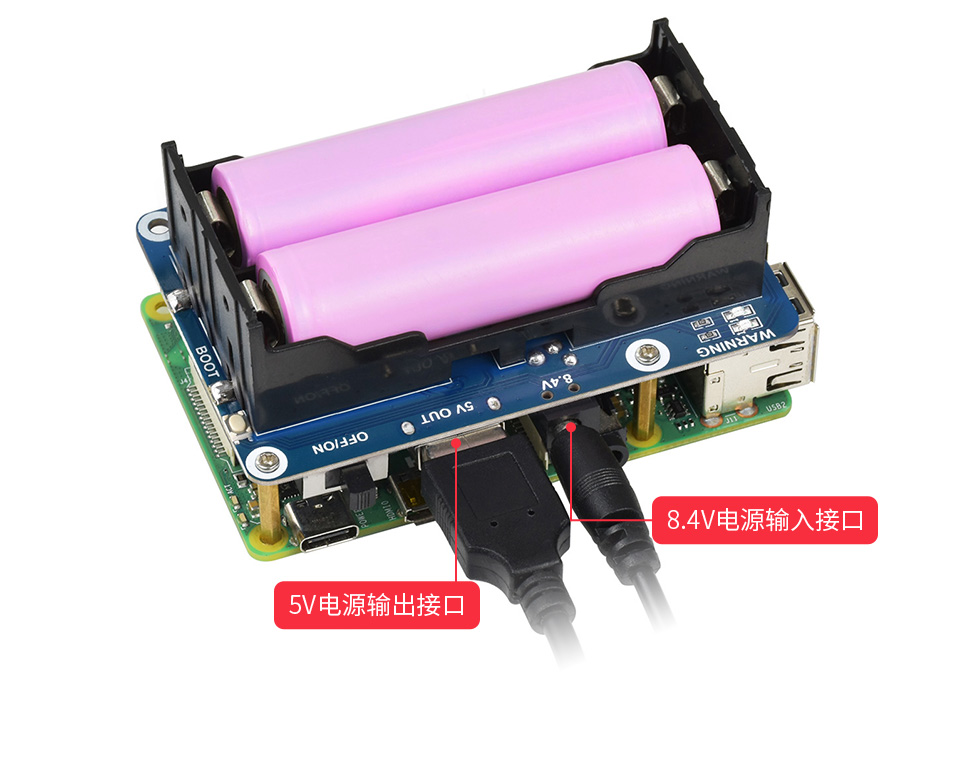

板载USB接口,可输出5V电源


方便给其他主控板供电

树莓派不间断电源(UPS)模块板载USB接口可输出5V电源

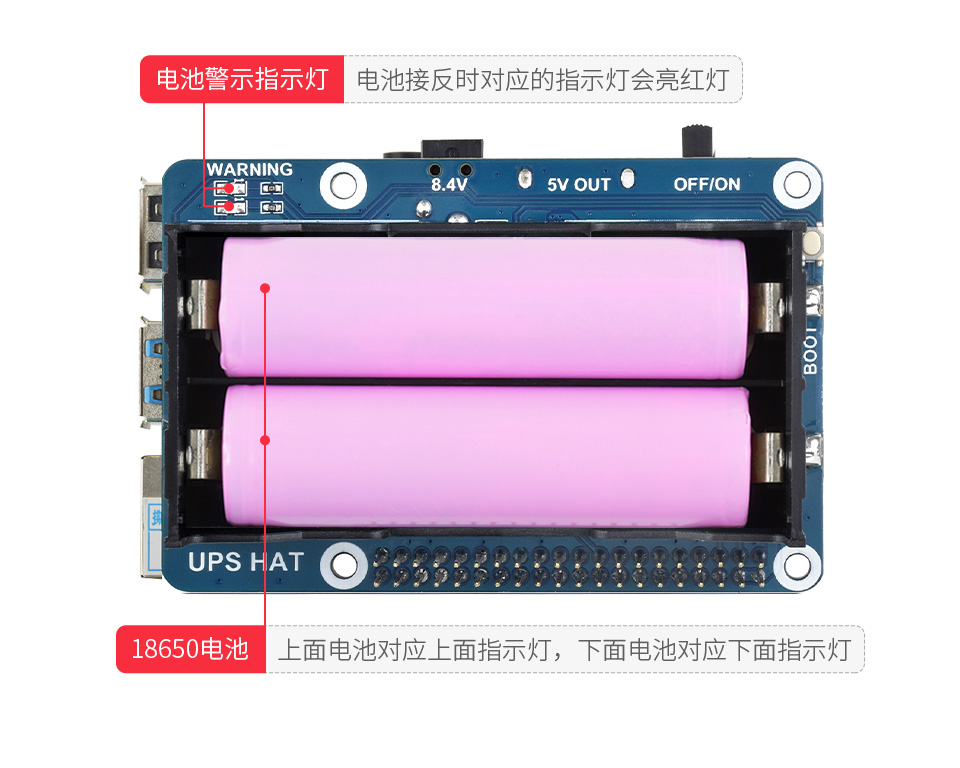

板载警示指示灯


方便查看电池是否接反

树莓派不间断电源(UPS)模块板载警示指示灯

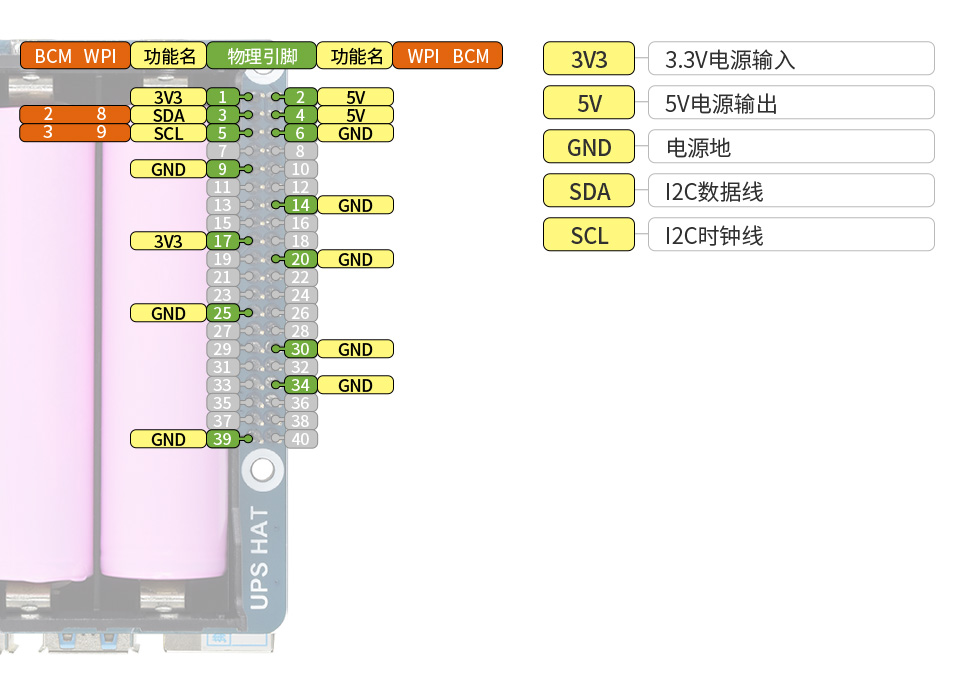

接口定义

树莓派不间断电源(UPS)模块接口定义

外形尺寸

树莓派不间断电源(UPS)模块外形尺寸

资料及服务

微雪电子的资料及服务
认准微雪正品
专业技术支持
丰富的资料教程


  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料



(例程资料以链接中实际给出的为准)


资料路径:www.waveshare.net/wiki/UPS_HAT

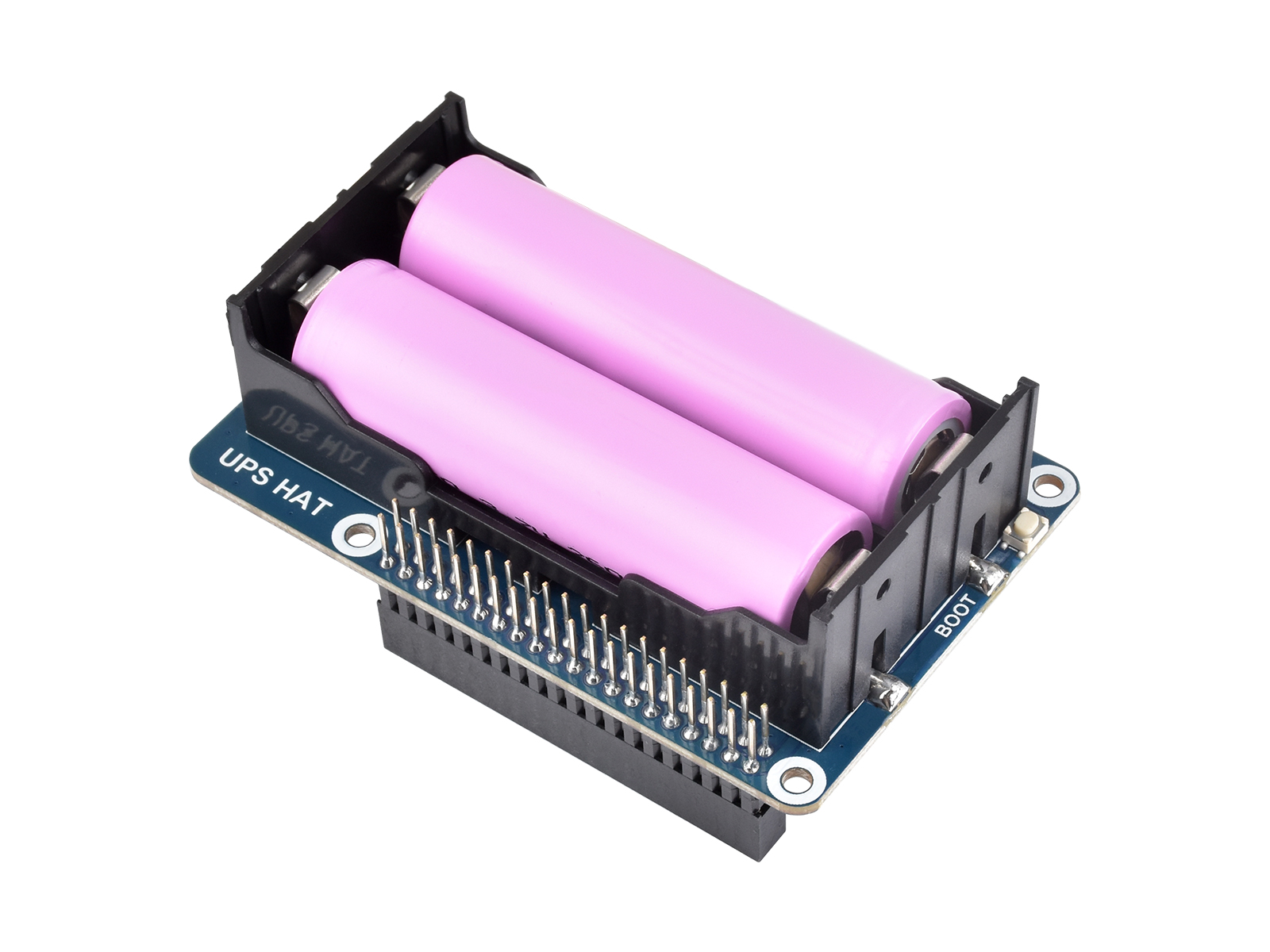

  1. UPS HAT × 1

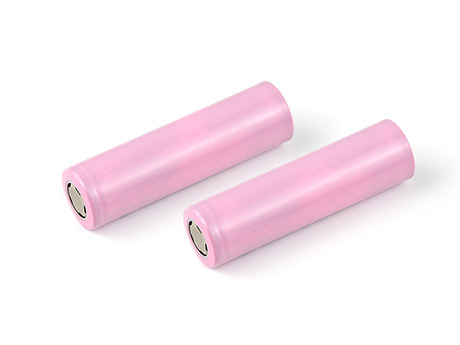

  2. 18650电池 × 2
  3. 8.4V电池充电器 × 1
  4. 2×20PIN长排座 × 1
  5. RPi铜柱包(2PCS套) × 1
注意:本产品不包括示意图中的树莓派,如有需要,请另行购买。
