树莓派锂电池扩展板 SW6106移动电源方案 内置保护电路 带3000mAh大电量锂电池

电池续航时间更长,带负载能力更强,体型与Raspberry Pi B/A+/B+/2B/3B/3B+/4B更搭
价格
原价
型号
Li-polymer Battery HAT
SKU
17076
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

产品简介

【一分钟自我介绍】
我是一款适用于Raspberry Pi的锂电池扩展板,板载SW6106移动电源芯片,可提供稳定5V电压输出,还支持双向快充。
相比Li-ion Battery HAT,我的电池续航时间更长,带负载能力更强,体型与Raspberry Pi B/A+/B+/2B/3B/3B+/4B更搭。
带上我,告别供电的困扰,让你随时随地玩转树莓派,当然你也可以用于其他5V设备供电。

【锂电池使用注意事项】
  • 锂聚合物和锂离子电池很不稳定。如果充电或使用不当,可能会导致火灾,人身伤害和财产损失
  • 对电池组充电和放电时,电池极性切勿连接错误。请勿选用其他劣质的充电器或充电板对锂电池进行充电
  • 请勿使用旧电池,或混用旧电池和新电池,避免其他品牌的电池
  • 如需另购锂电池产品,须确保电池参数与锂电池扩展板兼容,推荐选择正规的电池厂家,并需要自行老化测试确保锂电池能够稳定安全工作
  • 锂电池具有循环寿命,请在达到使用寿命或在使用两年时(以先到者为准),用新电池更换旧电池
  • 请妥善放置电池类产品,远离易燃易爆类物品,远离儿童,避免因保管不慎,引发安全事故
【我的特点】
  • 板载SW6106芯片,支持双向快充,支持PD/QC/FCP/PE/SFCP 等多种快充协议
  • 板载锂电池保护电路,具有防反接、防过充和短路保护功能
  • 板载快充、电量指示灯,方便查看板子和电池的工作状态
  • 板载PH 2.0锂电池接口,可接入配套的3.7V 3000mA大容量锂电池(过MSDS认证)

【我的参数】

  • 输出电压:5V
  • 充电电压:5V
  • 适用电池:3.7V的锂电池 (充满为4.2V)
  • 产品尺寸:65.0mm × 56.5mm
  • 过孔直径:3.0mm

资源简介

    [ 接口简介 ]

  1. Raspberry Pi GPIO接口
    方便接入Raspberry Pi
  2. PH2.0锂电池接口
    可接入3.7V锂电池
  3. USB Type-C接口
    5V电池充电/电源输出接口,支持快充
  4. USB Type-A接口
    5V电源输出接口
  5. Micro USB接口
    5V电池充电接口

    [ 器件简介 ]

  1. SW6106电源管理芯片
  2. 电源输出控制按键
    单击:进入工作模式,对外输出5V
    双击:进入待机模式,停止输出5V
  3. 电量指示灯
    五灯显示电池电量和充电状态
  4. 快充指示灯
    快充工作状态时点亮

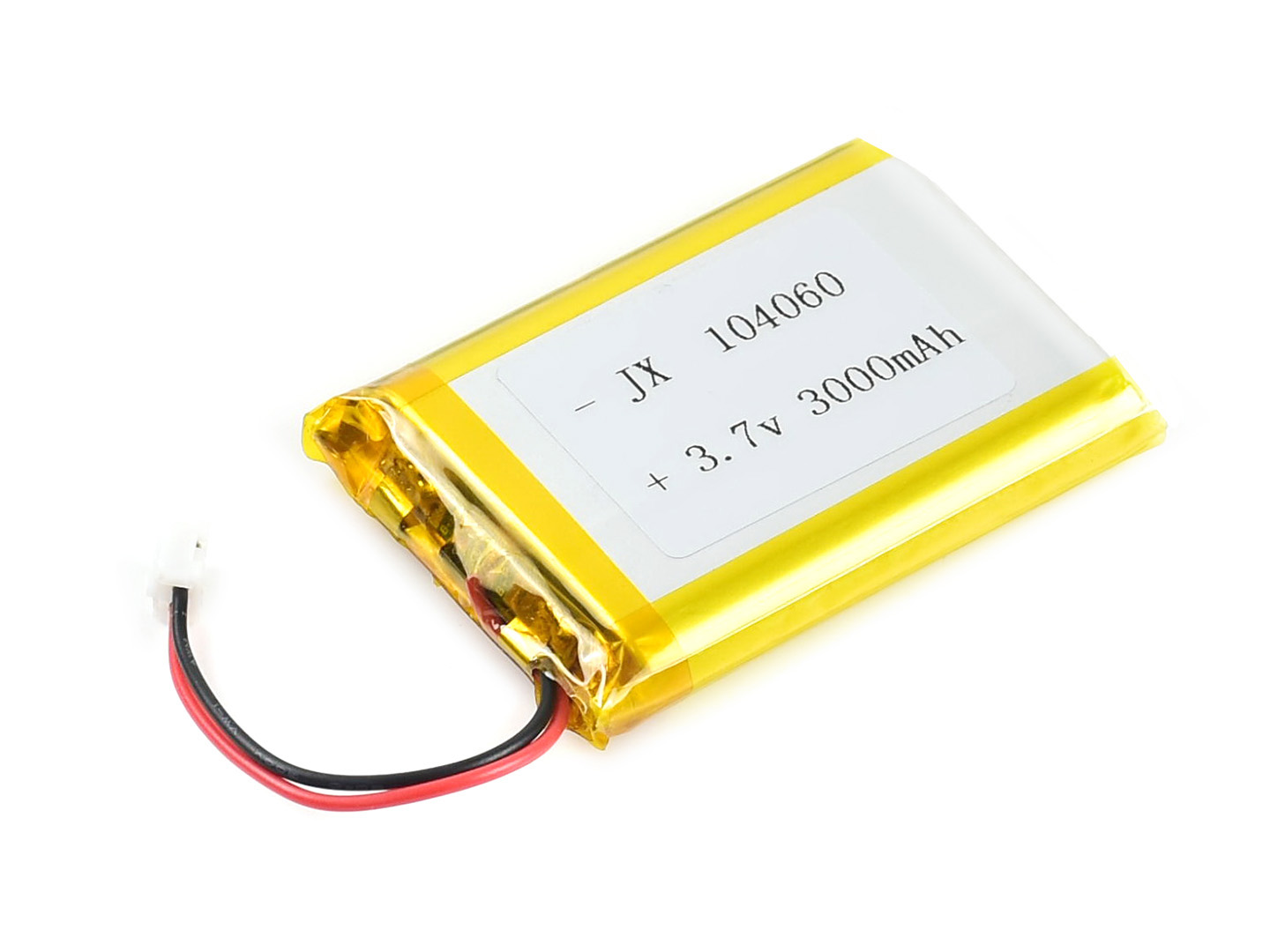

  5. 3.7V 3000mAh锂电池
    大容量锂电池,过MSDS认证

使用示例

注意:本产品不包括示意图中的树莓派主板,如有需要,请另行购买。

外形尺寸

产品选型

产品型号 适用设备 电池 特性
Pico-UPS-A 树莓派 Pico 800mAh 14500 锂电池 排座供电
Pico-UPS-B 600mAH 聚合物锂电池 排座供电
UPS HAT (C) 树莓派 Zero 1000mAh 803040 聚合物电池 弹簧顶针供电
Li-ion Battery HAT 800mAh 14500 锂电池 不支持 UPS
UPS HAT 树莓派 5/4B/3B+ 2600mAh 18650 锂电池 × 2 (串联),
2.5A 输出,8.4V 充电电源
排座供电
UPS HAT (B) 2600mAh 18650 锂电池 × 2 (串联),
5A 输出,8.4V 充电电源
弹簧顶针供电
UPS HAT (D) 树莓派 4B/3B+ 5000mAh 21700 锂电池 × 2 (并联),
2.5A 输出,5V 充电电源 (Type-C 接口)
弹簧顶针供电
Li-polymer Battery HAT 3000mAh 104060 聚合物电池,
2A 输出,5V 充电电源 (Type-C 接口)
排座供电,不支持 UPS
UPS Power Module Jetson Nano 2600mAh 18650 锂电池 × 4 (两并两串),
2.5A 输出,8.4V 充电电源
排线供电,带显示屏
UPS Power Module (B) 2600mAh 18650 锂电池 × 4 (两并两串),
5A 输出,8.4V 充电电源
弹簧顶针供电
UPS Module 3S 板载 Type-C 接口的设备 2600mAh 18650 锂电池 × 3 (串联),
5V 5A 输出,12.6V 充电电源
通过线材引出各种接口
UPS Module Mini CM4 工业扩展模块 350mAh 10440 锂电池 × 3 (并联),
5V 2.5A 输出,5V 充电电源
双排接口

产品资料

资料包括:

  • 用户手册
  • 原理图

下载路径: www.waveshare.net/wiki/Li-polymer_Battery_HAT

配置清单

  1. Li-polymer Battery HAT × 1
  2. 3.7V 3000mAh锂电池 × 1
  3. RPi铜柱包(2PCS套) × 1
