迷你不间断电源 (UPS) 模块

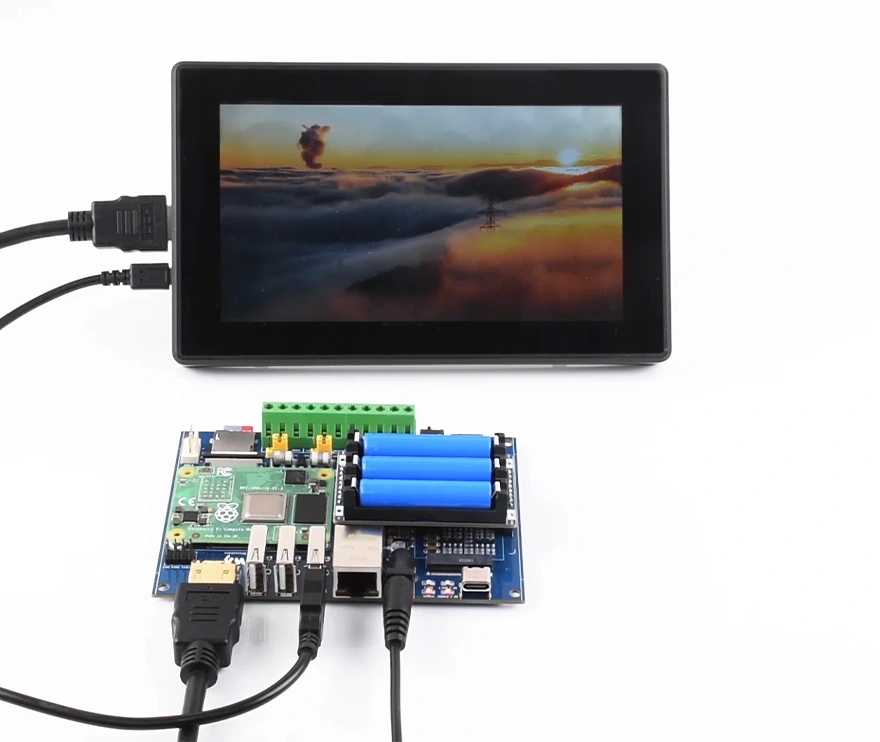

支持同时充电和放电，提供稳定 5V 电压输出
版本选择
UPS Module Mini
不带电池

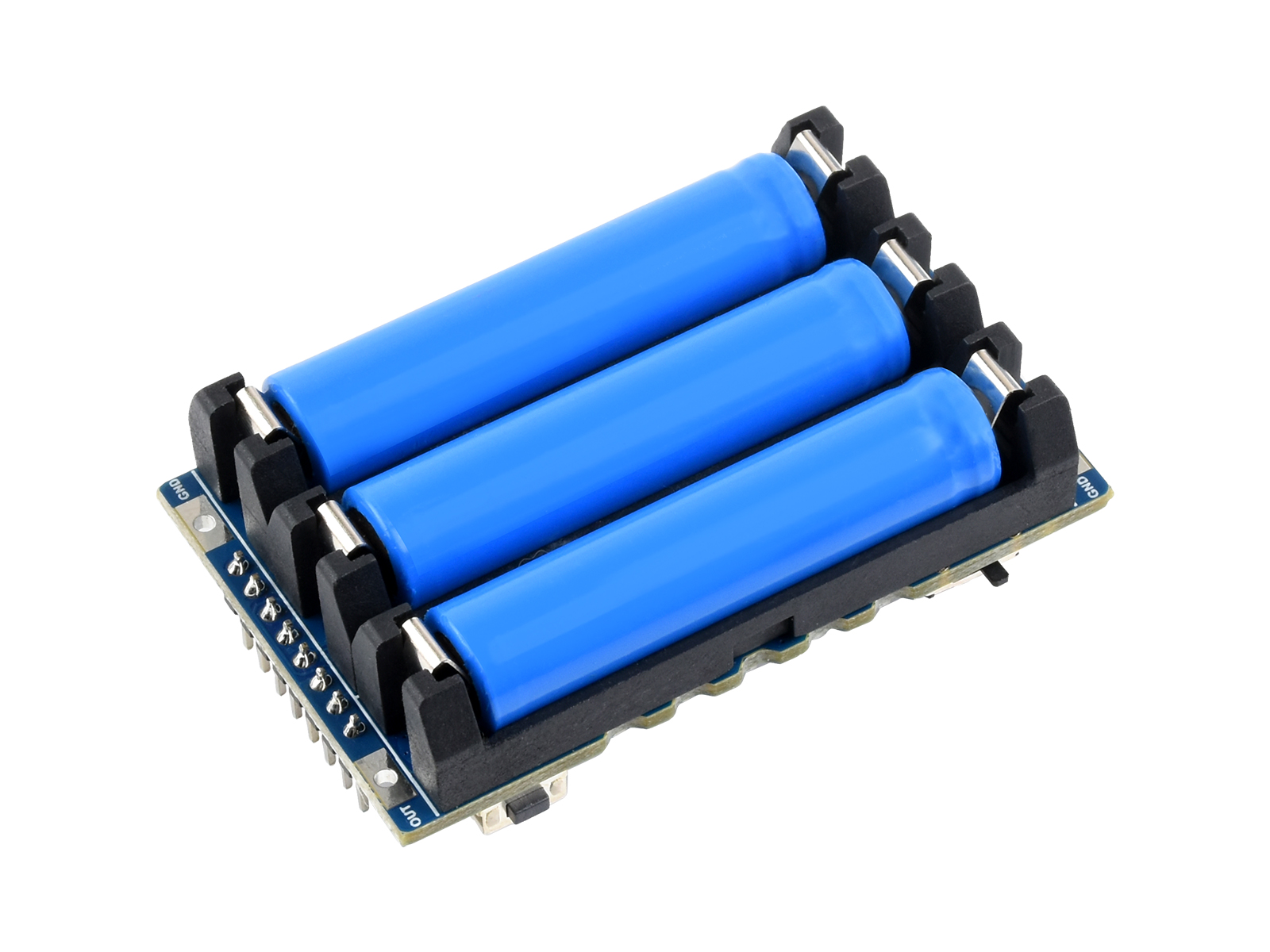

UPS Module Mini Acce A
带 10440 电池 (3PCS)
产品特性
- 迷你 UPS 扩展板，方便焊接或集成到小车设计、工控设备中
- 可通过 I2C 接口通信，测量电池电压、电流、功率和剩余电量等参数，实时检测模块工作状态
- 板载多个功能引脚，并提供了焊盘跟排针两种充放电方式
- 板载电池保护电路，防过充、防过放、防过流、防短路和防反接，均衡充电，工作稳定更安全
- 板载 5V 稳压芯片，连续输出电流可达 2.5A
- 板载警示指示灯，方便查看电池是否接反和充电状态
- 提供完善的配套资料手册
产品参数
| 输出电压 | 5V 2.5A |
|---|---|
| 充电电压 | 5V 3A |
| 控制接口 | I2C |
| 电池规格 | 350mAh 10440 锂电池 × 3 (并联) |
| 产品尺寸 | 61 × 38mm |
实时检测模块工作状态
可通过 I2C 接口通信，测量电池电压、电流、功率和剩余电量等参数
图片仅供展示，详细配置请参考配置清单

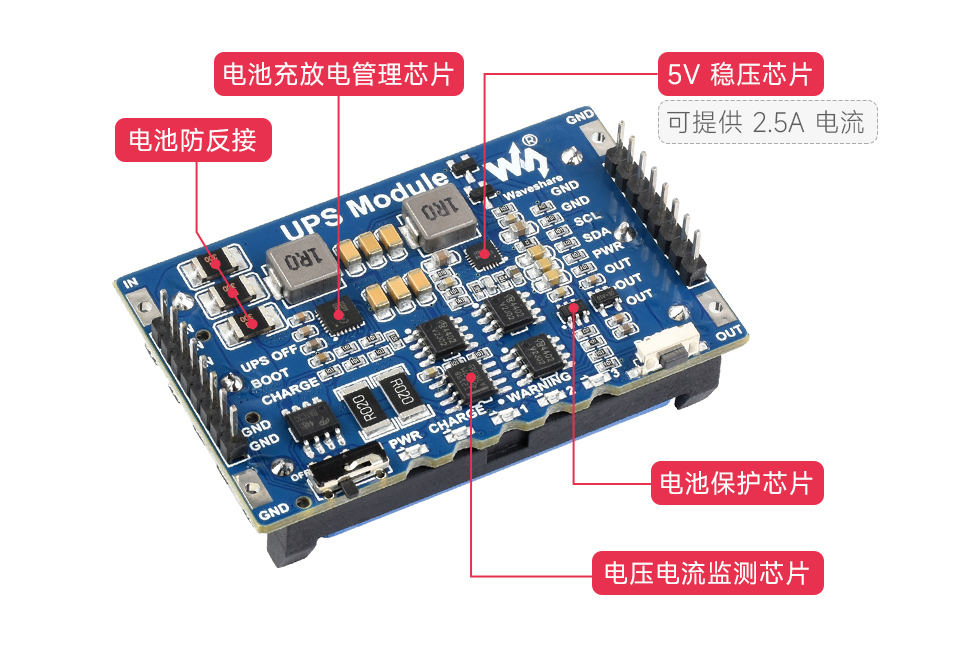

安全稳定的电路设计
板载电池保护电路，防过充、防过放、防过流、防短路和防反接
均衡充电，工作稳定更安全
资源简介
- ETA1188
5V 电源稳压芯片
- ETA6953
电池充放电芯片
- INA219
电压电流监测芯片
- S8261
电池保护芯片
- RT9193
3.3V 电源稳压芯片
- AO4402
电池保护 MOS 管
- UPS 开关
控制 UPS 输出
- BOOT 按键
激活电池
- 电源开关指示灯
打开 UPS 开关时，灯亮起
- 充电指示灯
灯亮：正在充电
闪烁：电池异常或者没有接入电池
灯灭：表示充电完成或者未充电 - 电池反接警示灯
电池接反时，指示灯会亮起
- 充电输入接口
5V 3A
- UPS 输出接口
5V 2.5A
- 多功能接口
接口定义
| IN | 电源输入 (5V 3A) |
|---|---|
| OUT | UPS 输出（5V 2.5A） |
| GND | 电源地 |
| UPS OFF | UPS 关闭 (连接 PWR 时 UPS 关闭) |
| BOOT | 电池激活 (拉低 500ms 后拉高即可) |
| CHARGE | 充电指示 (低电平表示正在充电) |
| SCL | I2C 时钟 |
| SDA | I2C 数据 |
| PWR | UPS 开关 (在板载开关处于关闭状态下，连接 UPS OFF 时，关闭 UPS 输出；连接 GND 时，打开 UPS 输出) |
说明：使用排针充放电时，建议连接所有输入输出排针以达到 2.5A 的电流输出，以便减少排针压力
产品展示
产品尺寸
产品选型
| 产品型号 | 适用设备 | 电池 | 特性 |
|---|---|---|---|
 Pico-UPS-A |
树莓派 Pico | 800mAh 14500 锂电池 | 排座供电 |
 Pico-UPS-B |
600mAH 聚合物锂电池 | 排座供电 | |
 UPS HAT (C) |
树莓派 Zero | 1000mAh 803040 聚合物电池 | 弹簧顶针供电 |
 Li-ion Battery HAT |
800mAh 14500 锂电池 | 不支持 UPS | |
 UPS HAT (B) |
树莓派 5/4B/3B+ | 2600mAh 18650 锂电池 × 2 (串联)， 5A 输出，8.4V 充电电源 |
弹簧顶针供电 |
 UPS HAT (E) |
5000mAh 21700 锂电池 × 4 (串联)， 5V 6A 输出， 40W 双向快充( Type-C 接口) |
弹簧顶针供电 | |
 UPS HAT |
树莓派 4B/3B+ | 2600mAh 18650 锂电池 × 2 (串联)， 2.5A 输出，8.4V 充电电源 |
排座供电 |
 UPS HAT (D) |
5000mAh 21700 锂电池 × 2 (并联)， 2.5A 输出，5V 充电电源 (Type-C 接口) |
弹簧顶针供电 | |
 Li-polymer Battery HAT |
3000mAh 104060 聚合物电池， 2A 输出，5V 充电电源 (Type-C 接口) |
排座供电， 不支持 UPS |
|
 UPS Power Module |
Jetson Nano | 2600mAh 18650 锂电池 × 4 (两并两串)， 2.5A 输出，8.4V 充电电源 |
排线供电， 带显示屏 |
 UPS Power Module (B) |
2600mAh 18650 锂电池 × 4 (两并两串)， 5A 输出，8.4V 充电电源 |
弹簧顶针供电 | |
 UPS Power Module (C) |
Jetson Orin Nano Jetson Orin NX |
5000mAh 21700 锂电池 × 3 (串联)， 有输入则约为输入电压，无输入则为电池电压（9V~12.6V），15V~19V 充电电源 |
弹簧顶针供电 |
 UPS Module 3S |
板载 Type-C 接口的设备 | 2600mAh 18650 锂电池 × 3 (串联)， 5V 5A 输出，12.6V 充电电源 |
通过线材引出各种接口 |
 UPS Module Mini |
CM4 工业扩展模块等 | 350mAh 10440 锂电池 × 3 (并联)， 5V 2.5A 输出，5V 充电电源 |
双排接口 |
锂电池使用注意事项
- 锂聚合物和锂离子电池很不稳定。如果充电或使用不当，可能会导致火灾，从而造成人身伤害和财产损失
- 对电池组充电和放电时，电池极性切勿连接错误。请勿选用其他劣质的充电器或充电板对锂电池进行充电
- 请勿使用旧电池，或混用旧电池和新电池，避免使用其他品牌的电池
- 如需另购锂电池产品，须确保电池参数与锂电池扩展板兼容，推荐选择正规的电池厂家，并需要自行进行老化测试以确保锂电池能够稳定安全地工作
- 锂电池具有循环寿命，请在达到使用寿命或在使用两年时（以先到者为准），用新电池更换旧电池
- 请妥善放置电池类产品，远离易燃易爆类物品，远离儿童，避免因保管不慎而引发安全事故
