树莓派Pico UPS不间断电源扩展板 600mAh锂电池

支持叠加使用、防过充、防过放、防过流、防短路和防反接
价格
原价
型号
Pico-UPS-B
SKU
20121
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

800mAh锂电池 600mAh锂电池
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

Pico 不间断电源(UPS)扩展板

支持同时充电和放电,支持叠加使用,可通过 I2C 接口监测电池工作状态

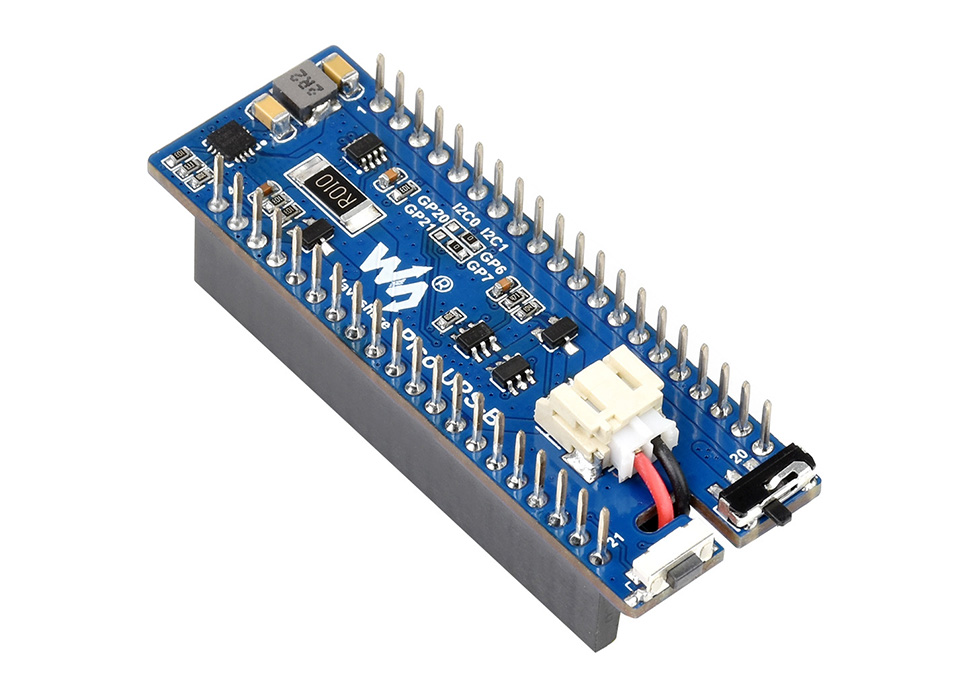

UPS扩展板主图

产品特性

Pico-UPS-B 是专为 Raspberry Pi Pico 设计的不间断电源 (UPS) 扩展板,板载带路径管理的开关型锂电池充电芯片和电压电流监测芯片,可通过 I2C 接口监测电池工作状态,支持叠加使用。

  • 板载 Raspberry Pi Pico 接口,适用于 Raspberry Pi Pico 系列主板
  • 板载锂电池充电芯片,支持动态路径管理,供电更稳定
  • 可通过 I2C 接口通信,测量电池电压、电流、功率和剩余电量等参数,实时检测模块工作状态
  • 板载电池保护电路,防过充、防过放、防过流、防短路和防反接,工作稳定更安全
  • 板载充电指示灯,电源指示灯,方便查看电池充电状态
  • 提供完善的配套资料手册 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程序)

产品参数

充电电源 5V
控制接口 I2C
电池规格 600mAh 3.7V 聚合物锂电池
产品尺寸 62 × 21mm

基于树莓派 Pico 接口设计

适用于 Raspberry Pi Pico 系列主板,焊接排母,可直接连接到 Pico 主板
支持多个扩展板叠加使用

UPS扩展板基于树莓派 Pico 接口设计

本产品不含 Raspberry Pi Pico显示屏,如有需要,请另行购买

资源简介

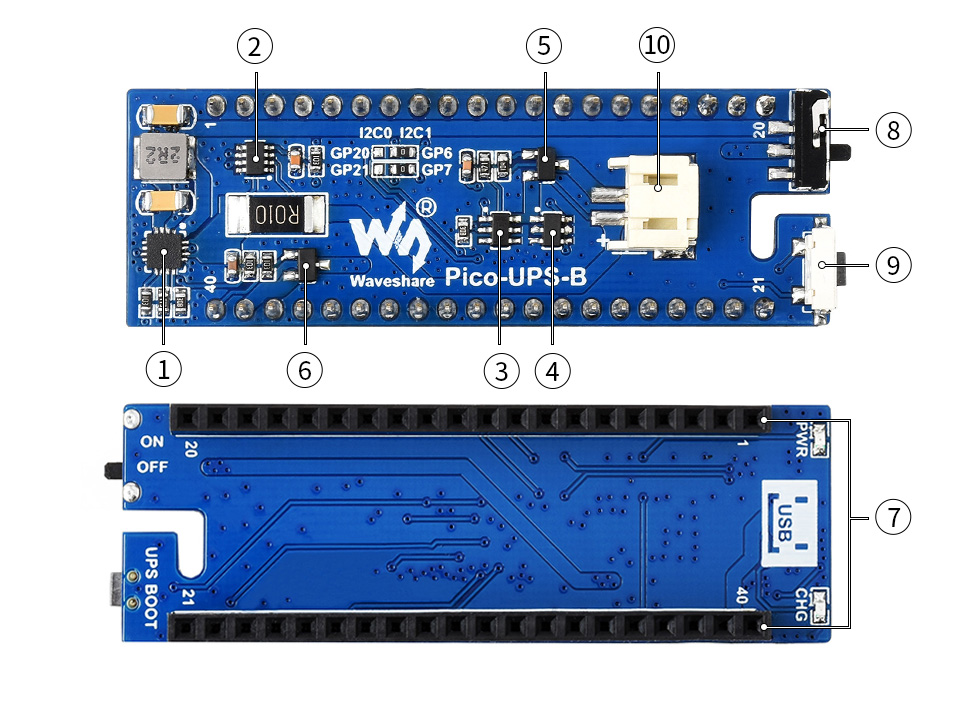

UPS扩展板资源简介

器件简介

  1. ETA6003

    充电芯片

  2. INA219

    电压电流监测芯片

  3. S8261

    锂电池保护芯片

  4. FS8205

    锂电池保护 MOS 管

  5. AO3400

    防反接 MOS 管

  6. SI2305

    防电流倒灌 MOS 管

接口简介

  1. Raspberry Pi Pico 接口

    可接入 Raspberry Pi Pico 主板

  2. 电源开关

  3. 激活按键

    更换电池后激活保护电路

  4. 电池接口

    接 3.7V 聚合物锂电池

接口定义

UPS扩展板接口定义

产品尺寸

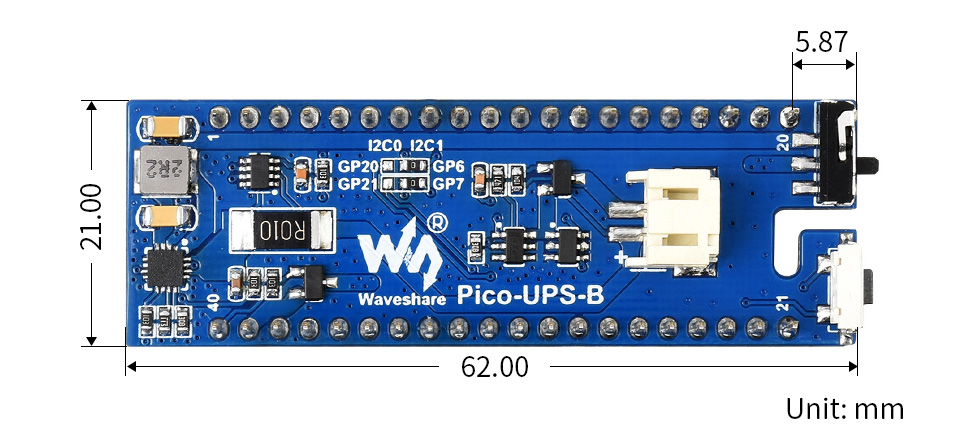

UPS扩展板产品尺寸

产品选型

产品型号 适用设备 电池 特性
Pico-UPS-A
Pico-UPS-A
树莓派 Pico 800mAh 14500 锂电池 排座供电
Pico-UPS-B
Pico-UPS-B
600mAH 聚合物锂电池 排座供电
UPS HAT (C)
UPS HAT (C)
树莓派 Zero 1000mAh 803040 聚合物电池 弹簧顶针供电
Li-ion Battery HAT
Li-ion Battery HAT
800mAh 14500 锂电池 不支持 UPS
UPS HAT (B)
UPS HAT (B)
树莓派 5/4B/3B+ 2600mAh 18650 锂电池 × 2 (串联),
5A 输出,8.4V 充电电源
弹簧顶针供电
UPS HAT (E)
UPS HAT (E)
5000mAh 21700 锂电池 × 4 (串联),
5V 6A 输出, 40W 双向快充( Type-C 接口)
弹簧顶针供电
UPS HAT
UPS HAT
树莓派 4B/3B+ 2600mAh 18650 锂电池 × 2 (串联),
2.5A 输出,8.4V 充电电源
排座供电
UPS HAT (D)
UPS HAT (D)
5000mAh 21700 锂电池 × 2 (并联),
2.5A 输出,5V 充电电源 (Type-C 接口)
弹簧顶针供电
Li-polymer Battery HAT
Li-polymer
Battery HAT
3000mAh 104060 聚合物电池,
2A 输出,5V 充电电源 (Type-C 接口)
排座供电,
不支持 UPS
UPS Power Module
UPS Power Module
Jetson Nano 2600mAh 18650 锂电池 × 4 (两并两串),
2.5A 输出,8.4V 充电电源
排线供电,
带显示屏
UPS Power Module (B)
UPS Power Module (B)
2600mAh 18650 锂电池 × 4 (两并两串),
5A 输出,8.4V 充电电源
弹簧顶针供电
UPS Module 3S
UPS Module 3S
板载 Type-C 接口的设备 2600mAh 18650 锂电池 × 3 (串联),
5V 5A 输出,12.6V 充电电源
通过线材引出各种接口
Pico-UPS-B
UPS Module Mini
CM4 工业扩展模块 350mAh 10440 锂电池 × 3 (并联),
5V 2.5A 输出,5V 充电电源
双排接口
