Jetson Nano不间断电源 UPS模块

弹簧顶针接口,可检测电流、功率、剩余电量、IP地址和内存信息
价格
原价
型号
UPS Power Module (B)
SKU
20620
品牌
Waveshare
价格参考
  • 不含税
  • 含普票
  • 含13%增票
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

Jetson Nano
不间断电源(UPS)模块
5A 大电流弹簧顶针版

支持同时充电和放电,提供稳定的电压输出

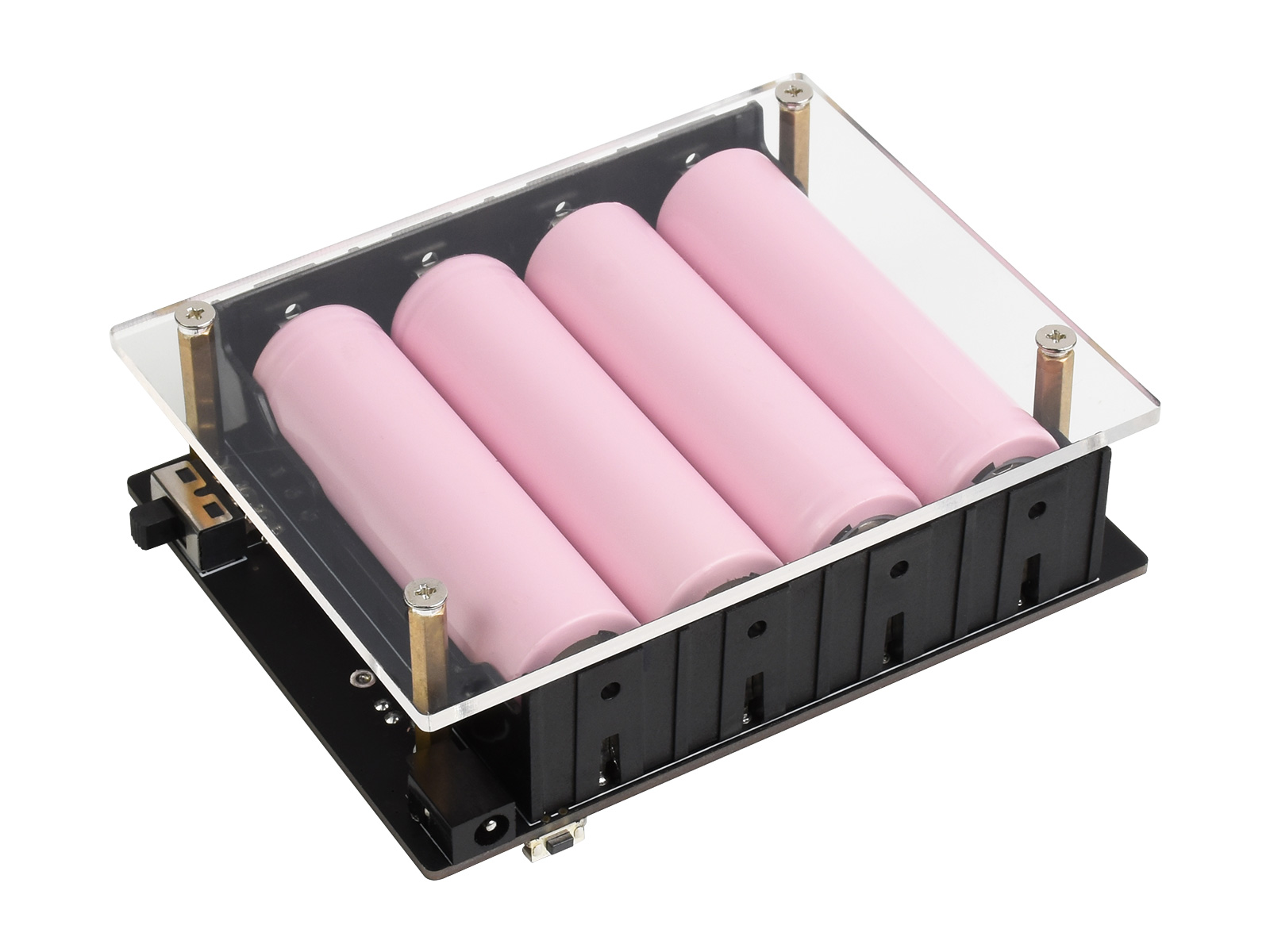

UPS 不间断电源模块主图

产品特性

  • 可通过 I2C 接口通信,测量电池电压、电流、功率和剩余电量等参数,实时检测模块工作状态
  • 板载电池保护电路,防过充、防过放、防过流、防短路和防反接,均衡充电,工作稳定更安全
  • 板载 4 节 18650 电池,可保持更长时间待机
  • 板载 5V 稳压芯片,可输出 5A (MAX) 电流,给 Jetson Nano 提供充足的电源
  • 板载警示指示灯,方便查看电池是否接反
  • 提供完善的配套资料手册

产品参数

输出电压 5V
充电电源 8.4V 2A
控制接口 I2C
产品尺寸 100 × 79mm
电池规格 2600mAh 18650锂电池 × 4 (两并两串)
通孔直径 2.5mm

支持同时充电和放电
不间断供电

接入外部电源,会同时给系统供电和锂电池充电
断开外部电源,会自动切换成锂电池供电,不会影响系统正常运行

UPS 不间断电源模块支持同时充电和放电

本产品不含 Jetson Nano 主控板,LCD 屏,如有需要,请另行购买

产品适用性

螺丝孔位兼容 Jetson Nano Developer Kit (B01)
Jetson Nano 2GB Developer Kit

UPS 不间断电源模块产品适用性

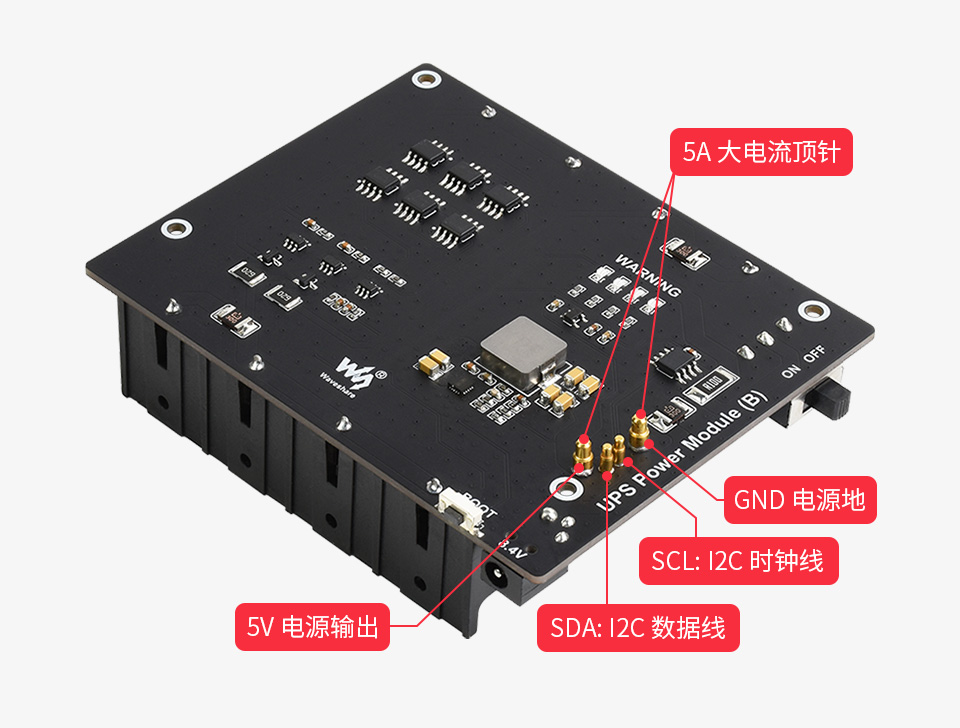

采用弹簧顶针接口设计

通过 I2C 接口即可通信控制,不占用其他引脚

UPS 不间断电源模块弹簧顶针接口设计

可检测模块工作状态

可通过 I2C 接口通信,测量电池电压、电流、功率和剩余电量等参数,检测到电压过低时,可以使用程序控制树莓派,保存数据后再关机,避免 Jetson Nano 突然断电而导致数据丢失

UPS 不间断电源模块可检测模块工作状态

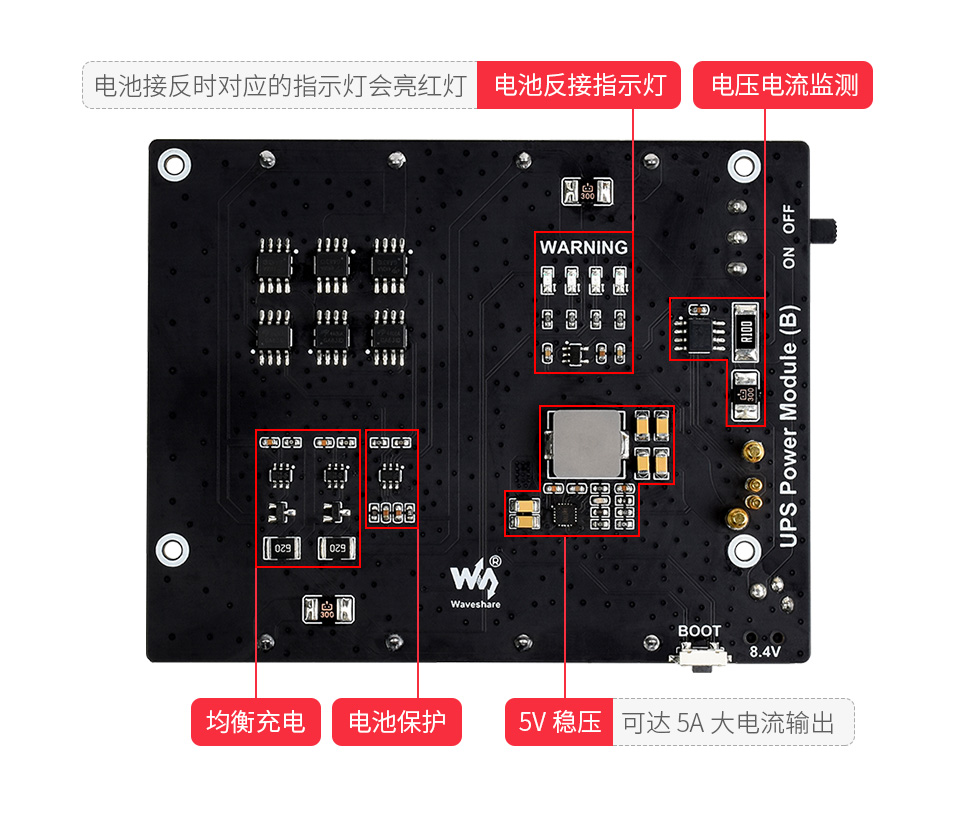

安全稳定的电路设计

板载电池保护电路,防过充、防过放、防过流、防短路和防反接,均衡充电,工作稳定更安全

UPS 不间断电源模块安全稳定的电路设计

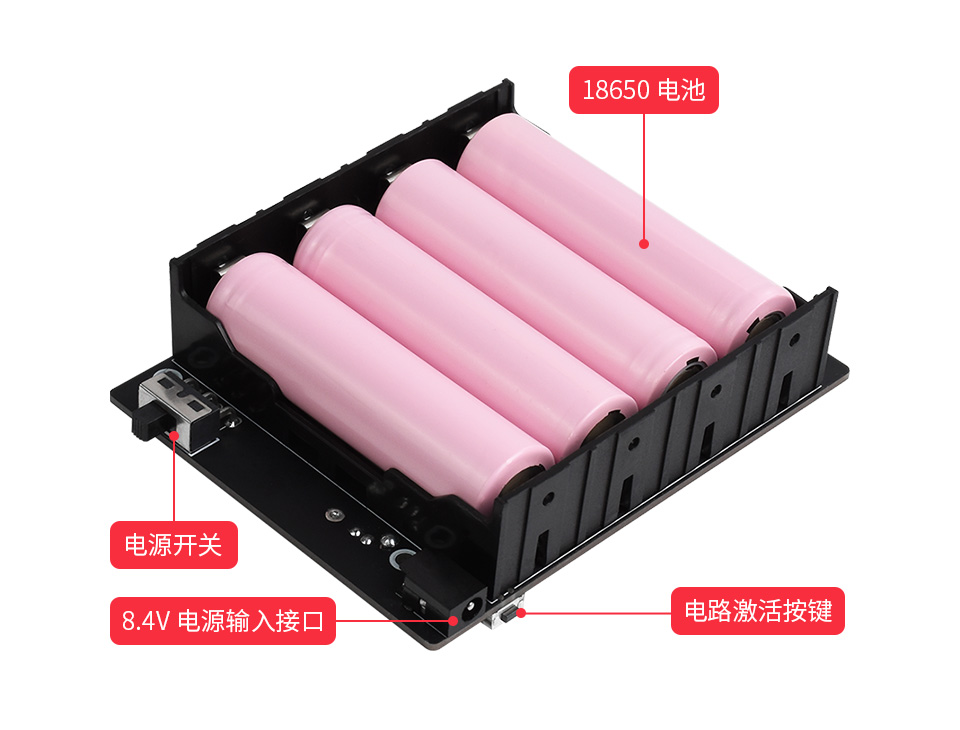

大容量电池,续航更持久

板载 4 节 18650 电池,续航更持久

UPS 不间断电源模块大容量电池

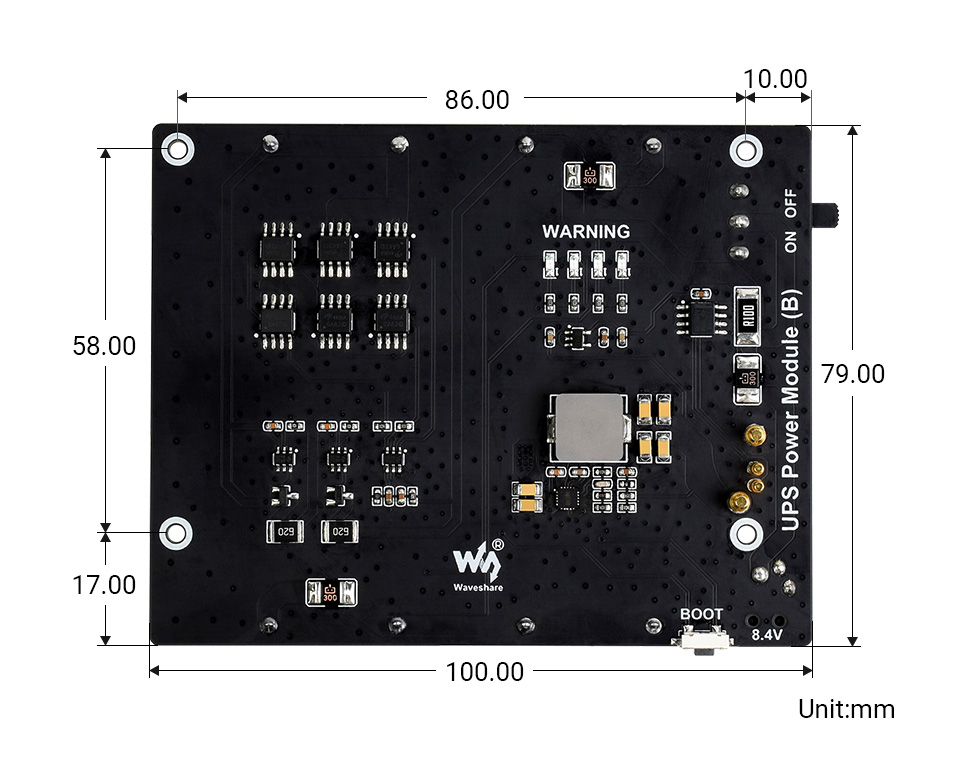

产品尺寸

UPS 不间断电源模块产品尺寸

锂电池使用注意事项

  • 锂聚合物和锂离子电池很不稳定。如果充电或使用不当,可能会导致火灾,人身伤害和财产损失
  • 对电池组充电和放电时,电池极性切勿连接错误。请勿选用其他劣质的充电器或充电板对锂电池进行充电
  • 请勿使用旧电池,或混用旧电池和新电池,避免其他品牌的电池
  • 如需另购锂电池产品,须确保电池参数与锂电池扩展板兼容,推荐选择正规的电池厂家,并需要自行老化测试确保锂电池能够稳定安全工作
  • 锂电池具有循环寿命,请在达到使用寿命或在使用两年时(以先到者为准),用新电池更换旧电池
  • 请妥善放置电池类产品,远离易燃易爆类物品,远离儿童,避免因保管不慎,引发安全事故

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. UPS Power Module (B) × 1
  2. 透明亚克力保护板 × 1
  3. 18650 电池 × 4
  4. 8.4V 电源 × 1
  5. 螺丝包 × 1
