工业级USB转4路多功能串口转换器模块 进口FT4232HL 支持USB转RS232/485/422/TTL 多设备适用 多系统兼容 隔离型

支持USB转1路 TTL + 1路TTL/RS485 + 1路隔离RS485/422 + 1路隔离RS232/485，板载多种保护电路，传输稳定
价格
原价
型号
USB TO 4CH Serial Converter
SKU
25790
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

USB转RS485 USB转RS485 USB转4路RS485 USB转4路RS485 (隔离型) 232/485/TTL 232/485/TTL 232/485/422/TTL 232/485/422/TTL (4路多功能)
USB-485 USB-485 USB-232/485 USB-232/485 232-485 485-ETH 232/485-ETH USB-232/485/422/TTL (4路多功能)
RS232/485/TTL (FT232RL) RS232/485/TTL (CH343G RS232/485/422/TTL (FT232RNL) UART/I2C/SPI/JTAG (CH347T) 8 路 TTL (CH348) 4 路 TTL (CH344) 4 路 RS485 (CH344) 4 路 RS485 (CH344，B 型) RS232/485 (FT4232HL) RS485/422 (FT4232HL) RS232/485/422/TTL (FT4232H)
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

工业级 USB 转 4 路多功能串口

USB 转 1 路 TTL + 1 路 TTL/RS485 + 1 路隔离 RS485/422 + 1 路隔离 RS232/485

进口 FT4232HL | 传输稳定 | 多设备适用 | 多系统兼容

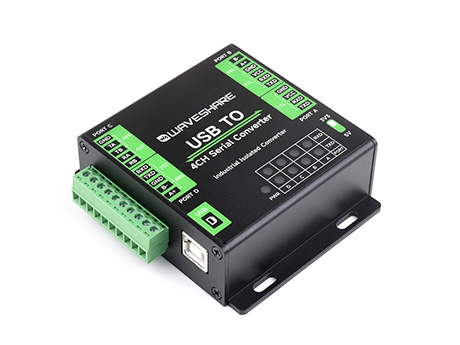

工业级 USB 转 4 路多功能串口主图

产品特性

  • 采用原装进口 FT4232HL 芯片，高速通信稳定、可靠、兼容性好
  • 可以通过 USB 扩展 4 路多功能串口，方便用户扩展或调试各种工业串口设备
  • 支持 USB 转 1 路 TTL + 1 路 TTL/RS485 + 1 路隔离 RS485/422 + 1 路隔离 RS232/485
  • 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
  • 板载一体式数字隔离，可进行信号隔离，可靠性高、抗干扰强、功耗低
  • 板载 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电
  • 板载自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流过压，提高抗冲击能力
  • 板载自动收发转换电路，确保 USB 端与不同接口能快速稳定通信、互不干扰
  • 板载 TTL 串口 3.3V 和 5V 电平转换电路，用户可通过开关切换 TTL 通信电平
  • 外置 9 个 LED 指示灯，方便查看电源和信号收发状态
  • 高品质 USB-B 接口材料，插拔顺畅，坚固可靠
  • 工业级金属外壳，支持壁挂安装，坚固美观，易安装

产品参数

产品类型 工业级 USB 转 4 通道多功能串口转换器
USB 接口 工作电平 5V
接口形式 USB-B 型接口
接口保护 200mA 自恢复保险丝，隔离输出
PORT A 接口
(单 TTL)		 TTL (UART) 工作电平 3.3V / 5V (可通过开关设置)
接口形式 接线端子
接口保护 提供钳位保护二极管，防过压负压，抗冲击干扰
传输模式 点对点
通信速率 300bps ~ 12Mbps
PORT B 接口 (TTL/RS485
二选一)		 TTL (UART) 工作电平 3.3V / 5V (可通过开关设置)
接口形式 接线端子
接口保护 提供钳位保护二极管，防过压负压，抗冲击干扰
传输模式 点对点
通信速率 300bps ~ 12Mbps
RS485 接口形式 接线端子
方向控制 硬件自动判别和控制数据传输方向
接口保护 提供 TVS 管保护，浪涌和静电保护
匹配电阻 默认 NC，预留 120R 匹配电阻，可跳线帽使能
传输模式 点对多 (485 模式至多 32 个节点，16 个节点以上建议加中继器)
通信速率 300bps ~ 921600bps
PORT C 接口 (RS485/422
二选一)		 隔离型 RS485/422 接口形式 接线端子
方向控制 硬件自动判别和控制数据传输方向
接口保护 提供 TVS 管保护，浪涌和静电保护，电源和信号隔离
匹配电阻 默认 NC，预留 120R 匹配电阻，可跳线帽使能
传输模式 点对多 (485 模式至多 32 个节点，16 个节点以上建议加中继器；422 模式至多可接 256 个节点，16 个节点以上建议加中继器)
通信速率 300bps ~ 921600bps
PORT D 接口 (RS232/485
二选一)		 隔离型 RS232 接口形式 接线端子
接口保护 提供 TVS 管保护，浪涌和静电保护，电源和信号隔离
传输模式 点对点
通信速率 300bps ~ 921600bps
隔离型 RS485 接口形式 接线端子
方向控制 硬件自动判别和控制数据传输方向
接口保护 提供 TVS 管保护，浪涌和静电保护，电源和信号隔离
匹配电阻 默认 NC，预留 120R 匹配电阻，可跳线帽使能
传输模式 点对多 (485 模式至多 32 个节点，16 个节点以上建议加中继器)
通信速率 300bps ~ 921600bps
指示灯 PWR 电源指示灯，接入 USB，检测到电压则亮红灯
TXD 发送指示灯，有数据从对应 PORT 口发出时亮绿灯
RXD 接收指示灯，有数据从对应 PORT 口发回时亮蓝灯
操作系统 Mac、Linux、Android、Windows 11 / 10 / 8.1 / 8 / 7

基本功能

可通过 USB 扩展 4 路多功能串口，方便用户扩展外接或调试各种工业串口设备；支持 USB 转 1 路 TTL + 1 路 TTL/RS485 + 1 路隔离 RS485/422 + 1 路隔离 RS232/485

工业级 USB 转 4 路多功能串口基本功能

工业级原装芯片

采用进口 FT4232HL 芯片方案，高速通信稳定、可靠、兼容性好

工业级 USB 转 4 路多功能串口

隔离型设计 更安全

一体式电源隔离可提供稳定的隔离电压，隔离端无须额外供电
一体式数字隔离可进行信号隔离，可靠性高、抗干扰强、功耗低

工业级 USB 转 4 路多功能串口隔离型设计

多重保护 安全稳定

TVS (瞬态电压抑制管) 可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电。自恢复保险丝和保护二极管可确保电流和电压稳定输出，防过流过压，提高抗冲击能力

工业级 USB 转 4 路多功能串口多重保护

多系统兼容

支持 Mac、Linux、Android、Windows 11 / 10 / 8.1 / 8 / 7 等系统

工业级 USB 转 4 路多功能串口多系统兼容

工业级铝合金磨砂外壳

使用铝合金材质，并经过氧化磨砂处理，牢固耐用，壁挂安装使用更灵活

工业级 USB 转 4 路多功能串口工业级铝合金磨砂外壳

接口简介

工业级 USB 转 4 路多功能串口接口简介

引脚定义

工业级 USB 转 4 路多功能串口引脚定义 工业级 USB 转 4 路多功能串口引脚定义

产品展示

工业级 USB 转 4 路多功能串口产品展示

产品尺寸

工业级 USB 转 4 路多功能串口产品尺寸

说明：以上尺寸为手工测量，存在约 1mm 误差

USB 转多功能串口转换器选型

产品类型 产品说明 串口转换
USB TO RS232/485/TTL
USB TO RS232/485/TTL		 USB 转单通道串口
采用 FT232RL 方案
工业级，带隔离型
可壁挂或桌面使用		 单串口转换器：
• USB 转 RS232
• USB 转 RS485
• USB 转 TTL
USB TO RS232/485/TTL (B)
USB TO RS232/485/TTL (B)		 USB 转单通道串口
采用 CH343G 方案
工业级，带隔离型
可壁挂或桌面使用		 单串口转换器：
• USB 转 RS232
• USB 转 RS485
• USB 转 TTL
USB TO RS232/485/422/TTL
USB TO RS232/485/422/TTL		 USB 转单通道串口
采用 FT232RNL 方案
工业级，带隔离型
可壁挂或导轨使用		 单串口转换器：
• USB 转 RS232
• USB 转 RS485
• USB 转 RS422
• USB 转 TTL
USB TO UART/I2C/SPI/JTAG
USB TO UART/I2C/SPI/JTAG		 USB 转双通道串口
采用 CH347T 方案
工业级，非隔离型
可壁挂或桌面使用		 多功能串口转换器：
• USB 转 2 路 TTL
• USB 转 1 路 TTL + 1 路 I2C + 1 路 SPI
• USB 转 1 路 TTL + 1 路 JTAG
USB TO 4CH TTL
USB TO 4CH TTL		 USB 转四通道串口
采用 CH344 方案
工业级，非隔离型
可壁挂或桌面使用		 四串口转换器：
• USB 转 4 路 TTL
USB TO 4CH RS485
USB TO 4CH RS485		 USB 转四通道串口
采用 CH344 方案
工业级，非隔离型
可壁挂或桌面使用		 四串口转换器：
• USB 转 4 路 RS485
USB TO 4CH RS485 (B)
USB TO 4CH
RS485 (B)		 USB 转四通道串口
采用 CH344 方案
工业级，带隔离型
可壁挂或桌面使用		 四串口转换器：
• USB 转 4 路 RS485
USB TO 4CH RS232/485
USB TO 4CH RS232/485		 USB 转四通道串口
采用 FT4232HL 方案
工业级，带隔离型
可壁挂或导轨使用		 四串口转换器：
• USB 转 4 路 RS232
• USB 转 3 路 RS232 + 1 路 RS485
• USB 转 2 路 RS232 + 2 路 RS485
USB TO 4CH RS232
USB TO 4CH RS232		 USB 转四通道串口
采用 FT4232HL 方案
工业级，带隔离型
可壁挂或桌面使用		 四串口转换器：
• USB 转 4 路 RS232
USB TO 4CH RS485/422
USB TO 4CH RS485/422		 USB 转四通道串口
采用 FT4232HL 方案
工业级，带隔离型
可壁挂或导轨使用		 四串口转换器：
• USB 转 4 路 RS485
• USB 转 3 路 RS485 + 1 路 RS422
• USB 转 2 路 RS485 + 2 路 RS422
USB TO 4CH Serial Converter
USB TO 4CH Serial Converter		 USB 转四通道串口
采用 FT4232HL 方案
工业级，带隔离型
可壁挂或桌面使用		 四串口转换器：
• USB 转 1 路 TTL + 3 路 RS485
• USB 转 1 路 TTL + 2 路 RS485 + 1 路 RS232
• USB 转 1 路 TTL + 2 路 RS485 + 1 路 RS422
• USB 转 1 路 TTL + 1 路 RS485 + 1 路 RS232 + 1 路 RS422
• USB 转 2 路 TTL + 2 路 RS485
• USB 转 2 路 TTL + 1 路 RS485 + 1 路 RS422
• USB 转 2 路 TTL + 1 路 RS422 + 1 路 RS232

产品资料

资料路径：www.waveshare.net/wiki/USB_TO_4CH_Serial_Converter

配置清单

  1. USB TO 4CH Serial Converter × 1
  2. USB 连接线 约 1.2 米 × 1
  3. 螺丝刀 × 1
