工业级隔离型USB转RS485/422转换器 支持USB转2路RS485+2路RS485/422 进口FT4232HL 支持壁挂和导轨安装

板载多种保护电路,传输稳定,多设备适用,多系统兼容,方便扩展或调试各种工业串口设备
价格
原价
型号
USB TO 4CH RS485/422
SKU
25970
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

工业级隔离型 USB 转换器

USB 转 4 路 RS485USB 转 2 路 RS422 & 2 路 RS485

进口 FT4232HL | 传输稳定 | 多设备适用 | 多系统兼容

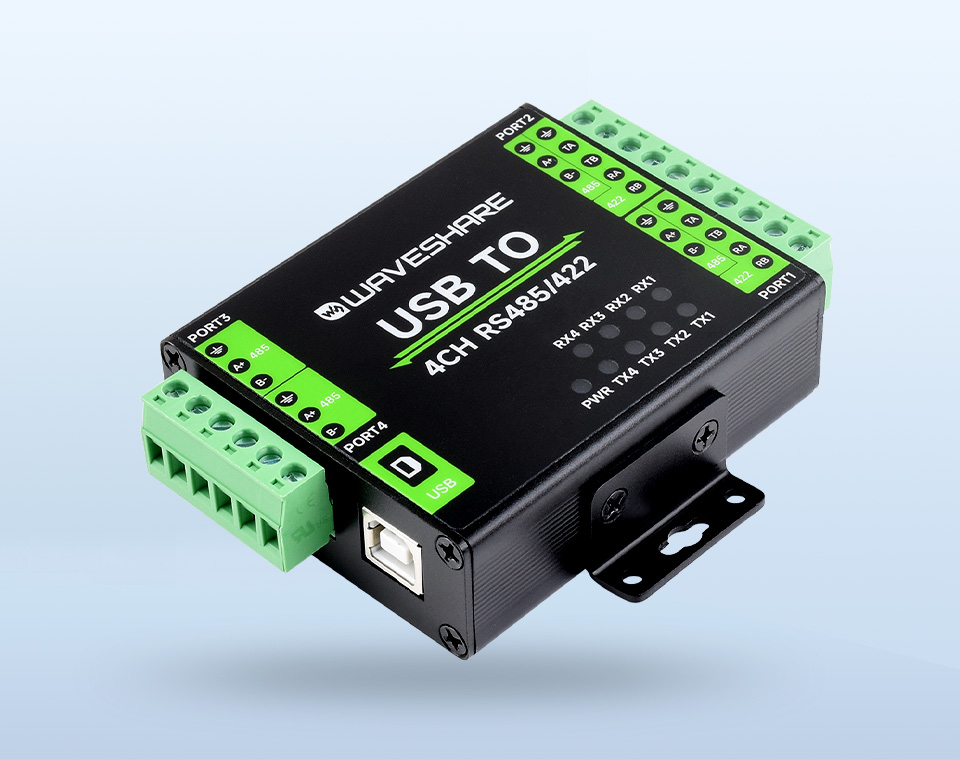

工业级隔离型 USB 转换器主图

产品特性

  • 采用原装进口 FT4232HL 芯片,高速通信稳定、可靠、兼容性好
  • 可以通过 USB 扩展 4 路多功能串口,方便用户扩展或调试各种工业串口设备
  • 支持 USB 转 2 路隔离 RS485/422 + 2 路隔离 RS485
  • 板载一体式电源隔离,可提供稳定的隔离电压,隔离端无须额外供电
  • 板载一体式数字隔离,可进行信号隔离,可靠性高、抗干扰强、功耗低
  • 板载 TVS (瞬态电压抑制管),可有效抑制电路中的浪涌电压和瞬态尖峰电压,防雷防静电
  • 板载自恢复保险丝和保护二极管,可确保电流和电压稳定输出,防过流过压,提高抗冲击能力
  • 板载自动收发转换电路,确保 USB 端与不同接口能快速稳定通信、互不干扰
  • 外置 9 个 LED 指示灯,方便查看电源和信号收发状态
  • 高品质 USB-B 接口材料,插拔顺畅,坚固可靠
  • 工业级金属外壳,支持壁挂和导轨两种安装方式,坚固美观,易安装

产品参数

产品类型 工业级数字隔离型转换器
USB 接口 工作电平 5V
接口形式 USB-B 型接口
接口保护 200mA 自恢复保险丝,隔离输出
隔离型 RS485/422 接口形式 接线端子
方向控制 硬件自动判别和控制数据传输方向
接口保护 提供 TVS 管保护,浪涌和静电保护,电源和信号隔离
匹配电阻 默认 NC,预留 120R 匹配电阻,可跳线帽使能
传输模式 点对多 (485 模式至多 32 个节点,16 个节点以上建议加中继器;422 模式至多可接 256 个节点,16 个节点以上建议加中继器)
通信速率 300bps ~ 921600bps
隔离型 RS485 接口形式 接线端子
方向控制 硬件自动判别和控制数据传输方向
接口保护 提供 TVS 管保护,浪涌和静电保护,电源和信号隔离
匹配电阻 默认 NC,预留 120R 匹配电阻,可跳线帽使能
传输模式 点对多 (485 模式至多 32 个节点,16 个节点以上建议加中继器)
通信速率 300bps ~ 921600bps
指示灯 PWR 电源指示灯,接入 USB,检测到电压则亮红灯
TX1~TX4 发送指示灯,有数据从对应 Port 口发出时亮灯
RX1~RX4 接收指示灯,有数据从对应 Port 口发回时亮灯
使用环境 温度范围 -15 ~ 70℃
操作系统 Mac、Linux、Android、Windows 11 / 10 / 8.1 / 8 / 7

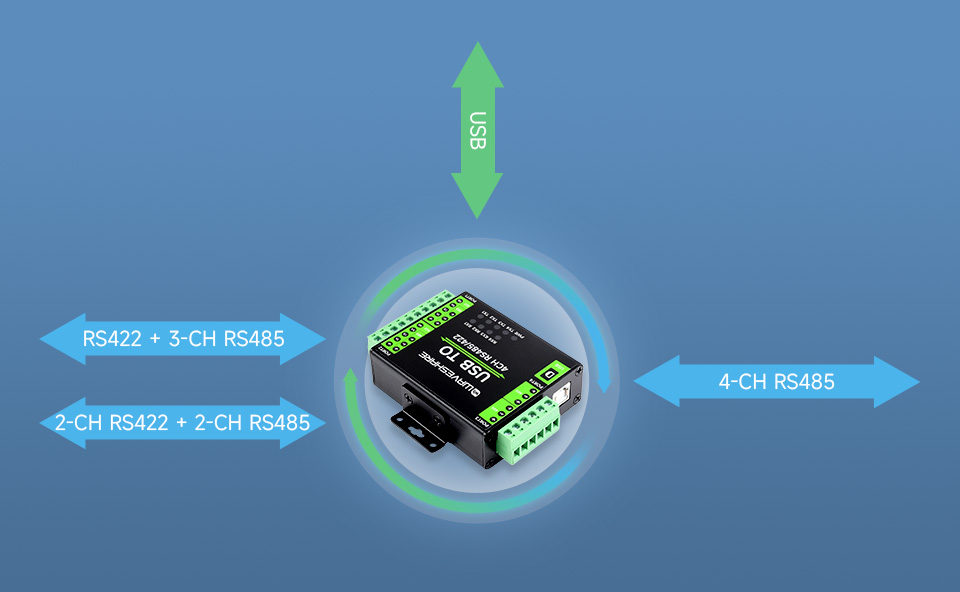

基本功能

可通过 USB 扩展 4 路多功能串口,方便用户扩展外接或调试各种工业串口设备;支持 USB 转 2 路隔离 RS485/422 + 2 路隔离 RS485

工业级隔离型 USB 转换器多重保护电路

工业级原装芯片

采用进口 FT4232HL 芯片方案,高速通信稳定、可靠、兼容性好

工业级隔离型 USB 转换器多重保护电路

隔离型设计 更安全

一体式电源隔离可提供稳定的隔离电压,隔离端无须额外供电
一体式数字隔离可进行信号隔离,可靠性高、抗干扰强、功耗低

工业级隔离型 USB 转换器多重保护电路

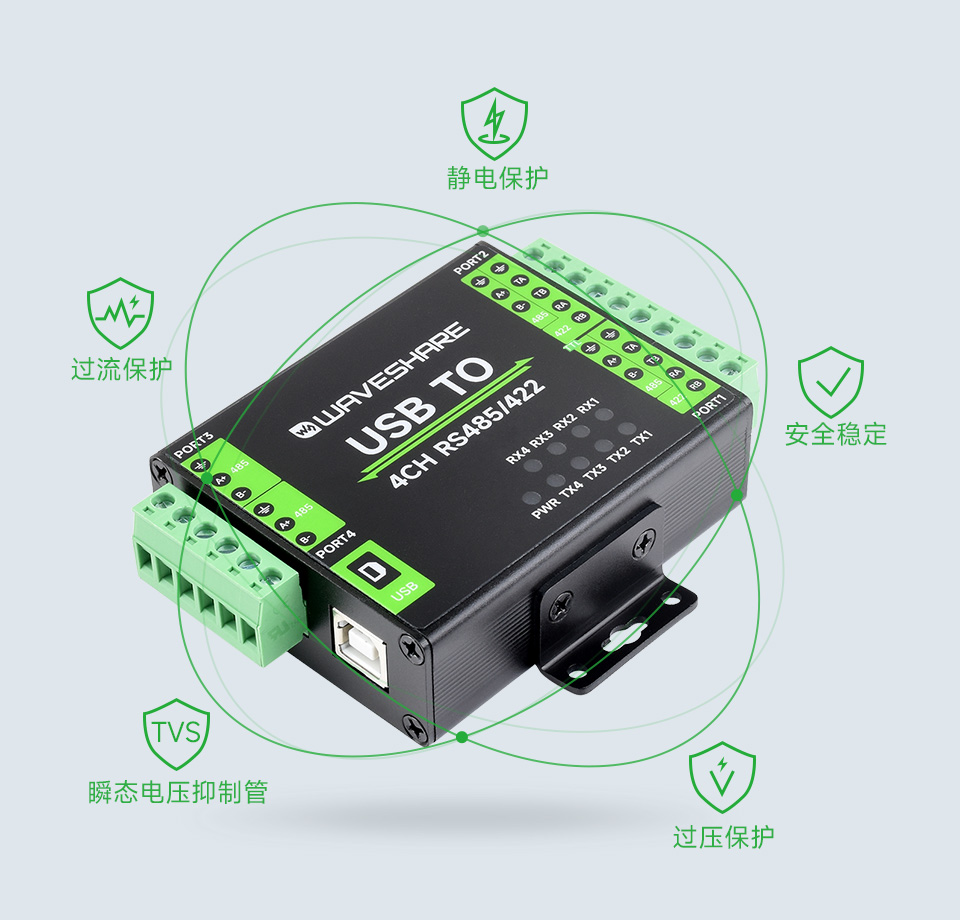

多重保护 安全稳定

TVS (瞬态电压抑制管) 可有效抑制电路中的浪涌电压和瞬态尖峰电压,防雷防静电。自恢复保险丝和保护二极管可确保电流和电压稳定输出,防过流过压,提高抗冲击能力

工业级隔离型 USB 转换器多重保护电路

多系统兼容

支持 Mac、Linux、Android、Windows 11 / 10 / 8.1 / 8 / 7 等系统

工业级隔离型 USB 转换器多系统兼容

工业级铝合金磨砂外壳

产品使用铝合金材质,并经过氧化磨砂处理牢固耐用,颜值与手感更好
支持壁挂和导轨安装,工业安装使用更灵活

工业级隔离型 USB 转换器工业级 USB HUB 芯片

接口简介

工业级隔离型 USB 转换器应用环境 工业级隔离型 USB 转换器应用环境

产品展示

工业级隔离型 USB 转换器应用环境

产品尺寸

工业级隔离型 USB 转换器产品尺寸

USB 转多功能串口转换器选型

产品类型 产品说明 串口转换
USB TO RS232/485/TTL
USB TO RS232/485/TTL
USB 转单通道串口
采用 FT232RL 方案
工业级,带隔离型
可壁挂或桌面使用
单串口转换器:
• USB 转 RS232
• USB 转 RS485
• USB 转 TTL
USB TO RS232/485/TTL (B)
USB TO RS232/485/TTL (B)
USB 转单通道串口
采用 CH343G 方案
工业级,带隔离型
可壁挂或桌面使用
单串口转换器:
• USB 转 RS232
• USB 转 RS485
• USB 转 TTL
USB TO RS232/485/422/TTL
USB TO RS232/485/422/TTL
USB 转单通道串口
采用 FT232RNL 方案
工业级,带隔离型
可壁挂或导轨使用
单串口转换器:
• USB 转 RS232
• USB 转 RS485
• USB 转 RS422
• USB 转 TTL
USB TO UART/I2C/SPI/JTAG
USB TO UART/I2C/SPI/JTAG
USB 转双通道串口
采用 CH347T 方案
工业级,非隔离型
可壁挂或桌面使用
多功能串口转换器:
• USB 转 2 路 TTL
• USB 转 1 路 TTL + 1 路 I2C + 1 路 SPI
• USB 转 1 路 TTL + 1 路 JTAG
USB TO 4CH TTL
USB TO 4CH TTL
USB 转四通道串口
采用 CH344 方案
工业级,非隔离型
可壁挂或桌面使用
四串口转换器:
• USB 转 4 路 TTL
USB TO 4CH RS485
USB TO 4CH RS485
USB 转四通道串口
采用 CH344 方案
工业级,非隔离型
可壁挂或桌面使用
四串口转换器:
• USB 转 4 路 RS485
USB TO 4CH RS485 (B)
USB TO 4CH
RS485 (B)
USB 转四通道串口
采用 CH344 方案
工业级,带隔离型
可壁挂或桌面使用
四串口转换器:
• USB 转 4 路 RS485
USB TO 4CH RS232/485
USB TO 4CH RS232/485
USB 转四通道串口
采用 FT4232HL 方案
工业级,带隔离型
可壁挂或导轨使用
四串口转换器:
• USB 转 4 路 RS232
• USB 转 3 路 RS232 + 1 路 RS485
• USB 转 2 路 RS232 + 2 路 RS485
USB TO 4CH RS485/422
USB TO 4CH RS485/422
USB 转四通道串口
采用 FT4232HL 方案
工业级,带隔离型
可壁挂或导轨使用
四串口转换器:
• USB 转 4 路 RS485
• USB 转 3 路 RS485 + 1 路 RS422
• USB 转 2 路 RS485 + 2 路 RS422
USB TO 4CH Serial Converter
USB TO 4CH Serial Converter
USB 转四通道串口
采用 FT4232HL 方案
工业级,带隔离型
可壁挂或桌面使用
四串口转换器:
• USB 转 1 路 TTL + 3 路 RS485
• USB 转 1 路 TTL + 2 路 RS485 + 1 路 RS232
• USB 转 1 路 TTL + 2 路 RS485 + 1 路 RS422
• USB 转 1 路 TTL + 1 路 RS485 + 1 路 RS232 + 1 路 RS422
• USB 转 2 路 TTL + 2 路 RS485
• USB 转 2 路 TTL + 1 路 RS485 + 1 路 RS422
• USB 转 2 路 TTL + 1 路 RS422 + 1 路 RS232

产品资料

配置清单

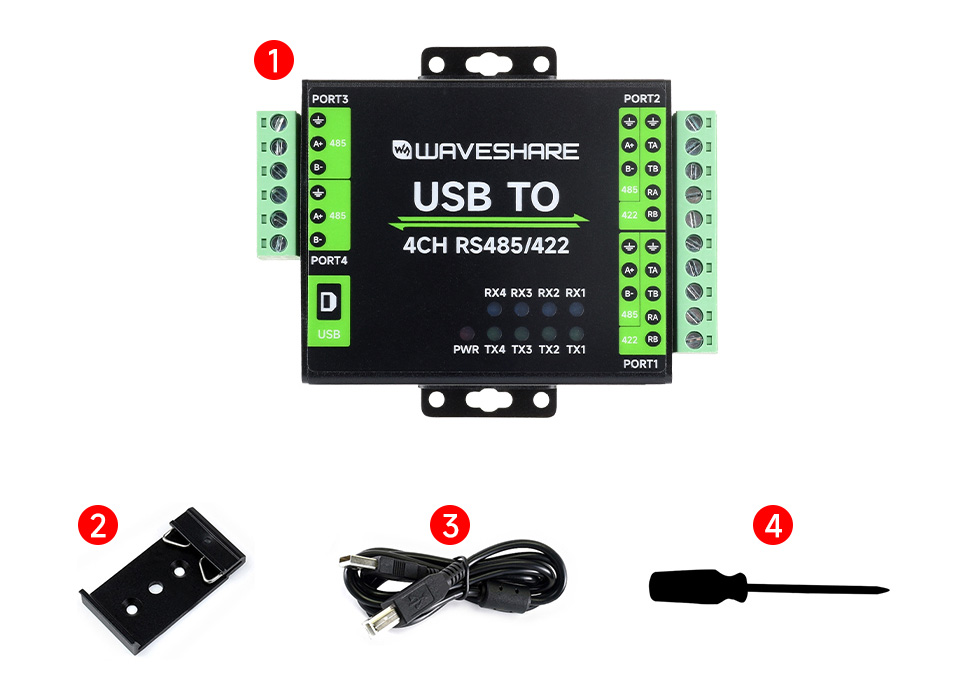

工业级隔离型 USB 转换器配置清单
  1. USB TO 4CH RS485/422 × 1
  2. 导轨卡扣 × 1
  1. USB 线 type A 公口转 type B 公口 约 1.2 米 × 1
  2. 螺丝刀 × 1
