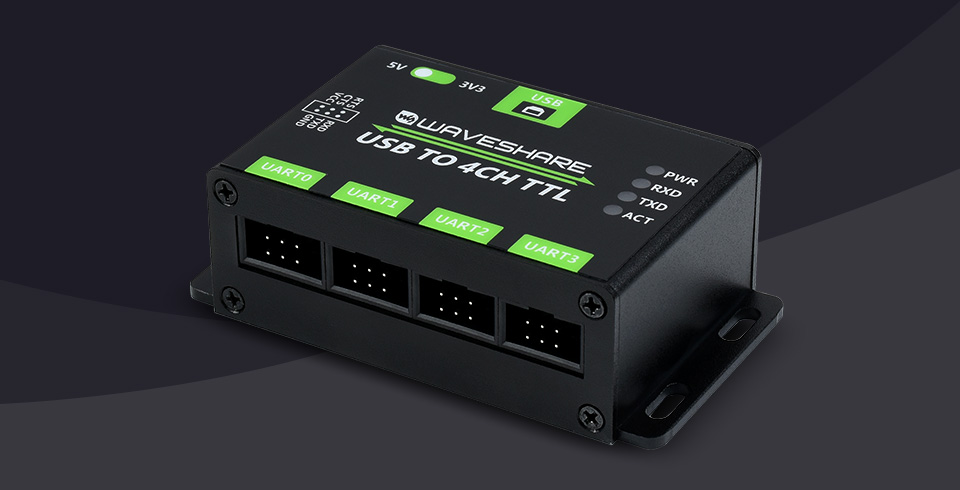

主机接口 | USB |
---|---|
设备接口 | UART |
通信范围 | 1200bps ~ 460800bps |

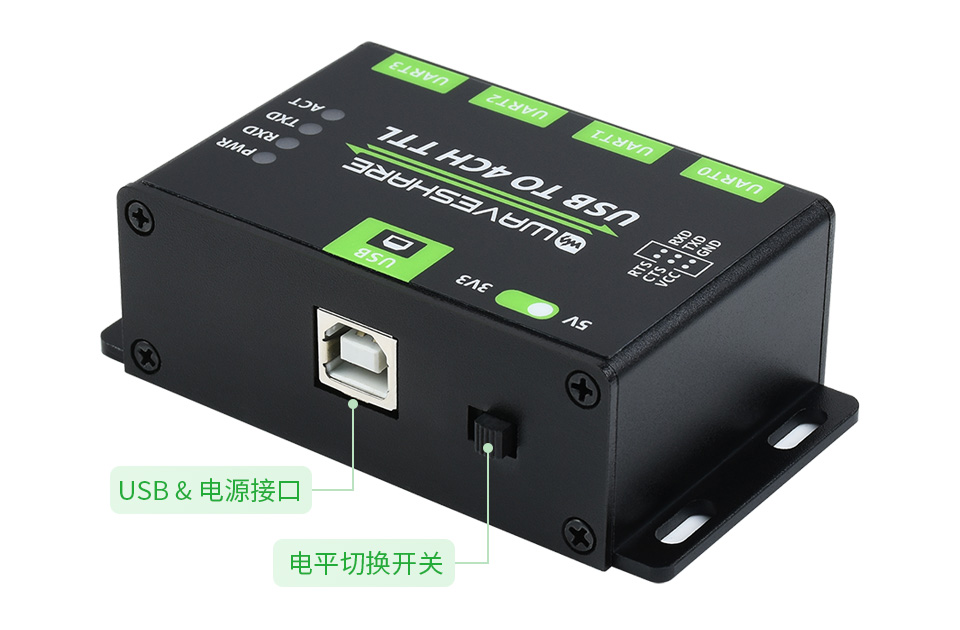

USB 接口 |
接口形式:USB-B 型接口

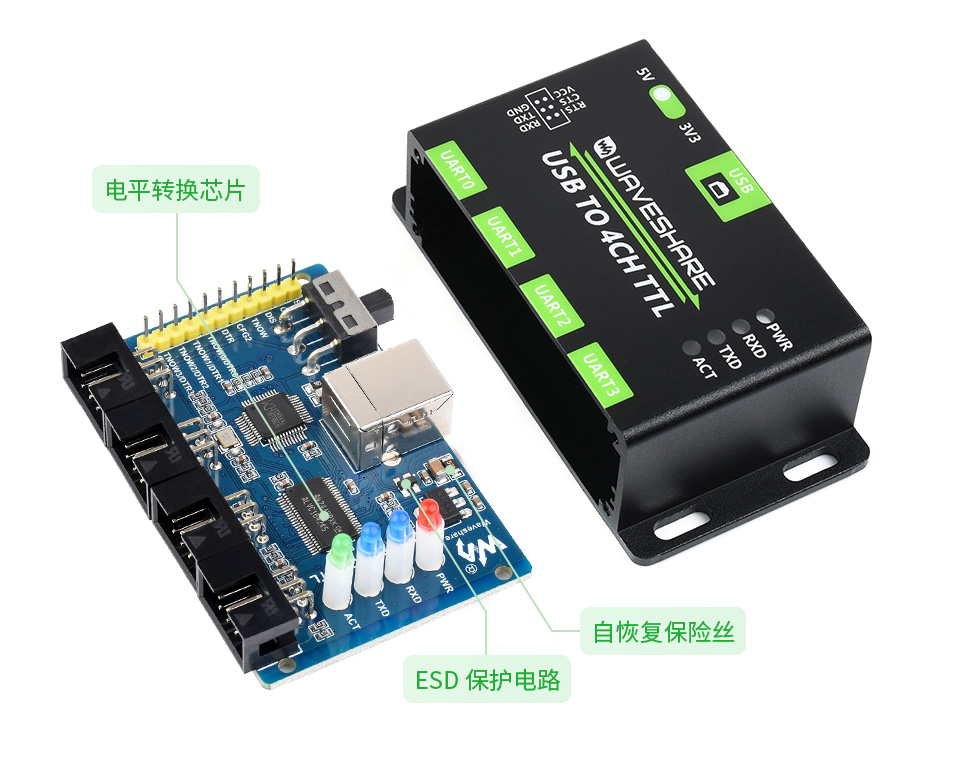

接口保护:自恢复保险丝、ESD 静电保护 |
UART 接口 |

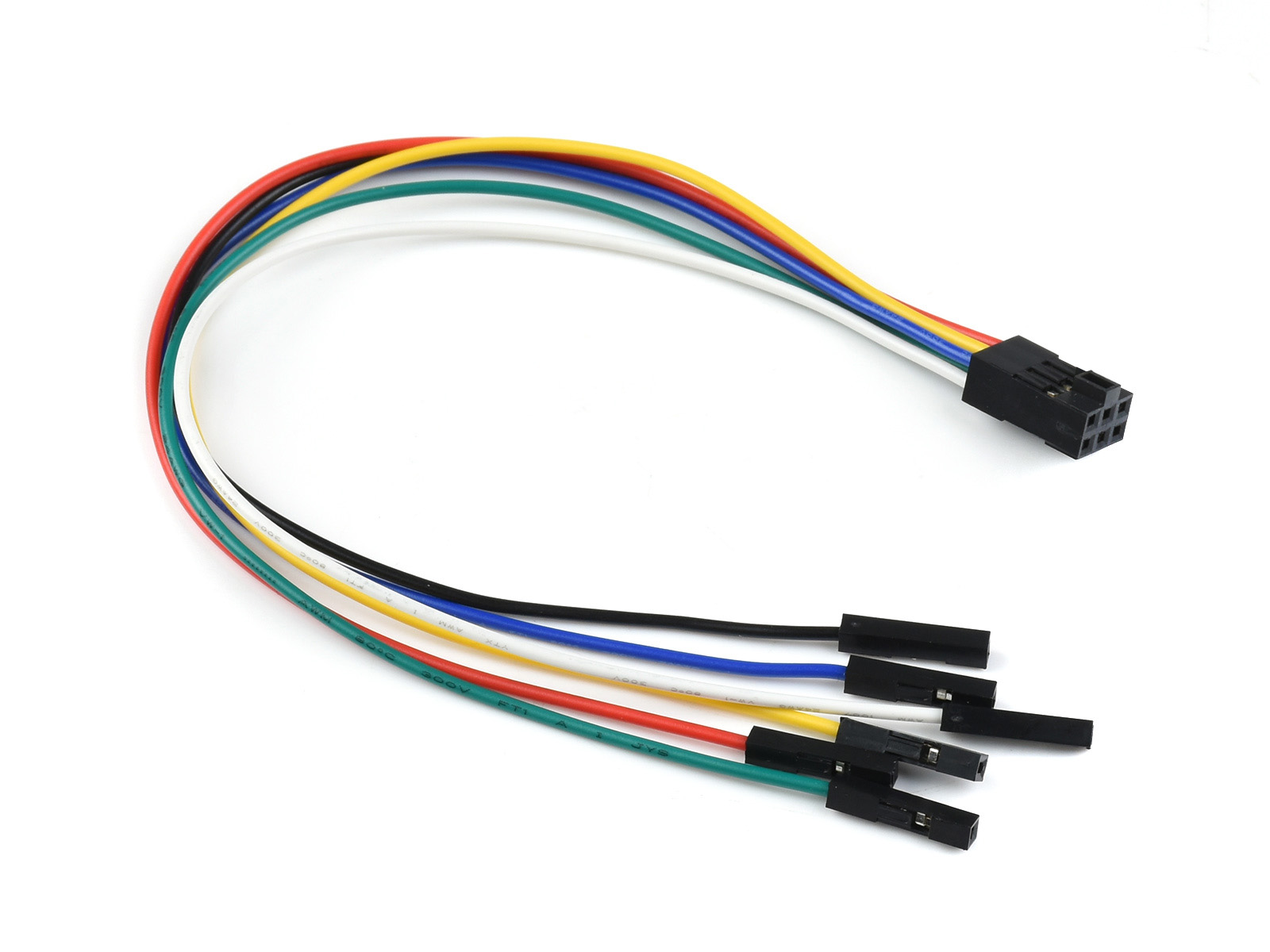

接口形式:6PIN 防反接接口
接口保护:IO 保护二极管电路 |

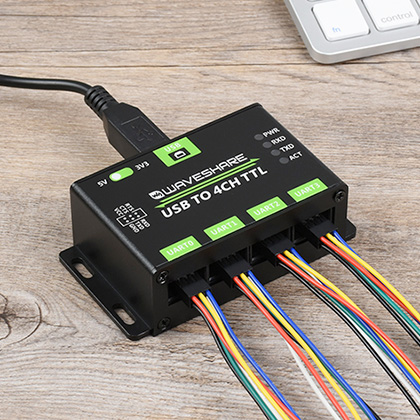

工业级芯片,4 路 TTL,可同时通信,相互独立
灵活组装,适合多种设备扩展 TTL 接口使用
安装固定方便,工业级金属外壳,坚固耐用

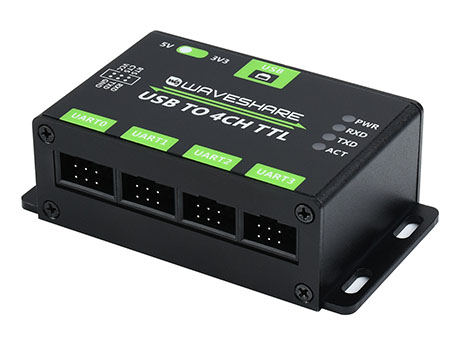

指示灯简介 | |
---|---|
PWR | 电源指示灯,接入 USB,检测到电压则亮灯 |
RXD | 接收指示灯,有数据从设备接口发回时亮灯 |
TXD | 发送指示灯,有数据从 USB 口发出时亮灯 |
ACT | 状态指示灯,正常运行亮灯 |
VCC | 可对外接的设备提供 5V 或 3.3V 电压(通过开关设置) |
---|---|
GND | 接 GND |
TXD | 接 MCU.RXD |
RXD | 接 MCU.TXD |
RTS | 接 MCU.CTS |
CTS | 接 MCU.RTS |
