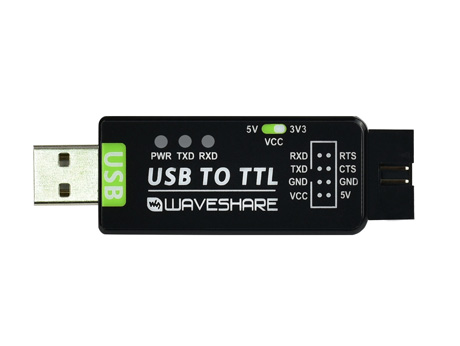

工业级USB转TTL转换器 原装FT232RL 多种保护电路 多系统兼容

工业级,原装FT232RL,自恢复保险丝,ESD和IO保护,小巧精致
价格
原价
型号
USB TO TTL
SKU
17939
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

FT232RL 串口转换器 CH343G 串口转换器
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

USB 转 TTL 模块

原装 FT232RL | 传输稳定 | 多设备适用 | 多系统兼容

工业级用料

工业级 USB 转 TTL 模块

我是一款工业级 USB 转 TTL 转换器,采用原装 FT232RL, 内置自恢复保险丝、ESD 和 IO 保护二极管电路等,体型小巧精致。

产品参数

产品类型 工业级 USB 转 TTL 转换器
主机接口 USB
通信速率 300bps ~ 3Mbps
设备接口 UART
USB 接口 接口形式:USB-A 型接口
接口保护:自恢复保险丝、ESD 静电保护
UART 接口 接口形式:接线端子
接口形式:8PIN 防呆接口
接口保护:IO 保护二极管电路
指示灯 PWR:电源指示灯,接入 USB,检测到电压则亮灯
TXD:发送指示灯,有数据从 USB 口发出时亮灯
RXD:接收指示灯,有数据从设备接口发回时亮灯

原装进口芯片

采用原装 FT232RL 芯片,提供更好的稳定性以及兼容性, 轻松实现计算机与TTL设备的工业级高性能通信

自恢复保险丝和瞬态抑制二极管

多系统兼容

支持 Win7/8/8.1/10/11、Mac、Linux、Android、WinCE 等系统

工业级 USB 转 TTL 模块多系统兼容

三种数据指示灯

轻轻松松看到工作状态,为您编程调试提供方便

工业级 USB 转 TTL 模块

USB 信号及转接器引脚说明

工业级 USB 转 TTL 模块
5V 可对外接的设备提供 5V 电压
VCC 可对外接的设备提供 5V 或 3.3V 电压(通过开关设置)
GND 接 GND
TXD 接 MCU.RXD(信号流向:MCU.RX << FT232 << PC.TX)
RXD 接 MCU.TXD(信号流向:MCU.TX >> FT232 >> PC.RX)
RTS 接 MCU.CTS(信号流向:MCU.CTS << FT232 << PC.RTS)
CTS 接 MCU.RTS(信号流向:MCU.RTS >> FT232 >> PC.CTS)

本产品不带 USB 线。该模块为 USB 转 TTL 电平,切勿直连 RS232 电平,以免烧坏模块。

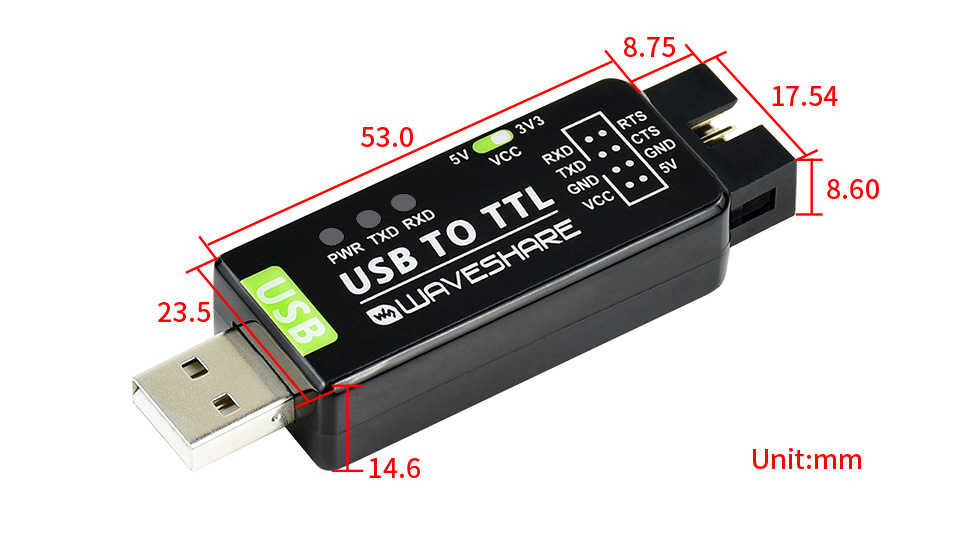

产品尺寸

工业级 USB 转 TTL 模块产品尺寸

*以上尺寸为手工测量,可能会有微小误差

产品选型

型号 USB TO TTL USB TO TTL (B) USB TO TTL (C) USB TO TTL (D)
示例图片 USB TO TTL USB TO TTL (B) USB TO TTL (C) USB TO TTL (D)
产品类型 USB 转 TTL 串口转换器 USB 转 TTL 串口线
芯片 FT232 CH343G FT232
通信速率 300bps ~ 3Mbps 50bps ~ 6Mbps 300bps ~ 3Mbps
硬件流 支持 不支持
系统兼容 Win7/8/8.1/10/11、Mac、Linux、Android
USB 接口 接口形式:USB-A 型接口
接口保护:自恢复保险丝、ESD 静电保护
UART
接口
接口形式:接线端子,8PIN 防呆接口
接口保护:IO 保护二极管电路
接口形式:6PIN 杜邦线 散头
接口保护:IO 保护二极管电路
接口形式:4PIN 杜邦线 散头 + SH1.0 3PIN 防呆串口接口
接口保护:IO 保护二极管电路
指示灯 PWR:电源指示灯,接入 USB,检测到电压则亮红灯
TXD:发送指示灯,有数据从 USB 接口发出时亮红灯
RXD:接收指示灯,有数据从设备接口发回时亮红灯
