USB TO RS485 (E)
隔离型双向转换器

工业级隔离型 USB 转 RJ45 单通道 RS485 转换器，采用原装 FT232RNL 芯片，板载隔离式 RS485 收发电路，RJ45 接口支持 T568B 线序，通信稳定可靠，适用于工控、仪器仪表、门禁安防及 PLC 通信等。

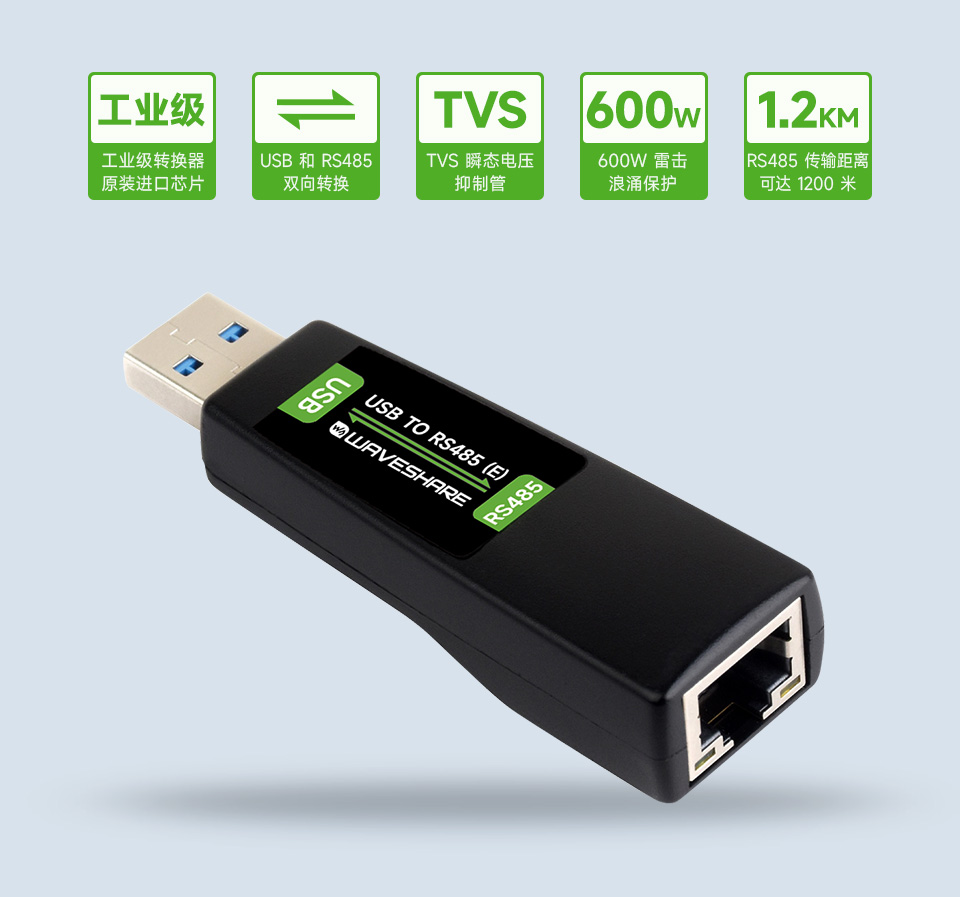

微雪 USB TO RS485 (E) 工业级隔离型转换器主图

产品特性

  • 支持 USB 转 RJ45 单通道 RS485 双向通信，USB-A 接口即插即用，RJ45 接口接线方便
  • 采用 FT232RNL 原装芯片方案，通信高速、稳定、可靠，驱动成熟，兼容性好
  • 板载隔离式 RS485 收发器，集成信号隔离与隔离电源，有效提升工业现场通信稳定性及抗干扰能力
  • 板载 TVS / ESD 防护器件，USB 侧与 RS485 侧均提供瞬态浪涌、静电防护，适合复杂电磁环境使用
  • 板载多路自恢复保险丝、保护二极管和 120R 终端电阻，可抑制过流过压冲击，提升总线通信稳定性
  • 板载 2 个 LED 指示灯，方便查看信号收发状态

产品参数

产品类型 工业级隔离型 USB 转 RJ45 单通道 RS485 转换器
通信速率 300bps ~ 512000bps
主机接口 USB
设备接口 RJ45 单通道 RS485
USB 接口 工作电平 5V
接口形式 USB-A 型接口
接口保护 具备 USB 侧过流保护、静电防护和瞬态浪涌抑制能力
传输距离 约 5 米
RS485
接口 		接口形式 RJ45 接口（T568B 线序）
接口引脚 1=A、2=B、3=NC、4=5V、5=5V、6=NC、7=GND、8=GND
方向控制 硬件自动判别和控制数据传输方向
接口保护 具备 RS485 侧浪涌抑制、静电防护、过流过压保护、反向冲击保护和总线匹配优化能力
隔离方案 隔离式 RS485 收发器，集成信号隔离与隔离电源
通道数量 单通道 RS485
传输距离 约 1200 米（低速率、理想线缆环境下）
传输模式 点对多（至多 32 个节点，16 个节点以上建议加中继器）
指示灯 TXD 发送指示灯，有数据从 USB 口发出时亮绿灯
RXD 接收指示灯，有数据从设备接口返回时亮黄灯
使用环境 温度范围 -40℃ ~ 85℃
湿度范围 5%RH ~ 95%RH
操作系统 Mac、Linux、Android、WinCE、Windows 11 / 10 / 8.1 / 8 / 7 / XP

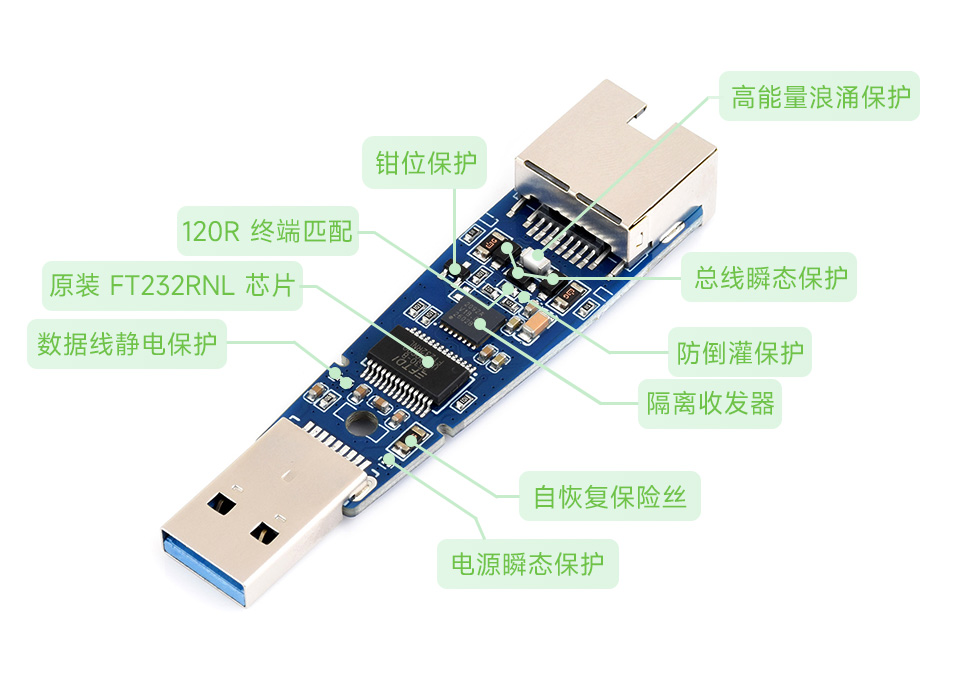

FT232RNL 原装芯片方案

采用 FT232RNL USB 转串口芯片，驱动成熟、通信稳定、兼容性好；配合

隔离式 RS485 收发电路，实现 USB 与 RS485 总线之间的稳定隔离转换

USB TO RS485 (E) 采用原装 FT232RNL 芯片特写

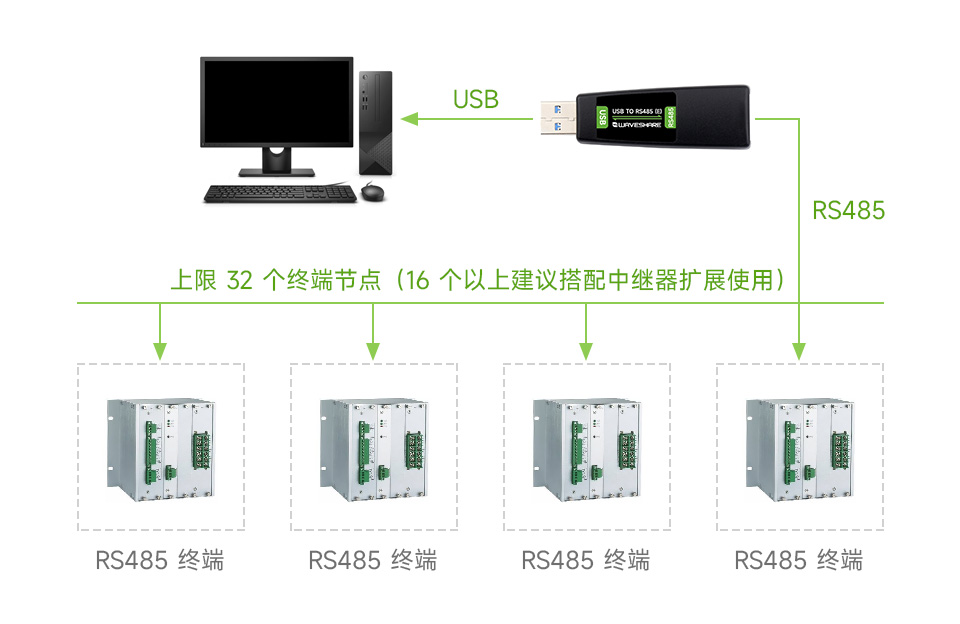

隔离型 RS485 远距离传输

可将 USB 信号转换为平衡差分 RS485 信号，硬件自动控制收发方向，支持 300bps ~ 512000bps 通信速率；低速率、理想线缆环境下 RS485 传输距离可达约 1200 米

USB TO RS485 (E) 支持 1200 米远距离传输示意图

多系统兼容

支持 Mac、Linux、Android、WinCE、Windows 11 / 10 / 8.1 / 8 / 7 / XP 等系统，适配 PC、工控机、嵌入式主机等设备

USB TO RS485 (E) 支持 Windows Linux Mac Android 多系统兼容

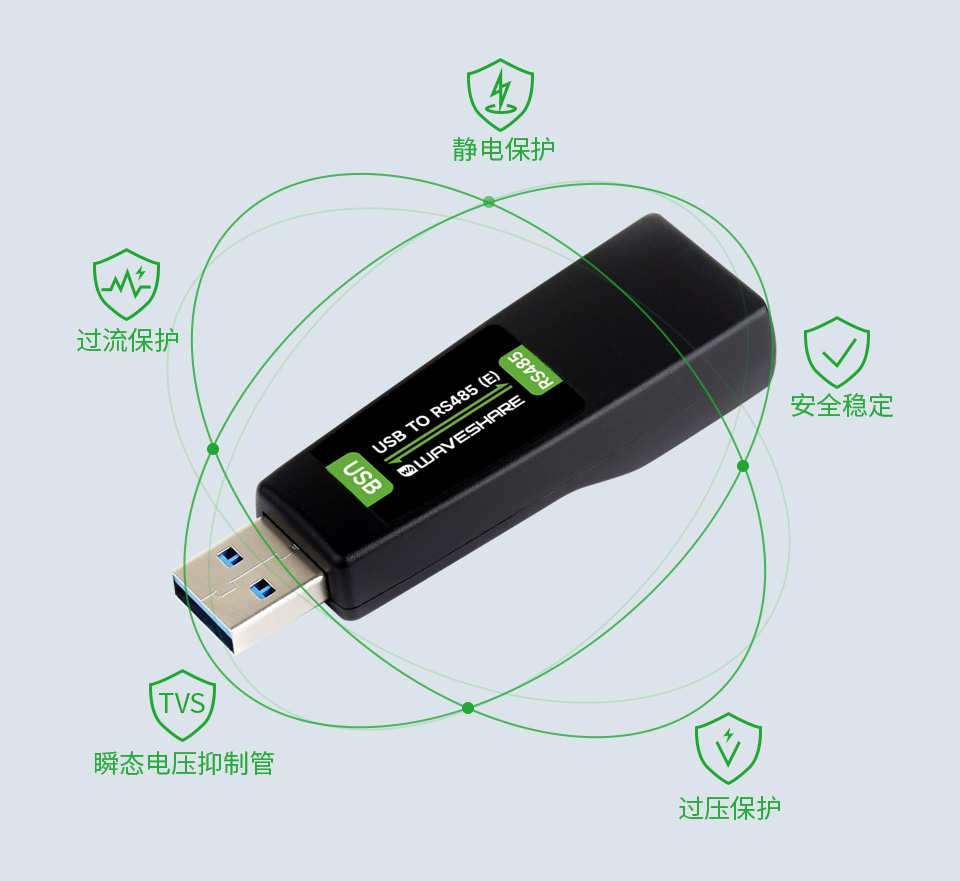

多重保护 安全稳定

TVS (瞬态电压抑制管) 可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电。自恢复保险丝和保护二极管可确保电流和电压稳定输出，防过流过压，提高抗冲击能力

USB TO RS485 (E) 板载 TVS 及自恢复保险丝多重保护电路

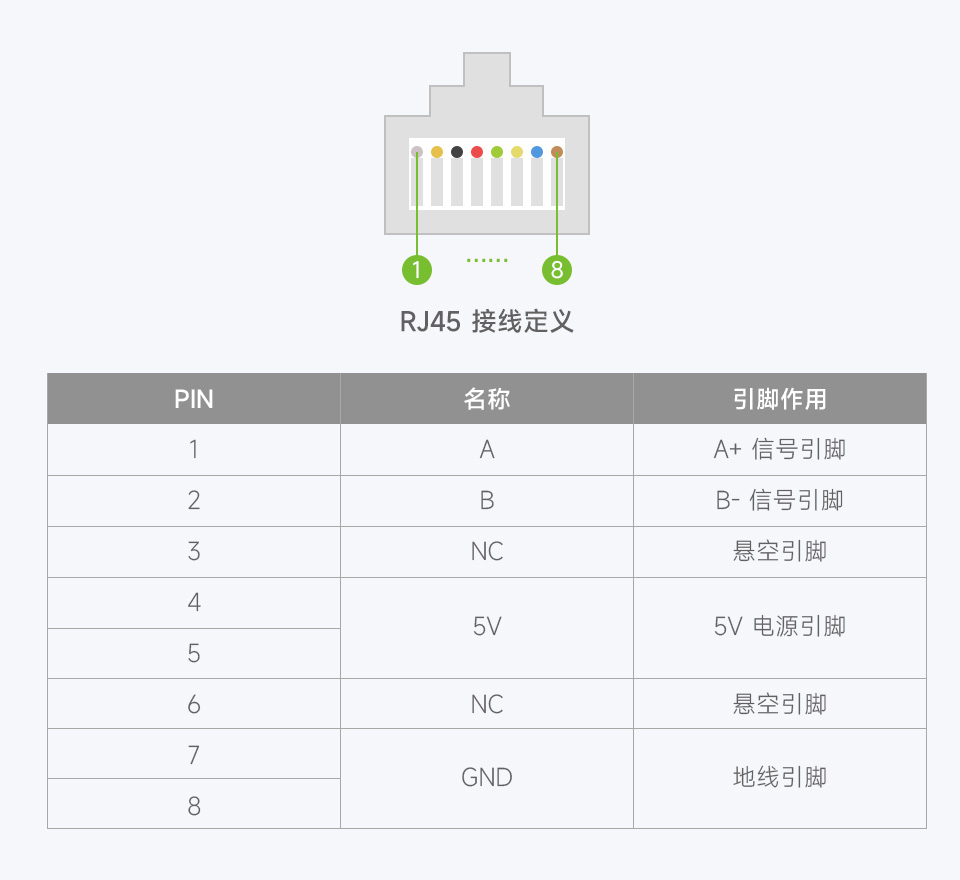

RJ45 单通道 RS485 接口

采用 RJ45 接口输出单通道 RS485 信号，
方便与同线序设备或转接线快速连接

USB TO RS485 (E) RJ45 接口 T568B 线序定义图

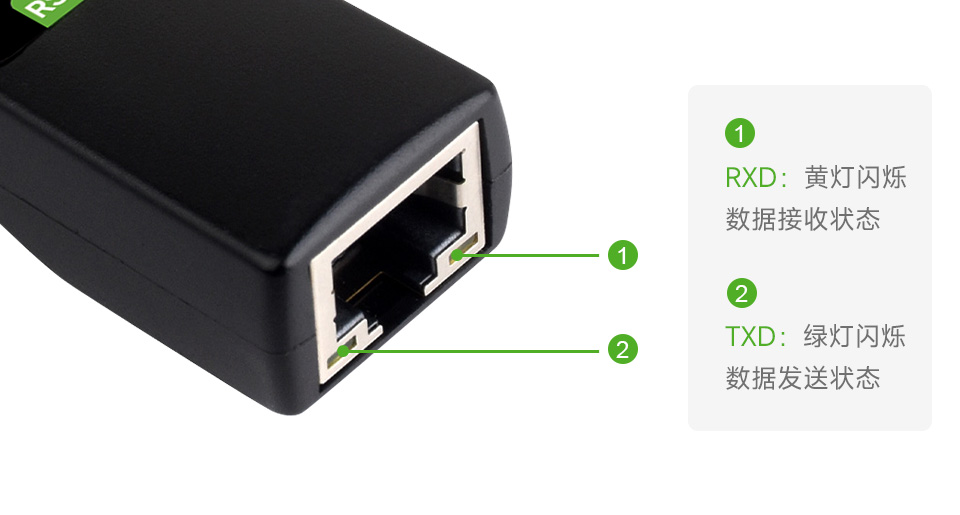

工作状态指示灯

板载 TXD、RXD 指示灯，USB 发送数据、RS485 返回数据一目了然，便于现场调试与故障排查

USB TO RS485 (E) TXD RXD 数据收发状态指示灯说明

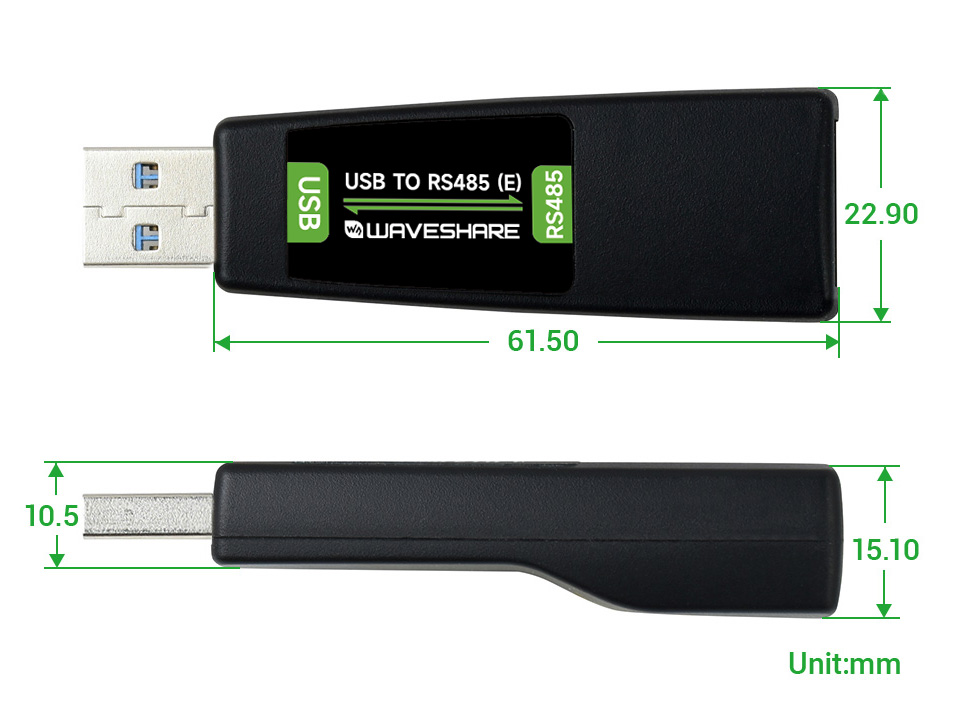

产品尺寸

微雪 USB TO RS485 (E) 产品外壳尺寸规格图

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
（例程资料以链接中实际给出的为准）

资料路径：docs.waveshare.net/USB_TO_RS485_E

配置清单

USB TO RS485 (E) × 1

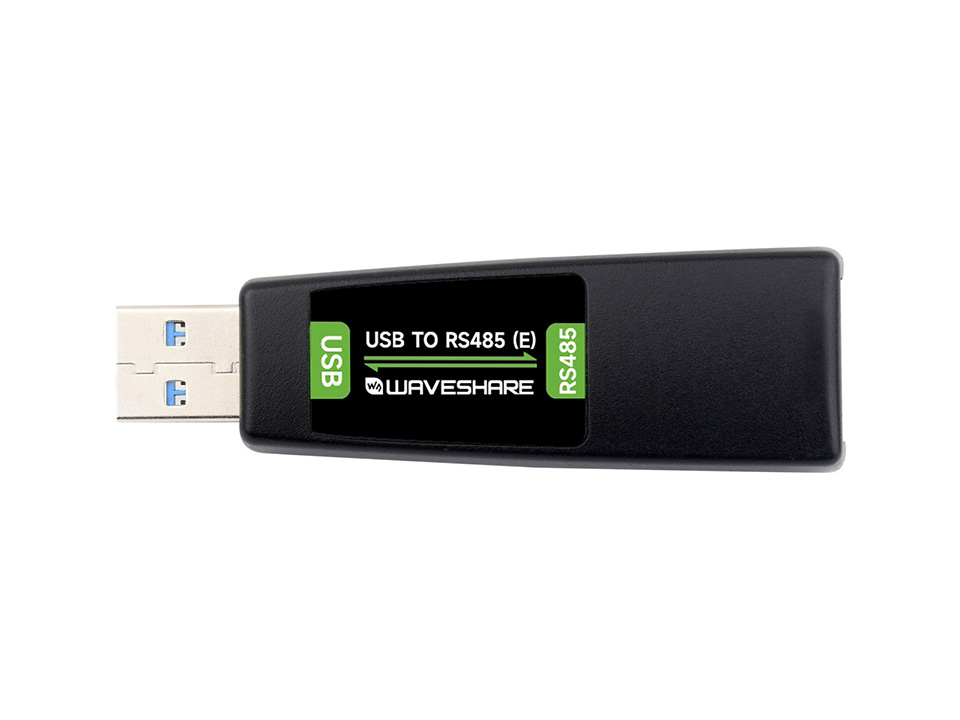

USB TO RS485 (E) 包装配置清单

保修服务


保修3个月



免费保修


保修期内，正常使用下产生的质量问题，比如出现色差、触摸不灵等。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费。




特殊说明


显示屏和镜头属玻璃制品，请妥善存放和使用，若屏幕或镜头出现磨损或爆裂，无法保修。
