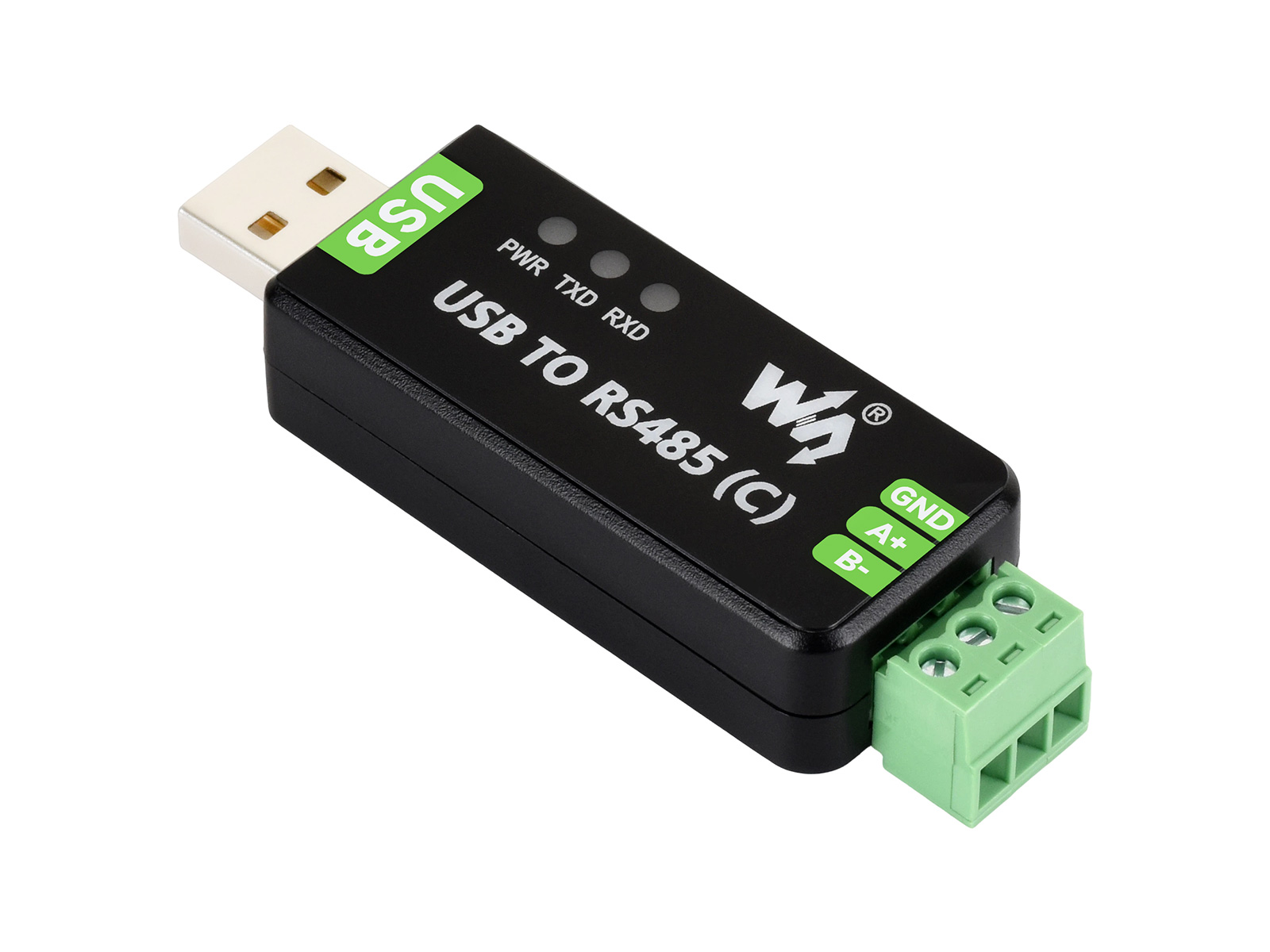

USB TO RS485 (C)工业级隔离型双向转换器 采用FT232RNL芯片 板载隔离式收发器和TVS 1200米远距离传输

工业级，原装 FT232RNL ，内置防雷管、 自恢复保险丝、ESD 和 TVS 保护电路等 可靠速度为 300bps ~ 512000bps
价格
原价
型号
USB TO RS485 (C)
SKU
34620
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 立即购买 收藏

7天无理由退换

RS232/485
(隔离型) RS232/485 (FT232方案) USB转8路 RS485(隔离型) USB转RS485 (FT232方案) USB转RS485 (CH343方案) USB转RS485 (FT232RNL 隔离型) USB转2路 RS485 (隔离型) RS485/422 (隔离型) USB转4路RS485 USB转4路RS485 (隔离型) 232/485/TTL (FT232方案) 232/485/TTL (CH343方案) 232/485/422/TTL (FT232方案) 232 485 422 TTL (4路多功能) RS232/485
(2米线长)
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车 立即购买

USB TO RS485 (C)
隔离型双向转换器

工业级隔离型 USB 转 RS485 转换器，采用 FT232RNL 原装芯片方案，
通信稳定，适用于各种通信要求较高的工控设备或应用

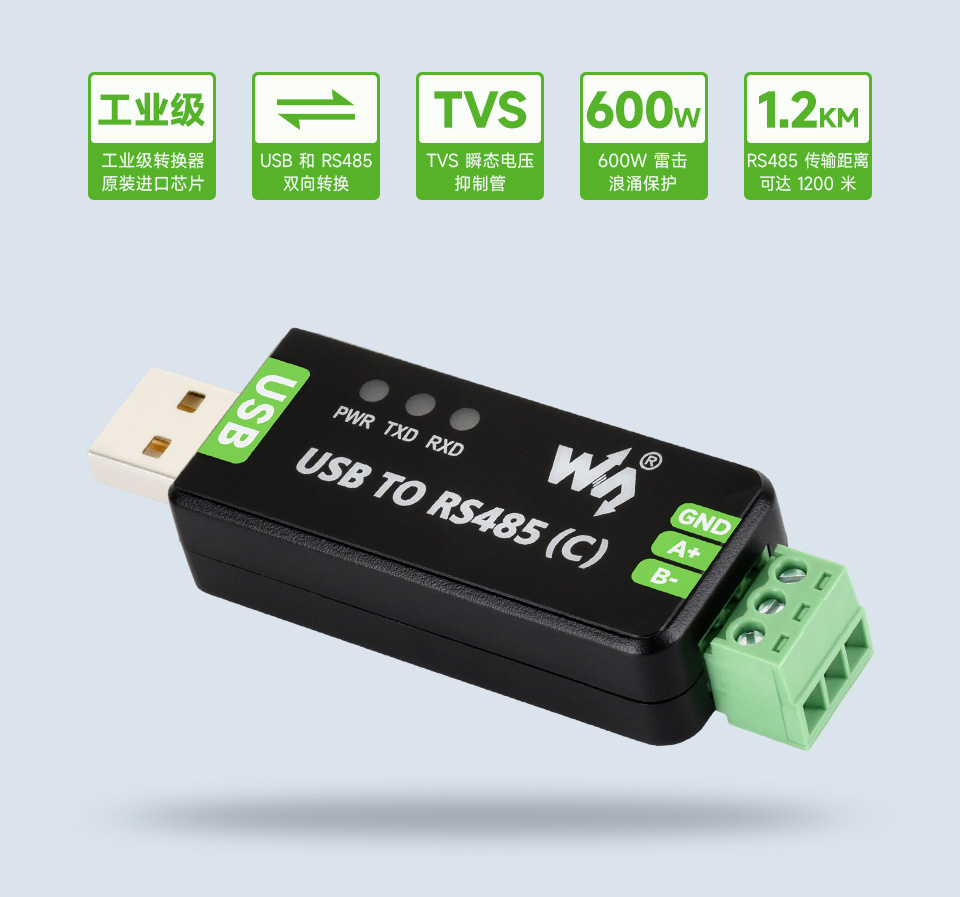

工业级隔离型 USB 转 RS485 转换器 产品主图

产品特性

  • 支持 USB 转 RS485 通信
  • 采用 FT232RNL 原装进口芯片，通信高速、稳定、可靠、兼容性好
  • 板载隔离式收发器，集成电气隔离与静电防护，支持静电防护，有效提升工业场景通信稳定性及抗干扰能力
  • 板载 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电
  • 板载自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流过压，提高抗冲击能力
  • 板载 3 个 LED 指示灯，方便查看电源和信号收发状态

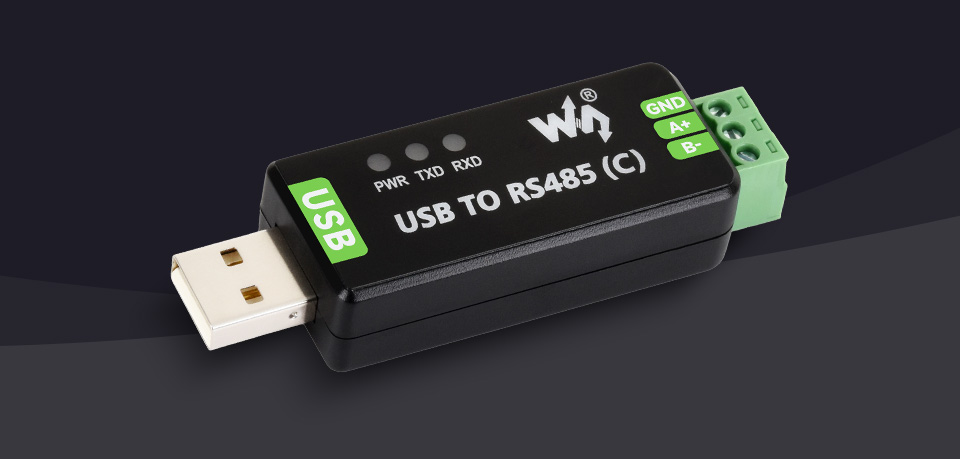

工业级隔离型 USB 转 RS485 转换器 整体外观

产品参数

产品类型 工业级隔离型 USB 转 RS485 转换器
通信速率 FT232RNL 芯片 300bps ~ 512000bps
主机接口 USB
设备接口 RS485
USB 接口 工作电平 5V
接口形式 USB-A 型接口
接口保护 200mA 自恢复保险丝、ESD 静电保护
传输距离 约 5 米
RS485
接口 		接口形式 接线端子
接口引脚 A+、B-、GND
方向控制 硬件自动判别和控制数据传输方向
接口保护 提供 600W 防雷、浪涌和 15KV 静电保护
(板载 120R 平衡电阻)
隔离电压 光电隔离，最高可达 2.5KV
传输距离 约 1200 米 (低速率情况下)
传输模式 点对多 (至多 32 个节点，16 个节点以上建议加中继器)
指示灯 PWR 电源指示灯，接入 USB，检测到电压则亮红灯
TXD 发送指示灯，有数据从 USB 口发出时亮红灯
RXD 接收指示灯，有数据从设备接口发回时亮红灯
使用环境 温度范围 -40℃ ~ 85℃
湿度范围 5%RH ~ 95%RH
操作系统 Mac、Linux、Android、WinCE、Windows 11 / 10 / 8.1 / 8 / 7 / XP

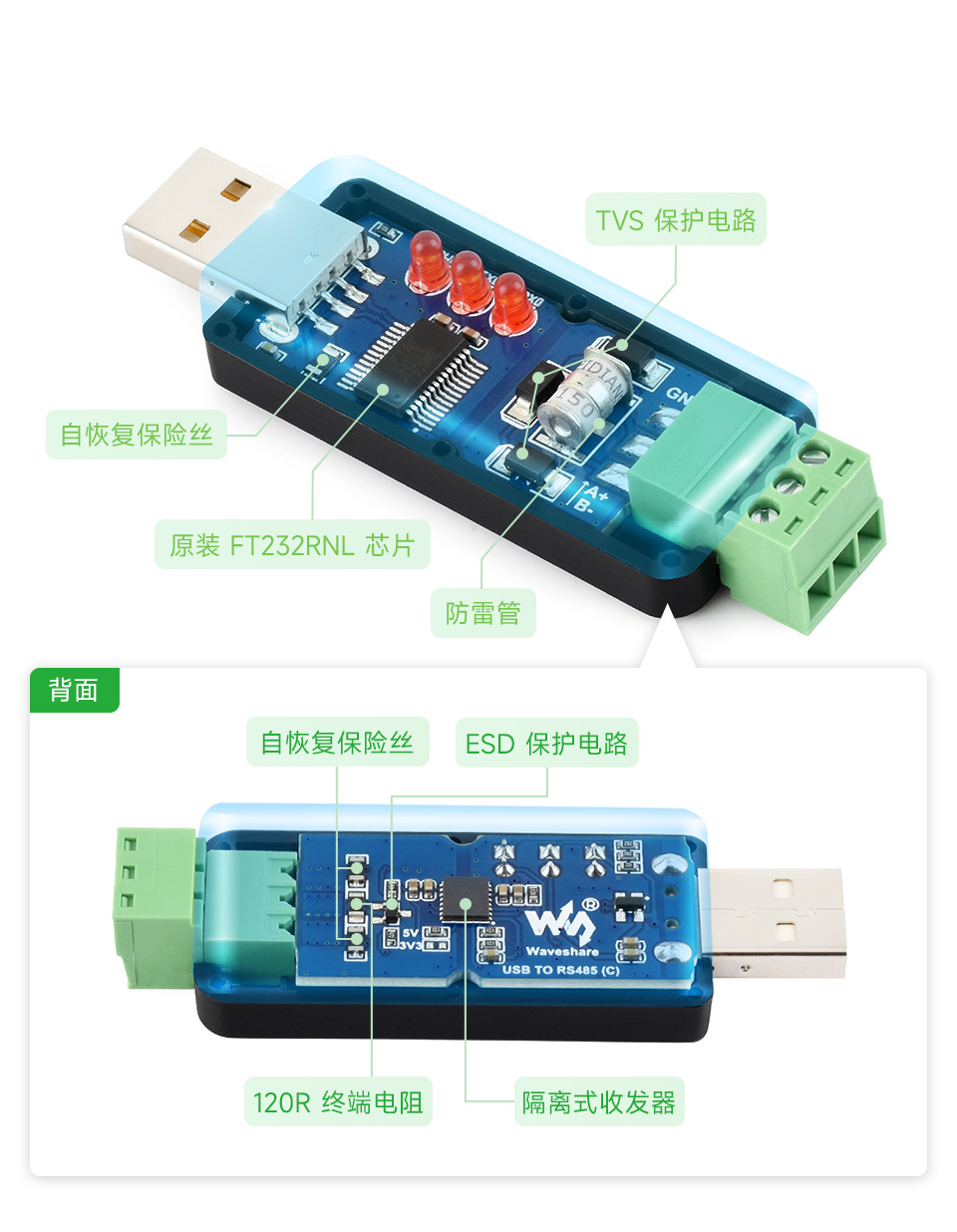

原装进口芯片

采用 FT232RNL 原装芯片，提供更好的稳定性及兼容性，内置防雷管、
自恢复保险丝、ESD 和 TVS 保护电路等

工业级隔离型 USB 转 RS485 转换器 原装进口芯片

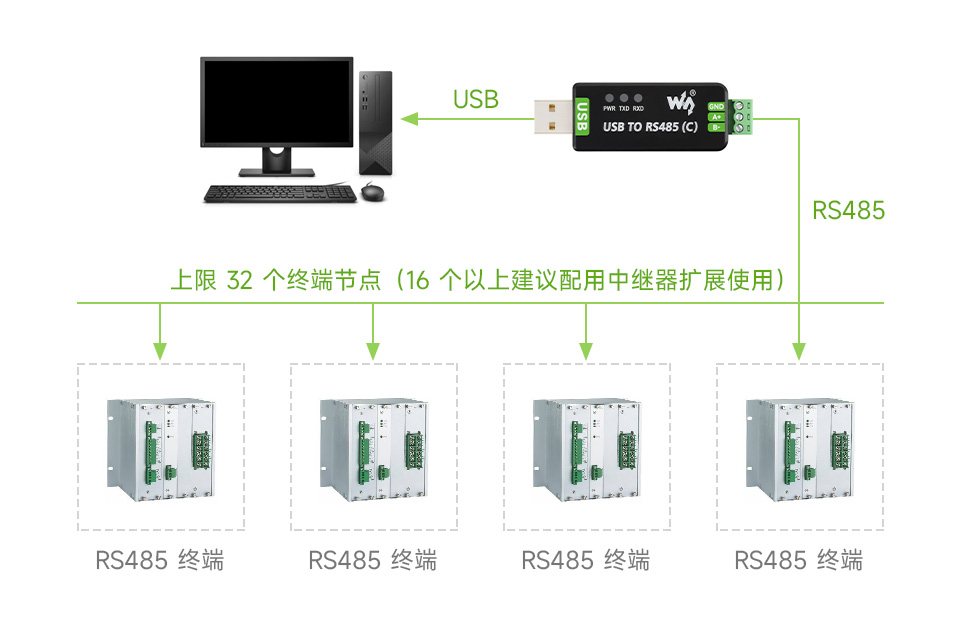

1200 米远距离传输

可将 USB 信号转换成平衡差分 RS485 信号，传输速率稳定，可靠速度为 300bps ~ 512000bps，传输距离 RS485 约 1200 米，USB 约 5 米

工业级隔离型 USB 转 RS485 转换器 1200 米远距离传输

多系统兼容

支持 Mac、Linux、Android、WinCE、Windows 11 / 10 / 8.1 / 8 / 7 / XP 等系统

工业级隔离型 USB 转 RS485 转换器 多系统兼容

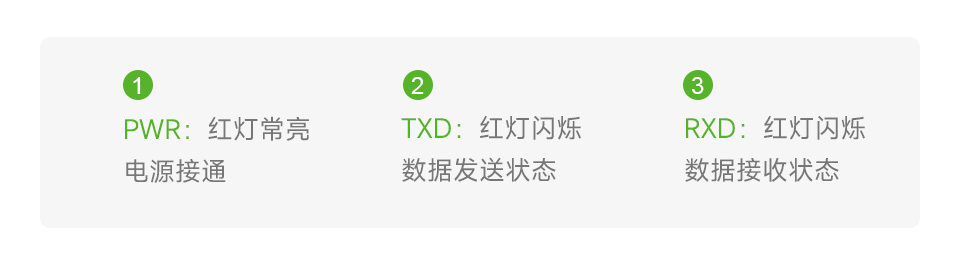

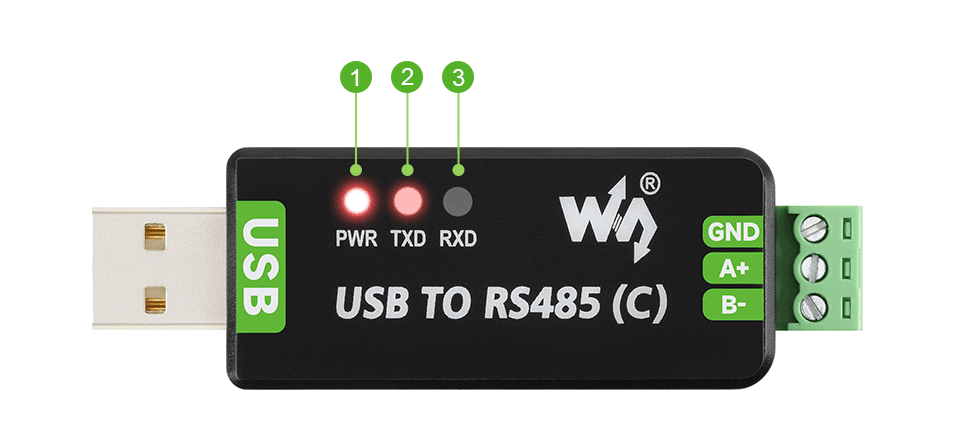

工作状态指示灯

板载 3 个 LED 指示灯，方便查看电源和信号收发状态

工业级隔离型 USB 转 RS485 转换器 工作状态指示灯展示 工业级隔离型 USB 转 RS485 转换器 PWR/TXD/RXD 指示灯定义说明

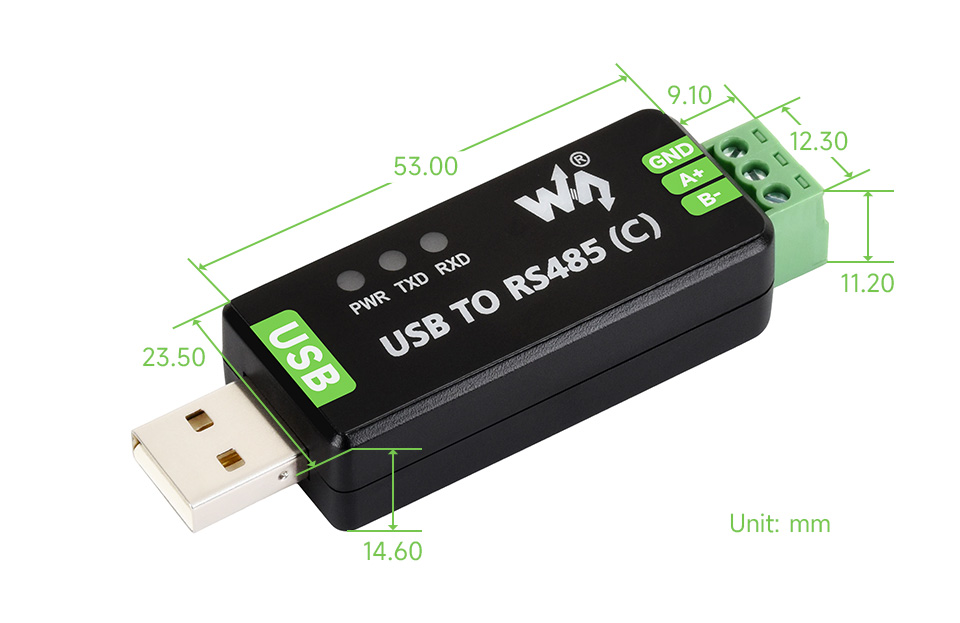

产品尺寸

工业级隔离型 USB 转 RS485 转换器 产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
（例程资料以链接中实际给出的为准）

资料路径：docs.waveshare.net/USB_TO_RS485_C

配置清单

  1. USB TO RS485 (C) × 1
  2. USB 线 Type-A 公口转 Type-A 母口约 1.2m × 1
  3. 螺丝刀 × 1
