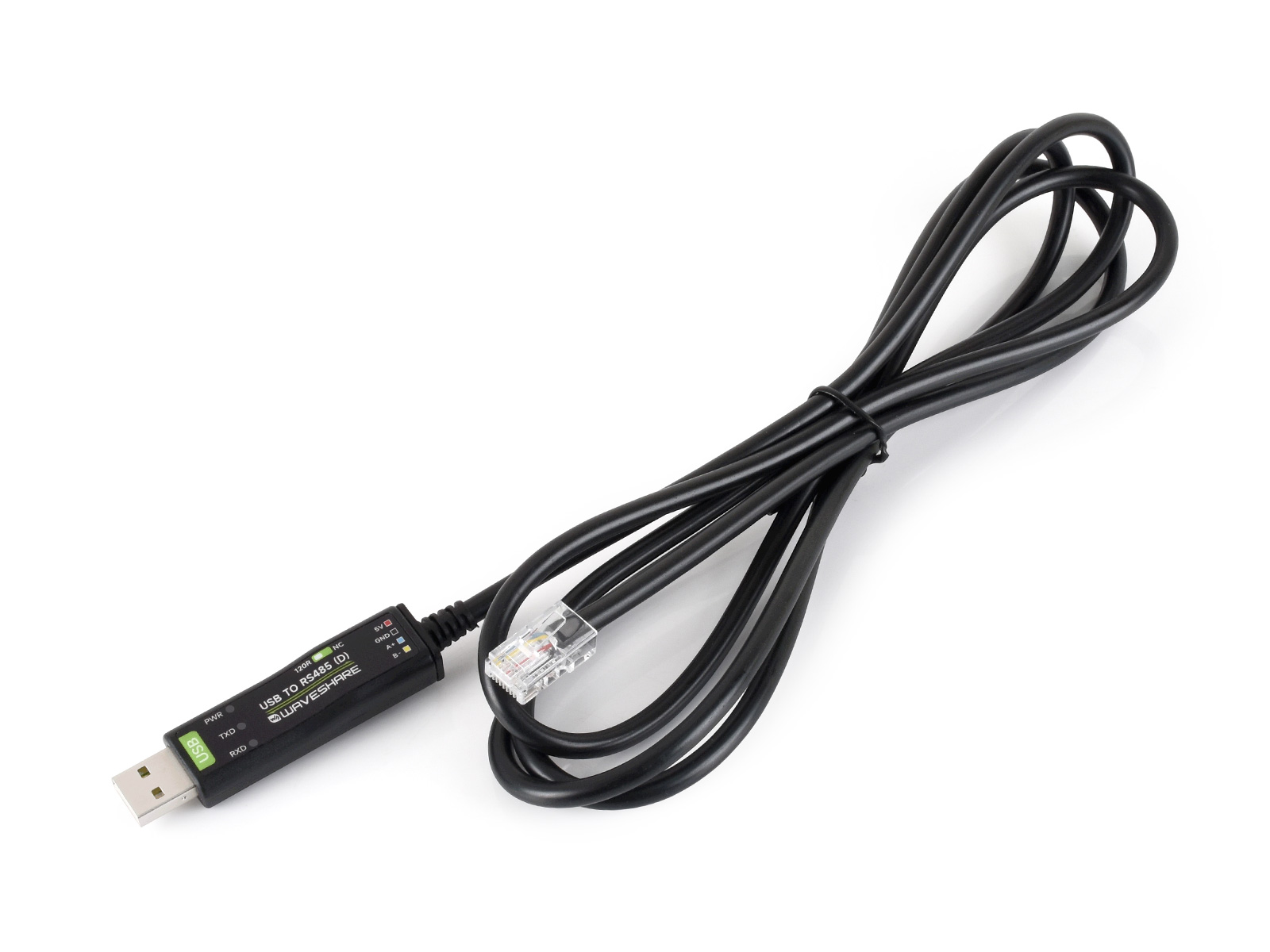

USB TO RS485 (D)工业级隔离型双向转换器 2米长 采用FT232RNL芯片 板载隔离式RS485收发电路 RJ45接口采用T568B线序

集成信号隔离与隔离电源，板载 TVS / ESD 防护器件、多路自恢复保险丝、保护二极管和 120R 终端电阻，300bps ~ 512000bps 通信速率
价格
原价
型号
USB TO RS485 (D)
SKU
35209
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 立即购买 收藏

7天无理由退换

RS232/485
(隔离型) RS232/485 (FT232方案) USB转8路 RS485(隔离型) USB转RS485 (FT232方案) USB转RS485 (CH343方案) USB转RS485 (FT232RNL 隔离型) USB转RS485(FT232RNL隔离型T568B) USB转2路 RS485 (隔离型) RS485/422 (隔离型) USB转4路RS485 USB转4路RS485 (隔离型) 232/485/TTL (FT232方案) 232/485/TTL (CH343方案) 232/485/422/TTL (FT232方案) 232 485 422 TTL (4路多功能) RS232/485
(2米线长)
点击查看更多
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车 立即购买

USB TO RS485 (D)
隔离型双向转换器

工业级隔离型 USB 转 RJ45 单通道 RS485 转换器，采用 FT232RNL 原装芯片，板载隔离式 RS485 收发电路，RJ45 接口采用 T568B 线序，2 米线长，通信稳定可靠，适用于工控设备、仪器仪表、门禁安防、PLC 通信等应用场景。

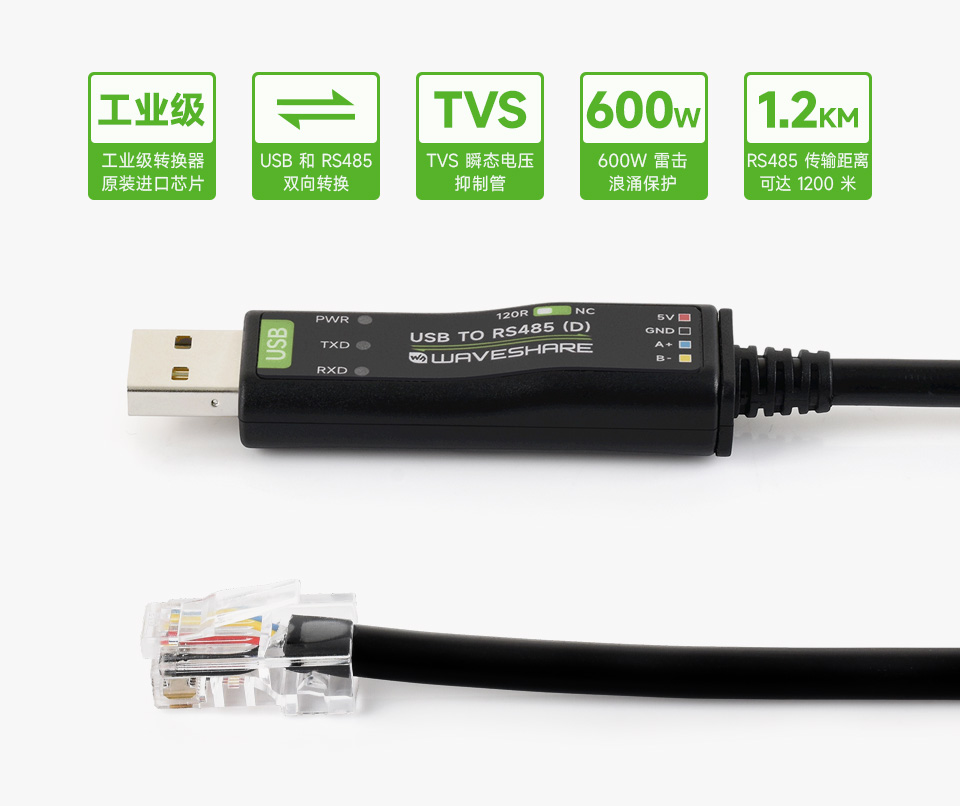

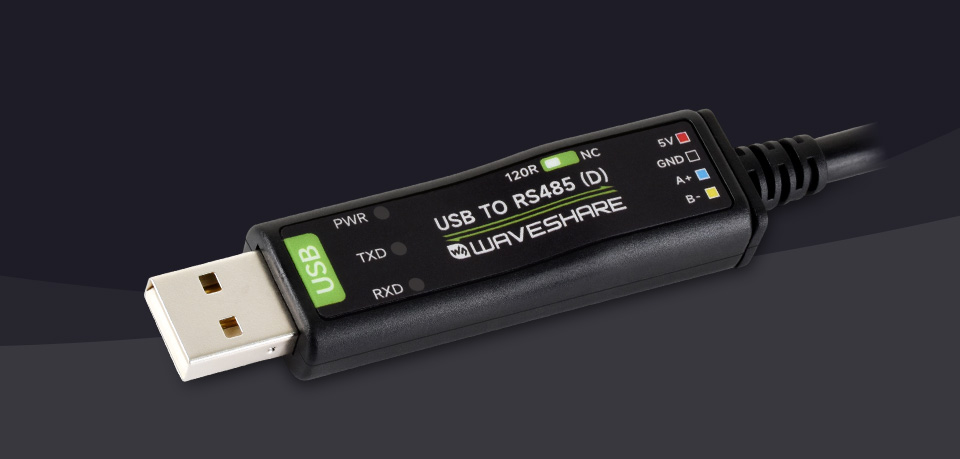

工业级隔离型 USB 转 RS485 转换器 产品主图

产品特性

  • 支持 USB 转 RJ45 单通道 RS485 双向通信，USB-A 接口即插即用，RJ45 接口接线方便
  • 采用 FT232RNL 原装芯片方案，通信高速、稳定、可靠，驱动成熟，兼容性好
  • 板载隔离式 RS485 收发器，集成信号隔离与隔离电源，有效提升工业现场通信稳定性及抗干扰能力
  • 板载 TVS / ESD 防护器件，USB 侧与 RS485 侧均提供瞬态浪涌、静电防护，适合复杂电磁环境使用
  • 板载多路自恢复保险丝、保护二极管和 120R 终端电阻，可抑制过流过压冲击，提升总线通信稳定性
  • 板载 3 个 LED 指示灯，方便查看电源和信号收发状态
工业级隔离型 USB 转 RS485 转换器 产品主图

产品参数

产品类型 工业级隔离型 USB 转 RJ45 单通道 RS485 转换器
通信速率 300bps ~ 512000bps
主机接口 USB
设备接口 RJ45 单通道 RS485
USB 接口 工作电平 5V
接口形式 USB-A 型接口
接口保护 具备 USB 侧过流保护、静电防护和瞬态浪涌抑制能力
传输距离 约 5 米
RS485 接口 接口形式 RJ45 接口（T568B 线序）
接口引脚 1=A1、2=B1、3=NC、4=5V、5=5V、6=NC、7=GND、8=GND
方向控制 硬件自动判别和控制数据传输方向
接口保护 具备 RS485 侧浪涌抑制、静电防护、过流过压保护、反向冲击保护和总线匹配优化能力
隔离方案 隔离式 RS485 收发器，集成信号隔离与隔离电源
通道数量 单通道 RS485
传输距离 约 1200 米（低速率、理想线缆环境下）
传输模式 点对多（至多 32 个节点，16 个节点以上建议加中继器）
指示灯 PWR 电源指示灯，接入 USB 并检测到电压后亮红灯
TXD 发送指示灯，有数据从 USB 口发出时亮红灯
RXD 接收指示灯，有数据从设备接口返回时亮红灯
使用环境 温度范围 -40℃ ~ 85℃
湿度范围 5%RH ~ 95%RH
操作系统 Mac、Linux、Android、WinCE、Windows 11 / 10 / 8.1 / 8 / 7 / XP
线缆规格 黑色，PVC 外被，线长 2m

FT232RNL 原装芯片方案

采用 FT232RNL USB 转串口芯片，驱动成熟、通信稳定、兼容性好，配合隔离式 RS485 收发电路，实现 USB 与 RS485 总线之间的稳定隔离转换

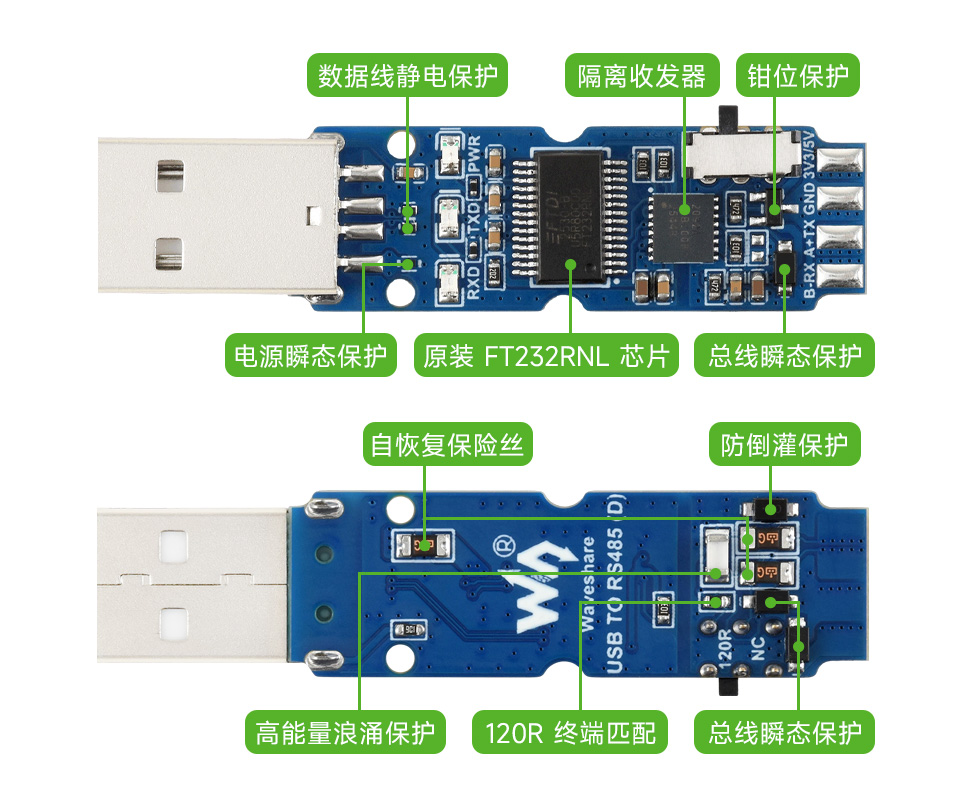

工业级隔离型 USB 转 RS485 转换器 原装进口芯片

隔离型 RS485 远距离传输

可将 USB 信号转换为平衡差分 RS485 信号，硬件自动控制收发方向，
支持 300bps ~ 512000bps 通信速率，低速率、理想线缆环境下 RS485 传输距离可达约 1200 米

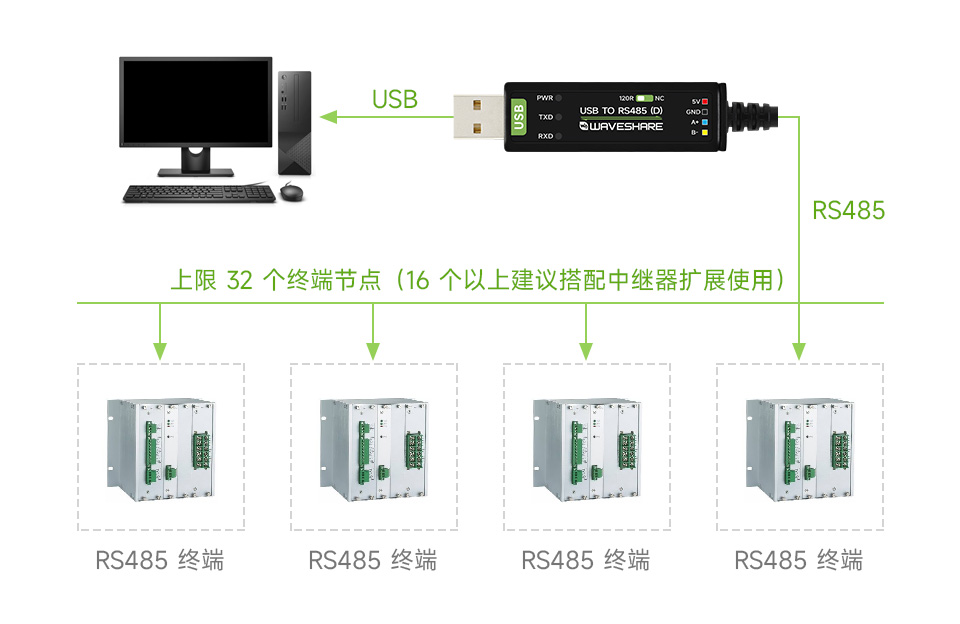

工业级隔离型 USB 转 RS485 转换器 隔离型 RS485 远距离传输

多系统兼容

支持 Mac、Linux、Android、WinCE、Windows 11 / 10 / 8.1 / 8 / 7 / XP 等系统，适配 PC、工控机、嵌入式主机等设备

工业级隔离型 USB 转 RS485 转换器 多系统兼容

多重保护，安全稳定

TVS (瞬态电压抑制管) 可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电。自恢复保险丝和保护二极管可确保电流和电压稳定输出，防过流过压，提高抗冲击能力

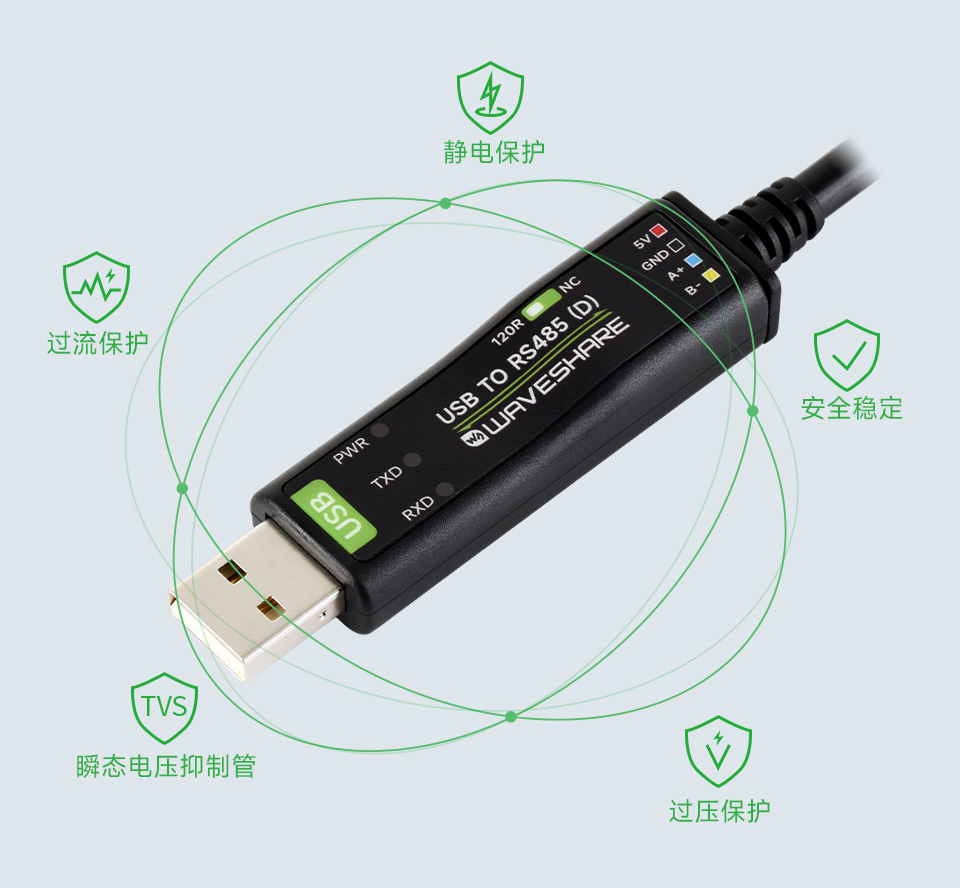

工业级隔离型 USB 转 RS485 转换器 TVS 防雷与过流保护示意图

RJ45 单通道 RS485 接口

采用 RJ45 接口输出单通道 RS485 信号，按 T568B 线序定义，方便与同线序设备或转接线快速连接

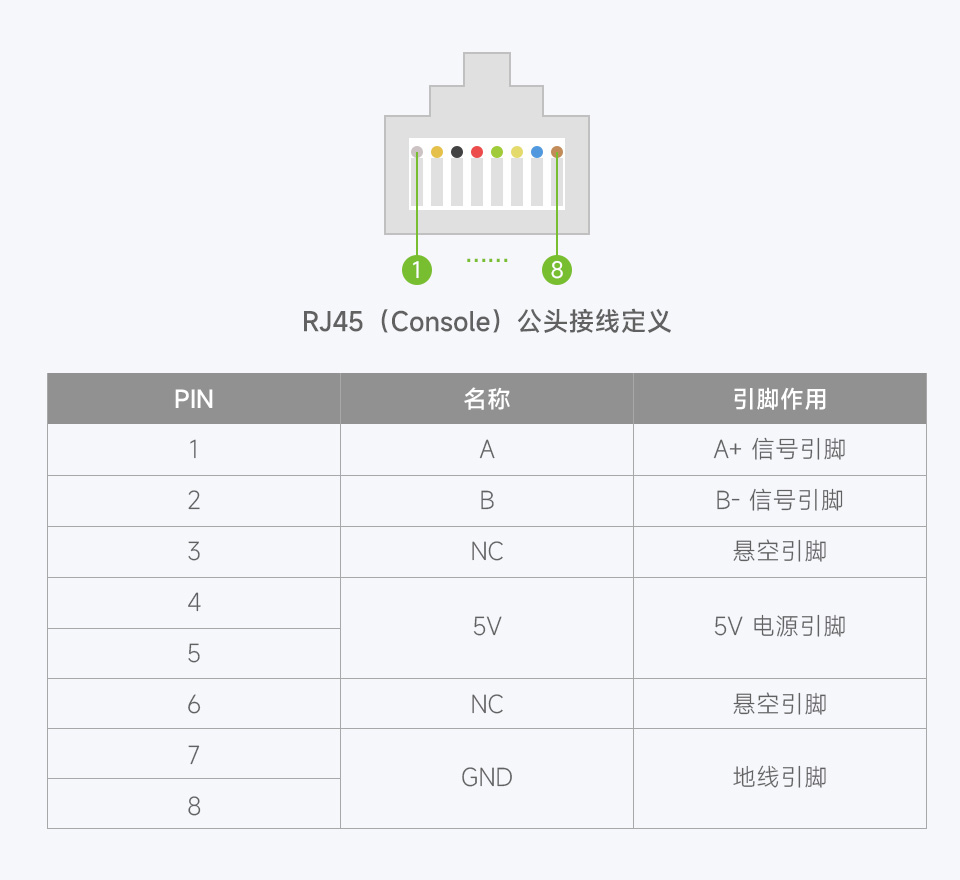

工业级隔离型 USB 转 RS485 转换器 RJ45 接口引脚定义与线序图

工作状态指示灯

板载 TXD、RXD 指示灯，USB 发送数据、RS485 返回数据一目了然，
便于现场调试与故障排查

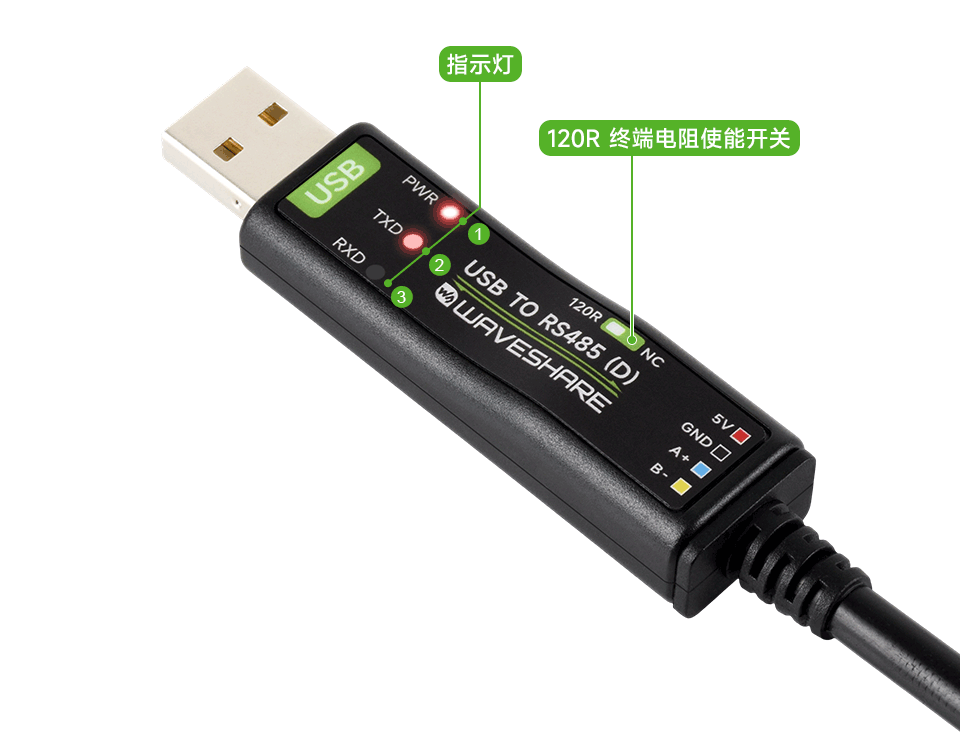

工业级隔离型 USB 转 RS485 转换器 工作状态指示灯展示

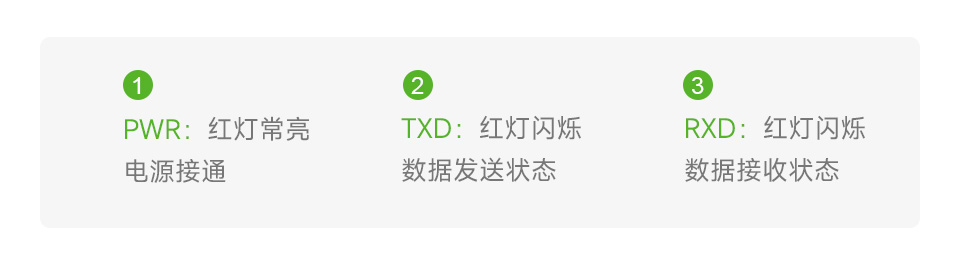

工业级隔离型 USB 转 RS485 转换器 PWR/TXD/RXD 指示灯定义说明

产品尺寸

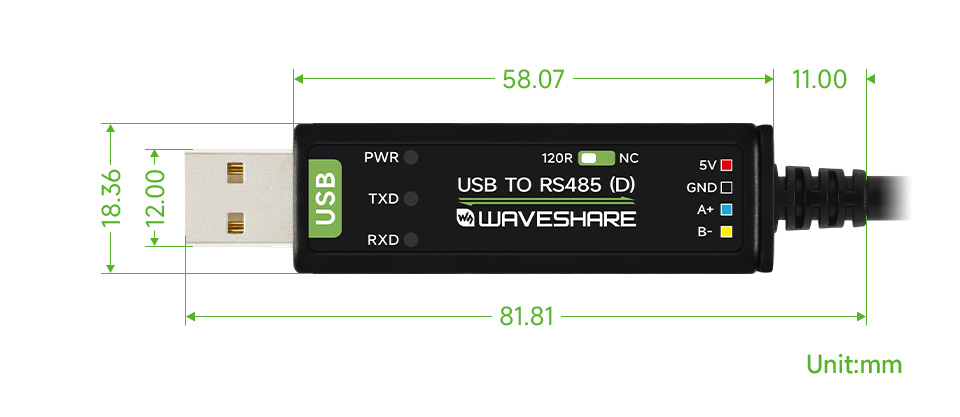

工业级隔离型 USB 转 RS485 转换器 产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
（例程资料以链接中实际给出的为准）

资料路径：docs.waveshare.net/USB_TO_RS485_D

配置清单

USB TO RS485 (D) × 1
